Mitsubishi Lancer / Lancer Wagon. Руководство - часть 723





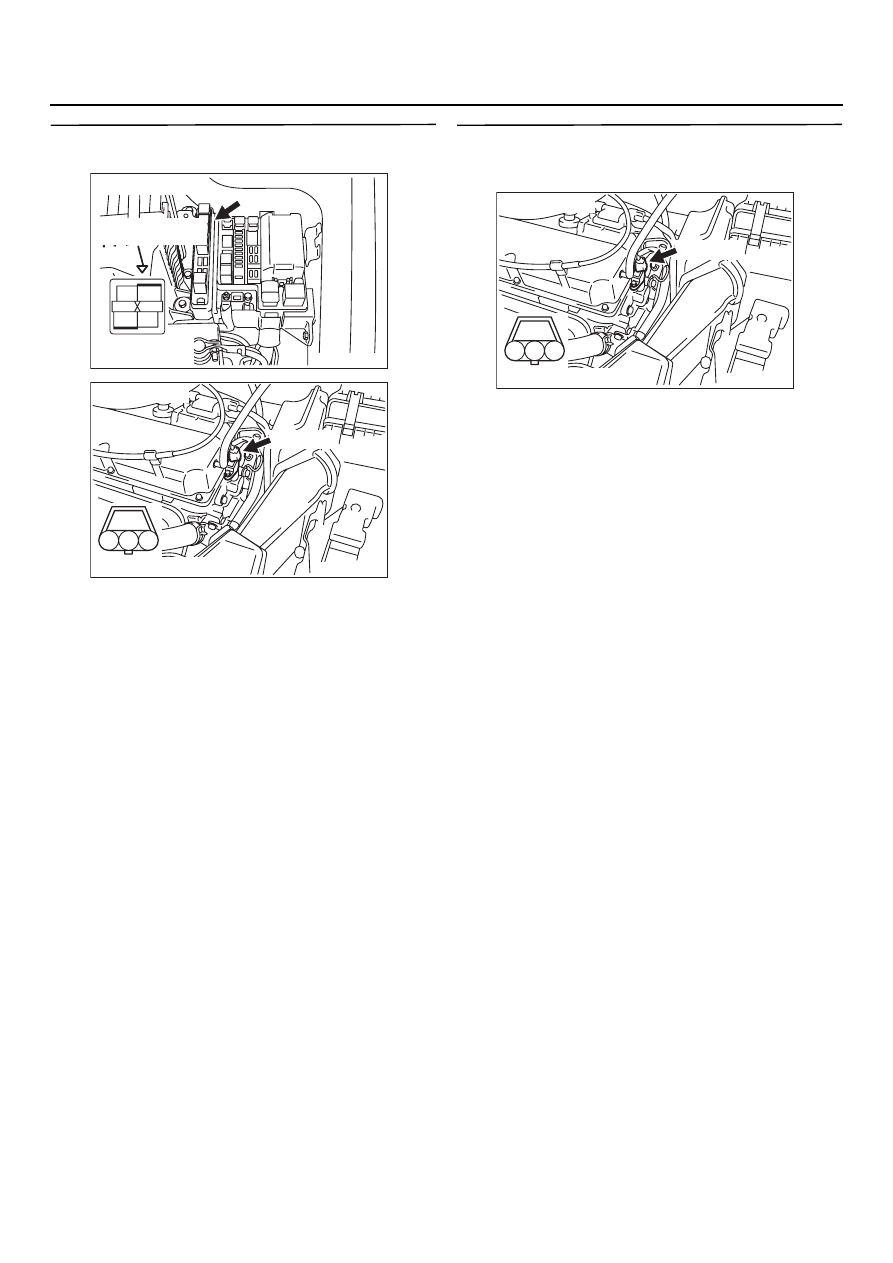

13A

-176

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 3. Проверка электрического разъёма:
Разъём ВQ16Х реле системы управления

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом ВK107 (контакт № 3) датчика
положения распредвала и разъёмом
ВK16Х (контакт № 4) разъёма реле
системы управления.

Проверьте цепь питания
на предмет обрыва / короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

ЭТАП 4. Измерение напряжения
на контактах разъёма ВQ107 датчика
положения распредвала

Отсоедините разъём и измерьте напряжение
со стороны жгута.

Положение ключа зажигания: "ON"
(включено)

Напряжение между контактом № 2
и "массой".

НОРМА: 4,9

 5,1 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 10 .

НЕТ :

Переходите к Этапу 5 .

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

AK301139

1

2

3

AB

Разъём: BQ107

BK107 (GR)

Разъём со стороны жгута

AK301139

1

2

3

AB

Разъём: BQ107

BK107 (GR)

Разъём со стороны жгута

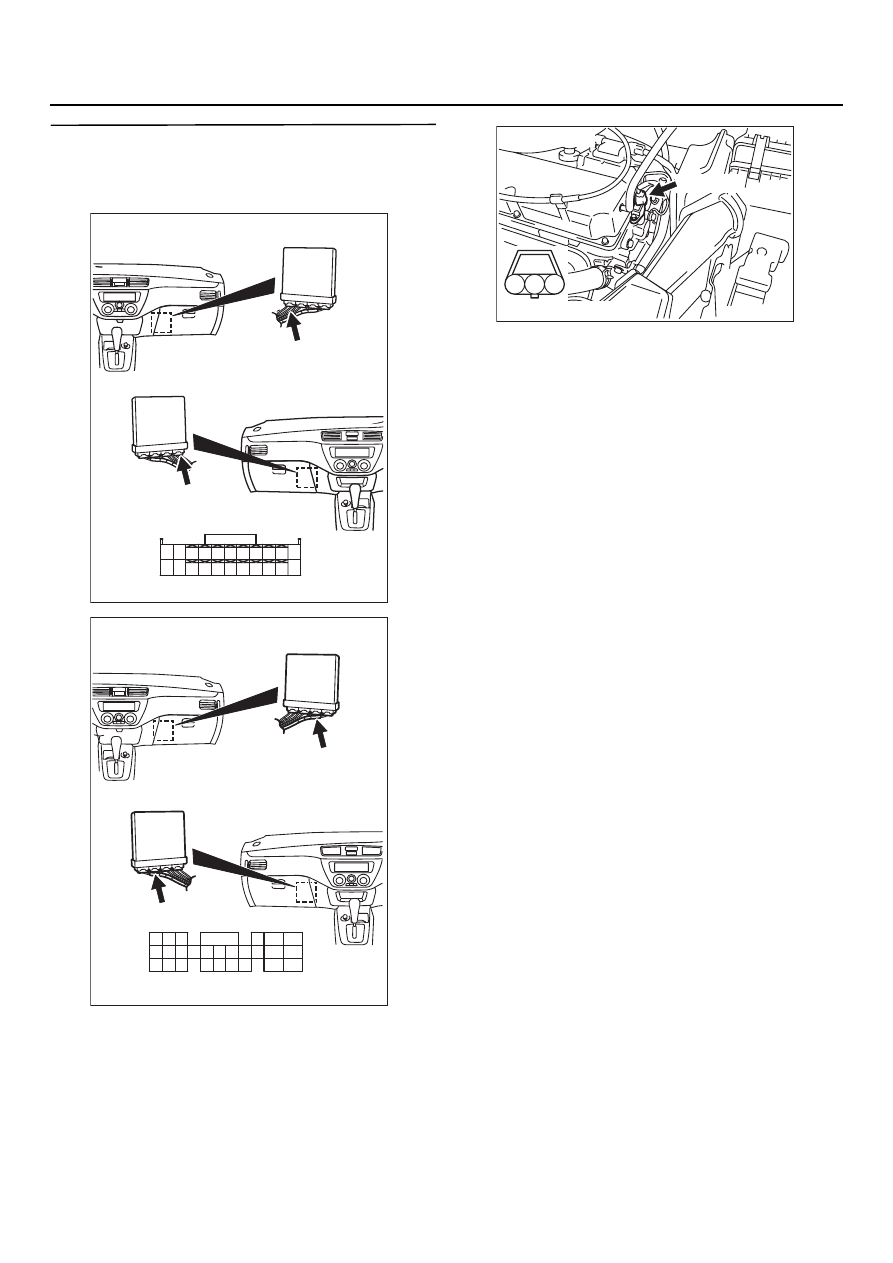

13A

-177

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 5. Проверка напряжения на разъёме
СQ129 блока управления двигателем <МКП>
или СQ124 блока управления двигателем /
коробкой передач <АКП>

Измерьте напряжение на контактах блока
управления двигателем <МКП> или
двигателем/коробкой передач <АКП>.

Отсоедините разъём ВK107 датчика
положения распределительного вала.

Положение ключа зажигания: "ON"
(включено).

Напряжение между контактом № 88 <МКП>
или контактом № 56 <АКП> и "массой".

НОРМА: 4,9

 5,1 В

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Переходите к Этапу 7 .

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK301139

1

2

3

AB

Разъём: BQ107

BK107 (GR)

Разъём со стороны жгута

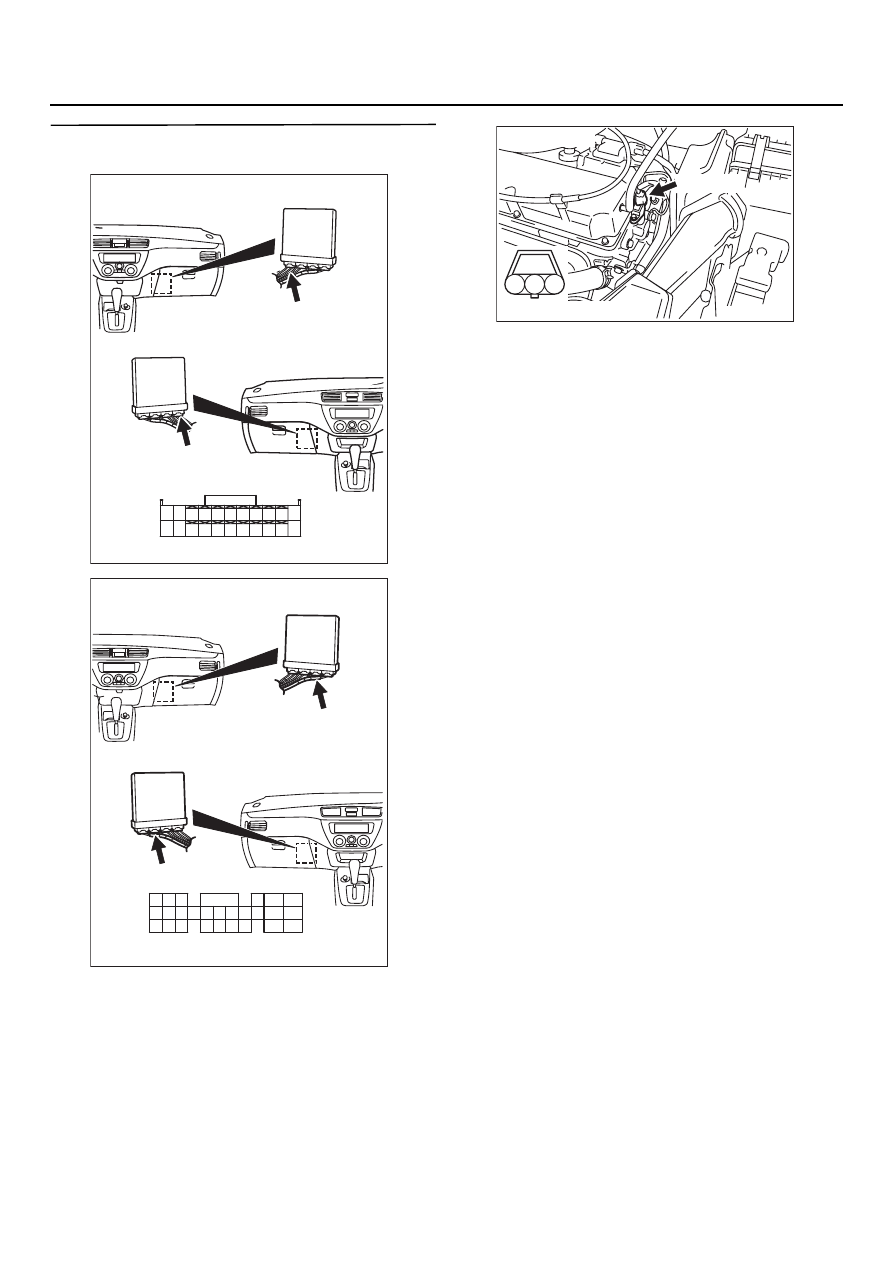

13A

-178

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 6. Проверка электрического разъёма:
Разъём СQ129 блока управления двигателем

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом ВK107 (контакт № 2) датчика
положения распредвала и разъёмом
СK129 (контакт № 88) блока управления
двигателем <МКП> или разъёмом
СK124 (контакт № 56) блока управления
двигателем/коробкой передач <АКП>.

Проверьте цепь сигнала (вывод)
на предмет обрыва.

НЕТ :

Отремонтируйте или замените.

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301112

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK124 (GR)

Разъём: CQ124

AB

AK301139

1

2

3

AB

Разъём: BQ107

BK107 (GR)

Разъём со стороны жгута

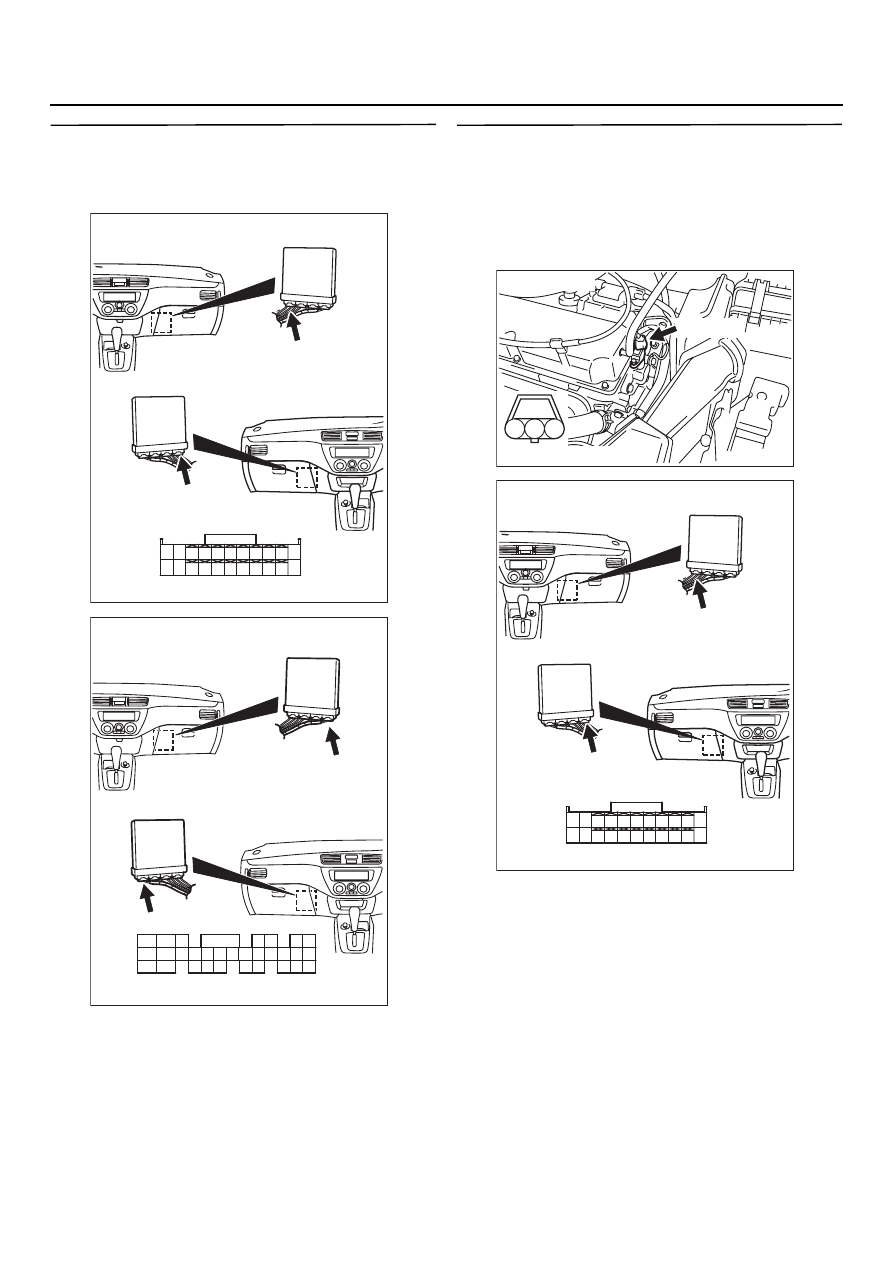

13A

-179

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ЭТАП 7. Проверка электрического разъёма:
СQ129, блок управления двигателем <МКП>
или СQ122, блок управления двигателем /
коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте или замените.

ЭТАП 8. Проверьте жгут между разъёмом
ВQ107 (контакт № 2) датчика положения
распредвала и разъёмом СQ129 (контакт
№ 88) блока управления двигателем <МКП>
или разъёмом СQ124 (контакт № 56) блока
управления двигателем/коробкой передач
<АКП>

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

AK301139

1

2

3

AB

Разъём: BQ107

BK107 (GR)

Разъём со стороны жгута

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)
