Mitsubishi Lancer / Lancer Wagon. Руководство - часть 721

13A

-168

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

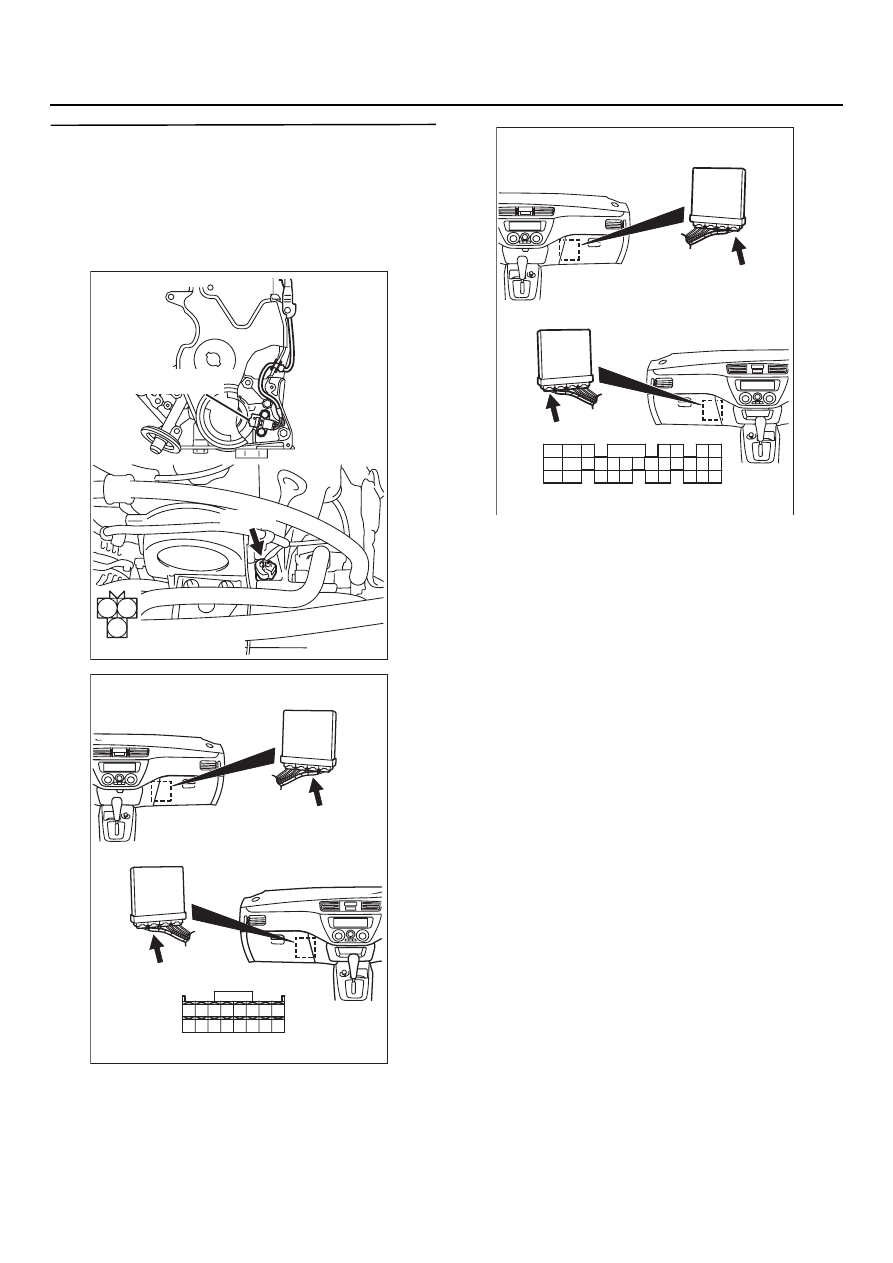

ЭТАП 13. Проверьте жгут между разъёмом
ВQ116 (контакт № 1) датчика положения
коленчатого вала и разъёмом СQ125
(контакт № 40) блока управления
двигателем <МКП> или разъёмом СQ122
(контакт № 16) блока управления
двигателем / коробкой передач <АКП>

•

Проверьте цепь "массы" на предмет обрыва
и повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Отремонтируйте.

AK301134

1

2

3

BK116 (B)

Разъём со стороны жгута

AB

Разъём: BQ116

Датчик
углового положения
коленчатого вала

AK301135

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъём: CQ125

CK125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK125 (Y)

AK301123

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK122 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK122 (GR)

AB

Разъём: CQ122

13A

-169

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

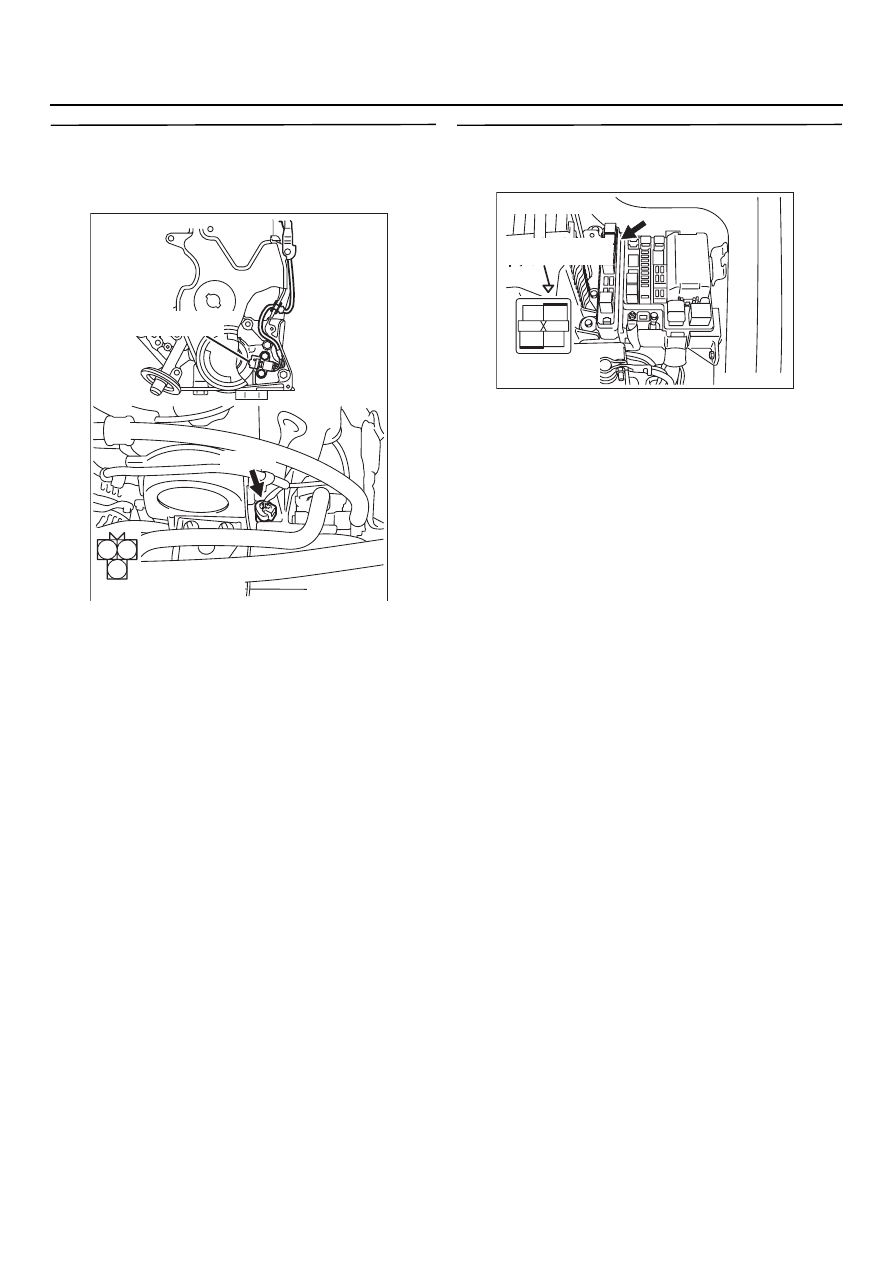

ЭТАП 14. Проверка формы сигнала
на контактах разъёма ВQ116 датчика
положения коленчатого вала
(используется осциллограф)

•

Воспользуйтесь проверочным жгутом
MD998478, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.

•

Двигатель: В режиме холостого хода

•

Коробка передач: Нейтральное положение
переключателя <МКП>, селектор находятся
в положении "Р" <АКП>

•

Напряжение между контактом № 3
и "массой".

НОРМА: На экране осциллографа
(см.

CTP.13A-427

)  должны наблюдаться

периодические импульсы,
без искажений и помех, с максимумом
не менее 4,8 В и минимумом не более
0,6 В.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 8 .

НЕТ :

Переходите к Этапу 15 .

ЭТАП 15. Проверка электрического
разъёма: Разъём ВQ16Х реле системы
управления

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 16 .

НЕТ :

Отремонтируйте или замените.

AK301134

1

2

3

BK116 (B)

Разъём со стороны жгута

AB

Разъём: BQ116

Датчик
углового положения
коленчатого вала

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

13A

-170

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

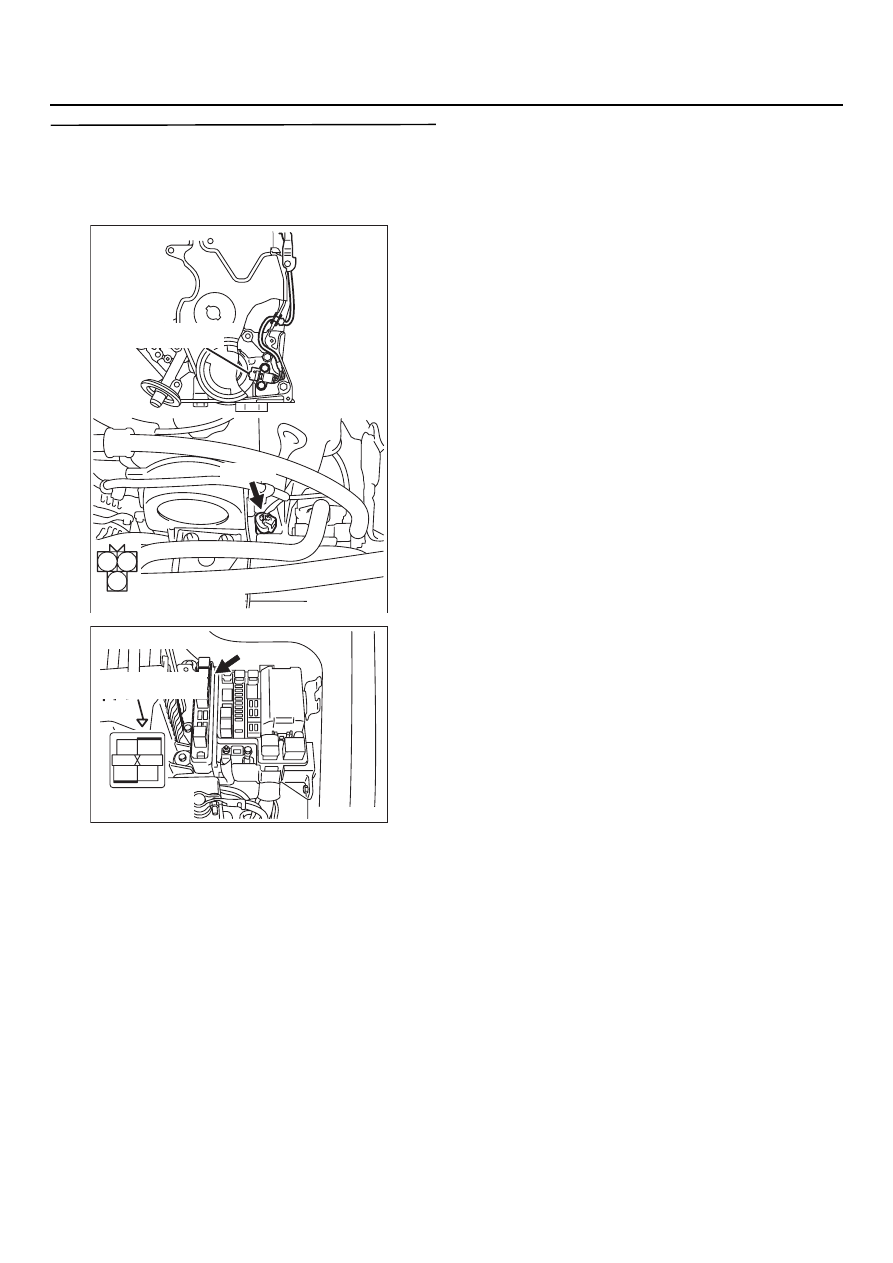

ЭТАП 16. Проверьте жгут между разъёмом
ВQ116 (контакт № 3) датчика положения
коленчатого вала и разъёмом ВQ16Х
(контакт № 4) разъёма реле системы
управления

•

Проверьте цепь питания на предмет
повреждения.

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 17 .

НЕТ :

Отремонтируйте.

AK301134

1

2

3

BK116 (B)

Разъём со стороны жгута

AB

Разъём: BQ116

Датчик
углового положения
коленчатого вала

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

13A

-171

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

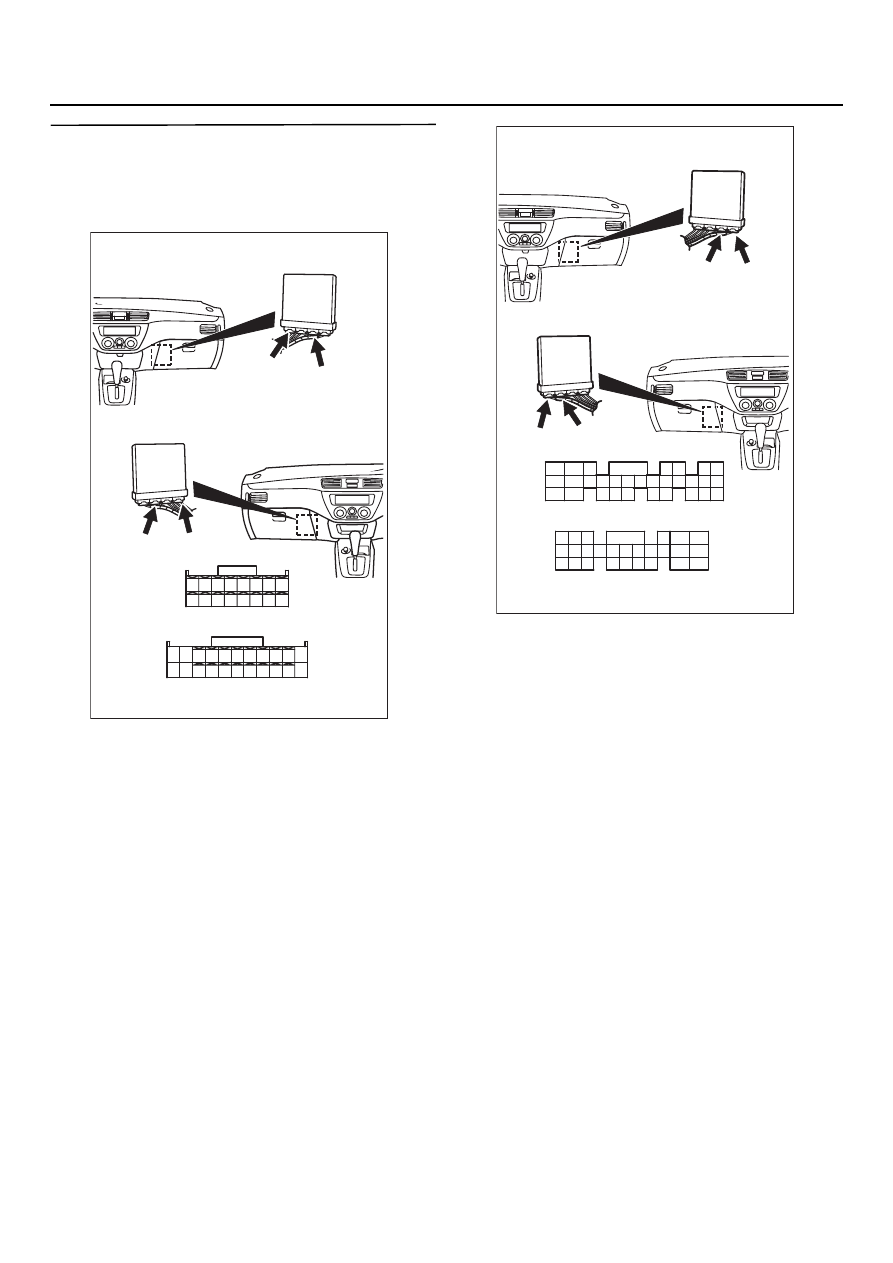

ЭТАП 17. Проверка электрического
разъёма: Разъёмы СQ129 и СQ125, блок
управления двигателем <МКП> или СQ124
и СQ122, блок управления
двигателем/коробкой передач <АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 18 .

НЕТ :

Отремонтируйте или замените.

AK301136

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

343332

3635

37

42

45

31

39

38

46

40

41

43

44

AB

Разъёмы: CQ125, CQ129

CK125 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK125: Разъём со стороны жгута

CK125 (Y)

CK129 (Y)

CK129 (Y)

CK129: Разъём со стороны жгута

AK301137

42

43

48

49

50

51

52

53

54

55

56

57

464544

58

59

60

61

62

63

64

65

66

47

41

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

9796

100

89

78

71

90

76

77

75

72
79

CK124 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

CK122: Разъём со стороны жгута

CK122 (GR)

CK122 (GR)

CK124 (GR)

CK124: Разъём со стороны жгута

AB

Разъёмы: CQ122, CQ124
