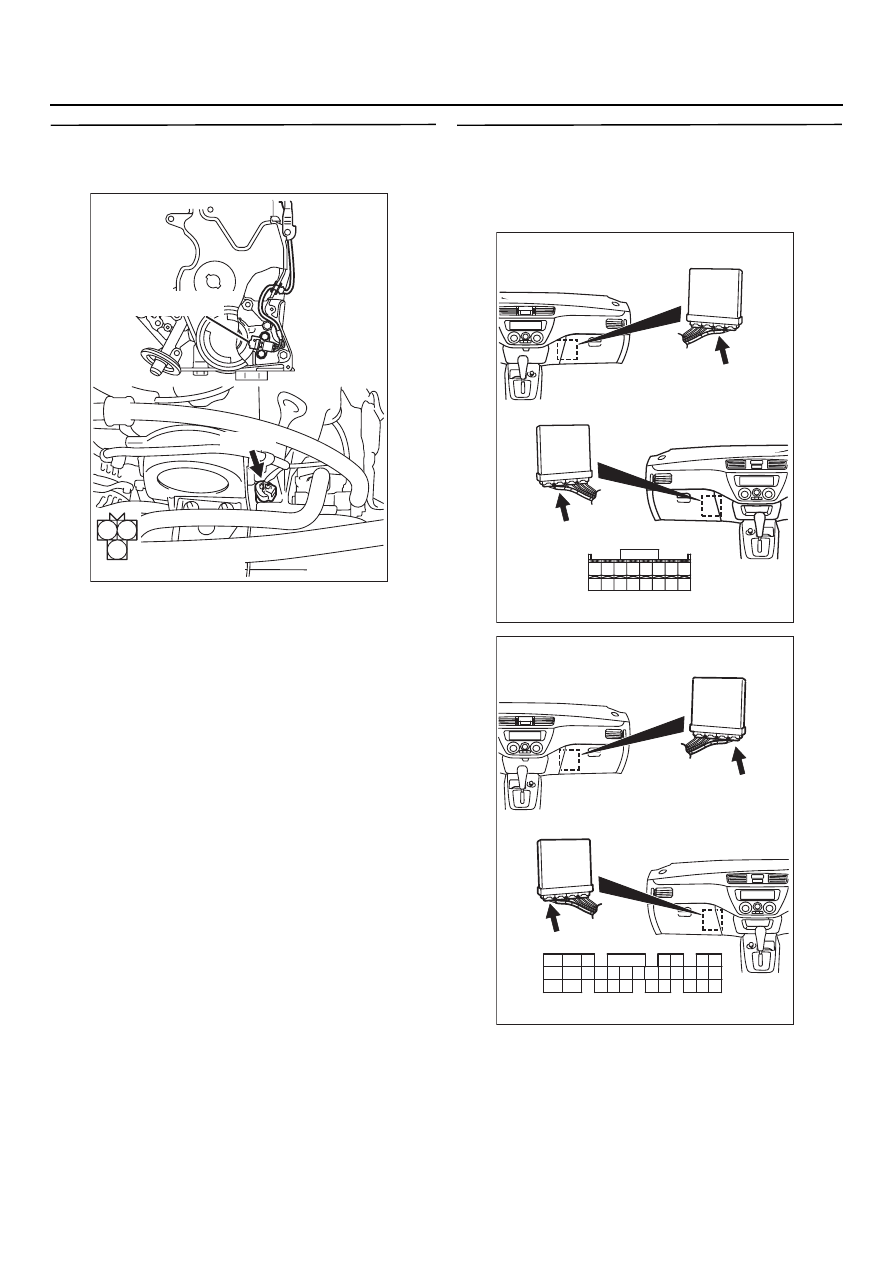

Mitsubishi Lancer / Lancer Wagon. Руководство - часть 720
13A
-164
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
В: Результаты проверки удовлетворительны?
ДА :
Проверьте и отремонтируйте жгут между
разъёмом ВK116 (контакт № 2) датчика
положения коленчатого вала
и разъёмом СK129 (контакт № 89) блока
управления двигателем <МКП> или
разъёмом СK124 (контакт № 45) блока
управления двигателем / коробкой
передач <АКП>.
•
Проверьте цепь сигнала (вывод)
на предмет обрыва.
НЕТ :
Отремонтируйте или замените.
ЭТАП 6. Проверка электрического разъёма:
СQ129, блок управления двигателем <МКП>
или СQ124, блок управления двигателем /
коробкой передач <АКП>
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 7 .
НЕТ :
Отремонтируйте или замените.
AK301134
1
2
3
BK116 (B)
Разъём со стороны жгута
AB
Разъём: BQ116
Датчик
углового положения
коленчатого вала
AK301111
82
78
8180
89
90
91
92
79
87
71
747372
7675
77
85
88
83
84
86
AB
Разъём: CQ129
CK129 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK129 (Y)
AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
