Mitsubishi Lancer / Lancer Wagon. Руководство - часть 718
13A
-156
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

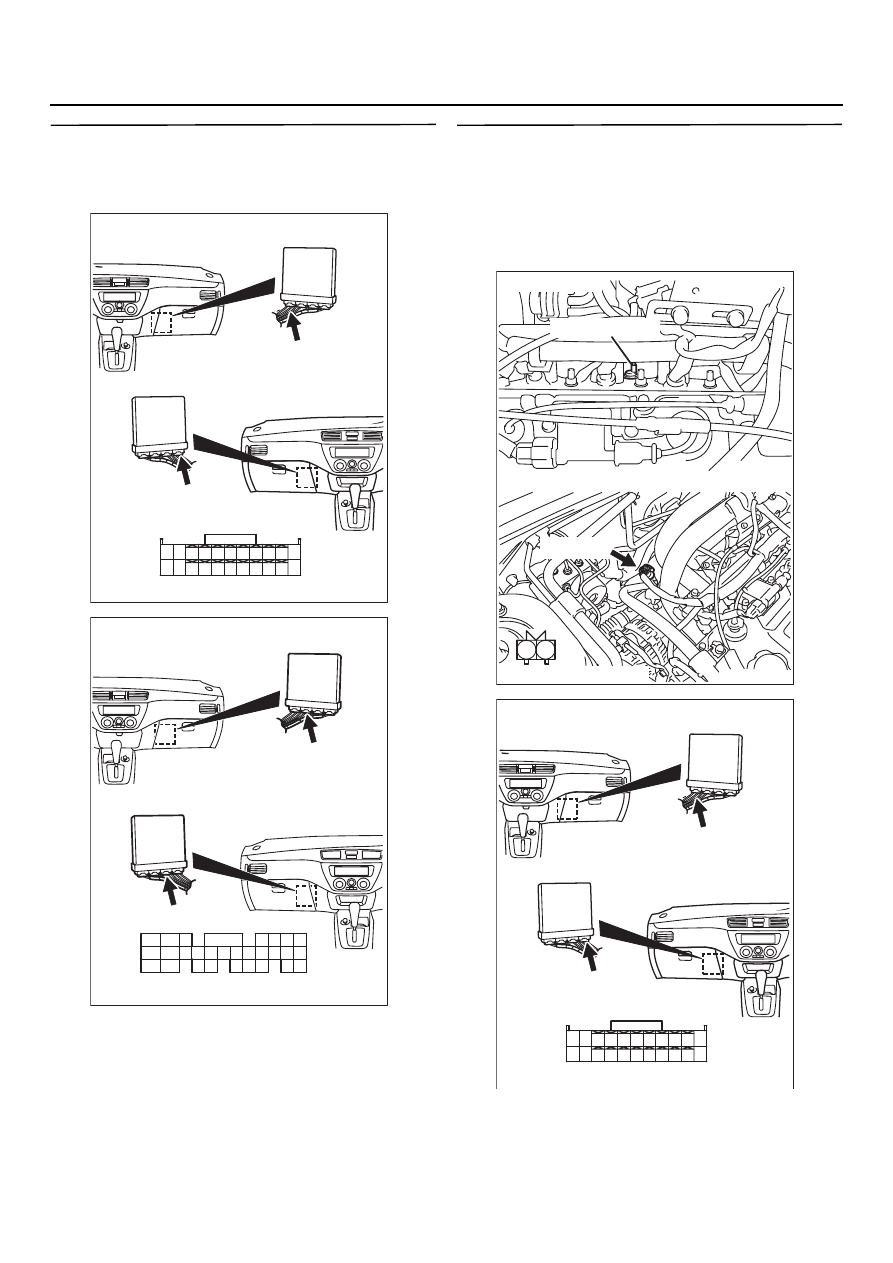

Код № P0325: Цепь датчика детонации

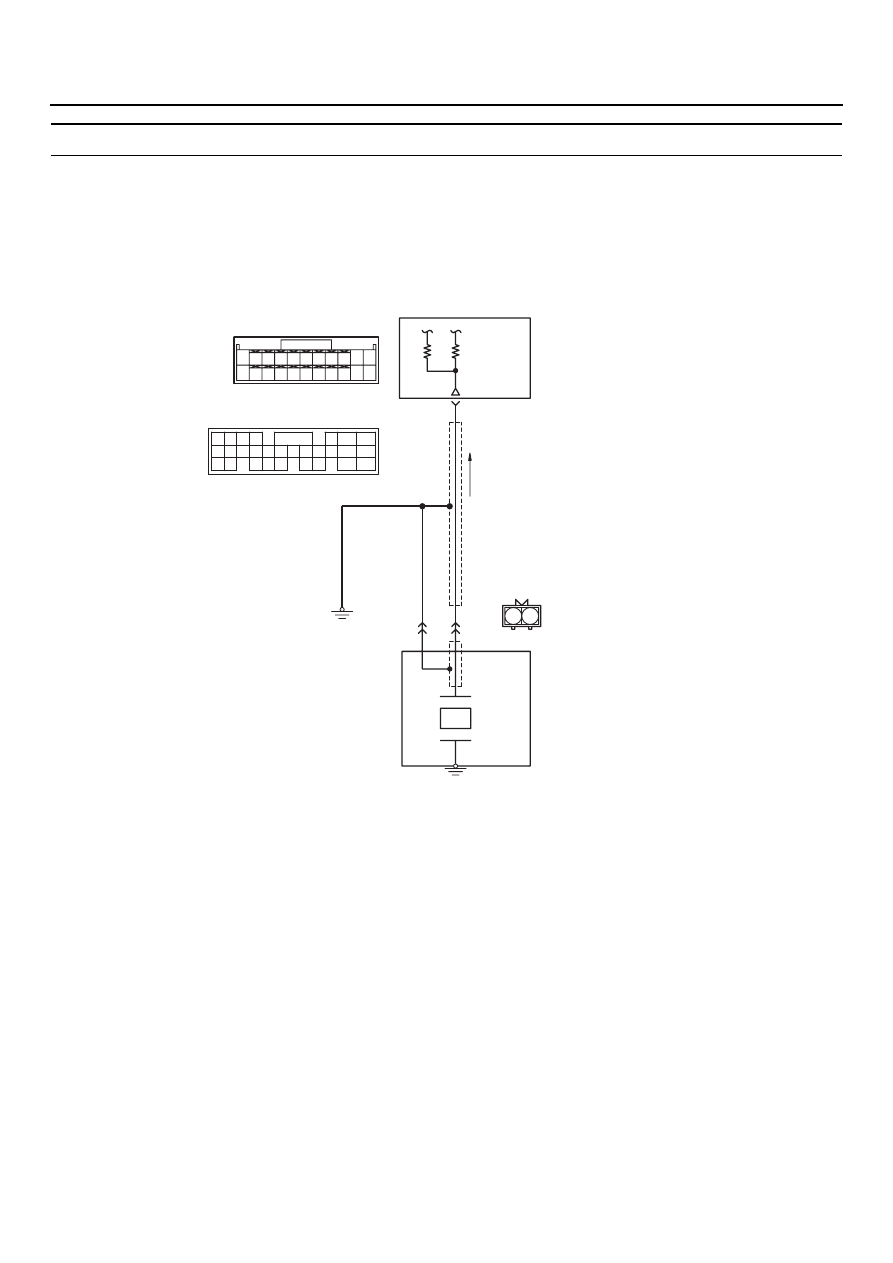

ВКЛЮЧЕНИЕ В СХЕМУ
•
Сигнал датчика детонации поступает
с контакта № 1 на блок управления
двигателем (контакт № 78) <МКП> или
на блок управления двигателем/коробкой
передач (контакт № 90) <АКП>.
НАЗНАЧЕНИЕ
•
Датчик детонации преобразует
механическую вибрацию блока цилиндров,
вызванную детонационным сгоранием,
и передаёт сигнал на блок управления
двигателем <МКП> или блок управления
двигателем/коробкой передач <A/T>.
•
По этому сигналу блок управления
двигателем <МКП> или двигателем/
коробкой передач <АКП> уменьшение угла
опережения зажигания при появлении
детонации.
2
1
82
78
81
80
8990 9192
79
87
71
74
73
72
76
75
77
85
88
83 84
86
AK401353
98
78
71
88 89
76 77
72
79
91
73
80
74
75
81
92
8283
93
8485
94
8687
9596
90
97
W
B
B

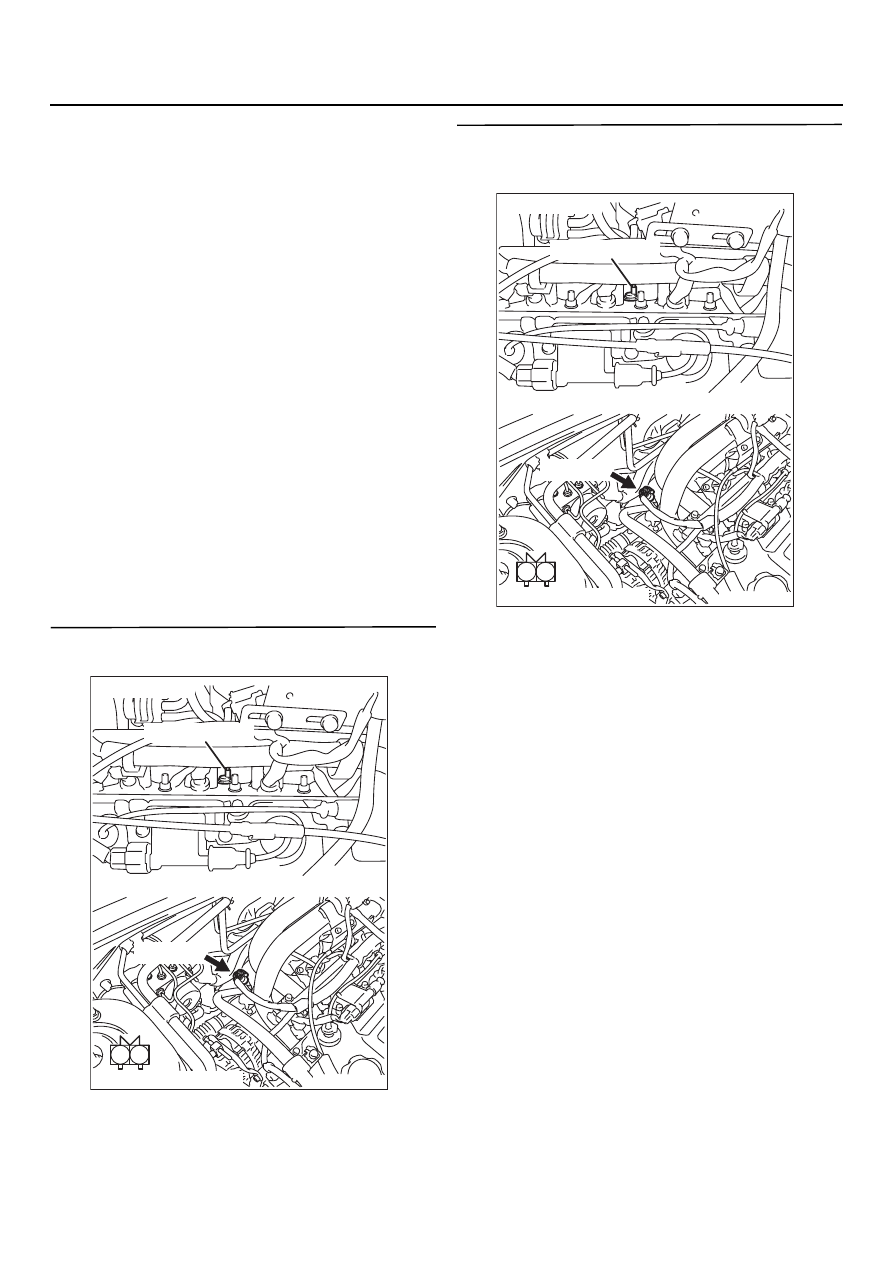

Датчик детонации
2
1
BK117
MU802661
Цепь датчика детонации
Цветовая кодировка проводов
B : Черный LG : БледноKзеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой BR : Коричневый
O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый
AB
ПРИМЕЧАНИЕ
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)

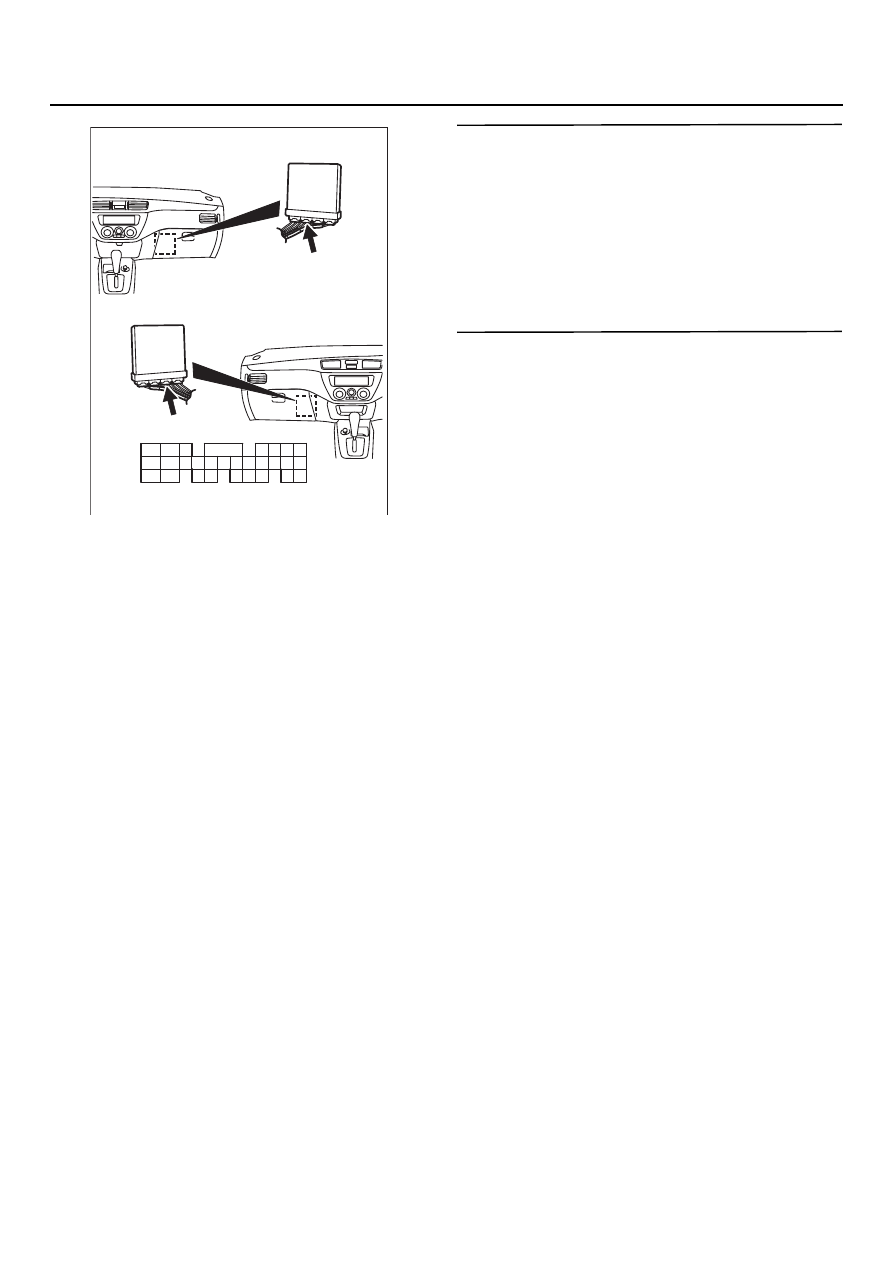

CK129 (*1)
(MU801823)
CK126 (*2)
(MU803782)
Блок управления двигателем (МКП)
или
двигателем / коробкой передач (АКП)
78 (*1) или
90 (*2)
