Mitsubishi Lancer / Lancer Wagon. Руководство - часть 702
13A
-92
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
Ко № P0136: Цепь заднего кислородного датчика <датчик 2>
ВКЛЮЧЕНИЕ В СХЕМУ
•
Сигнал заднего кислородного датчика
поступает с контакта № 4 на блок управления
двигателем (контакт № 75) <МКП> или
на блок управления двигателем / коробкой
передач (контакт № 73) <АКП>.
•
"Масса" заднего кислородного датчика
(контакт № 3) соединена с блоком
управления двигателем (контакт № 92)
<МКП> или с блоком управления
двигателем/коробкой передач (контакт
№ 57) <АКП>.
НАЗНАЧЕНИЕ
•
Датчик преобразует концентрацию
кислорода в ОГ в сигнал напряжения
и направляет его на блок управления
двигателем <МКП>или на блок управления
двигателем/коробкой передач <АКП>.
•
Когда смесь богаче стехиометрической,
напряжение выхода датчика примерно равно
1 В. Когда смесь беднее стехиометрической,
напряжение выхода датчика примерно равно
0 В.
82
78
81
80
8990 9192
79
87
71
74
73
72
76
75
77
85
88
83 84
86
42 43
48 495051525354555657
46
45
44
58 59
60616263
646566
47
41
98
78
71
88 89
76 77
72
79
91
73
80
74
75
81
92
8283
93
8485
94
8687
9596
90
97
AK401350
1
2 3 4

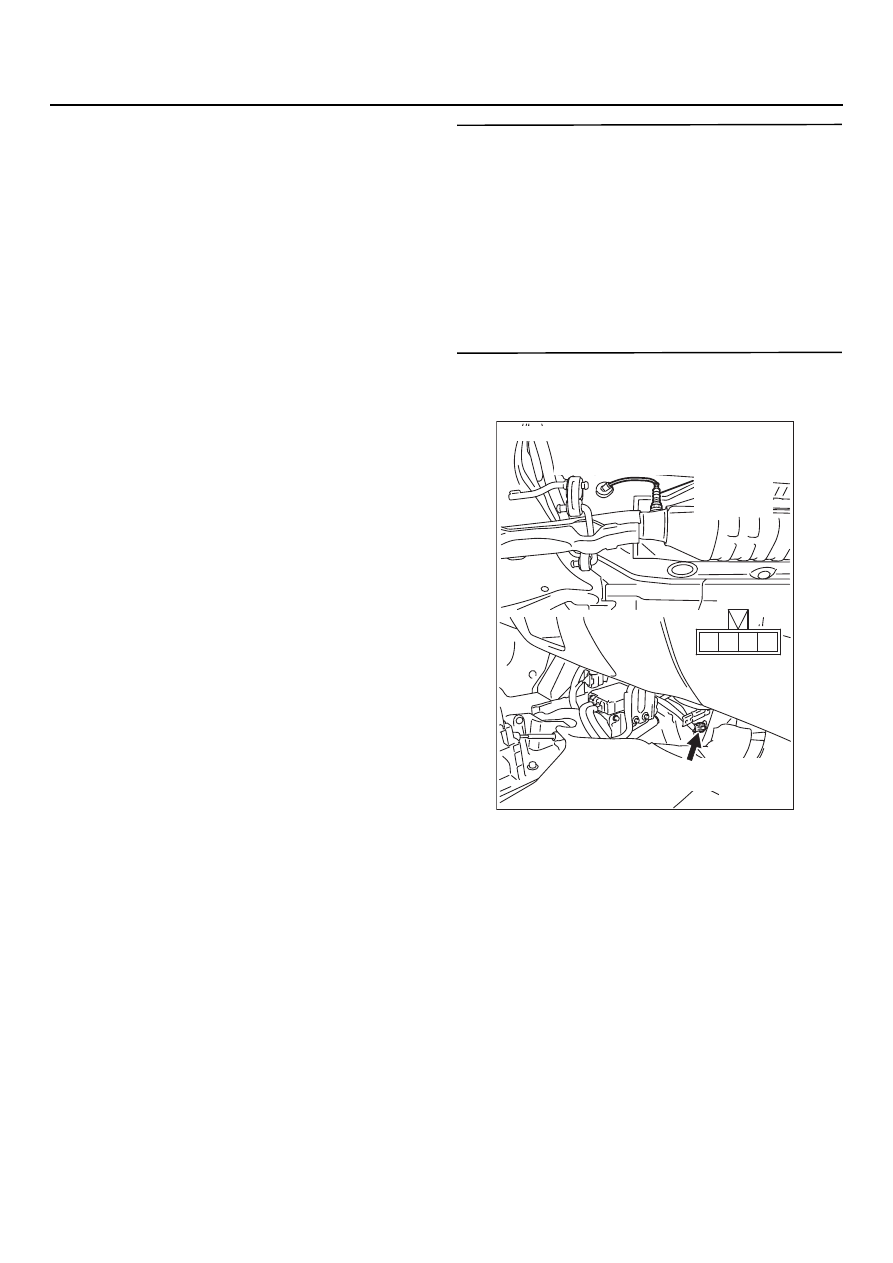

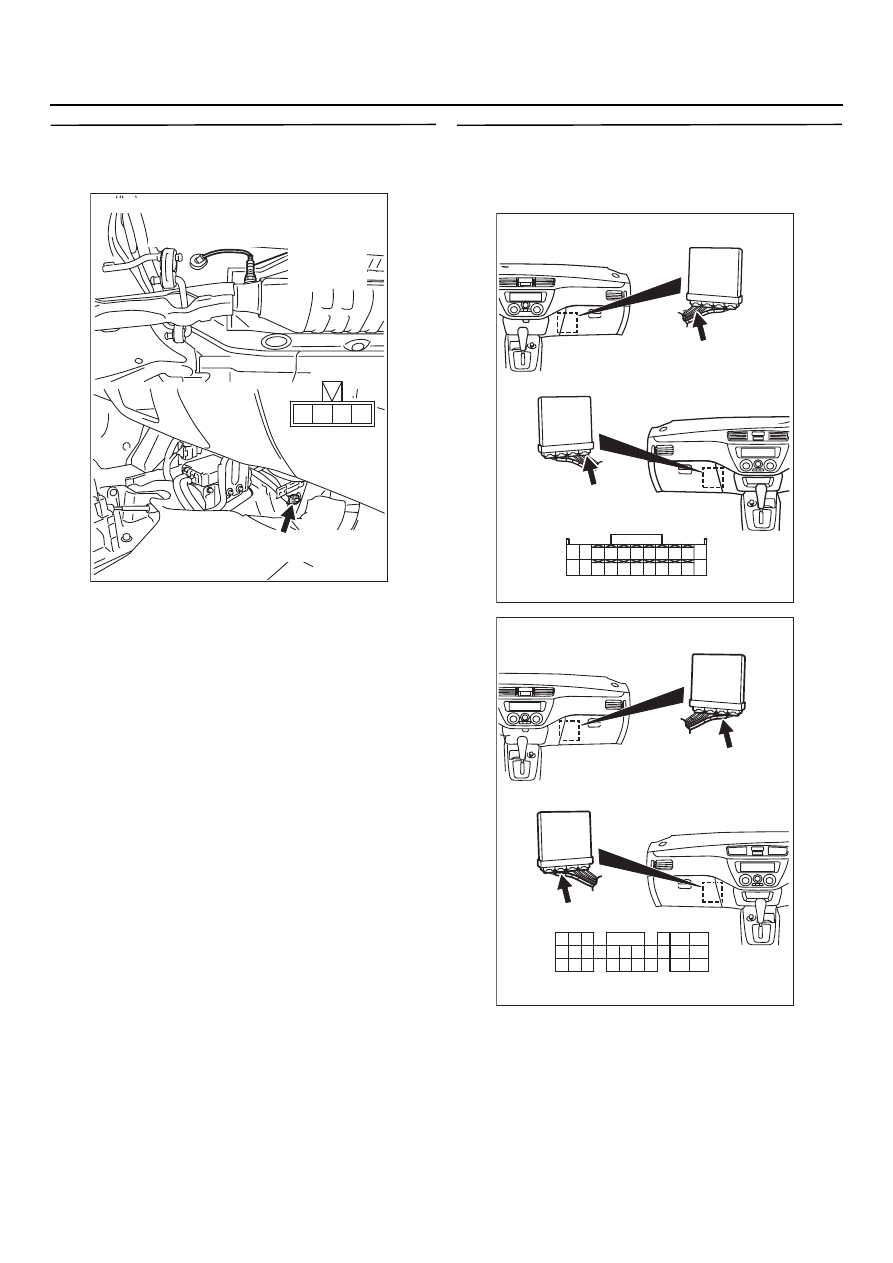

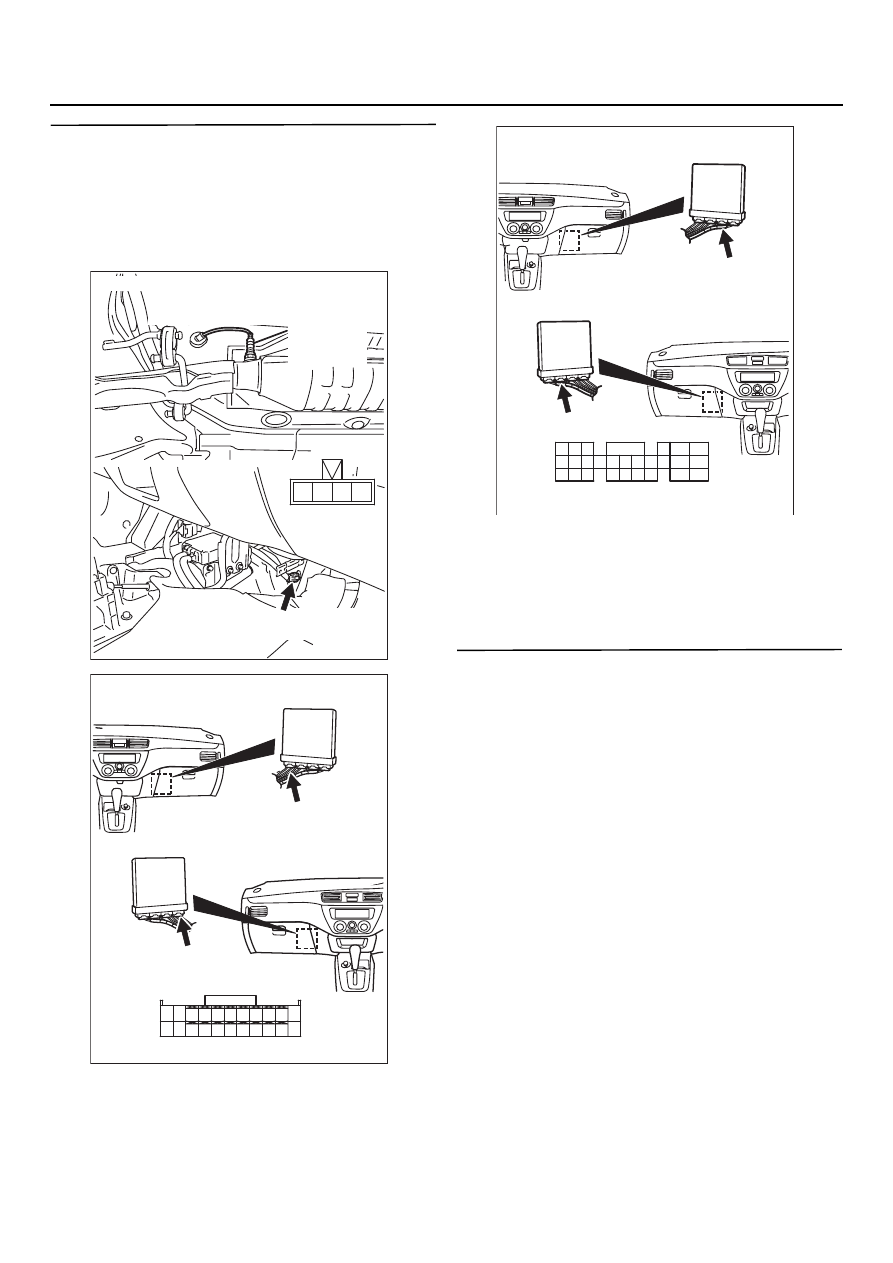

Задний кислородный датчик
От реле системы управления
1
3
B
W
B
B
2
4
Цепь заднего кислородного датчика
10
8
J/C (6)
CK12 (*3) или
CK134 (*4)
Цветовая кодировка проводов
B : Черный LG : БледноKзеленый G : Зеленый L : Синий W : Белый Y : Желтый SB : Голубой BR : Коричневый
O : Оранжевый GR : Серый R : Красный P : Розовый V : Фиолетовый
CK130 (*3) или
CK37 (*4)
MU801446
К блоку управления
двигателем (МКП)
или
двигателем / коробкой
передач
CK129 (*1)
(MU801823)
CK124 (*2)
(MU803781)
CK126 (*2)
(MU803782)
Блок управления двигателем (МКП)
или
двигателем / коробкой передач (АКП)
ПРИМЕЧАНИЕ
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)
*3: Автомобили с левосторонним управлением
*4: Автомобили с правосторонним управлением
AB
75 (*1) или
73 (*2)
92 (*1) или
57 (*2)
