Mitsubishi Lancer / Lancer Wagon. Руководство - часть 701

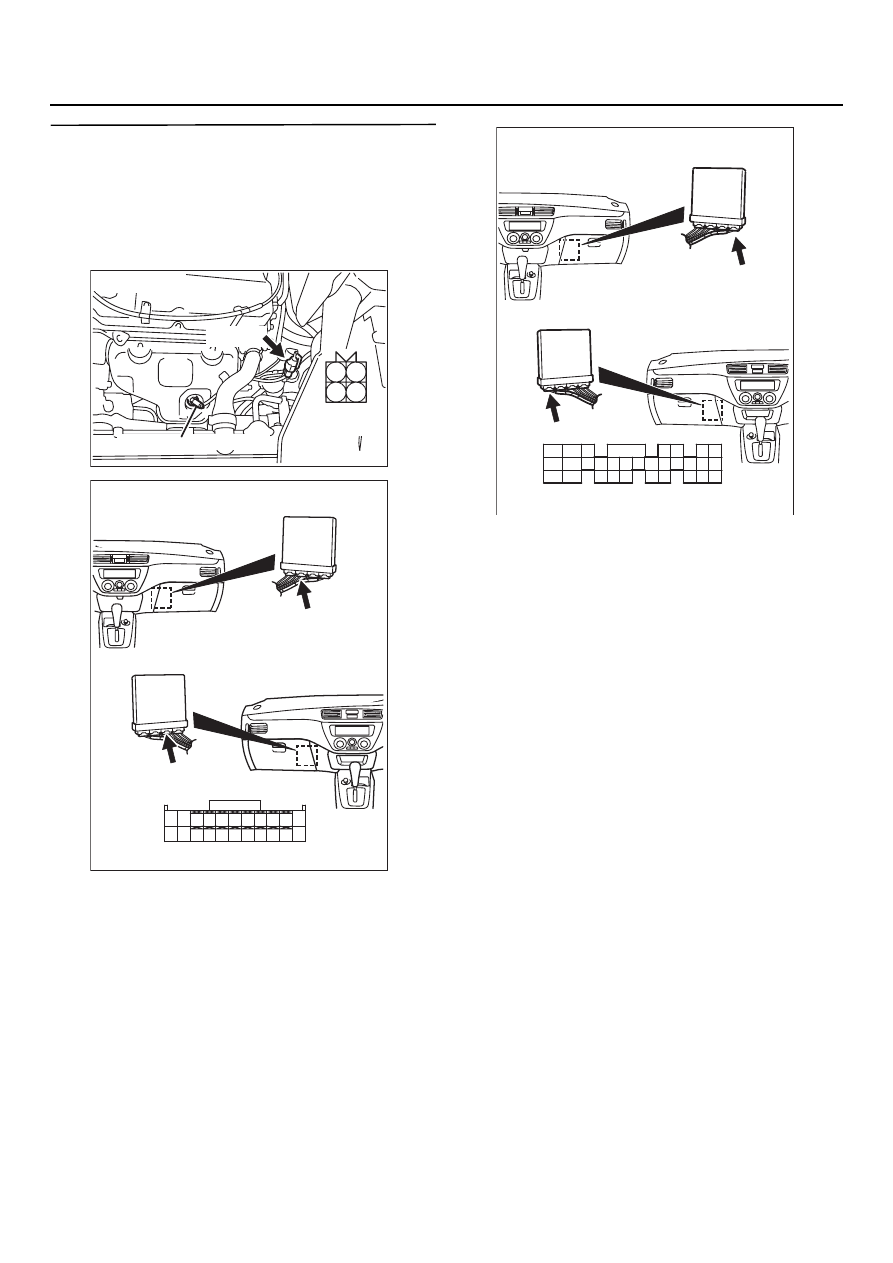

13A
-88
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

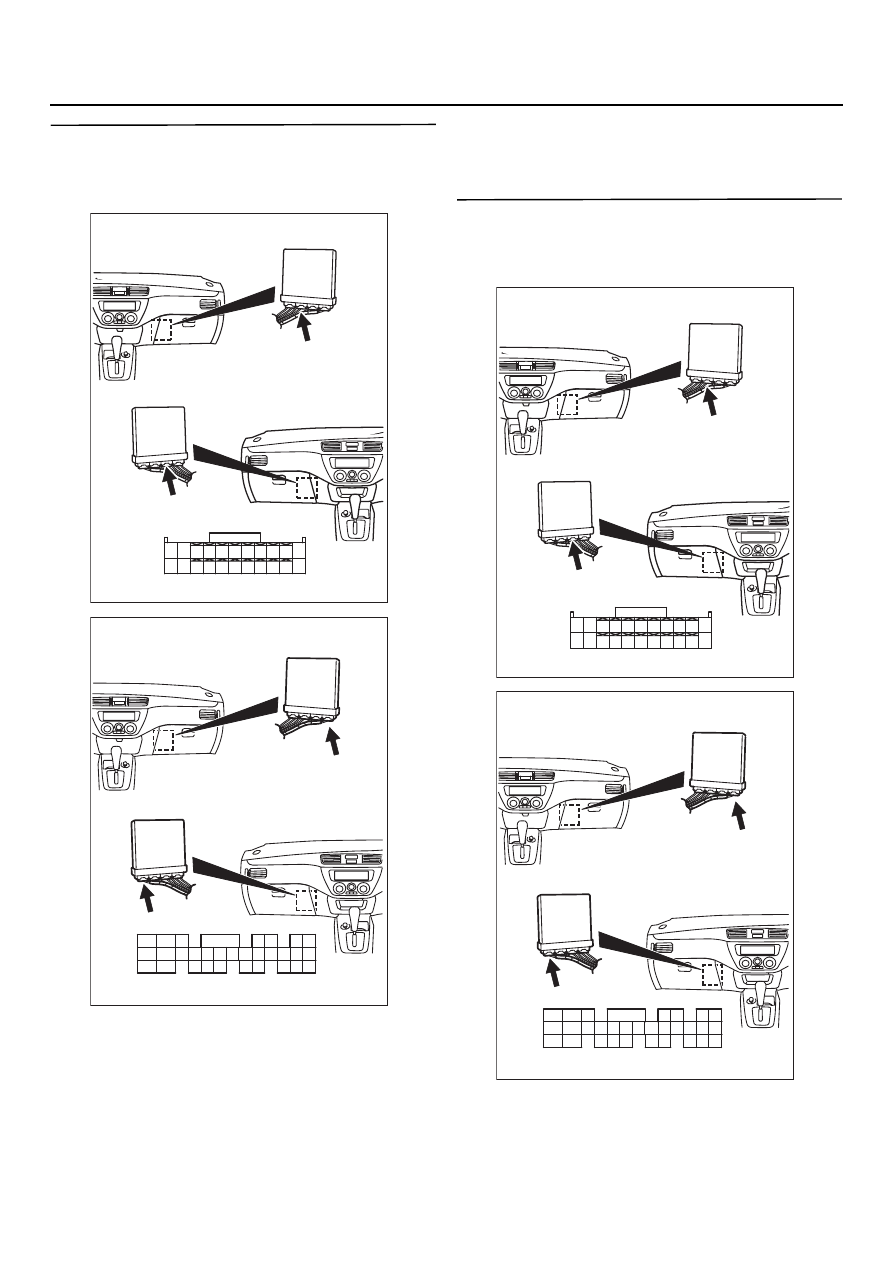

ЭТАП 5. Проверка напряжения на разъёме
СQ127 блока управления двигателем <МКП>
или СQ122 блока управления двигателем /
коробкой передач <АКП>
•
Измерьте напряжение на контактах блока
управления двигателем <МКП> или
двигателем/коробкой передач <АКП>.
•
Положение ключа зажигания: "ON"
(включено)
•
Напряжение между контактом № 60 <МКП>
или контактом № 3 <АКП> и "массой".
НОРМА: Напряжение питания системы
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 8 .
НЕТ :
Переходите к Этапу 6 .
ЭТАП 6. Проверка электрического разъёма:
СQ127, блок управления двигателем <МКП>
или СQ122, блок управления двигателем /
коробкой передач <АКП>
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 7 .
НЕТ :
Отремонтируйте или замените.
AK301126
82
78
8180
89
90
91
92
79
87
71
747372
7675
77
85
88
83
84
86
AB
Разъём: CQ127
CK127 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK127 (Y)
AK301123
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
9796
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK122 (GR)
AB
Разъём: CQ122
AK301126
82
78
8180
89
90
91
92
79
87
71
747372
7675
77
85
88
83
84
86
AB
Разъём: CQ127
CK127 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK127 (Y)
AK301123
80
87
81
94
85
82
84
93
86
98
99
74
92
73
83
88
91
95
9796
100
89
78
71
90
76
77
75
72
79
CK122 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK122 (GR)
AB
Разъём: CQ122
