13A

-84

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

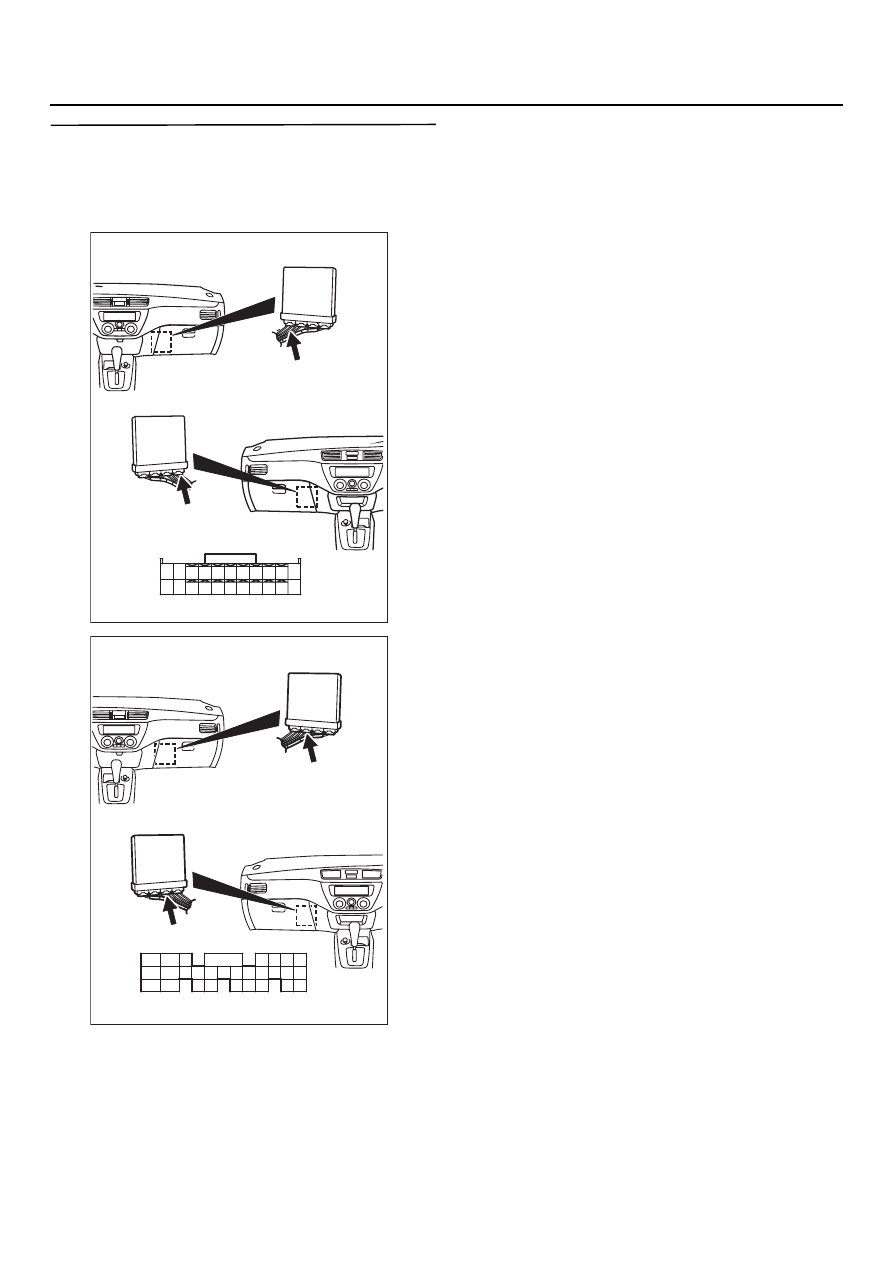

ЭТАП 14. Проверка электрического
разъёма: СQ129, блок управления
двигателем <МКП> или СQ126, блок
управления двигателем/коробкой передач
<АКП>

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 6 .

НЕТ :

Отремонтируйте или замените.

AK301111

82

78

8180

89

90

91

92

79

87

71

747372

7675

77

85

88

83

84

86

AB

Разъём: CQ129

CK129 (Y)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK129 (Y)

AK301118

98

78

71

88

89

76

77

72
79
91

73
80

74

75

81
92

82

83

93

84

85

94

86

87

95

96

90

97

CK126 (GR)

<Автомобили с левосторонним управлением>

<Автомобили с правосторонним управлением>

Разъём со стороны жгута

CK126 (GR)

Разъём: CQ126

AB

13A

-85

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

Код № P0135: Цепь  нагревателя переднего кислородного датчика <датчик 1>

1

2

3

4

1

2

3

4

57 58

60 61

53

52

51

55

54

56

59

62

AK401349

80

87

81

94

85

82

84

93

86

98

99

74

92

73

83

88

91

95

97

96

100

89

78

71

90

76 77

75

72
79

BK16X

1

BKY

BKY

2

4

3

Передний кислородный датчик

1

2

3

4

К блоку управления

двигателем (МКП)

или

двигателем / коробкой

передач (АКП)

К блоку управления

двигателем (МКП)

или

двигателем / коробкой

передач (АКП)

LKR

RKY

Реле
системы
управления

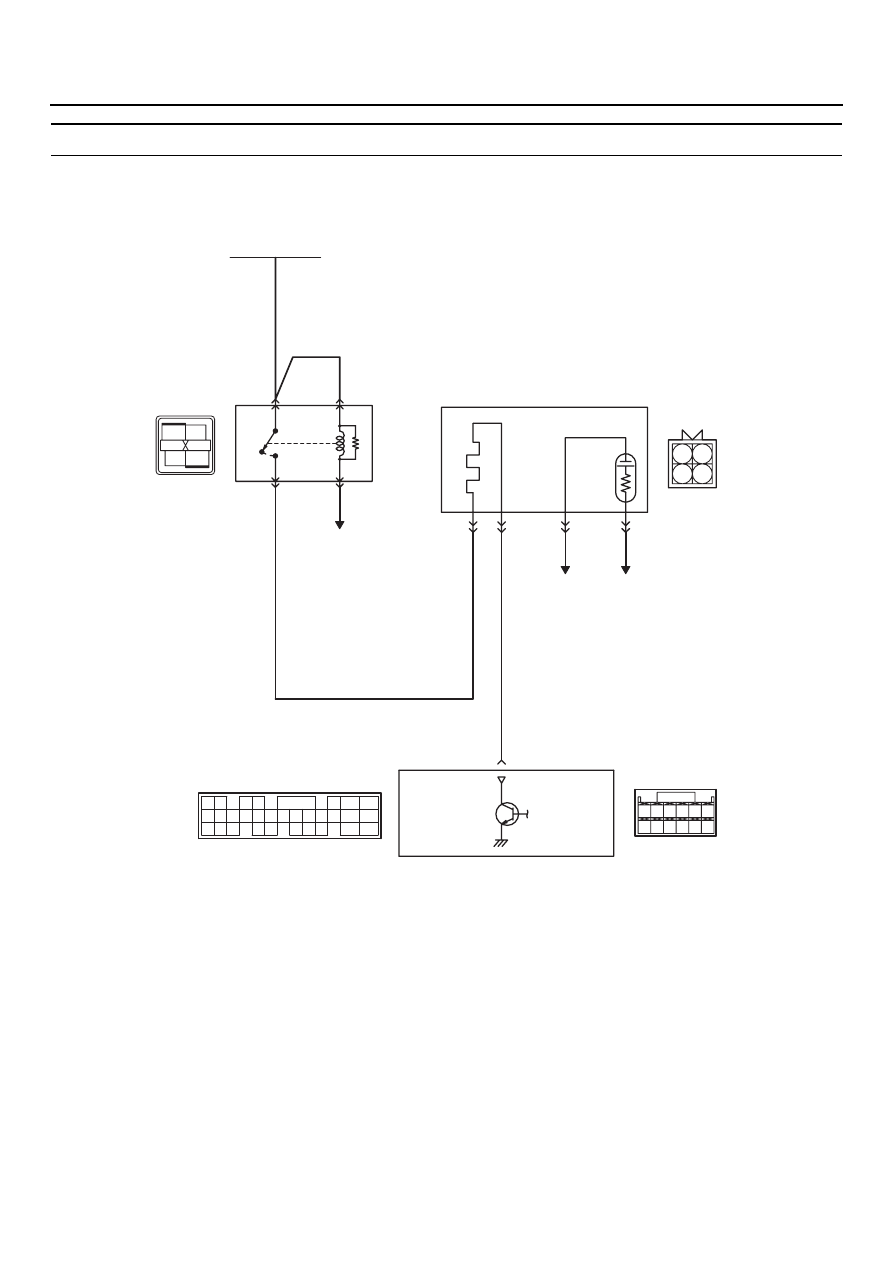

Цепь нагревателя переднего кислородного датчика

BK21

MU802605

Аккумуляторная батарея

Цветовая кодировка проводов
B : Черный     LG : БледноKзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

60 (*1) или
3 (*2)

Блок управления двигателем (МКП)

или

двигателем / коробкой передач

AB

ПРИМЕЧАНИЕ
*1: Механическая коробка передач (МКП)
*2: Автоматическая коробка передач (АКП)

CK127 (*1)

(MU801820)

CK122 (*2)

(MU803784)

13A

-86

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

ВКЛЮЧЕНИЕ В СХЕМУ

•

Питание на контакт № 1 нагревателя переднего
кислородного датчика поступает от контакта № 4
реле системы управления двигателем.

•

Включение нагревателя контролируется
силовым транзистором блока управления
двигателем (контакт № 60) <МКП> или блока
управления двигателем/коробкой передач
(контакт № 3) <АКП> через контакт № 3
разъёма нагревателя.

НАЗНАЧЕНИЕ

•

Режим работы нагревателя управляется
прерыванием/замыканием цепи силового
транзистора блока управления двигателем
<МКП> или двигателем/коробкой передач
<АКП>.

•

Дополнительный подогрев переднего
кислородного датчика обеспечивает ему
хорошее быстродействие даже при низкой
температуре отработавших газов.

АНАЛИЗ НЕИСПРАВНОСТИ

Условия для проверки

•

Температура охлаждающей жидкости
не ниже 20

°

C.

•

Нагреватель переднего кислородного
датчика включён.

•

Частота вращения коленчатого вала
не ниже 50 об/мин.

•

Напряжение аккумуляторной батареи
11

−

 16 В.

Критерий оценки

•

На протяжении одной 1 секунды ток в цепи
нагревателя либо меньше 0,2 А либо выше
3,5 А.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Отказ нагревателя переднего кислородного
датчика.

•

Обрыв или короткое замыкание в цепи
нагревателя переднего кислородного
датчика или плохой контакт в разъёме.

•

Отказ блока управления двигателем <МКП>.

•

Отказ блока управления двигателем /
коробкой передач <АКП>.

ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ

ЭТАП 1. Проверка электрического разъёма:
Разъём ВQ21 переднего кислородного
датчика

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 2 .

НЕТ :

Отремонтируйте или замените.

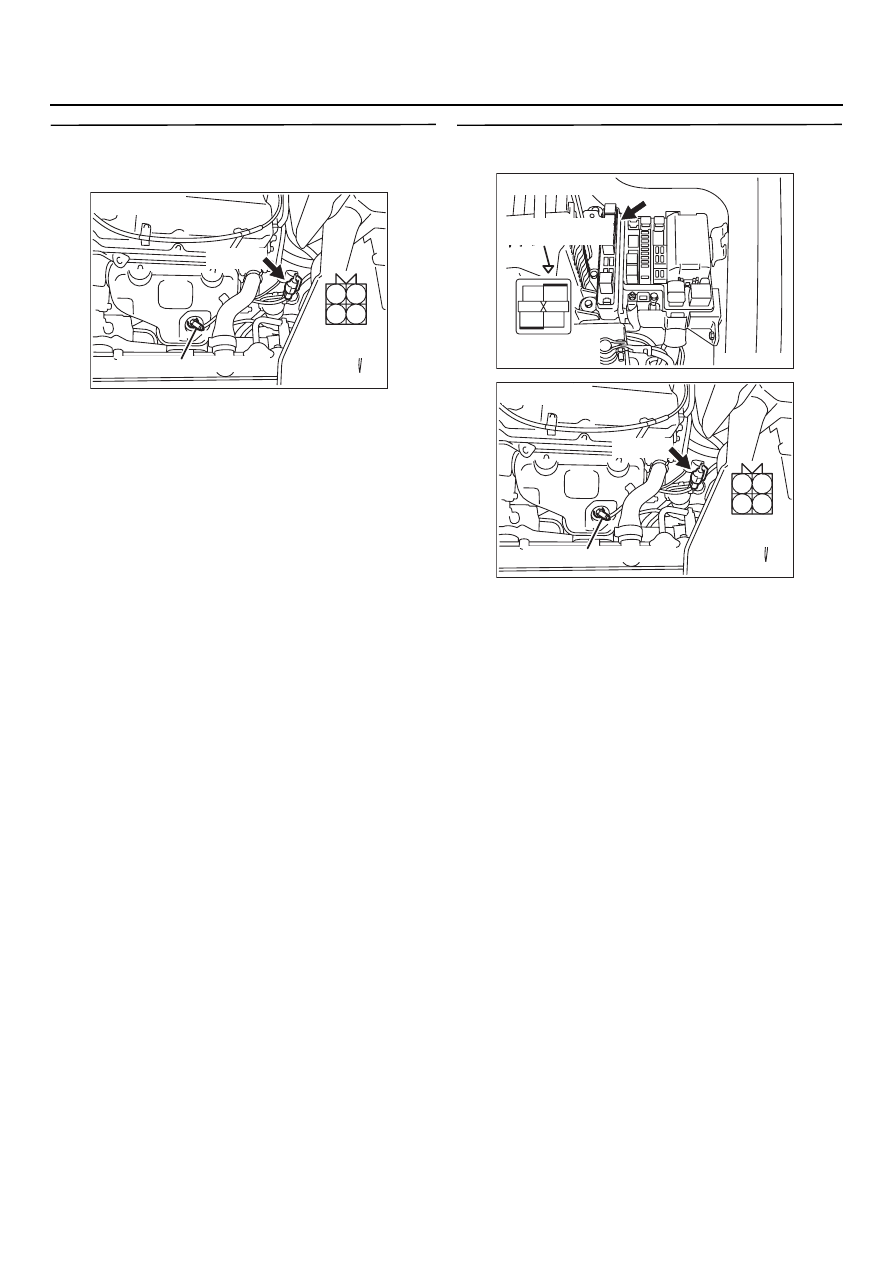

ЭТАП 2. Измерьте сопротивление
на контактах разъёма ВQ21 переднего
кислородного датчика

•

Отсоедините разъём и измерьте
сопротивление со стороны датчика.

•

Сопротивление между контактом № 1 и № 3.

НОРМА: 4,5

−

 8,0

Ω

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 3 .

НЕТ :

Замените передний кислородный
датчик.

AK301119

1

2

3

4

Передний кислородный датчик

AB

Разъём: BQ21

Разъём
со стороны
жгута

BK21 (B)

AK301119

1

2

3

4

Передний кислородный датчик

AB

Разъём: BQ21

Разъём
со стороны
жгута

BK21 (B)

13A

-87

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

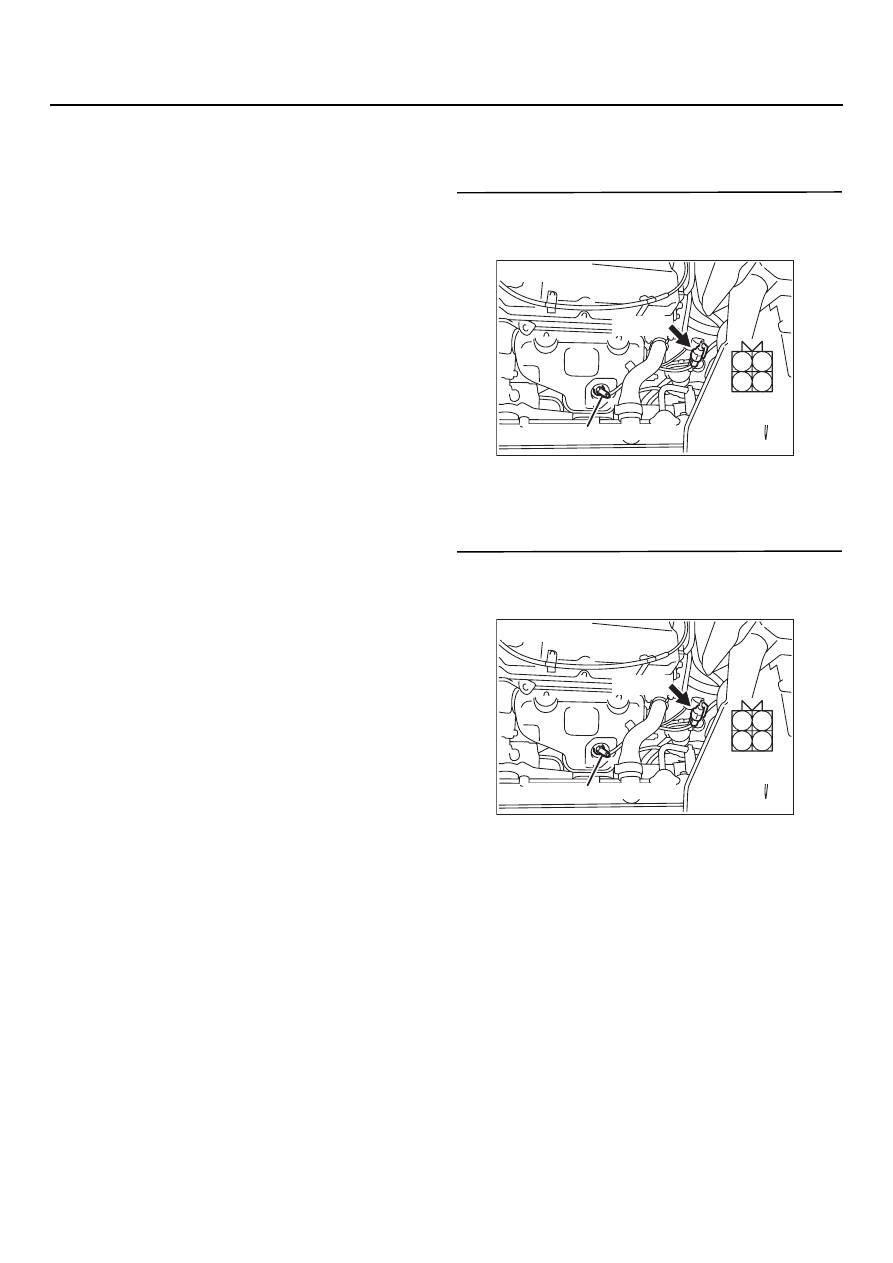

ЭТАП 3. Измерение напряжения
на контактах разъёма ВQ21 переднего
кислородного датчика

•

Отсоедините разъём и измерьте напряжение
со стороны жгута.

•

Положение ключа зажигания: "ON"
(включено).

•

Напряжение между контактом № 1
и "массой".

НОРМА: Напряжение питания системы

В: Результаты проверки удовлетворительны?

ДА :

Переходите к Этапу 5 .

НЕТ :

Переходите к Этапу 4 .

ЭТАП 4. Проверка электрического разъёма:
Разъём ВQ16Х реле системы управления

В: Результаты проверки удовлетворительны?

ДА :

Проверьте и отремонтируйте жгут между

разъёмом ВK21 (контакт № 1)
кислородного датчика и разъёмом
ВK16Х (контакт № 4) разъёма реле
системы управления.

•

Проверьте цепь питания
на предмет обрыва/короткого
замыкания.

НЕТ :

Отремонтируйте или замените.

AK301119

1

2

3

4

Передний кислородный датчик

AB

Разъём: BQ21

Разъём
со стороны
жгута

BK21 (B)

AK301121

2

1

3

4

AB

BK16X

Разъём
со стороны жгута

Разъём: BQ16X

Треугольная метка
монтажной коробки

AK301119

1

2

3

4

Передний кислородный датчик

AB

Разъём: BQ21

Разъём
со стороны
жгута

BK21 (B)
