Mitsubishi Lancer / Lancer Wagon. Руководство - часть 698
13A
-76
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>
НАЗНАЧЕНИЕ
•
Датчик преобразует концентрацию
кислорода в ОГ в сигнал напряжения
и направляет его на блок управления
двигателем <МКП>или на блок управления
двигателем/коробкой передач <АКП>.
•
Когда смесь богаче стехиометрической,
напряжение выхода датчика примерно равно
1 В. Когда смесь беднее стехиометрической,
напряжение выхода датчика примерно равно
0 В.
•
В соответствии с этим сигналом блок
управления двигателем <МКП> или
двигателем/коробкой передач <АКП>
корректирует величину цикловой подачи
и включает режим ускоренного холостого
хода на непрогретом двигателе.
АНАЛИЗ НЕИСПРАВНОСТИ
Условия для проверки
•
Не раньше, чем через 3 минуты после
запуска двигателя.
•
Температура охлаждающей жидкости
не ниже 82
°
C.
•
Частота вращения коленчатого вала не ниже
1200 об/мин.
•
Коэффициент наполнения не ниже 25%.
•
Продолжительность наблюдения не меньше
5 секунд.
Критерий оценки
•
Если при напряжении выхода переднего
кислородного датчика, не превышающего
0,2 В, блок управления двигателем <МКП>
или двигателем/коробкой передач <АКП>
подаст на передний датчик напряжение
питания 5 В, то напряжение выхода должно
быть не ниже 4,5 В.
Условия для проверки
•
Частота вращения коленчатого вала не выше
3 000 об/мин.
•
Существуют условия включения режима
обратной связи.
Критерии оценки
•
Средняя частота выходного сигнала не более
6 за 10 секунд наблюдения.
ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ
•
Отказ заднего кислородного датчика.
•
Обрыв или короткое замыкание в цепи
переднего кислородного датчика или плохой
контакт в разъёме.
•
Отказ блока управления двигателем <МКП>.
•
Отказ блока управления двигателем /
коробкой передач <АКП>.
ПРОЦЕДУРА ВЫПОЛНЕНИЯ
ДИАГНОСТИКИ
ЭТАП 1. База данных прибора MUTQII/III
•
См. перечень данных в справочной таблице,
CTP.13A-406
.
a. Позиция 11: Передний кислородный
датчик
В: Результаты проверки удовлетворительны?
ДА :
Повторяющаяся неисправность
(См. главу 00, "Процесс поиска
несправностей/ контрольные точки",
CTP.00-6
).
НЕТ :
Переходите к Этапу 2 .

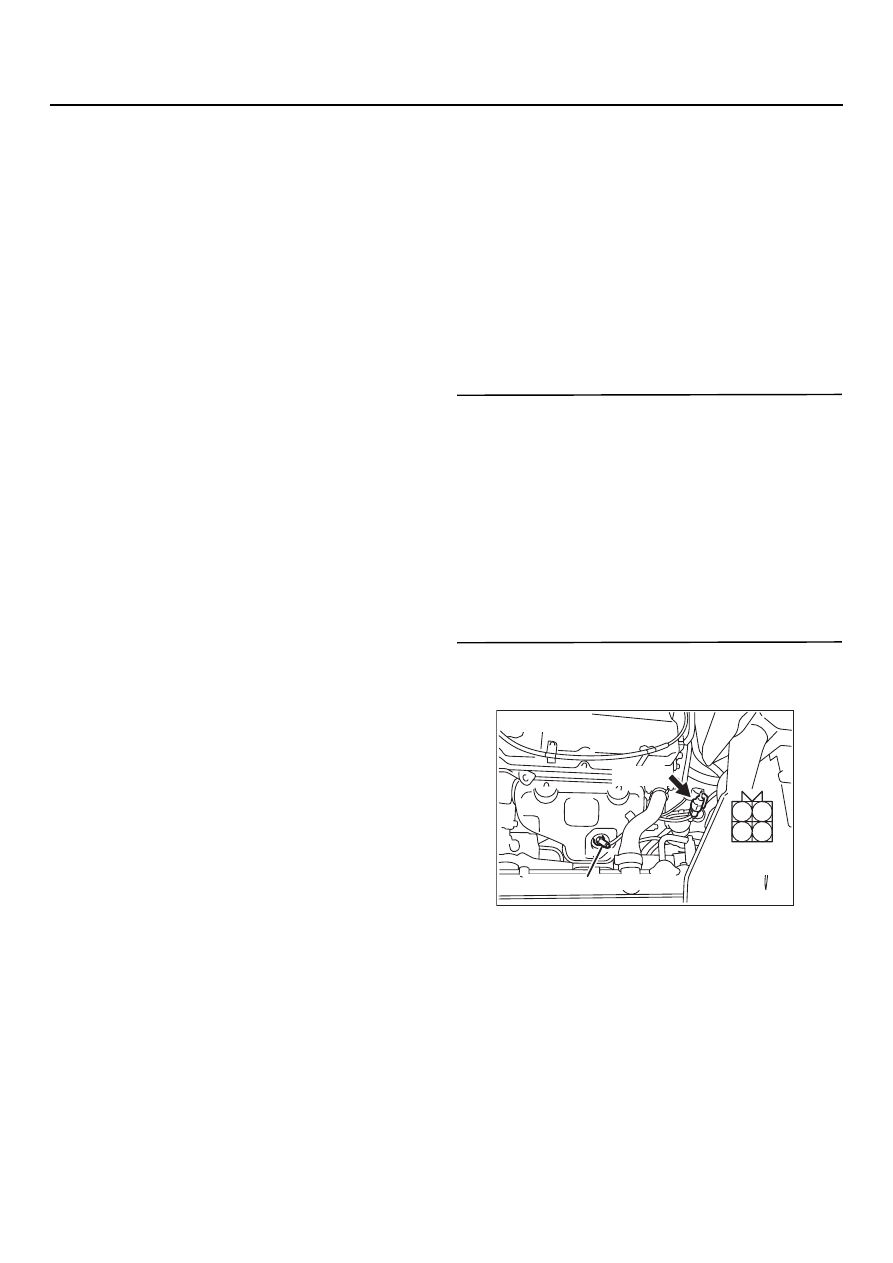

ЭТАП 2. Проверка электрического разъёма:
Разъём ВQ21 переднего кислородного
датчика
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 3 .
НЕТ :
Отремонтируйте или замените.

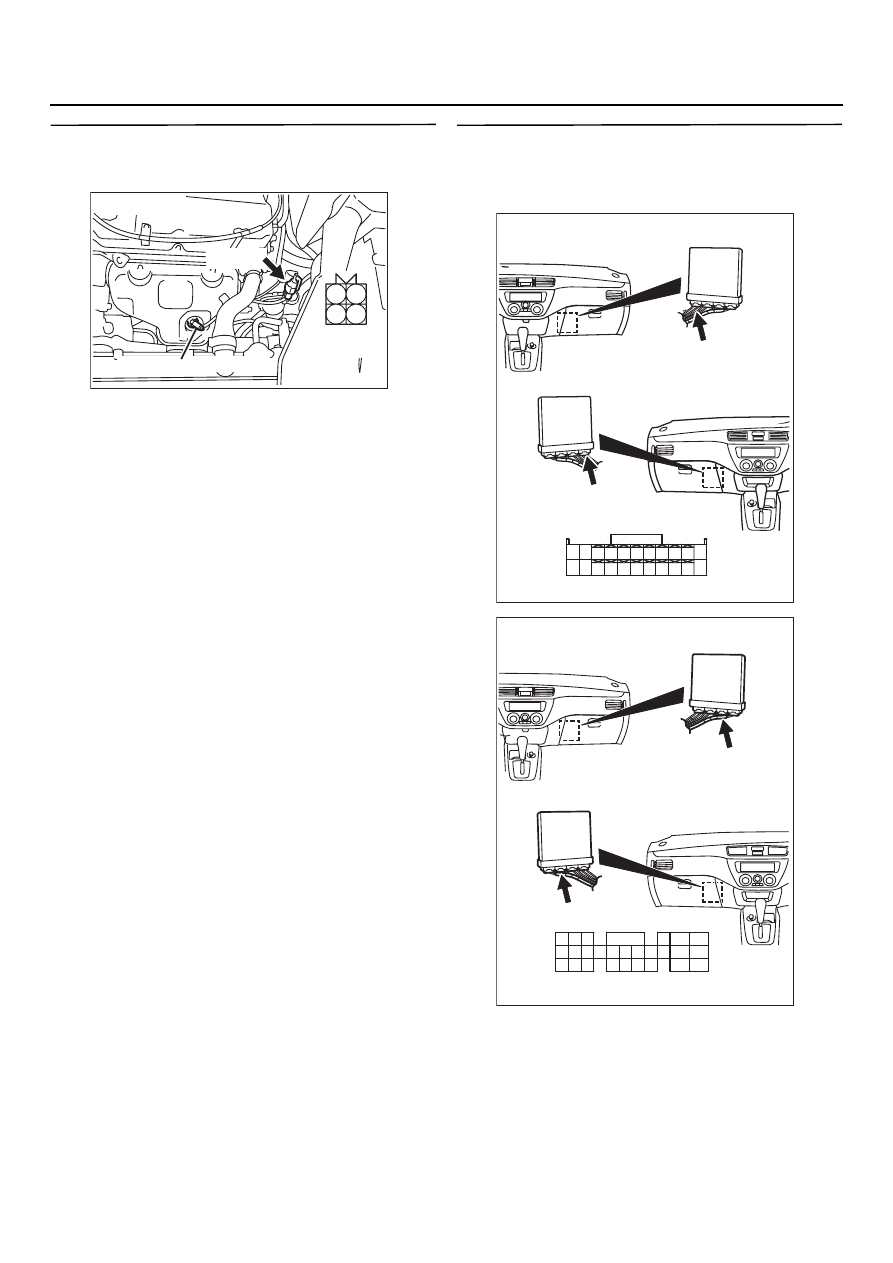

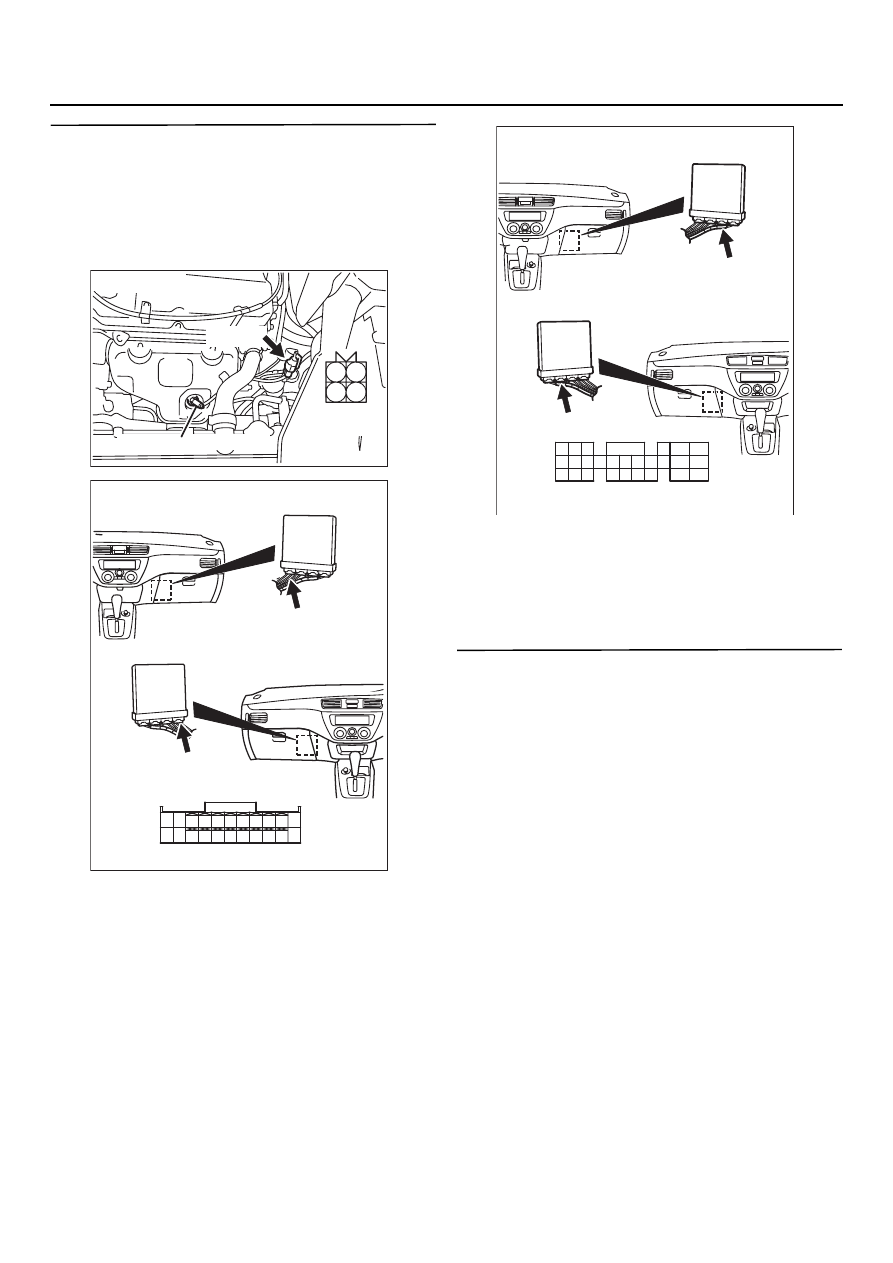

AK301119
1
2
3
4
Передний кислородный датчик
AB
Разъём: BQ21
Разъём
со стороны
жгута
BK21 (B)
