Mitsubishi Lancer / Lancer Wagon. Руководство - часть 703
13A
-96
ПОИСК НЕИСПРАВНОСТЕЙ
СИСТЕМА ПОДАЧИ ТОПЛИВА С РАСПРЕДЕЛЁННЫМ ВПРЫСКОМ (MPI) <4G1>

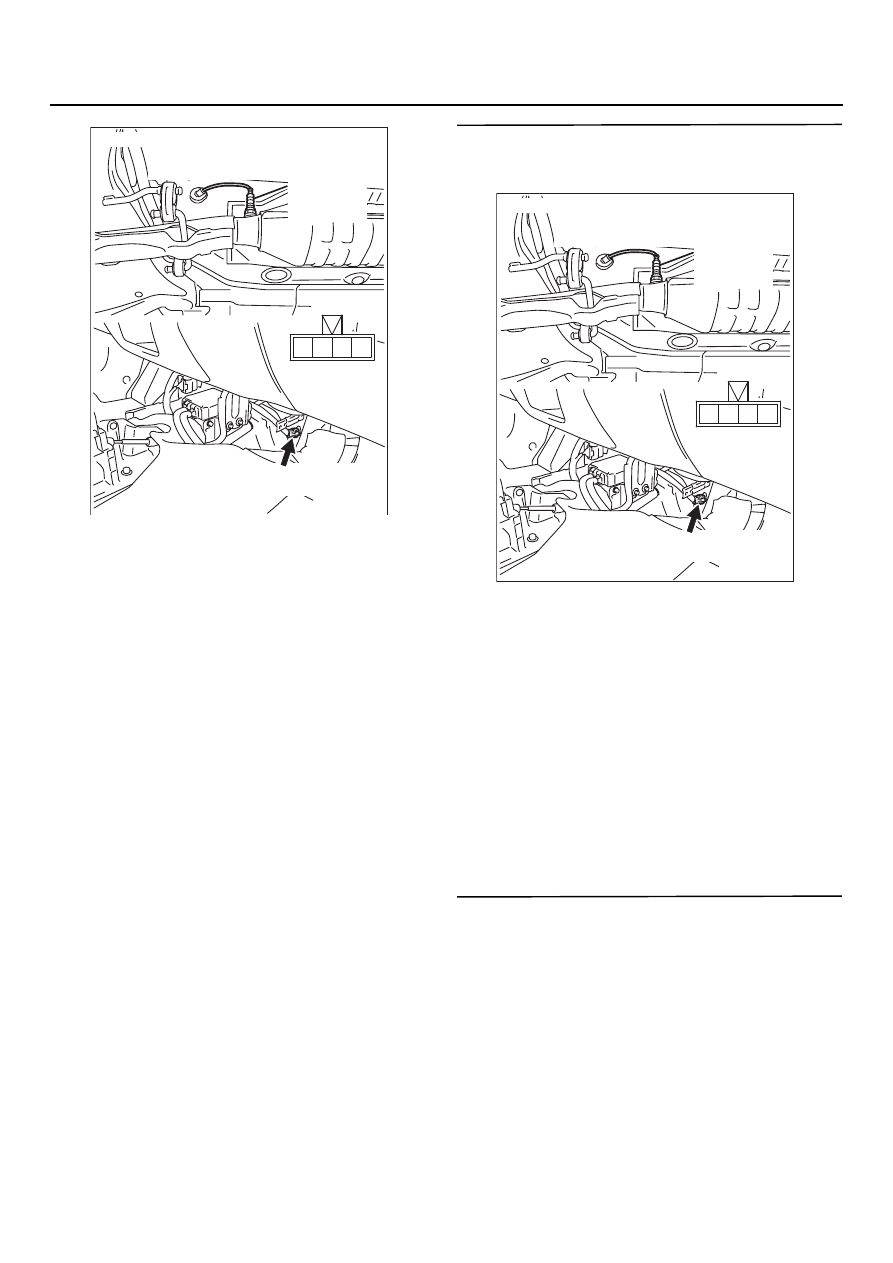

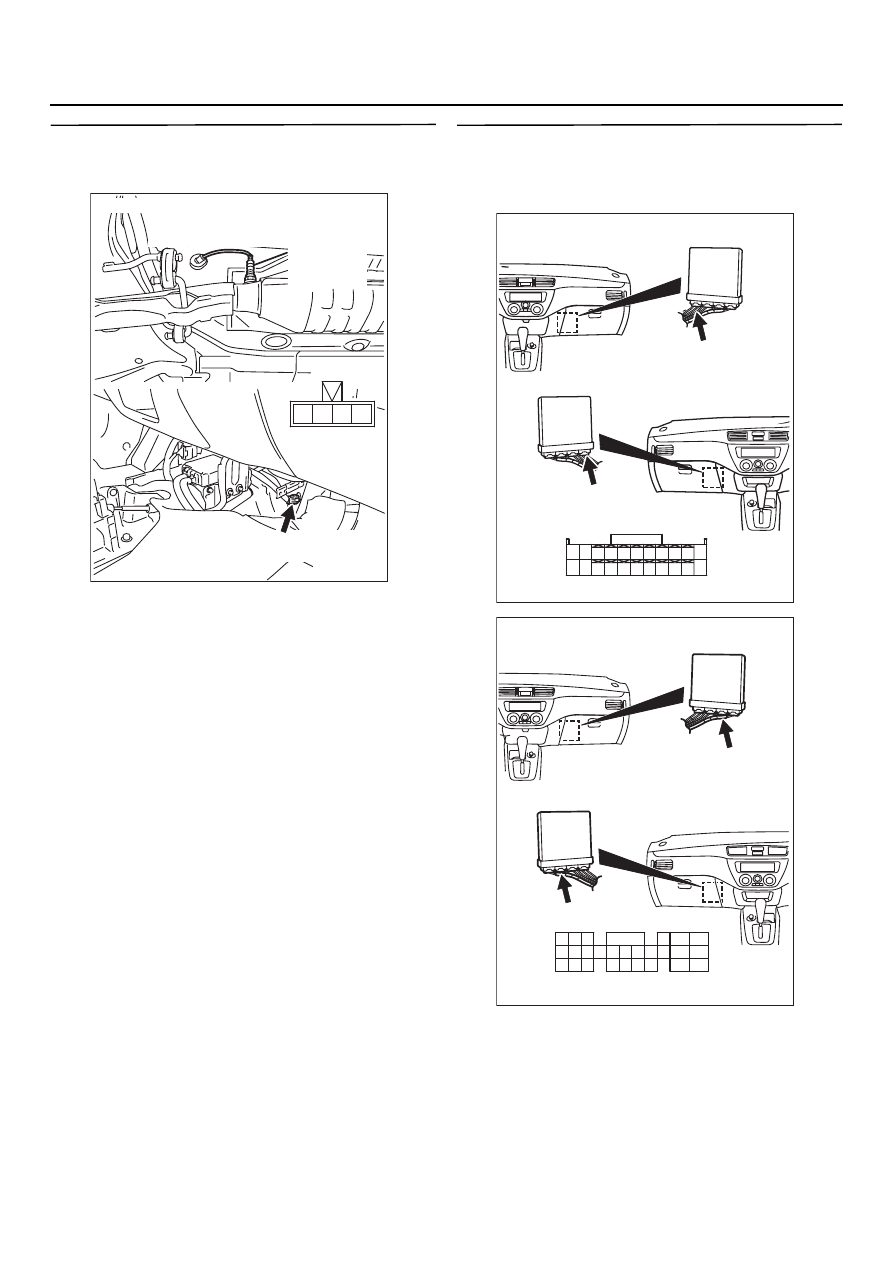

ЭТАП 7. Измерение напряжения на разъёме
CQ130
*1
или CQ37
*2
заднего кислородного
датчика
•
Воспользуйтесь проверочным жгутом
MB991658, чтобы подключиться к разъёму
и выполните измерение на контактах
проверочного жгута.
•
Двигатель: Двигатель полностью прогрет
•
Положение ключа зажигания: "ON"
(включено).
•
Напряжение между контактом № 3
и "массой".
НОРМА: 0,5 В или менее
В: Результаты проверки удовлетворительны?
ДА :
Переходите к Этапу 9 .
НЕТ :
Переходите к Этапу 8 .

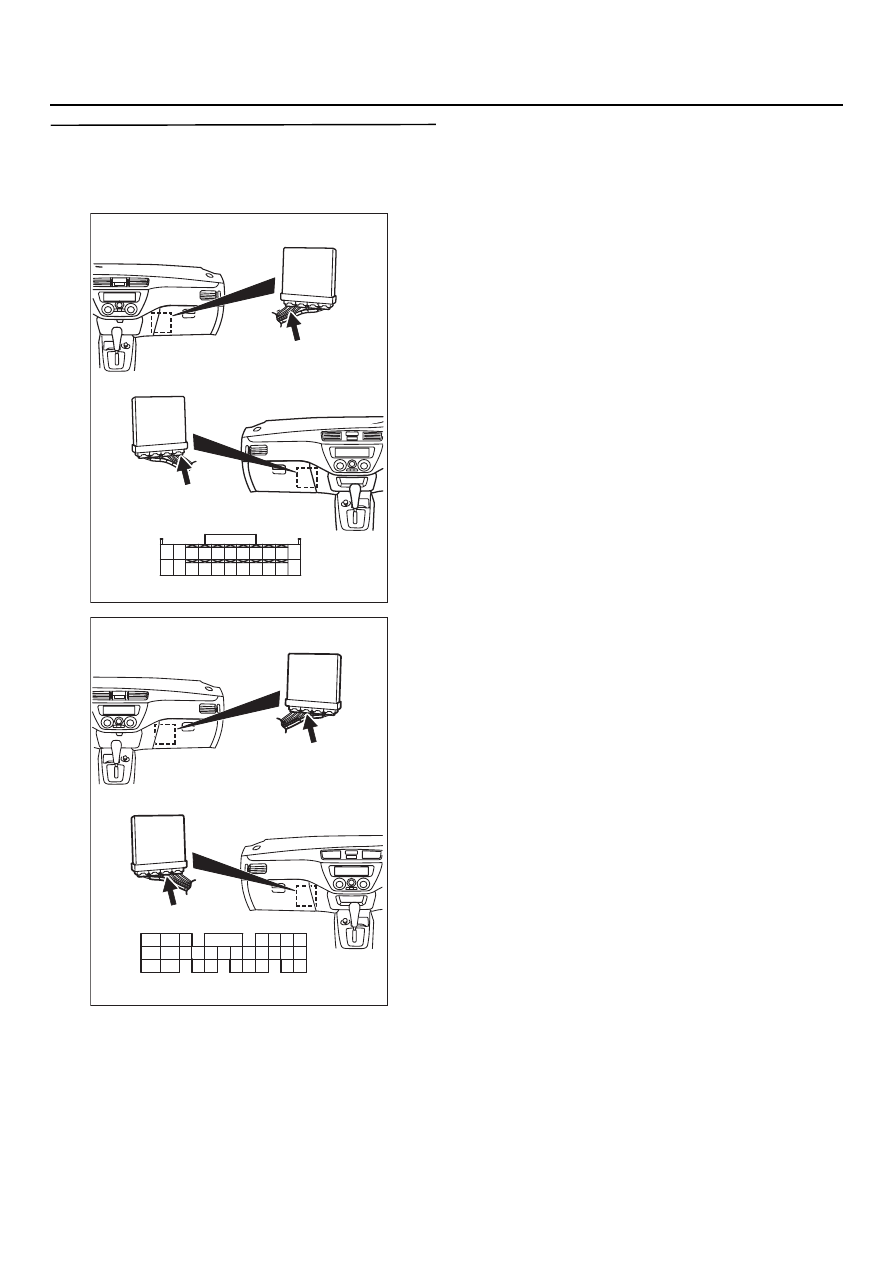

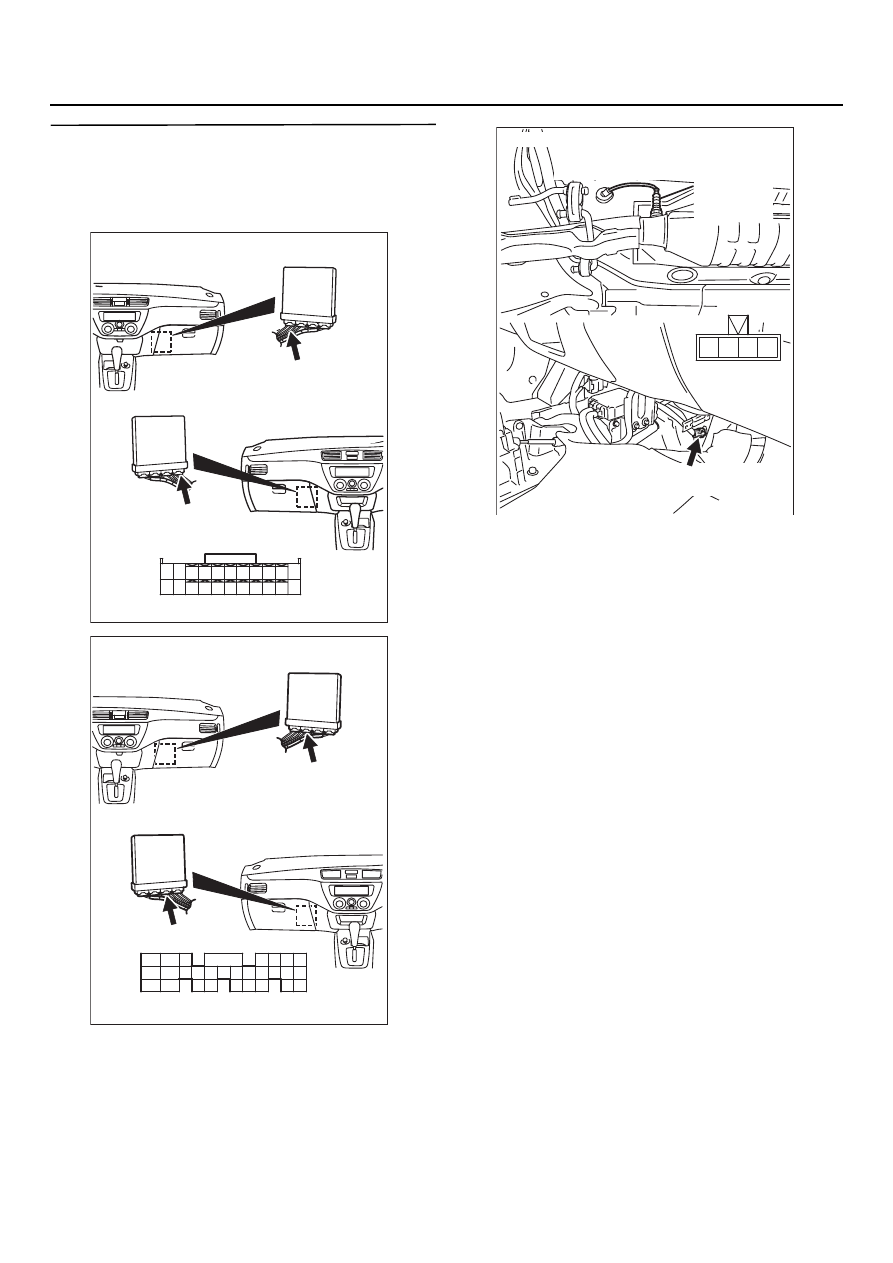

ЭТАП 8. Проверка электрического разъёма:
СQ129, блок управления двигателем <МКП>
или СQ124, блок управления двигателем /
коробкой передач <АКП>
AK301128
4
3 2
1
Разъём
со стороны жгута
AB
CK130 <Автомобили с левым рулем>,
CK37 <Автомобили с правым рулем>
4
3 2
1
Разъём: СQ130 <Автомобили с левосторонним
управлением>
СQ37 <Автомобили с правосторонним
управлением>
Задний
кислородный
датчик
AK301111
82
78
8180
89
90
91
92
79
87
71
747372
7675
77
85
88
83
84
86
AB
Разъём: CQ129
CK129 (Y)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK129 (Y)
AK301112
42
43
48
49
50
51
52
53
54
55
56
57
464544
58
59
60
61
62
63
64
65
66
47
41
CK124 (GR)
<Автомобили с левосторонним управлением>
<Автомобили с правосторонним управлением>
Разъём со стороны жгута
CK124 (GR)
Разъём: CQ124
AB
