ПРИВОД АКСЕЛЕРАТОРА

ПРИВОД АКСЕЛЕРАТОРА И СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ

17

-5

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<< УСТАНОВКА НАКЛАДКИ
ПЕДАЛИ

ВНИМАНИЕ

Чтобы исключить повреждение накладки,
перед установкой разогрейте сопрягаемую
с педалью поверхность накладки
электрофеном.

NOTE: Если всё равно трудно установить
накладку, то дополнительно смочите её
мыльной водой.

Последовательность снятия
троса привода дроссельной
заслонки

1. Отсоедините трос от педали

акселератора.

2. Отсоедините трос от рычага

дроссельной заслонки.

3. Снимите трос привода

дроссельной заслонки.
Последовательность снятия
акселератора

1. Отсоедините трос от педали

акселератора.

4. Снимите педаль акселератора.
5. Отверните гайку педали

акселератора.

6. Снимите педаль акселератора

с накладкой.

7. Снимите втулки педали

акселератора.

8. Снимите возвратную пружину.
9. Снимите упор педали.

10. Снимите кронштейн педали.
11. Снимите педаль.

>>A<<

12. Снимите накладку педали

акселератора.

13. Снимите упор педали.

Последовательность снятия
акселератора

СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ ДВИГАТЕЛЯ С СИСТЕМОЙ MPI

ПРИВОД АКСЕЛЕРАТОРА И СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ

17

-6

СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ ДВИГАТЕЛЯ

С  СИСТЕМОЙ  MPI

ОБЩИЕ СВЕДЕНИЯ

M1173000100370

К системам снижения токсичности относятся
следующие системы:

•

Система принудительной вентиляции
картера двигателя

•

Система улавливания паров бензина
из топливного бака

•

Система снижения токсичности
отработавших газов

КОМПОНЕНТЫ СИСТЕМ СНИЖЕНИЯ
ТОКСИЧНОСТИ

M1173006600135

Система

Название

Характеристика

Система принудительной
вентиляции картера двигателя

Клапан PCV

С изменяемым проходным
сечением
(Назначение: снижение
выбросов HC)

Система улавливания паров
бензина из топливного бака

Адсорбер
Электромагнитный клапан
управления продувкой
адсорбера

Электромагнитный клапан
с модуляцией
(Назначение: снижение
выбросов HC)

Система снижения токсичности
отработавших газов

Система поддержания
стехеометрического
соотношения U система
распределенного впрыска
бензина MPI

С обратной связью по сигналам
кислородного датчика
(Назначение: снижение
выбросов CO, HC, NOx)

Система рециркуляция части
отработавших газов

•

Клапан системы EGR

•

Электромагнитный (ЭМ)
клапан системы EGR

Электромагнитный клапан
с импульсной модуляцией
(Назначение: снижение
выбросов NOx)

Каталитический нейтрализатор Блочного типа

(Назначение: снижение
выбросов CO, HC, NOx)

Компоненты

Система
принудиQ
тельной
вентиляции
картера
двигателя

Система
улавливаQ
ния паров
бензина из
топливного
бака

Система
поддержаQ
ния
стехеомеQ
трического
соотношеQ
ния

КаталитиQ
ческий
нейтралиQ
затор

Система
рециркуQ
ляция
части
отрабоQ
тавших
газов

Клапан PCV

×

Электромагнитный клапан
управления продувкой
адсорбера

×

Система MPI

×

×

СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ ДВИГАТЕЛЯ С СИСТЕМОЙ MPI

ПРИВОД АКСЕЛЕРАТОРА И СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ

17

-7

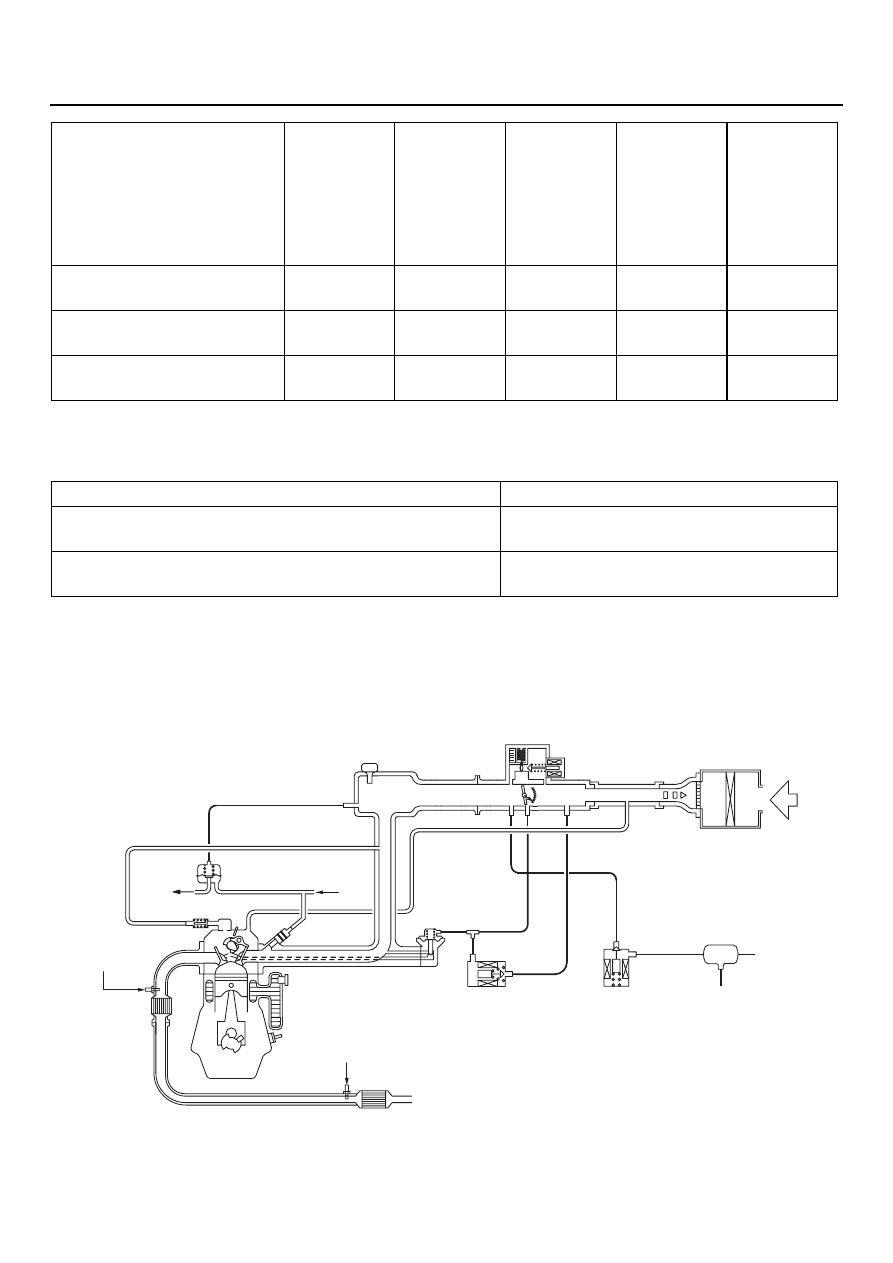

ДАННЫЕ ДЛЯ КОНТРОЛЯ И
РЕГУЛИРОВКИ

M1173000300288

ВАКУУМНЫЕ ШЛАНГИ

СХЕМА ВАКУУМНЫХ ШЛАНГОВ

M1173000900417

Каталитический
нейтрализатор

×

Снимите клапан системы
EGR

×

Электромагнитный клапан
системы EGR

×

Компоненты

Система
принудиQ
тельной
вентиляции
картера
двигателя

Система
улавливаQ
ния паров
бензина из
топливного
бака

Система
поддержаQ
ния
стехеомеQ
трического
соотношеQ
ния

КаталитиQ
ческий
нейтралиQ
затор

Система
рециркуQ
ляция
части
отрабоQ
тавших
газов

Пункт

Номинальное значение

Сопротивление обмотки клапана управления
продувкой адсорбера (при 20

°

С) Ом

30 U 34

Сопротивление обмотки электромагнитного клапана
системы EGR (при 20

°

С) Ом

29 U 35

AK300964

В топливный
бак

Регулятор
давления

От топливного
насоса

Каталитический
нейтрализатор

Каталитический
нейтрализатор

Кислородный
датчик
(передний)

Кислородный датчик

(задний)

Клапан системы EGR

<4G1>

ЭМ клапан
системы EGR

ЭМ клапан
продувки
адсорбера

Адсорбер

Атмосферный

воздух

AB

Воздушный

фильтр

СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ ДВИГАТЕЛЯ С СИСТЕМОЙ MPI

ПРИВОД АКСЕЛЕРАТОРА И СИСТЕМЫ СНИЖЕНИЯ ТОКСИЧНОСТИ

17

-8

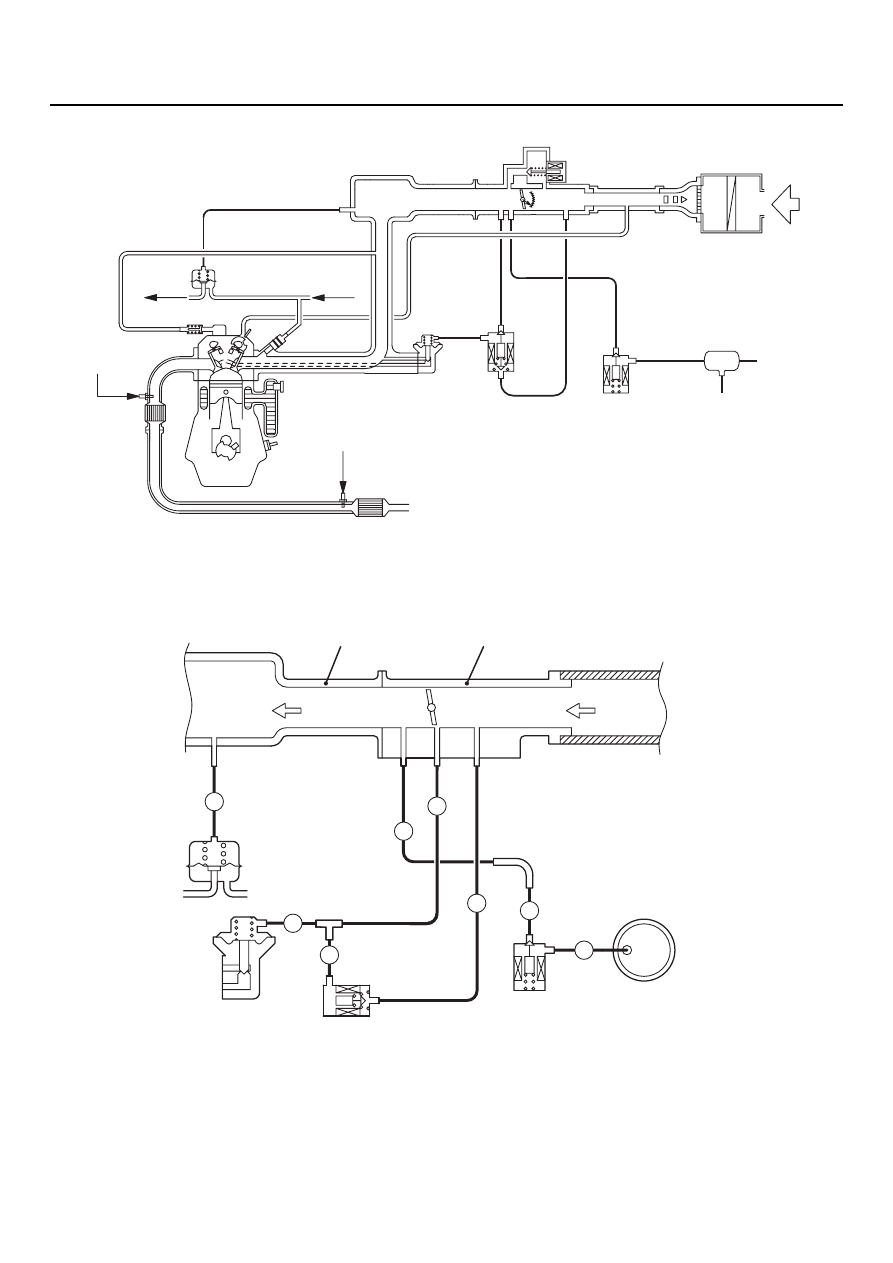

СХЕМА ВАКУУМНЫХ ШЛАНГОВ

M1173007100263

AK204364AC

Воздушный

фильтр

Атмосферный воздух

Адсорбер

ЭМ клапан

продувки

адсорбера

ЭМ клапан
системы
EGR

Каталитический
нейтрализатор

От топливного
насоса

В топливный
бак

Регулятор
давления

PCV valve

Кислородный
датчик
(передний)

Кислородный
датчик (задний)

Каталитический
нейтрализатор

Каталитический
нейтрализатор

<4G6>

AK300765

Воздух
после

в

оздушного

фильтр

а

К впускным
клапанам

Корпус дроссельной заслонки

B

R

AB

Впускной коллектор

Y

G

G

G

R

L

Регулятор
давления

Клапан
системы
EGR

ЭМ клапан
системы
EGR

ЭМ клапан
продувки
адсорбера

Адсорбер

Цветокодировка
вакуумных шлангов
B: Чёрный
G: Зелёный
R: Красный
Y: YЖёлтый
L: Голубой

<4G1>
