ТОПЛИВНЫЙ БАК

СИСТЕМА ПОДАЧИ ТОПЛИВА

13C

-5

10. Насосный модуль.
11. Прокладка насосного модуля.

<<B>> >>А<<

12. Датчик уровня топлива в баке.
13. Прокладка датчика уровня топлива

в баке.

14. Предохранительный клапан

топливного бака.

15. Прокладка предохранительного

клапана топливного бака.

16. Шланг системы отвода паров

топлива.

17. Двухходовой клапан системы

отвода паров топлива.

18. Шланг системы отвода паров

топлива.

19. Шланг наливной трубы.
20. Шланг вентиляции при заправке.
21. Топливный бак.

Последовательность снятия
топливного бака

AC303093 AB

1

23

25

24

22

H

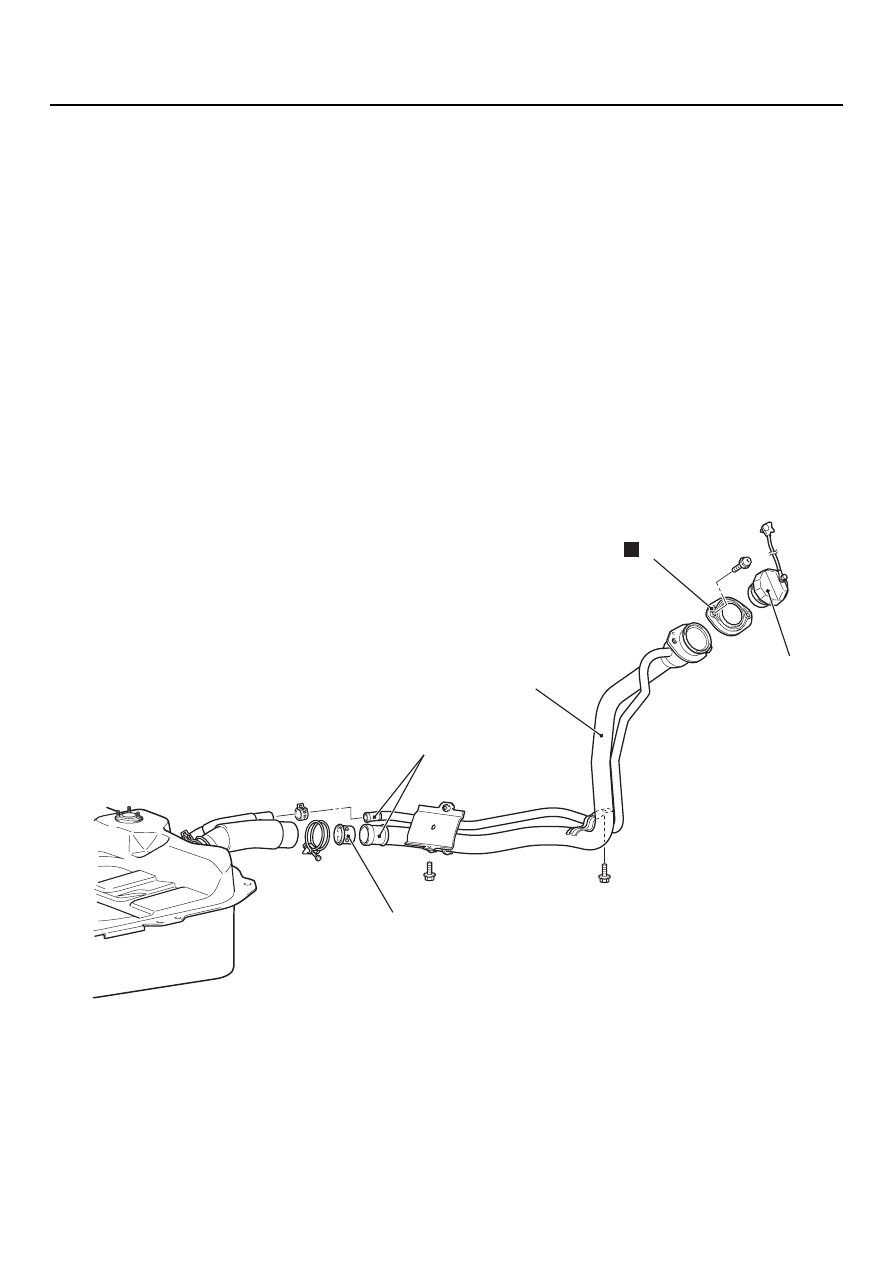

Снятие наливной трубы

1.

Присоединительная часть
наливной трубы.

22. Крышка наливной горловины.
23. Наливная труба в сборе.

24. Предохранительный клапан

верхней наливной трубы.

25. Прокладка наливной трубы

в сборе.

Снятие наливной трубы

ТОПЛИВНЫЙ БАК

СИСТЕМА ПОДАЧИ ТОПЛИВА

13C

-6

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ

<<A>> ОТСОЕДИНЕНИЕ РАЗЪЁМОВ
НАСОСНОГО МОДУЛЯ И ДАТЧИКА
УРОВНЯ ТОПЛИВА

После отсоединения разъёмов опустите
топливный бак.

<<B>> СНЯТИЕ ДАТЧИКА УРОВНЯ
ТОПЛИВА

ВНИМАНИЕ

Проявляйте осторожность, вынимая датчик
уровня топлива из бака, чтобы не повредить
насосный модуль и поплавок.

ПОСЛЕДОВАТЕЛЬНОСТЬ ОПЕРАЦИЙ
ПРИ УСТАНОВКЕ

>>A<< УСТАНОВКА ДАТЧИКА УРОВНЯ
ТОПЛИВА

ВНИМАНИЕ

Проявляйте осторожность, вставляя датчик
уровня топлива в бак, чтобы не повредить
насосный модуль и поплавок.

>>B<< УСТАНОВКА ТОПЛИВНЫХ
ШЛАНГОВ ПОДАЧИ И ОБРАТНОГО
СЛИВА

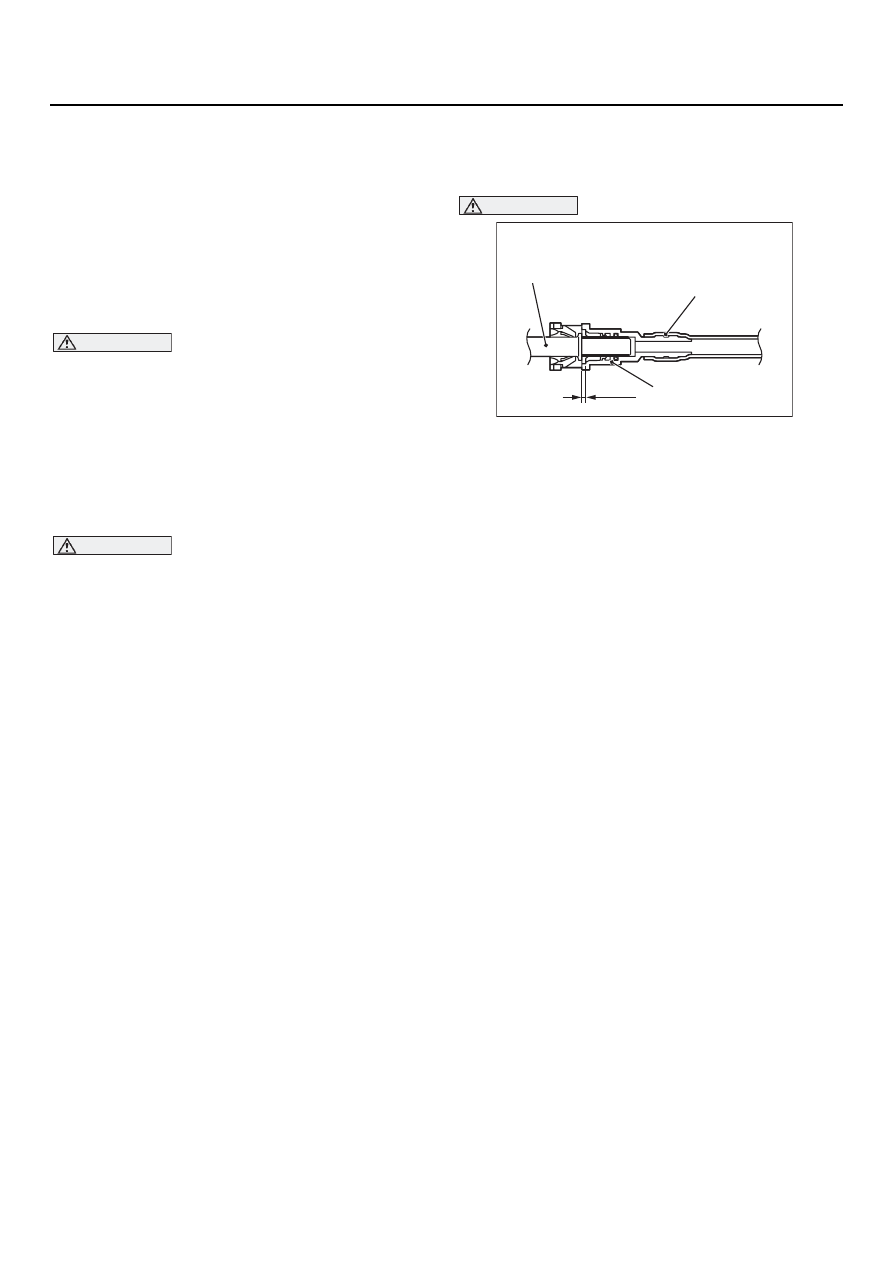

ВНИМАНИЕ

Проверьте надёжность присоединения
нагнетательного топливного шланга, слегка
потянув за него Проверьте также, чтобы
шланг имел свободный ход около 3 мм.

AC300047

3 мм

AD

Нагнетательный
топливный шланг

Ответный патрубок

Быстродействующий
разъём

ТОПЛИВНЫЙ БАК

СИСТЕМА ПОДАЧИ ТОПЛИВА

13C

-7

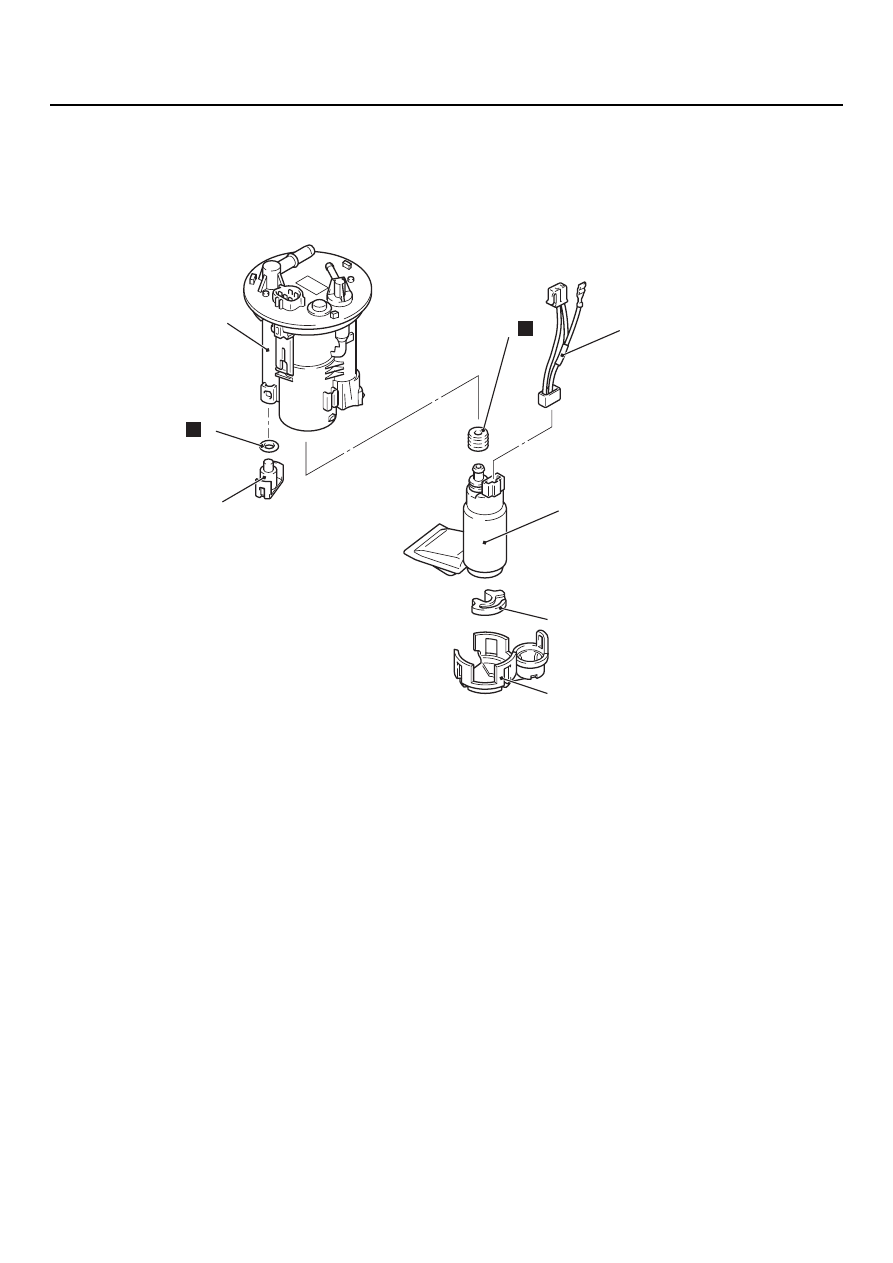

РАЗБОРКА И СБОРКА

M1135004600335

НАСОСНЫЙ МОДУЛЬ В СБОРЕ

NOTE: Процедура снятия и установки изложена
выше, см.

CTP.13C-2

.

ПОСЛЕДОВАТЕЛЬНОСТЬ СБОРКИ

>>A<< УСТАНОВКА УПЛОНИТЕЛЬНОЙ
ВТУЛКИ ЭЛЕКТРОБЕНЗОНАСОСА
И КОЛЬЦЕВОГО УПЛОТНЕНИЯ
НАКОНЕЧНИКА ТОПЛИВНОГО
ФИЛЬТРА

Чтобы не повредить и перекрутить
при установке, смочите бензином кольцевое
уплотнение и уплотнительную втулку.

AC303094

1

3

5

6

7

8

H

2

4

H

AB

Последовательность
действий при разборке

1.

Наконечник топливного
фильтра.

>>А<<

2.

Кольцевое уплотнение
наконечника.

3.

Жгут электробензонасоса.

4.

Кронштейн
электробензонасоса.

5.

Амортизатор
электробензонасоса.

6.

Электробензонасос.

>>А<<

7.

Уплотнительная втулка
электробензонасоса.

8.

Топливный фильтр.

Последовательность
действий при разборке
