ТЕРМОСТАТ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ТЕРМОСТАТ

СНЯТИЕ И УСТАНОВКА

M1141002400442

Операции, выполняемые до снятия и после
установки клапана

•

Слейте и залейте охлаждающую жидкость
(См.

CTP. 14-24

).

•

Снимите (установите) воздушный фильтр
(См. главу 15,

CTP. 15-3

).

•

Снимите (установите) аккумуляторную батарею.

AC203409AC

4

3

6

7

<4G1>

AC301429

1

2

3

6

7

AD

5

<4G6>

14

-29

ТЕРМОСТАТ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ЗАМЕЧАНИЯ ПО СНЯТИЮ
КОМПОНЕНТА С АВТОМОБИЛЯ

<<A>> ОТСОЕДИНЕНИЕ НИЖНЕГО
ШЛАНГА РАДИАТОРА

Нанесите метки спаренности на нижний шланг
радиатора и хомут. Снимите нижний шланг
радиатора.

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<<УСТАНОВКА ТЕРМОСТАТА

ВНИМАНИЕ

Убедитесь в отсутствии следов масла
на резиновом уплотнении термостата.
Не сминайте и не царапайте резиновое
уплотнение термостата во время монтажа.

Установите термостат так, чтобы перепускной
клапан был расположен вертикально. Не
сминайте и не царапайте резиновое уплотнение
термостата во время монтажа.

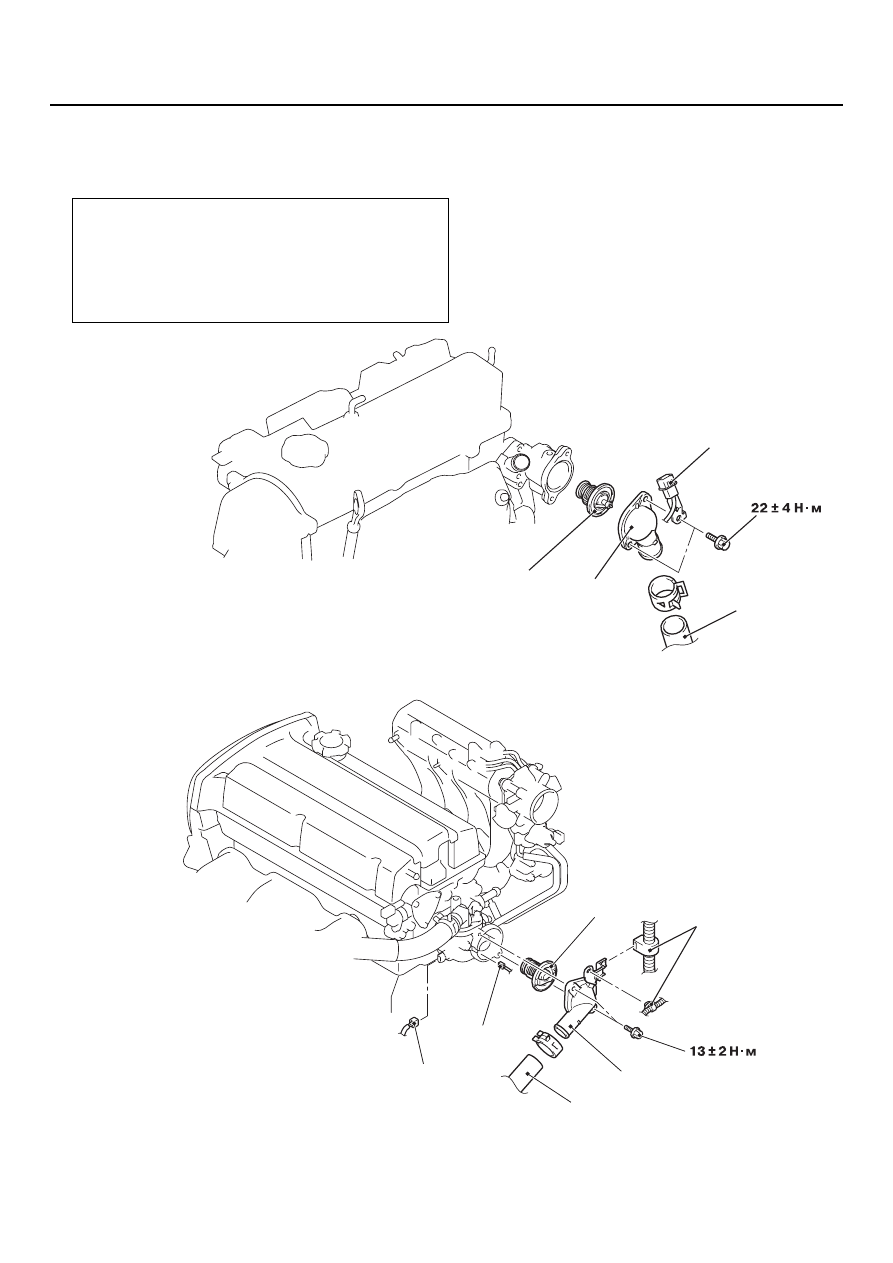

Последовательность снятия

1.

Отсоедините разъём датчика
температуры охлаждающей
жидкости <4G6>.

2.

Отсоедините разъём датчика
температуры охлаждающей
жидкости <4G6>.

<<A>> >>B<<

3.

Отсоедините нижний шланг
радиатора.

4.

Снимите разъём и кронштейн
разъёма датчика кислорода
<4G1>.

5.

Отсоедините хомуты крепления
жгутов проводов <4G6>.

6.

Снимите патрубок подвода
охлаждающей жидкости.

>>A<<

7.

Снимите термостат.

Последовательность снятия

AC200641AC

Метки спаренности

AC000279

Перепускной клапан

Резиновое уплотнение

AB

14

-30

ТЕРМОСТАТ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

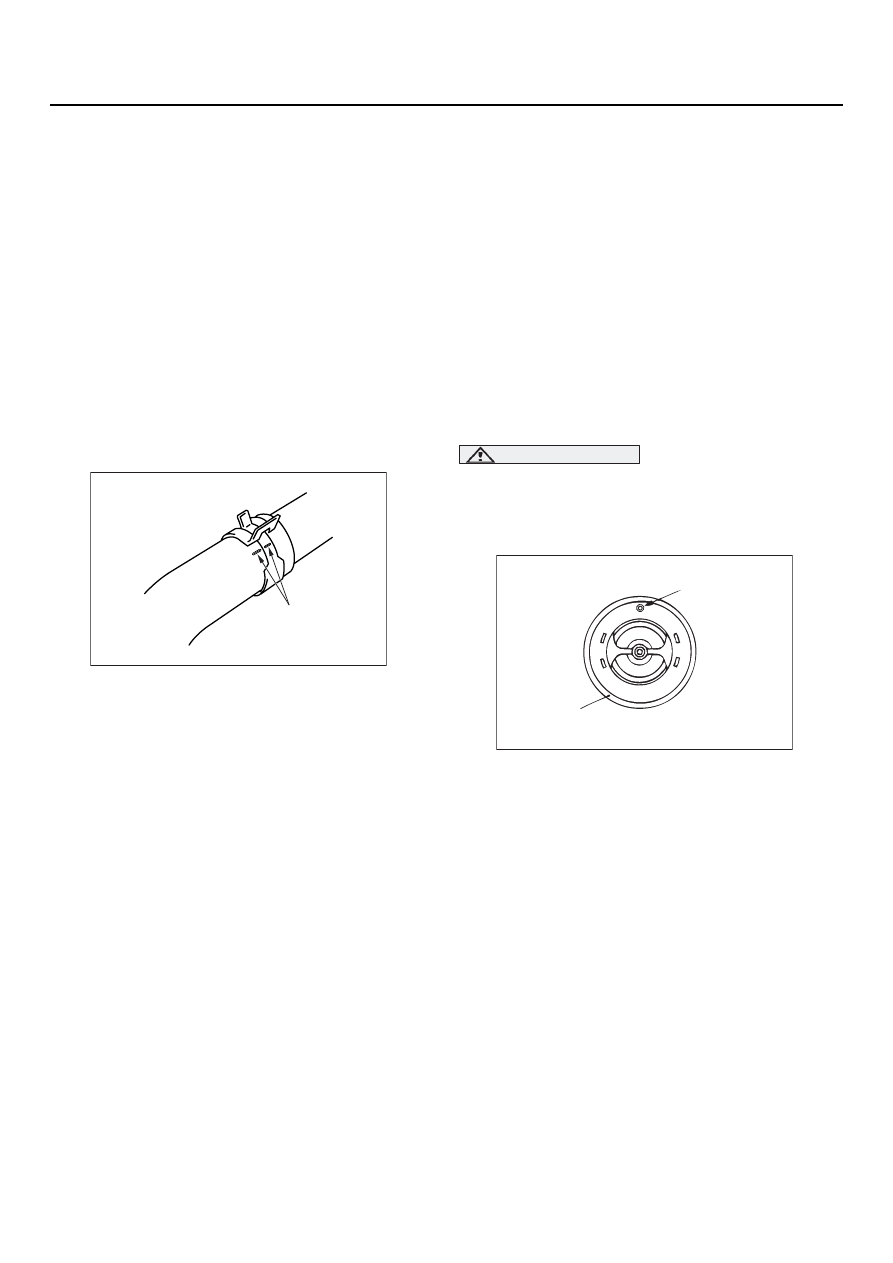

>>В<< ПОДСОЕДИНЕНИЕ НИЖНЕГО
ШЛАНГА РАДИАТОРА

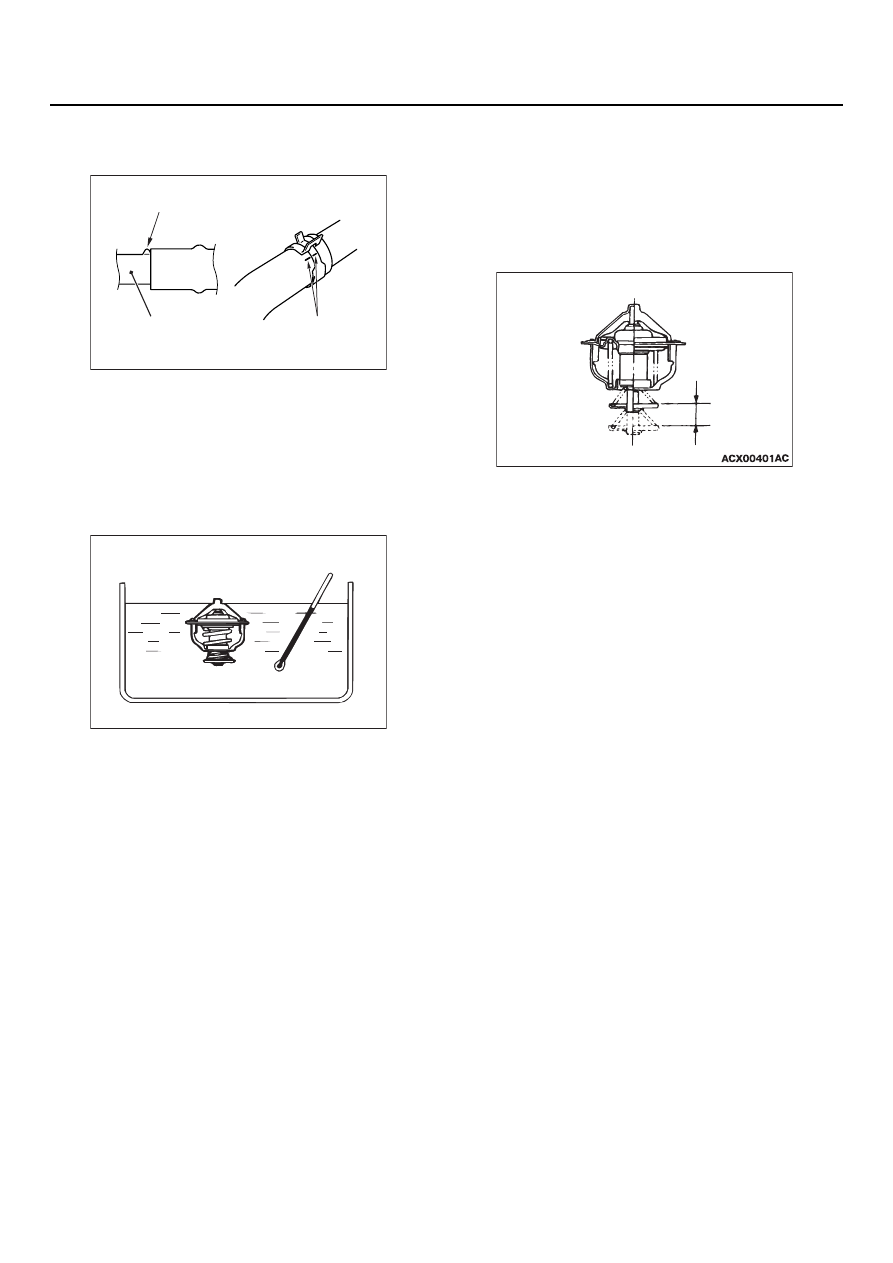

1. Наденьте нижний шланг радиатора до упора

в уступ подводящего патрубка.

2. Совместите метки спаренности на нижнем

шланге радиатора и хомуте. Затяните хомут.

ПРОВЕРКА КОМПОНЕНТОВ

M1141002500427

ПРОВЕРКА ТЕРМОСТАТА

1. Поместите термостат в воду. Нагревайте

ёмкость, постоянно помешивая воду.
Зарегистрируйте температуру открытия
основного клапана термостата.

Номинальное значение:

 88 ± 1,5

°

C <4G1>

 82 ± 1,5

°

C <4G6>

2. При температуре полного открытия клапана

убедитесь в том, что его ход находится
в установленном диапазоне.

NOTE: Для измерения полного хода клапана
измерьте высоту клапана, когда он находится
в полностью закрытом положении. Затем
измерьте его высоту при полном открытии
и отнимите значение высоты при полностью
закрытом клапане.

Номинальное значение:

100

°

C <4G1>

95

°

C <4G6>

Ход клапана: 8,5 мм или более

AC200642

Метки спаренности

Выступ

Патрубок подвода
охлаждающей жидкости

AH

ACX00400 AB

Ход клапана

14

-31

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СНЯТИЕ И УСТАНОВКА <4G1>

M1141002700421

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<<УСТАНОВКА НАСОСА
ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

1. При помощи скребка или проволочной щётки

удалите остатки старого герметика
с уплотнительного стыка.

2. Нанесите на стык узкую полоску герметика.

Наименование герметика:
Оригинальный герметик MITSUBISHI,
номенклатурный номер MD970389
или аналог

3. В течении 15 минут после нанесения

герметика (герметик не должен успеть
полимеризоваться) установите водяной
насос на двигатель. Не наносите на стык
избыточное количество герметика.

Операции, выполняемые до снятия и после
установки клапана

•

Слейте и залейте охлаждающую жидкость
(См.

CTP. 14-24

).

•

Снимите (установите) зубчатый ремень ГРМ
(См. главу 11А,

CTP. 11A-36

).

AC303372

Болты крепления

Диаметр болта х длина болта, мм

AB

Герметик: оригинальный герметик
Mitsubishi, номенклатурный номер
МD970389 или аналог

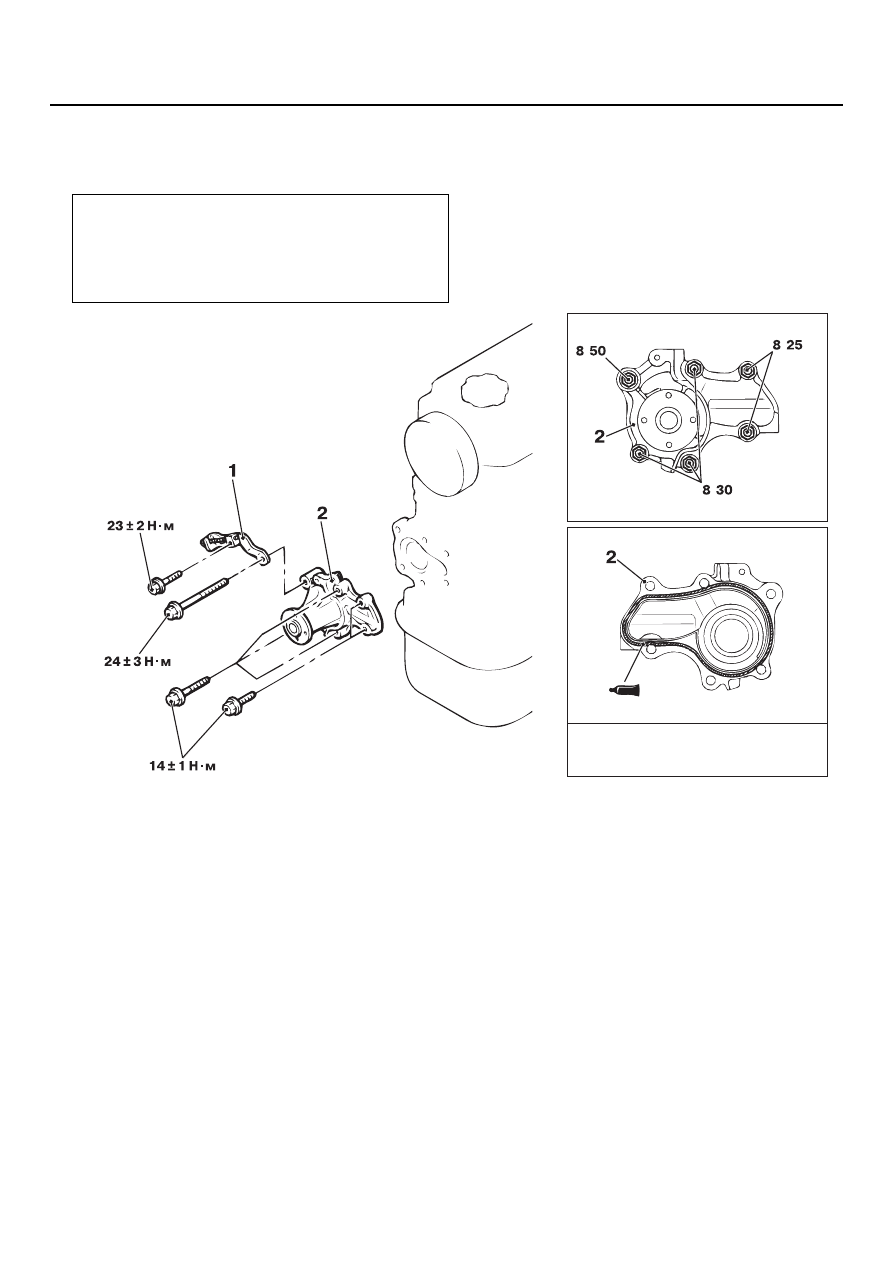

Последовательность снятия

1.

Снимите натяжную скобу
генератора.

>>A<<

2.

Снимите насос охлаждающей
жидкости.
