14

-20

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ЭТАП 5. Проверьте состояние проводки
между контактом "2" разъёма AU18
электронного блока электровентилятора
и контактом "21" разъёма CU123 ЭБУ
двигателя<МКП> или контактом "18"
разъёма CU122 ЭБУ двигателя и АКП <АКП>

B: Проводка исправна?

ДА :

Перейдите к этапу 6 .

НЕТ :

Отремонтируйте неисправную
проводку. Перейдите к этапу 8 .

ЭТАП 6. Проверьте электронный блок
электровентилятора

(1) Отсоедините разъём CA123 ЭБУ двигателя

<МКП> или разъём CA122 ЭБУ двигателя
и АКП <АКП>.

(2) Вытяните контакт "21" разъёма <МКП> или

контакт "18" <АКП> для разрыва цепи.

(3) Подсоедините разъём, при этом указанный

контакт должен быть вынут из разъёма.

(4) Поверните ключ замка зажигания

в положение "ON" (ЗАЖИГАНИЕ).

(5) Проверьте работу электровентилятора.

•

Электровентилятор должен работать.
(с вынутым из разъёма контактом "21"
<МКП> или контактом "18" <АКП>)

•

Электровентилятор не должен работать.
(С вынутым из разъёма и
присоединённым к "массе" контактом
"21" <МКП> или контактом "18" <АКП>.)

(6) Поверните ключ замка зажигания/

в положение "OFF" (ВЫКЛЮЧЕНО).

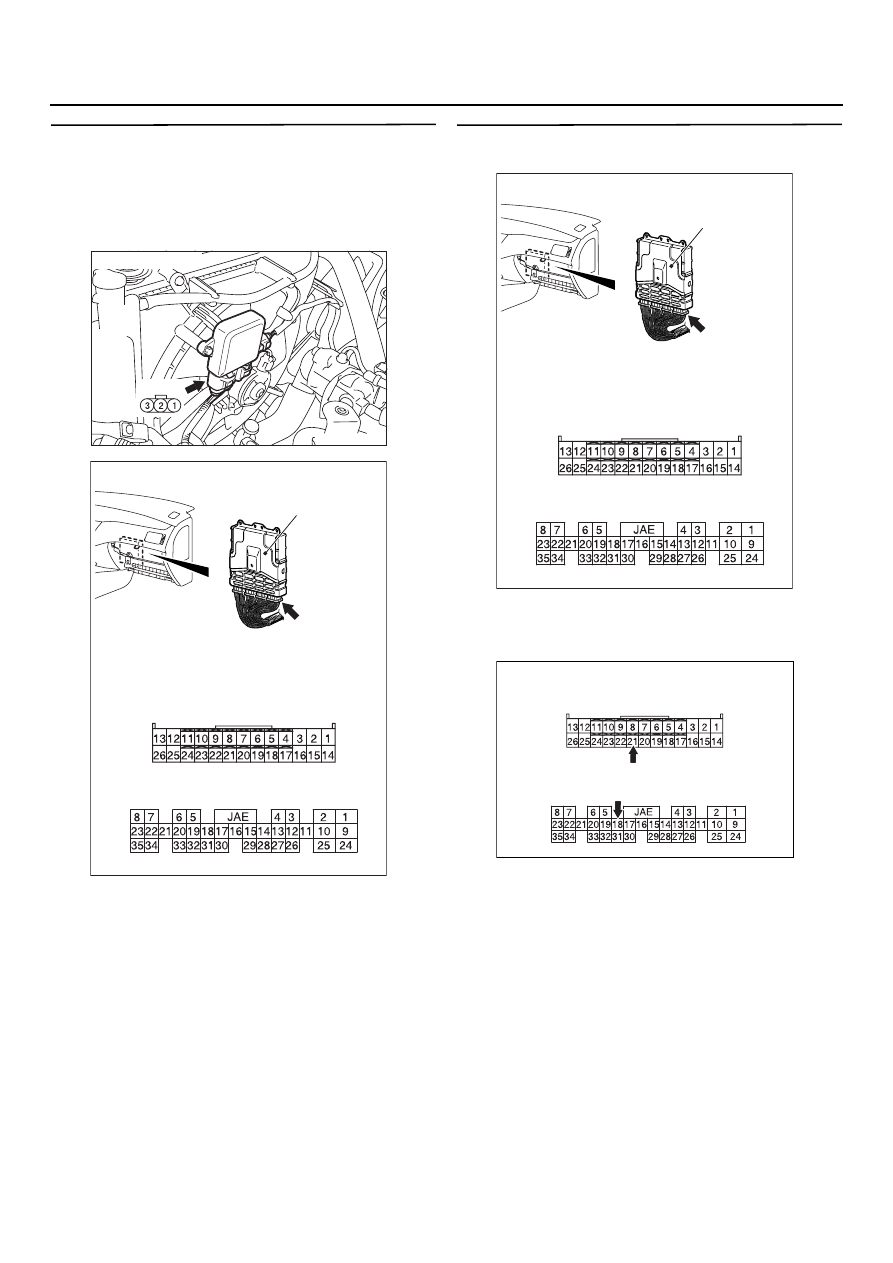

AC100293

AA18

Разъём: AU18

AD

AC303555AB

Разъём: CU123 <МКП>, CU122 <АКП>

CA123 <МКП>
или
CA122 <АКП>

CA123 <МКП>

БУ двигателя (МКП)
или ЭБУ двигателя
и АКП (АКП)

CA122 <АКП>

AC303555AB

Разъём: CU123 <МКП>, CU122 <АКП>

CA123 <МКП>
или
CA122 <АКП>

CA123 <МКП>

БУ двигателя (МКП)
или ЭБУ двигателя
и АКП (АКП)

CA122 <АКП>

AC303559

CA122 разъём <AКП>
(Разъём на жгуте проводов: вид со стороны ЭБУ)

AB

CA123 разъём <МКП>
(Разъём на жгуте проводов: вид со стороны ЭБУ)

14

-21

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

(7) Отсоедините разъём CA123 ЭБУ двигателя

<МКП> или разъём CA122 ЭБУ двигателя
и АКП <АКП>. Установите на место контакт
"21" <МКП> или "18" <АКП>.

(8) Подсоедините разъём с установленным на

место контактом.

B: Работает ли электровентилятор?

Останавливается ли вентилятор при
соединении вынутого из разъёма контакта
с "массой" автомобиля?
ДА :

Перейдите к этапу 7 .

НЕТ :

Замените электронный блок
электровентилятора (См.

CTP. 14-37

).

Перейдите к этапу 8 .

ЭТАП 7. Чтение кода неисправности
диагностическим прибором MUTUII/III
Записан ли в память код неисправности
системы распределённого впрыска бензина
(MPI), (См. главу 13A, "Поиск неисправностей",

CTP. 13A-11

) <4G1> или (глава 13B, "Поиск

неисправностей",

CTP. 13B-11

) <4G6>.

B: Записан ли в память код неисправности?

ДА :

Смотрите таблицу поиска причин
неисправностей по их коду (См. главу
13A, " Поиск неисправностей",

CTP. 13A-19

) <4G1> или (См. главу 13B,

"Поиск неисправностей",

CTP. 13B-19

)

<4G6>.

НЕТ :

Замените ЭБУ двигателя <МКП> или
ЭБУ двигателя и АКП <АКП> (См. главу
13А,

CTP. 13A-452

). Перейдите к этапу 8.

ЭТАП 8. Заново проверьте проявление
неисправности

B: Правильно ли работают левый и правый

электровентиляторы <4G1 (автомобили
с кондиционером)> или левый
электровентилятор и электровентилятор
конденсатора кондиционера <4G6>?
ДА :

Причина неисправности найдена
и устранена.

НЕТ :

Перейдите к этапу 1.

14

-22

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ПРОЦЕДУРА ПРОВЕРКИ № 3: Левый электровентилятор не включается {при включении
правого электровентилятора <4G1> или электровентилятора конденсатора кондиционера
<4G6>} <автомобили с кондиционером>

ЭЛЕКТРИЧЕСКАЯ СХЕМА
ВКЛЮЧЕНИЯ ЛЕВОГО И ПРАВОГО
ЭЛЕКТРОВЕНТИЛЯТОРОВ
И ЭЛЕКТРОВЕНТИЛЯТОРА
КОНДЕНСАТОРА КОНДИЦИОНЕРА

См.

CTP. 14-6

.

ОПИСАНИЕ

См.

CTP. 14-6

.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
НЕИСПРАВНОСТИ

Причиной неисправности может быть
внутренняя неисправность левого электроA
вентилятора или дефект электронного блока
электровентилятора.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправность левого электровентилятора.

•

Неисправность электронного блока
электровентилятора.

ДИАГНОСТИКА

ЭТАП 1. Проверьте электродвигатель левого
вентилятора
См.

CTP. 14-27

.

B: Электродвигатель левого вентилятора

исправен?
ДА :

Перейдите к этапу 2 .

НЕТ :

Замените электродвигатель левого
вентилятора (См.

CTP. 14-37

).

Перейдите к этапу 3 .

ЭТАП 2. Проверьте электронный блок
электровентилятора
См.

CTP. 14-26

.

B: Электронный блок электровентилятора

исправен?
ДА :

Перейдите к этапу 3 .

НЕТ :

Замените электронный блок
электровентилятора (См.

CTP. 14-37

).

Перейдите к этапу 3 .

ЭТАП 3. Заново проверьте проявление
неисправности

B: Работает ли левый электровентилятор

(при включении правого электровентилятора
<4G1> или электровентилятора конденсатора
кондиционера <4G6>)?
ДА :

Причина неисправности найдена
и устранена.

НЕТ :

Перейдите к этапу 1 .

14

-23

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ПРОЦЕДУРА ПРОВЕРКИ № 4: Электровентилятор (правый) <4G1> или электровентилятор
конденсатора кондиционера <4G6>не работают {когда включается электровентилятор
(левый)} <Автомобили с кондиционером>

ЭЛЕКТРИЧЕСКАЯ СХЕМА
ВКЛЮЧЕНИЯ ЛЕВОГО И ПРАВОГО
ЭЛЕКТРОВЕНТИЛЯТОРОВ
И ЭЛЕКТРОВЕНТИЛЯТОРА
КОНДЕНСАТОРА КОНДИЦИОНЕРА

См.

CTP. 14-6

.

ОПИСАНИЕ

См.

CTP. 14-6

.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
НЕИСПРАВНОСТИ

Причиной неисправности может быть
внутренняя неисправность правого
электровентилятора <4G1> или электроA
вентилятора конденсатора кондиционера
<4G6> или дефект электронного блока
электровентилятора.

ВОЗМОЖНЫЕ ПРИЧИНЫ
НЕИСПРАВНОСТИ

•

Неисправность правого электровентилятора
<4G1> или электровентилятора
конденсатора кондиционера <4G6>.

•

Неисправность электронного блока
электровентилятора.

ДИАГНОСТИКА

ЭТАП 1. Проверьте правый
электровентилятор <4G1> или
электровентилятор конденсатора
кондиционера <4G6>
Проверка электродвигателя правого
вентилятора. (См.

CTP. 14-27

) <4G1>.

Проверка электродвигателя конденсатора
кондиционера. (См. главу 55,

CTP. 55-114

).

<4G6>.

B: Исправны ли правый электровентилятор

<4G1> или электровентилятор конденсатора
кондиционера <4G6>?
ДА :

Перейдите к этапу 2 .

НЕТ :

Замените правый электровентилятор
(См.

CTP. 14-37

) <4G1> или

электровентилятор конденсатора
кондиционера (См. главу 55,

CTP. 55-113

) <4G6>. Перейдите

к этапу 3.

ЭТАП 2. Проверьте электронный блок
электровентилятора
Смотрите

CTP. 14-26

.

B: Электронный блок электровентилятора

исправен?
ДА :

Перейдите к этапу 3.

НЕТ :

Замените электронный блок
электровентилятора (См.

CTP. 14-37

).

Перейдите к этапу 3.

ЭТАП 3. Заново проверьте проявление
неисправности

B: Работает ли правый электровентилятор

<4G1> или электровентилятор конденсатора
кондиционера <4G6> (при включении левого
электровентилятора)?
ДА :

Причина неисправности найдена
и устранена.

НЕТ :

Перейдите к этапу 1.
