Mitsubishi Lancer / Lancer Wagon. Руководство - часть 658

14

-12

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

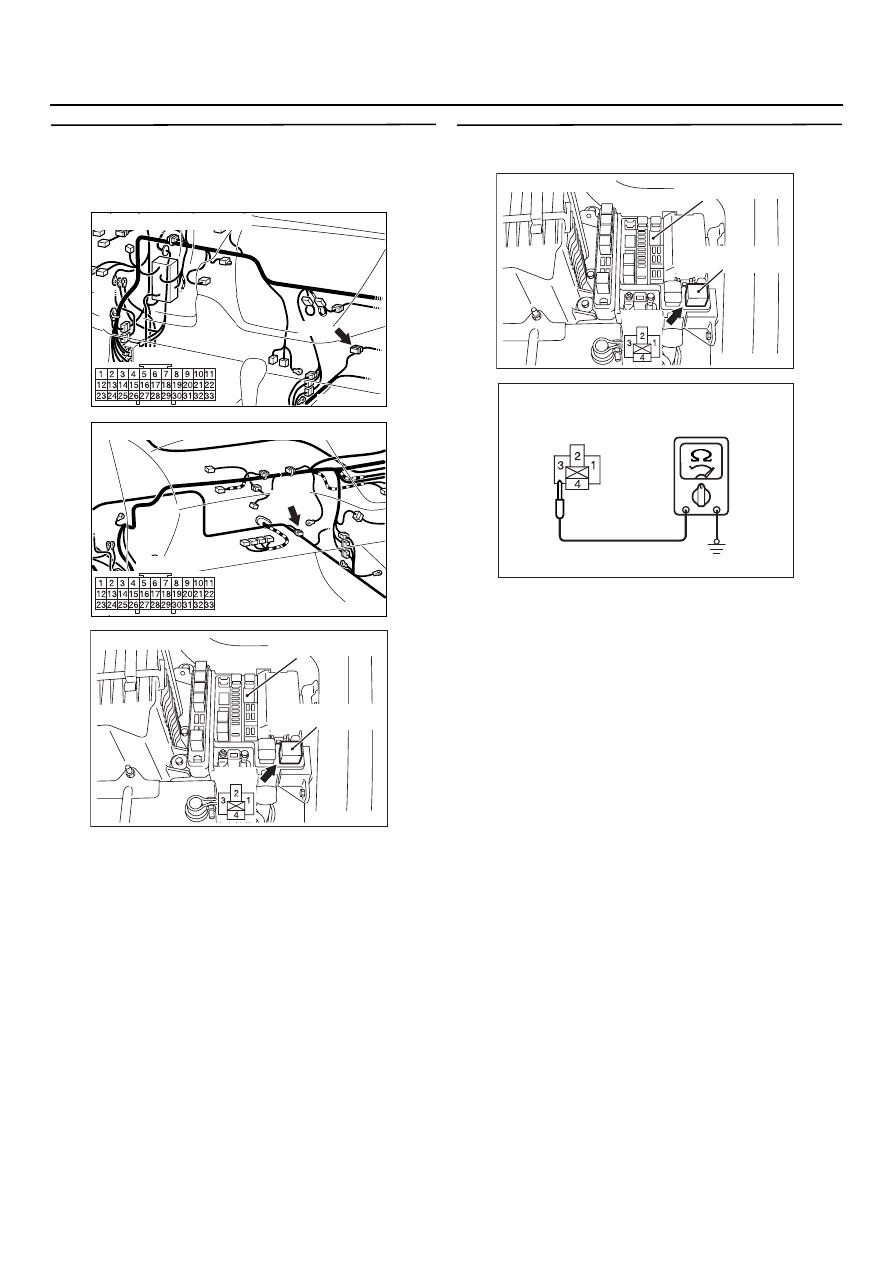

ЭТАП 13. Проверьте проводку между
контактом "33" разъёма CU12 <LHD> или
CU134 <RHD> и контактом "1" разъёма AU09X
реле электровентилятора

B: Проводка исправна?

ДА :

Возможно, что вы столкнулись
 "пропадающей" неисправностью
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте неисправную
проводку. Перейдите к этапу 24 .

ЭТАП 14. Проверьте соединение с "массой"
разъёма AU09X реле электровентилятора

(1)Снимите реле электровентилятора и

измерьте сопротивление между

"массовым" контактом разъёма реле в

блоке реле и предохранителей и "массой".

(1) Измерьте сопротивление между выводом "3"

разъёма АA09X реле электровентилятора
и "массой".

•

Должно иметься надёжное соединение
с "массой".

(2) Вставьте реле на место.

B: Имеется ли соединение с "массой"?

ДА :

Возможно, что вы столкнулись
с "пропадающей" неисправностью
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Перейдите к этапу 15 .

AC303524

Разъём: CU12 <Левый руль>

AB

CA12

CA12

AC303525

Разъём: CU134 <Правый руль>

AB

CA134

CA134

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC303533 AB

AA09X Разъём
(в блоке реле и предохранителей)

14

-13

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

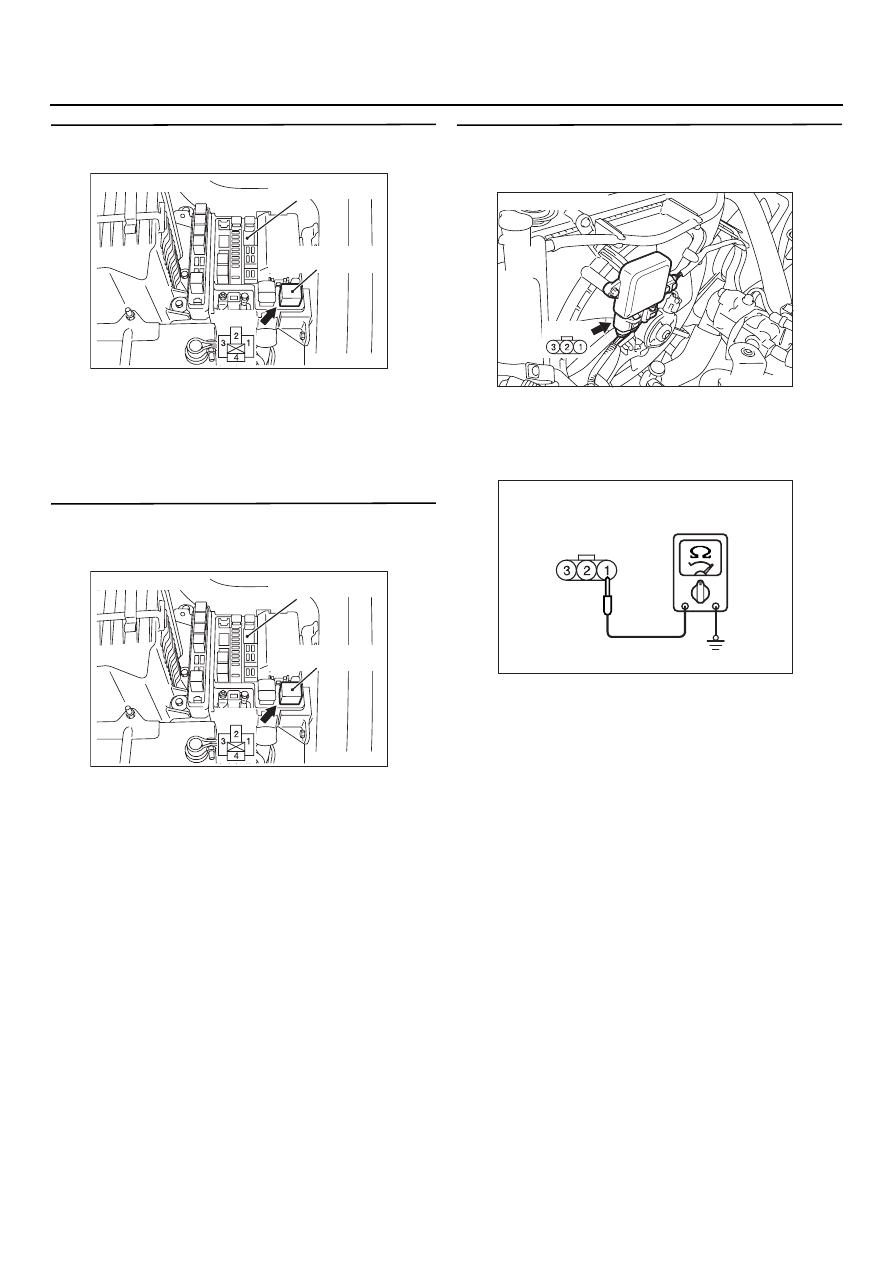

ЭТАП 15. Проверьте состояние разъёма
AU09X реле электровентилятора

B: Разъём исправен?

ДА :

Перейдите к этапу 16 .

НЕТ :

Отремонтируйте разъём или замените
блок реле и предохранителей.
Перейдите к этапу 24 .

ЭТАП 16. Проверьте проводку между
контактом "3" разъёма AU09X реле
электровентилятора и "массой"

B: Проводка исправна?

ДА :

Возможно, что вы столкнулись
с "пропадающей" неисправностью
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте неисправную
проводку. Перейдите к этапу 24 .

ЭТАП 17. Проверьте соединение с "массой"
разъёма АU18 электронного блока
электровентилятора

(1) Отсоедините разъём АA18 электронного

блока электровентилятора и измерьте
сопротивление между "массовым" выводом
разъёма и "массой".

(2) Измерьте сопротивление между выводом "1"

разъёма АA18 электронного блока
электровентилятора и "массой".

•

Должно иметься надёжное соединение
с "массой".

(3) Подсоедините разъём АA18 к электронному

блоку электровентилятора.

B: Имеется ли соединение с "массой"?

ДА :

Перейдите к этапу 20 .

НЕТ :

Перейдите к этапу 18 .

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC100293

AA18

Разъём: AU18

AD

AC303534AB

AA18 Разъём
со стороны жгута проводов

14

-14

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ЭТАП 18. Проверьте разъём АU18
электронного блока электровентилятора

B: Разъём исправен?

ДА :

Перейдите к этапу 19 .

НЕТ :

Отремонтируйте или замените
неисправный разъём. Перейдите
к этапу 24 .

ЭТАП 19. Проверьте проводку между
выводом "1" разъёма АU18 электронного
блока электровентилятора и "массой"

B: Проводка исправна?

ДА :

Возможно, что вы столкнулись
с "пропадающей" неисправностью
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте неисправную
проводку. Перейдите к этапу 24 .

ЭТАП 20. Проверьте состояние разъёма
AU18 электронного блока
электровентилятора, промежуточного
разъёма AU13 <LHD> или CU111 <RHD> и
разъёма CU123 ЭБУ двигателя<МКП> или
разъёма CU122 ЭБУ двигателя и АКП <АКП>

B: Разъёмы исправны?

ДА :

Перейдите к этапу 21 .

НЕТ :

Отремонтируйте или замените
неисправный разъём. Перейдите
к этапу 24 .

AC100293

AA18

Разъём: AU18

AD

AC100293

AA18

Разъём: AU18

AD

AC100293

AA18

Разъём: AU18

AD

AC303526

Разъём: AU13 <Левый руль>

AB

AA13

AA13

AC303527

Разъём: CU111 <Правый руль>

AB

CA111

CA111

14

-15

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

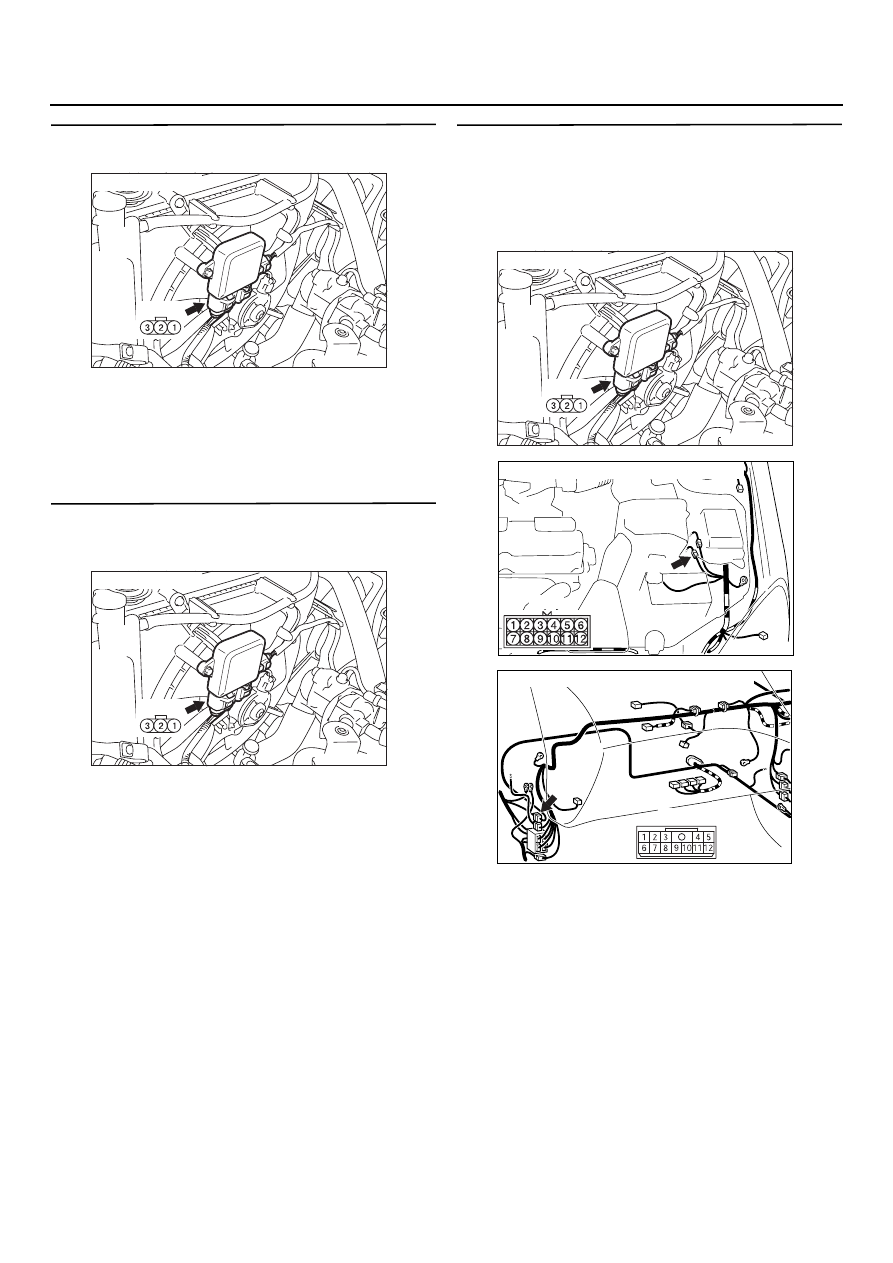

ЭТАП 21. Проверьте состояние проводки
между контактом "2" разъёма AU18
электронного блока электровентилятора
и контактом "21" разъёма CU123 ЭБУ
двигателя<МКП> или контактом "18"
разъёма CU122 ЭБУ двигателя и АКП <АКП>

B: Проводка исправна?

ДА :

Перейдите к этапу 22 .

НЕТ :

Отремонтируйте неисправную
проводку. Перейдите к этапу 24 .

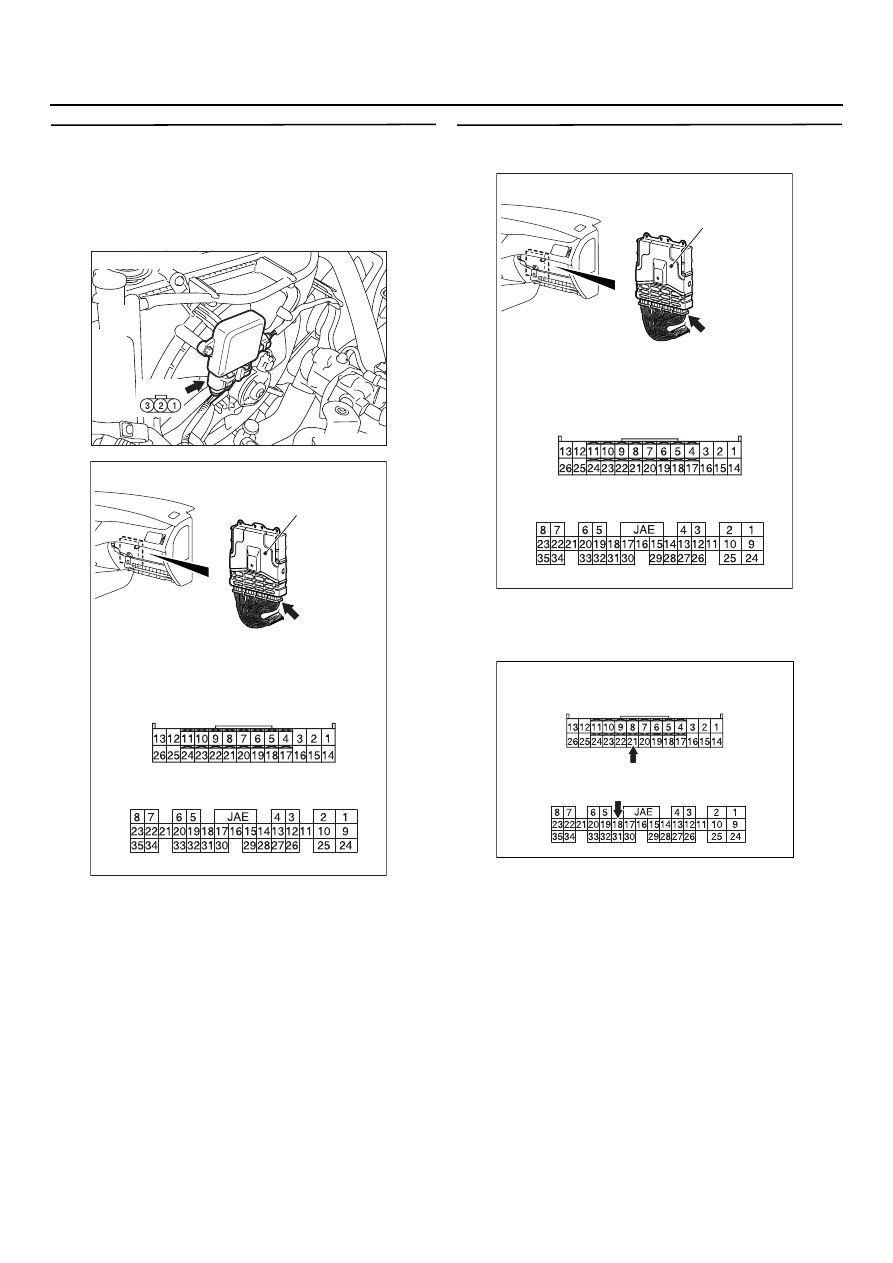

ЭТАП 22. Проверьте электронный блок
электровентилятора

(1) Отсоедините разъём CA123 ЭБУ двигателя

<МКП> или разъём CA122 ЭБУ двигателя
и АКП <АКП>.

(2) Вытяните контакт "21" разъёма <МКП>

или контакт "18" <АКП> для разрыва цепи.

(3) Подсоедините разъём, при этом указанный

контакт должен быть вынут из разъёма.

(4) Поверните ключ замка зажигания

в положение "ON" (ЗАЖИГАНИЕ).

(5) Проверьте работу электровентилятора.

•

Электровентилятор должен работать.
(с вынутым из разъёма контактом "21"
<МКП> или контактом "18" <АКП>)

•

Электровентилятор не должен работать.
(С вынутым из разъёма и
присоединённым к "массе" контактом
"21" <МКП> или контактом "18" <АКП>.)

(6) Поверните ключ замка зажигания

в положение "OFF" (ВЫКЛЮЧЕНО).

AC100293

AA18

Разъём: AU18

AD

AC303555AB

Разъём: CU123 <МКП>, CU122 <АКП>

CA123 <МКП>
или
CA122 <АКП>

CA123 <МКП>

БУ двигателя (МКП)
или ЭБУ двигателя
и АКП (АКП)

CA122 <АКП>

AC303555AB

Разъём: CU123 <МКП>, CU122 <АКП>

CA123 <МКП>
или
CA122 <АКП>

CA123 <МКП>

БУ двигателя (МКП)
или ЭБУ двигателя
и АКП (АКП)

CA122 <АКП>

AC303559

CA122 разъём <AКП>
(Разъём на жгуте проводов: вид со стороны ЭБУ)

AB

CA123 разъём <МКП>
(Разъём на жгуте проводов: вид со стороны ЭБУ)
