ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

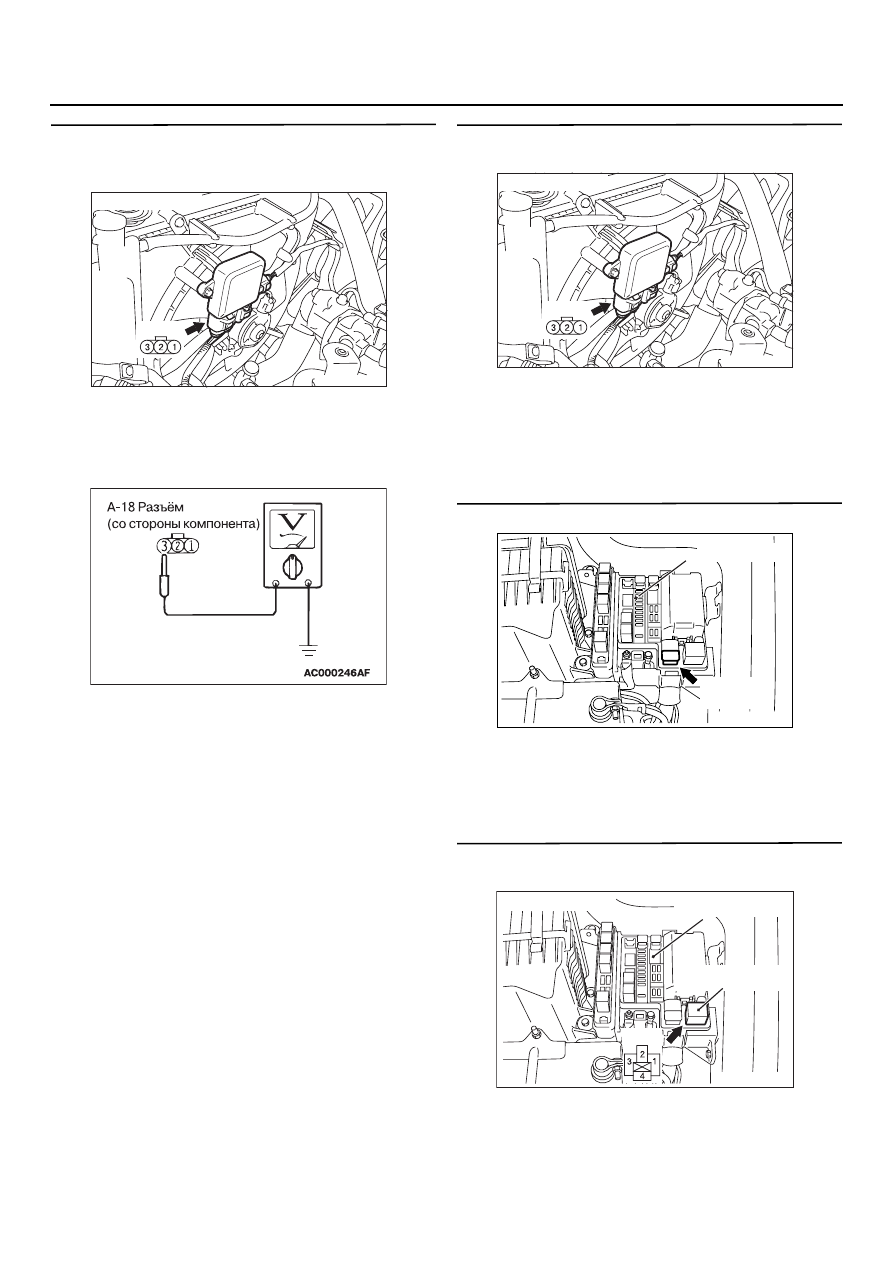

ЭТАП 2. Проверьте напряжение питания
на разъёме АU18 электронного блока
электровентилятора

(1) Отсоедините разъём АA18 электронного

блока электровентилятора .

(2) Поверните ключ замка зажигания

в положение "ON" (ЗАЖИГАНИЕ).

(3) Измерьте напряжение между выводом "3"

разъёма АA18 электронного блока
электровентилятора и "массой".

•

Вольтметр должен показать напряжение
бортовой сети.

(4) Поверните ключ замка зажигания в

положение "LOCK" (ВЫКЛЮЧЕНО).

(5) Подсоедините разъём АA18 к электронному

блоку электровентилятора.

B: Показывает ли вольтметр напряжение

бортовой сети?
ДА :

Перейдите к этапу 17 .

НЕТ :

Перейдите к этапу 3 .

ЭТАП 3. Проверьте разъём АU18
электронного блока электровентилятора

B: Разъём исправен?

ДА : .

Перейдите к этапу 4 .

НЕТ : .

Отремонтируйте или замените

неисправный разъём. Перейдите
к этапу 24 .

ЭТАП 4. Проверьте плавкую вставку № 2

B: Плавкая вставка №2 исправна?

ДА : .

Перейдите к этапу 5 .

НЕТ : .

Замените плавкую вставку №2.

Перейдите к этапу 24 .

ЭТАП 5. Проверьте напряжение питания
на разъёме АU09Х реле электровентилятора

AC100293

AA18

Разъём: AU18

AD

AC100293

AA18

Разъём: AU18

AD

AC303509

AB

Плавкая
вставка №2

Блок реле
и предохранителей

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

14

-9

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

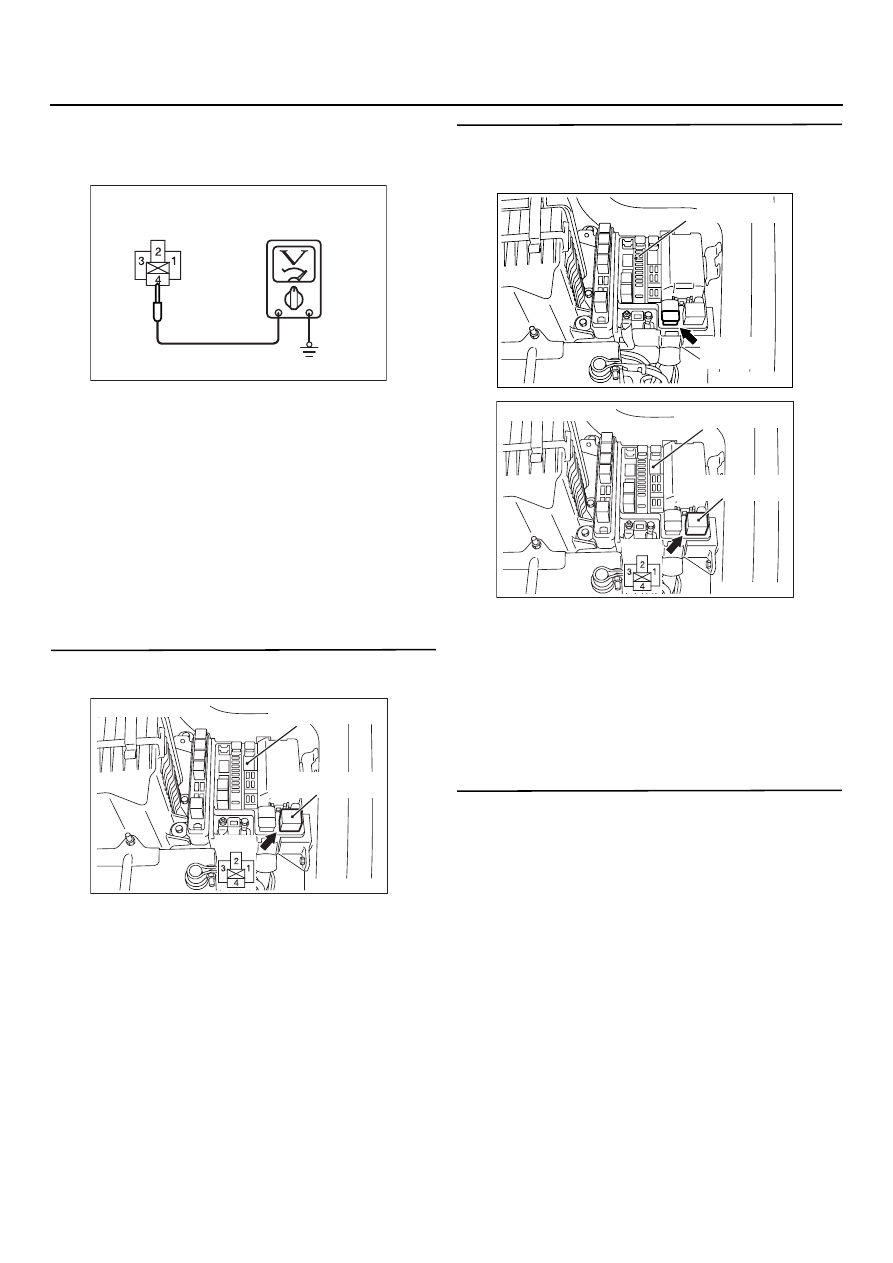

(1) Снимите реле электровентилятора.
(2) Поверните ключ замка зажигания

в положение "ON" (ЗАЖИГАНИЕ).

(3) Измерьте напряжение между выводом "4"

разъёма АA09X реле электровентилятора
и "массой".

•

Вольтметр должен показать напряжение
бортовой сети.

(4) Поверните ключ замка зажигания в

положение "LOCK" (ВЫКЛЮЧЕНО).

(5) Вставьте реле на место.

B: Показывает ли вольтметр напряжение

бортовой сети?
ДА :

Перейдите к этапу 8 .

НЕТ :

Перейдите к этапу 6 .

ЭТАП 6. Проверьте состояние разъёма
AU09X реле электровентилятора

B: Разъём исправен?

ДА :

Перейдите к этапу 7 .

НЕТ :

Отремонтируйте разъём или замените
блок реле и предохранителей.
Перейдите к этапу 24 .

ЭТАП 7. Проверьте состояние проводки
между плавкой вставкой №2 и контактом "4"
разъёма AU09X реле электровентилятора

B: Проводка исправна?

ДА :

Возможно, что вы столкнулись
с "пропадающей" неисправностью
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте неисправную
проводку. Перейдите к этапу 24 .

ЭТАП 8. Проверьте реле
электровентилятора
См.

CTP. 14-27

.

B: Реле электровентилятора исправно?

ДА :

Перейдите к этапу 9 .

НЕТ :

Замените реле электровентилятора
Перейдите к этапу 24 .

AC303511AB

AA09X Разъём
(в блоке реле и предохранителей)

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC303509

AB

Плавкая
вставка №2

Блок реле
и предохранителей

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

14

-10

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

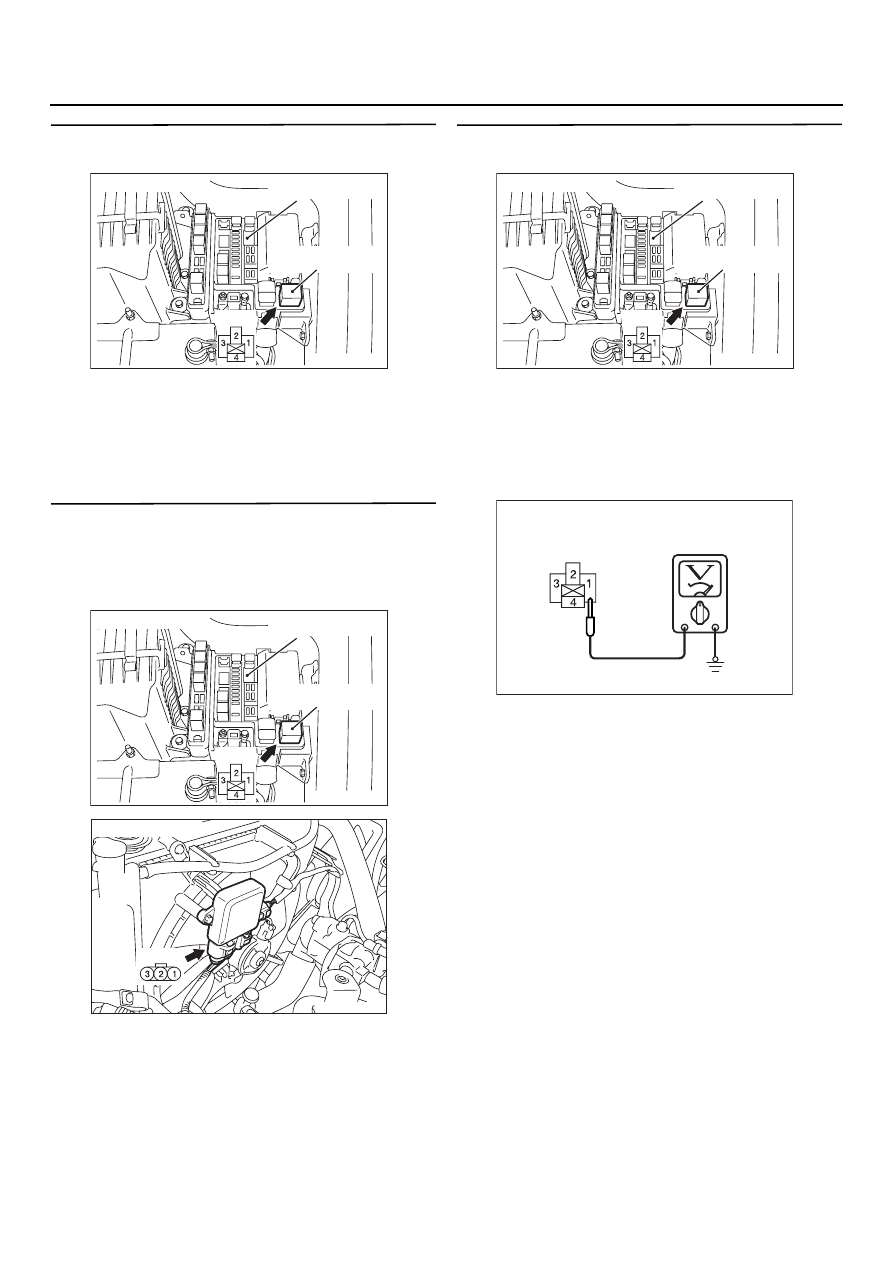

ЭТАП 9. Проверьте состояние разъёма
AU09X реле электровентилятора

B: Разъём исправен?

ДА :

Перейдите к этапу 10 .

НЕТ :

Отремонтируйте разъём или замените
блок реле и предохранителей.
Перейдите к этапу 24 .

ЭТАП 10. Проверьте проводку между
контактом "2" разъёма AU09X реле
электровентилятора и контактом "3"
разъёма АU18 электронного блока
электровентилятора

B: Проводка исправна?

ДА :

Перейдите к этапу 11 .

НЕТ :

Отремонтируйте неисправную
проводку. Перейдите к этапу 24 .

ЭТАП 11. Проверьте напряжение питания
на разъёме АU09Х реле электровентилятора

(1) Снимите реле электровентилятора и

измерьте сопротивление между "массовым"
контактом разъёма реле в блоке реле
и предохранителей и "массой".

(2) Поверните ключ замка зажигания

в положение "ON" (ЗАЖИГАНИЕ).

(3) Измерьте напряжение между выводом "1"

разъёма АA09X реле электровентилятора
и "массой".

•

Вольтметр должен показать напряжение
бортовой сети.

(4) Поверните ключ замка зажигания

в положение "LOCK" (ВЫКЛЮЧЕНО).

(5) Вставьте реле на место.

B: Показывает ли вольтметр напряжение

бортовой сети?
ДА :

Перейдите к этапу 14 .

НЕТ :

Перейдите к этапу 12 .

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC100293

AA18

Разъём: AU18

AD

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей

AC303517AB

AA09X Разъём
(в блоке реле и предохранителей)

14

-11

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

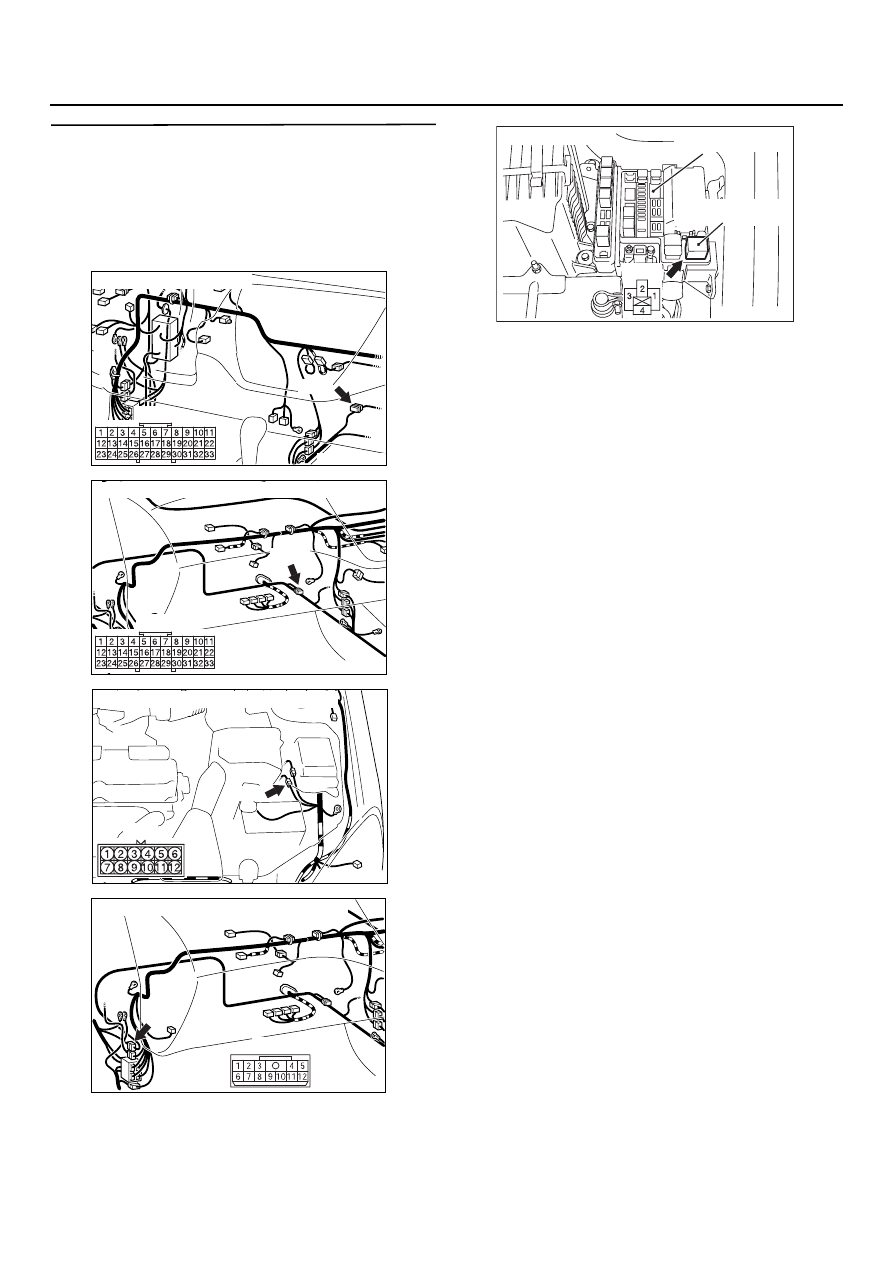

ЭТАП 12. Проверьте разъём CU12
<автомобили с левым расположением
рулевого управления U LHD> или CU134
<автомобили с правым расположением
рулевого управления U RHD>, промежутоU
чный разъём AU13 <LHD> или CU111 <RHD>
и разъём реле электровентилятора AU09X

B: Разъёмы исправны?

ДА :

Перейдите к этапу 13 .

НЕТ :

Отремонтируйте или замените
неисправный разъём. Перейдите
к этапу 24 .

AC303524

Разъём: CU12 <Левый руль>

AB

CA12

CA12

AC303525

Разъём: CU134 <Правый руль>

AB

CA134

CA134

AC303526

Разъём: AU13 <Левый руль>

AB

AA13

AA13

AC303527

Разъём: CU111 <Правый руль>

AB

CA111

CA111

AC303510AB

Разъём: AU09X

A-09X

Реле
электровентилятора

Блок реле
и предохранителей
