КОРОБКА ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

>>F<< УСТАНОВКА ТРОСА
СЕЛЕКТОРА (СО СТОРОНЫ КОРОБКИ
ПЕРЕДАЧ)

1. Установите селекторный рычаг коробки

передач в положение "N".

2. Переместите рычаг селектора в положение

"N".

3. Установите кронштейн троса в прорезь

селекторного рычага и слегка наверните
гайку. Осторожно нажмите на трос селектора
в направлении прорези селекторного рычага.
Нажимайте на трос до тех пор, пока он не
натянется. Затяните гайку с установленным
моментом.

Величина момента затяжки: 12

±

 2 Н

⋅

м

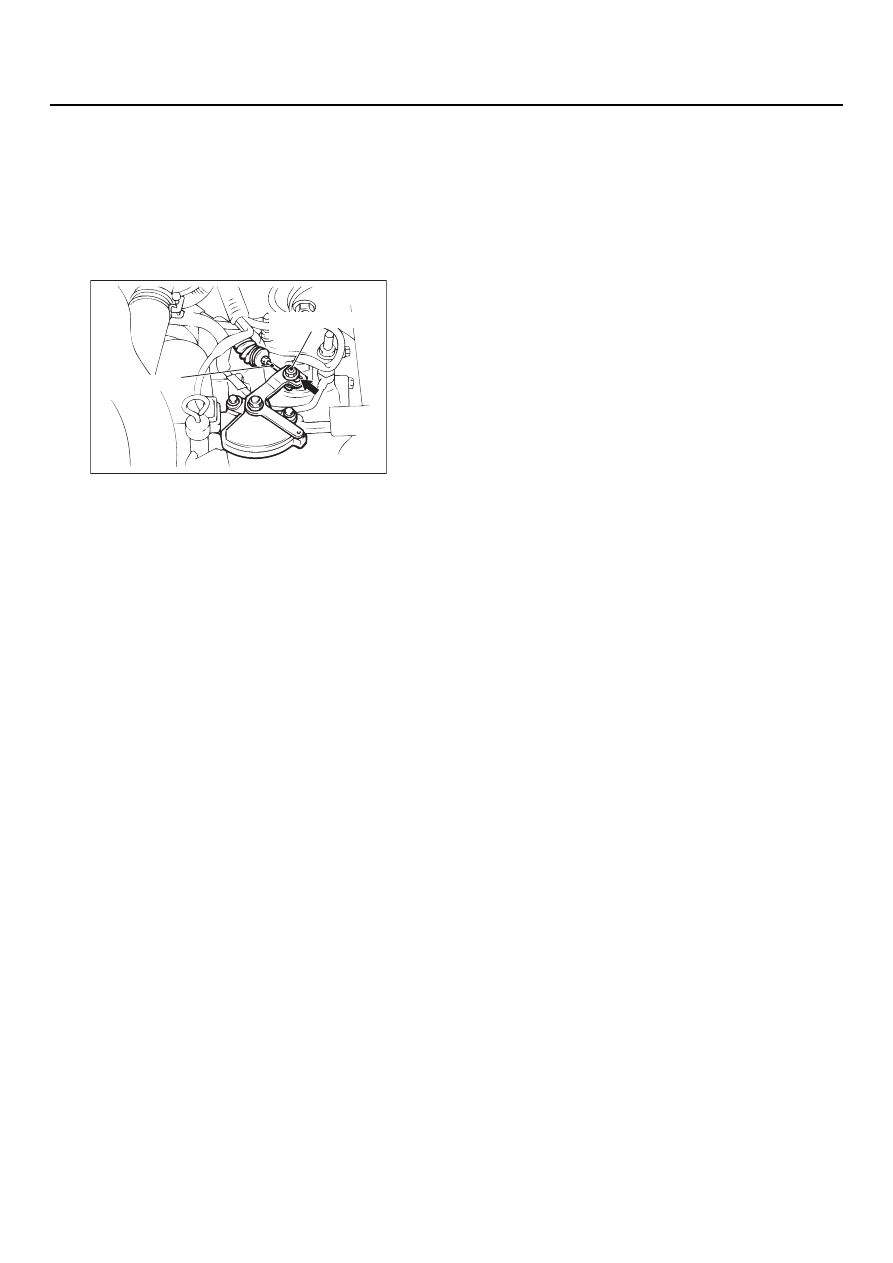

AC001632 AG

Трос селектора

Регулировочная
гайка

14

-1

ГЛАВА 14

СИСТЕМА ОХЛАЖДЕНИЯ

ДВИГАТЕЛЯ

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . .

14

-2

ДАННЫЕ ДЛЯ КОНТРОЛЯ
И РЕГУЛИРОВКИ. . . . . . . . . . . . .

14

-2

НИЗКОЗАМЕРЗАЮЩАЯ
ЖИДКОСТЬ . . . . . . . . . . . . . . . . .

14

-3

ГЕРМЕТИКИ  . . . . . . . . . . . . . . . .

14

-3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
И ПРИСПОСОБЛЕНИЯ  . . . . . . . .

14

-4

ПОИСК НЕИСПРАВНОСТЕЙ  . . . .

14

-5

ТАБЛИЦА ПОИСКА ПРИЧИН НЕИСПРАВНОСТЕЙ
ПО НАЗВАНИЮ  . . . . . . . . . . . . . . . . . . . . .

14

-5

МЕТОДИКА ПОИСКА ПРИЧИН НЕИСПРАВНОСТЕЙ
ПО ИХ НАЗВАНИЮ  . . . . . . . . . . . . . . . . . .

14

-6

ОПЕРАЦИИ ТО, ВЫПОЛНЯЕМЫЕ
НЕПОСРЕДСТВЕННО
НА АВТОМОБИЛЕ . . . . . . . . . . . .

14

-24

ПРОВЕРКА НЕГЕРМЕТИЧНОСТИ СИСТЕМЫ
ОХЛАЖДЕНИЯ . . . . . . . . . . . . . . . . . . . . . .

14

-24

ПРОВЕРКА ДАВЛЕНИЯ ОТКРЫТИЯ
КЛАПАНА В КРЫШКЕ РАДИАТОРА . . . . .

14

-24

ЗАМЕНА ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ  . . . . . . . . . . . . . . . . . . . . . . . .

14

-24

ОПРЕДЕЛЕНИЕ КОНЦЕНТРАЦИИ РАСТВОРА
НИЗКОЗАМЕРЗАЮЩЕЙ ЖИДКОСТИ . . .

14

-26

ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА
ЭЛЕКТРОВЕНТИЛЯТОРА  . . . . . . . . . . . . .

14

-26

ПРОВЕРКА РЕЛЕ
ЭЛЕКТРОВЕНТИЛЯТОРА  . . . . . . . . . . . . .

14

-27

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ВЕНТИЛЯТОРА . . . . . . . . . . . . . . . . . . . . . .

14

-27

ТЕРМОСТАТ . . . . . . . . . . . . . . . . .

14

-28

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

14

-28

ПРОВЕРКА КОМПОНЕНТОВ . . . . . . . . . . .

14

-30

НАСОС ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ  . . . . . . . . . . . . . . . . .

14

-31

СНЯТИЕ И УСТАНОВКА <4G1>  . . . . . . . .

14

-31

СНЯТИЕ И УСТАНОВКА <4G6>  . . . . . . . .

14

-32

ВОДЯНЫЕ ШЛАНГИ И ВОДЯНАЯ
ТРУБА . . . . . . . . . . . . . . . . . . . . . .

14

-33

СНЯТИЕ И УСТАНОВКА <4G1>  . . . . . . . .

14

-33

СНЯТИЕ И УСТАНОВКА <4G6>  . . . . . . . .

14

-35

ПРОВЕРКА КОМПОНЕНТОВ . . . . . . . . . . .

14

-36

РАДИАТОР . . . . . . . . . . . . . . . . . .

14

-37

СНЯТИЕ И УСТАНОВКА   . . . . . . . . . . . . . .

14

-37

14

-2

ОБЩИЕ СВЕДЕНИЯ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ОБЩИЕ СВЕДЕНИЯ

M1141000100371

Система охлаждения предназначена для
поддержания оптимальной температуры всех
деталей на любых режимах работы двигателя.
Система охлаждения A замкнутая, с принудиA
тельной циркуляцией охлаждающей жидкости,
работающая под избыточным давлением. Если
температура жидкости превысит установленный
предел, то открывается клапан термостата и

жидкость начинает циркулировать через
радиатор, отдавая при этом избыточное тепло
окружающему воздуху. Насос охлаждающей
жидкости центробежного типа, приводится
ремнём генератора от коленчатого вала
двигателя. Радиатор трубчатоAленточный,
с циркуляцией охлаждающей жидкости от
верхнего бачка к нижнему.

ДАННЫЕ ДЛЯ КОНТРОЛЯ И РЕГУЛИРОВКИ

M1141000300416

Пункт

Характеристика

Радиатор

Мощность
рассеивания,
кДж/ч

4G13

Автомобили в стандартной
комплектации:

137,720

Автомобили с повышенной
мощностью рассеивания
радиатора (заказное
оборудование)

161,288

4G18

Автомобили в стандартной
комплектации:

161,288

Автомобили с повышенной
мощностью рассеивания
радиатора (заказное
оборудование)

181,800

4G63

181,800

Теплообменник
АКП

Мощность рассеивания, кДж/ч

5,651

Пункт

Номинальное
значение

Предельное
допускаемое
значение

Давление открытия выпускного клапана пробки
радиатора, кПа

93 A 123

Не менее 83

Допустимая концентрация антифриза %

30 A 60

A

Снимите
термостат

Температура открытия
клапана,

°

С

4G1

88 ± 1,5

A

4G6

82 ± 1,5

A

Температура полного
открытия клапана,

°

С

4G1

100

A

4G6

95

A

Ход клапана, мм

8,5 или более

A

14

-3

НИЗКОЗАМЕРЗАЮЩАЯ ЖИДКОСТЬ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

НИЗКОЗАМЕРЗАЮЩАЯ ЖИДКОСТЬ

M1141000400338

ГЕРМЕТИКИ

M1141000500324

Пункт

Марка охлаждающей жидкости

Объём, л

Ёмкость системы
охлаждения двигателя
(включая объём в
расширительном бачке)

DIAQUEEN SUPER LONG LIFE COOLANT
или аналог

4G1

5,0

4G6

7,0

Пункт

Наименование герметика

Сливная пробка блока цилиндров

3M номенклатурный номер 4171 для резьбовых
соединений или аналог

Насос охлаждающей жидкости <4G1>,
корпус термостата <4G6>, выходной
патрубок головки цилиндров <4G6>

MITSUBISHI GENUINE номенклатурный номер
MD970389 или аналог
