МЕХАНИЗМЫ БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ И РЫЧАГА СЕЛЕКТОРА

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

МЕХАНИЗМЫ БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ

И РЫЧАГА СЕЛЕКТОРА

ДЕМОНТАЖ И УСТАНОВКА

M1232001200422

ВНИМАНИЕ

При демонтаже и установке троса механизма блокировки рычага селектора и троса
механизма блокировки замка зажигания соблюдайте осторожность, чтобы не ударить
элктронный блок управления системой подушек безопасности.

Операции, выполняемые до демонтажа и после
установки
Демонтаж передней напольной консоли
(См.  главу 52A, "Передняя напольная консоль",

CTP. 52A-6

).

AC304525

1

2

3

4

5

6

7

12

± 2 H· м

H

AB

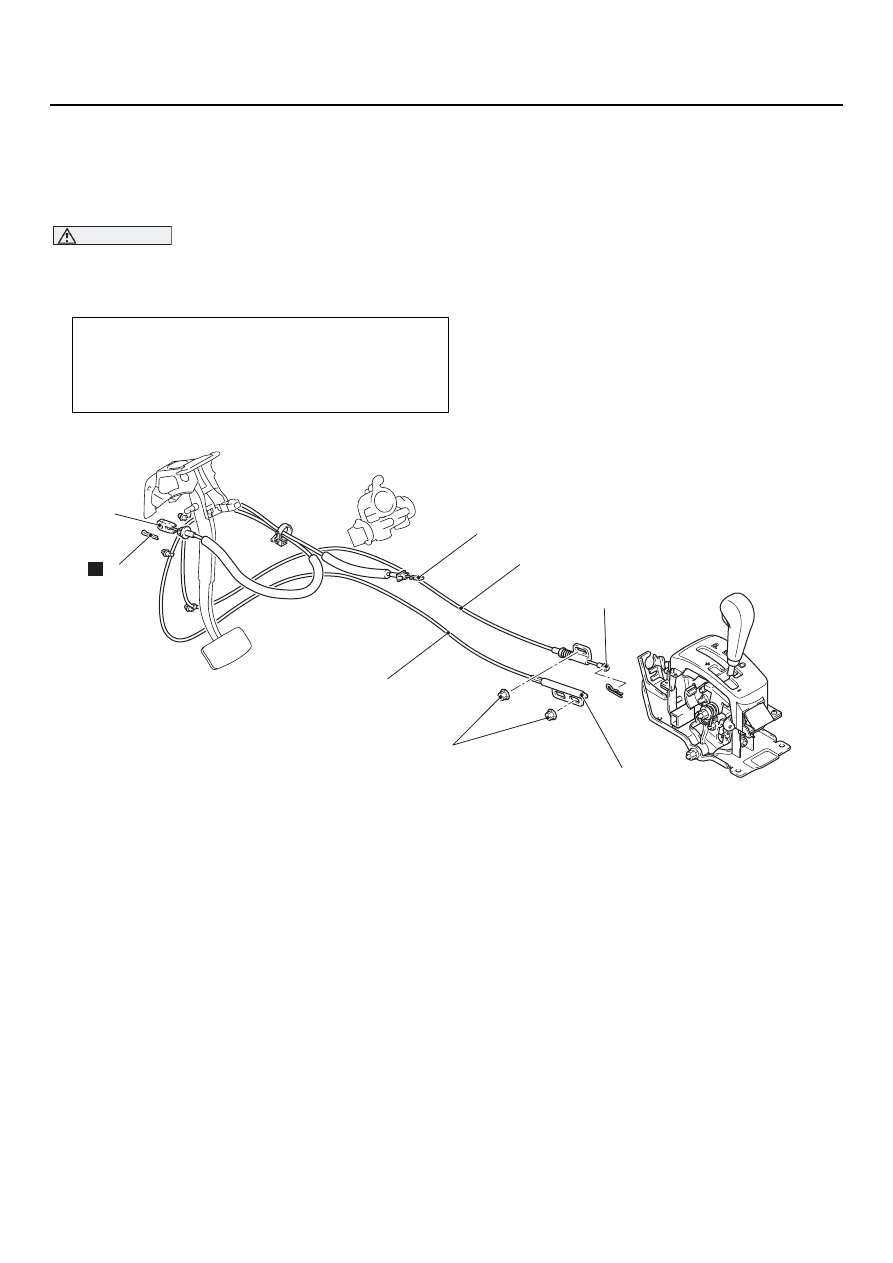

Последовательность
демонтажа троса механизма
блокировки замка зажигания

>>C<<

1.

Селекторный конец троса
механизма блокировки замка
зажигания (со стороны узла
рычага селектора).

•

Нижняя крышка.

<<А>> >>B<<

2.

Конец троса механизма
блокировки замка зажигания
(со стороны валика блокировки
рулевого вала).

3.

Трос механизма блокировки
замка зажигания.

Последовательность
демонтажа троса механизма
блокировки рычага
селектора

>>А<<

4.

Селекторный конец троса
механизма блокировки рычага
селектора (со стороны узла
рычага селектора).

•

Нижняя крышка.

5.

Шплинт.

6.

Конец троса механизма
блокировки рычага селектора
(со стороны тормозной педали).

7.

Трос механизма блокировки
рычага селектора.

23A

-186

МЕХАНИЗМЫ БЛОКИРОВКИ ЗАМКА ЗАЖИГАНИЯ И РЫЧАГА СЕЛЕКТОРА

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

УКАЗАНИЯ К ДЕМОНТАЖУ

<<A>> ДЕМОНТАЖ ТРОСА
МЕХАНИЗМА БЛОКИРОВКИ ЗАМКА
ЗАЖИГАНИЯ (СО СТОРОНЫ ВАЛИКА
БЛОКИРОВКИ РУЛЕВОГО ВАЛА)

Поверните ключ зажигания в положение "LOCK"
(OFF) и выньте трос механизма блокировки
замка зажигания.

УКАЗАНИЯ К УСТАНОВКЕ

>>A<< УСТАНОВКА ТРОСА
МЕХАНИЗМА БЛОКИРОВКИ РЫЧАГА
СЕЛЕКТОРА (СО СТОРОНЫ УЗЛА
РЫЧАГА СЕЛЕКТОРА)

1. Переместите рычаг селектора в положение

"P".

2. Зафиксируйте трос механизма блокировки

рычага селектора в положении, в котором
селекторный конец троса находится выше
красной линии, нанесенной на стопорном
кулачке механизма.

3. Проверьте функционирование рычага

селектора (См.

CTP. 23A-178

).

>>B<< УСТАНОВКА ТРОСА
МЕХАНИЗМА БЛОКИРОВКИ ЗАМКА
ЗАЖИГАНИЯ (СО СТОРОНЫ ВАЛИКА
БЛОКИРОВКИ РУЛЕВОГО ВАЛА)

Поверните ключ зажигания в положение "LOCK"
(OFF) и установите трос механизма блокировки
замка зажигания.

>>C<< УСТАНОВКА ТРОСА
МЕХАНИЗМА БЛОКИРОВКИ ЗАМКА
ЗАЖИГАНИЯ (СО СТОРОНЫ УЗЛА
РЫЧАГА СЕЛЕКТОРА)

1. Переместите рычаг селектора в положение

"P".

2. Поверните ключ зажигания в положение

"LOCK" (OFF).

3. Переместите шайбу и пружину в направлении

стопорного кулачка, вставьте трос в крон
штейн и освободите пружину.

4.  Слегка нажмите на трос в направлении

корпуса механизма блокировки замка
зажигания (в направлении стрелки A).
Нажимайте на трос до тех пор, пока он
не остановится, и ушко троса не поравняется
с осью на стопорном кулачке. Затяните
стопорную гайку. Закрепите ушко троса
на оси стопорного кулачка.

Величина момента затяжки: 12

±

 2 Н

⋅

м

5. Проверьте функционирование рычага

селектора (См.

CTP. 23A-178

).

AC001628 AD

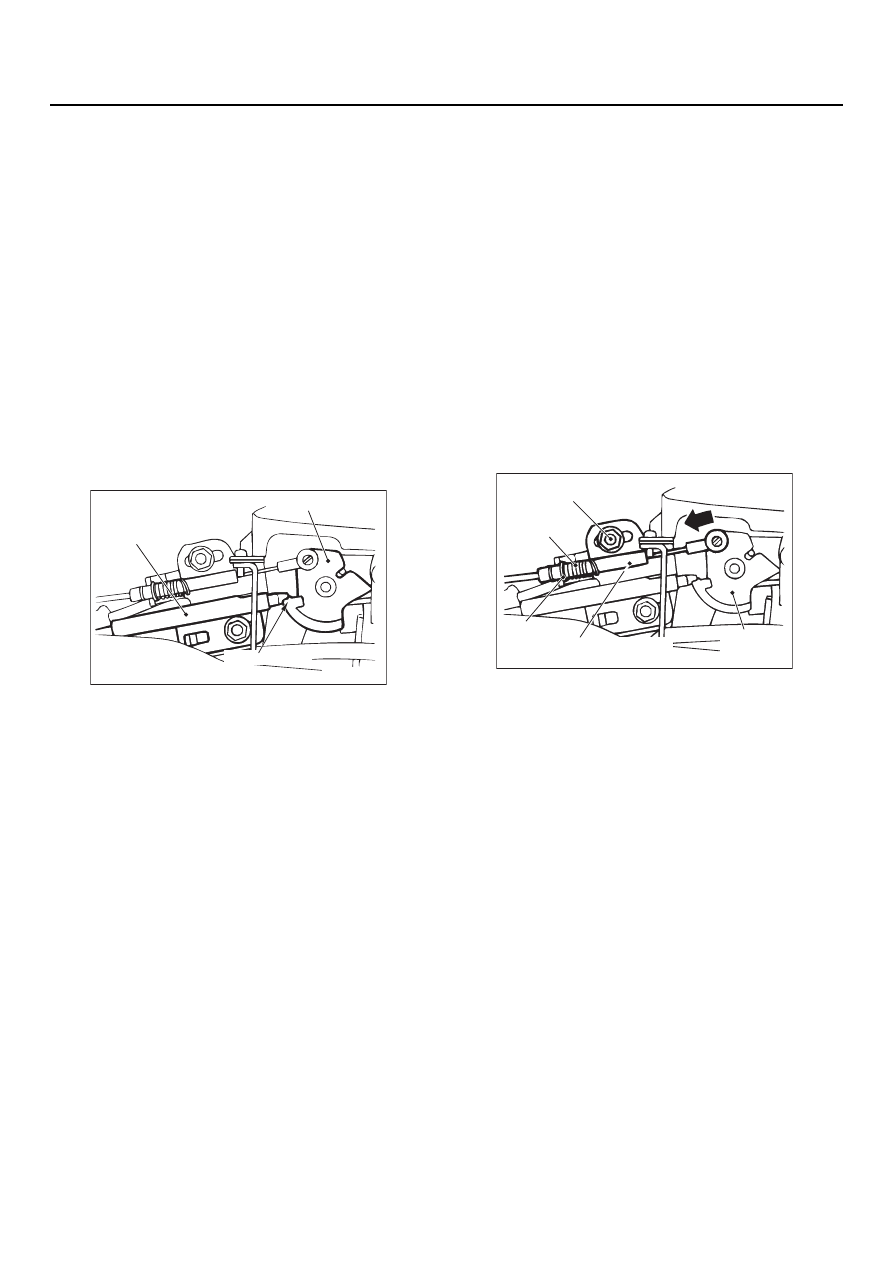

Стопорный кулачок

Трос механизма блокировки
рычага селектора

Красная метка

AC0001627

Стопорный
кулачок

Стопорная гайка

Шайба

Пружина

A

AD

Трос механизма блокировки
замка зажигания

23A

-187

КОРОБКА ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

КОРОБКА ПЕРЕДАЧ

ДЕМОНТАЖ И УСТАНОВКА

M1231005700426

ВНИМАНИЕ

*

: Этим символом отмечены элементы, которые сначала следует затянуть предварительно.

Окончательная затяжка этих элементов производится после установки автомобиля
в горизонтальное положение и полного приложения веса двигателя к кузову автомобиля.

Операции, выполняемые перед демонтажом

•

Демонтаж нижней крышки.

•

Слив охлаждающей жидкости двигателя
(См. главу 14, "Техническое обслуживание
без демонтажа с автомобиля",

CTP. 14-24

).

•

Слив из коробки передач рабочей жидкости
(См.

CTP. 23A-163

).

•

Демонтаж приемной выпускной трубы (см. главу 15,
"Выпускная труба и основной глушитель",

CTP. 15-13

).

•

Демонтаж узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

•

Демонтаж аккумуляторной батареи и ее
установочной площадки.

Операции, выполняемые после установки

•

Установка аккумуляторной батареи и ее
установочной площадки.

•

Установка узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

•

Установка приемной выпускной трубы (См. главу 15,
"Выпускная труба и основной глушитель",

CTP. 15-13

).

•

Заполнение системы охлаждения двигателя
(См. главу 14, "Техническое обслуживание без
демонтажа с автомобиля",

CTP. 14-24

).

•

Заливка в коробку передач рабочей жидкости
(См.

CTP. 23A-163

).

•

Проверка и регулировка углов установки передних
колес (См. главу 33, "Техническое обслуживание без
демонтажа с автомобиля",

CTP. 33-5

).

AC304481

1

2

3

4

5

6

7

8

12

± 2 H· м

30

± 3 H· м

48

± 6 H· м

AB

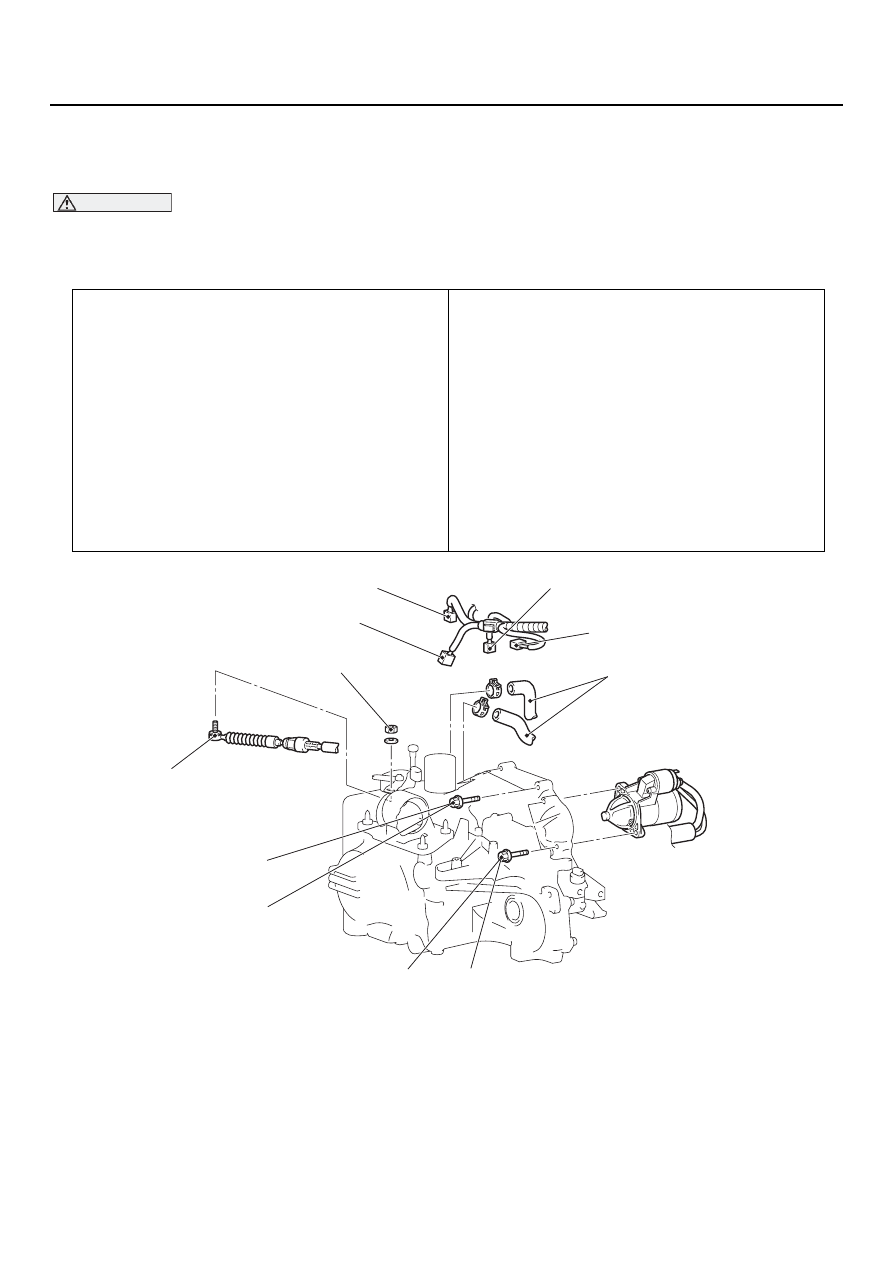

Последовательность
демонтажа

>>F<<

1.

Трансмиссионный конец троса
селектора (со стороны коробки
передач).

2.

Электрический разъем датчика
частоты вращения выходного
вала.

3.

Электрический разъем датчика
частоты вращения входного
вала.

4.

Электрический разъем
переключателя селектора.

5.

Электрический разъем
гидрораспределителя АКП.

<<А>>

6.

Болты крепления стартера.

7.

Шланги теплообменника АКП.

<<B>>

8.

Болты крепления верхней части
коробки передач.

Последовательность
демонтажа

23A

-188

КОРОБКА ПЕРЕДАЧ

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

AC304474

12

9

10

11

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

28

29

30

H

H

H

H

H

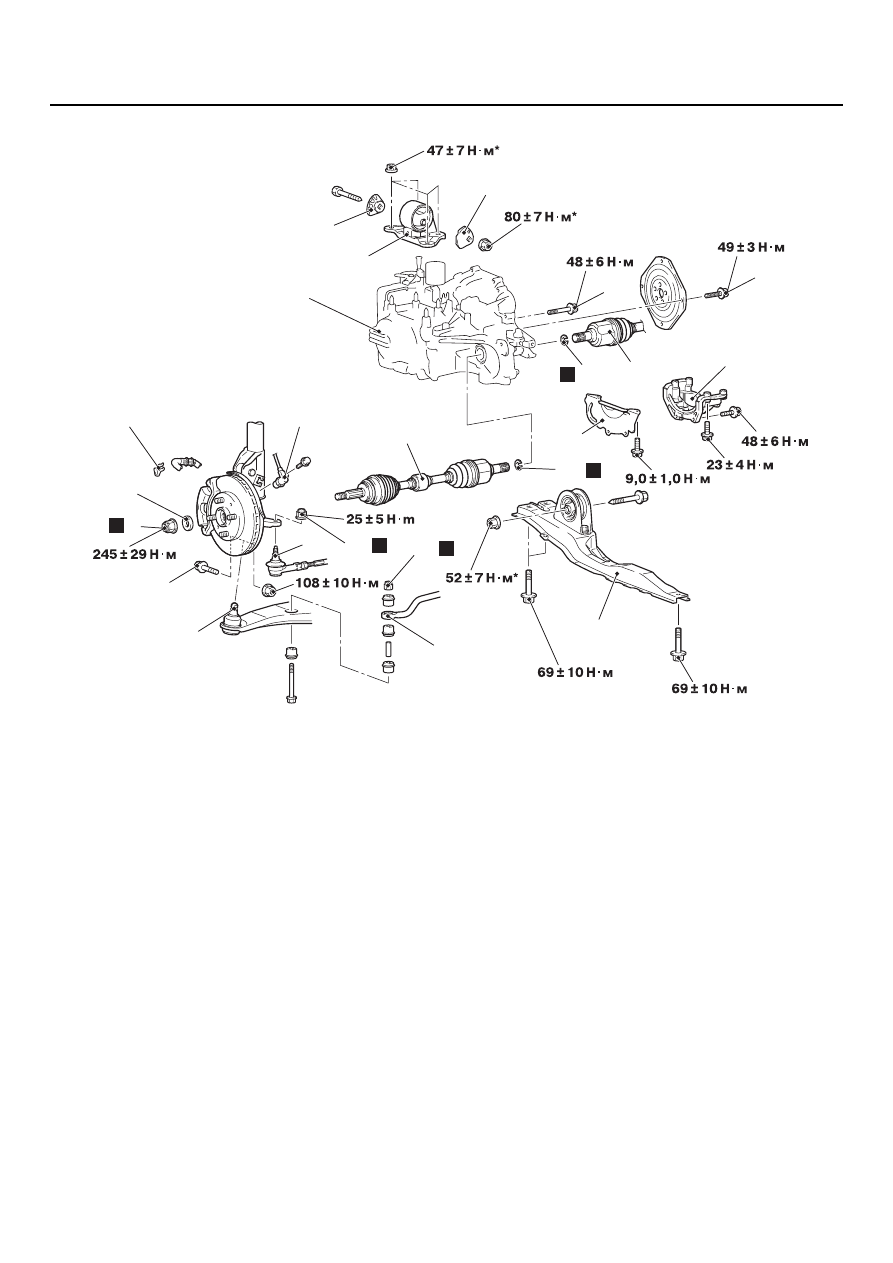

AB

•

Подъем автомобиля.

<<C>> >>E<<

9.

Гайка крпеления приводного
вала.

>>E<<

10. Шайба.
11. Датчик скорости варщения

переднего колеса.

12. Хомут тормозного шланга.

>>D<<

13. Самоконтрящаяся гайка

(крепления стабилизатора
поперечной устойчивости).

14. Стабилизатор поперечной

устойчивости.

15. Болт крепления нижнего рычага.
16. Нижняя шаровая опора.

<<D>>

17. Самоконтрящаяся гайка

(крепления наконечника рулевой
тяги).

18. Наконечник рулевой тяги.

<<E>> >>C<<

19. Приводной вал <левый>.
20. Стопорное кольцо.

<<E>> >>C<<

21. Приводной вал <правый>.
22. Стопорное кольцо.

23. Кронштейн крепления коробки

передач.

24. Крышка картера сцепления.

<<F>>

25. Болты крепления ведущего

диска.

•

Кронштейн нижней опоры
двигателя (См. главу 32, "Опоры
двигателя, цетральная балка
в сборе",

CTP. 32-7

).

26. Цетральная балка в сборе
27. Кронштейн опоры коробки

передач.

>>B<<

28. Ограничитель опоры коробки

передач.

<<G>>

•

Установка двигателя на подпорку.

•

Подставьте под коробку передач
опору. Для этого воспользуйтесь
домкратом.

29. Болты крепления нижней части

коробки передач.

>>А<<

30. Коробка передач.
