14

-32

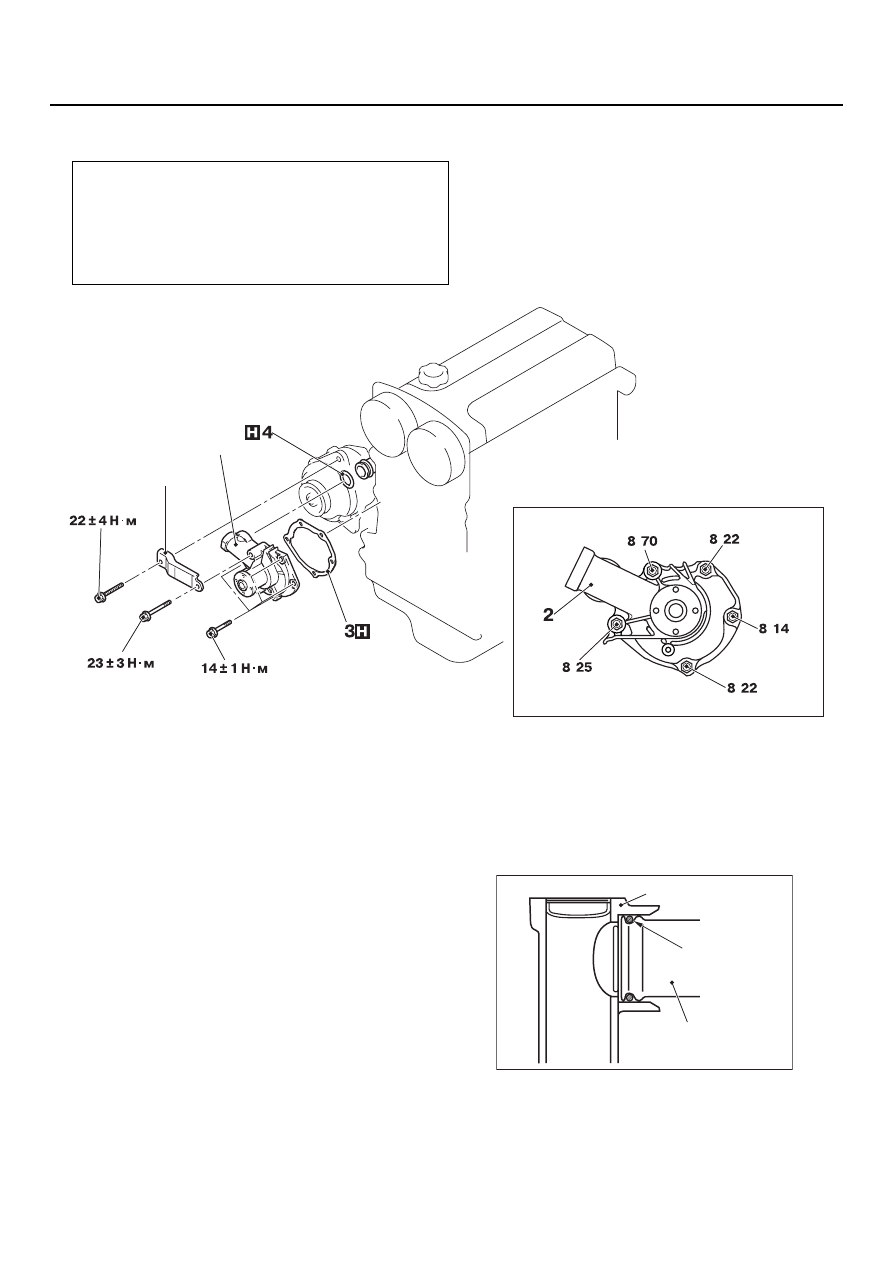

НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

СНЯТИЕ И УСТАНОВКА <4G6>

M1141002700432

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<< УСТАНОВКА РЕЗИНОВОГО
УПЛОТНИТЕЛЬНОГО КОЛЬЦА
ВОДЯНОЙ ТРУБЫ

Установите резиновое уплотнительное кольцо
в проточку на водяной трубе. Смочите
резиновое уплотнительное кольцо и
внутреннюю часть насоса охлаждающей
жидкости водой. После этого вставьте водяную
трубу в расточку на насосе охлаждающей
жидкости.

Операции, выполняемые до снятия и после
установки насоса

•

Слейте и залейте охлаждающую жидкость
(См.

CTP. 14-24

).

•

Снимите (установите) зубчатый ремень ГРМ
и уравновешивающего механизма
(См. главу 11С,

CTP. 11C-38

).

AC301467

1

2

Болты крепления

Диаметр болта х длина болта, мм

AB

Последовательность снятия

1.

Снимите натяжную скобу
генератора.

2.

Снимите насос охлаждающей
жидкости.

3.

Снимите прокладку насоса
охлаждающей жидкости.

>>A<<

4.

Снимите резиновое
уплотнительное кольцо водяной
трубы.

AC103005

Водяной насос

Уплотнительное
кольцо водяной
трубы

Водяная труба

AF

14

-33

ВОДЯНОЙ ШЛАНГ И ВОДЯНАЯ ТРУБА

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

ВОДЯНОЙ ШЛАНГ И ВОДЯНАЯ ТРУБА

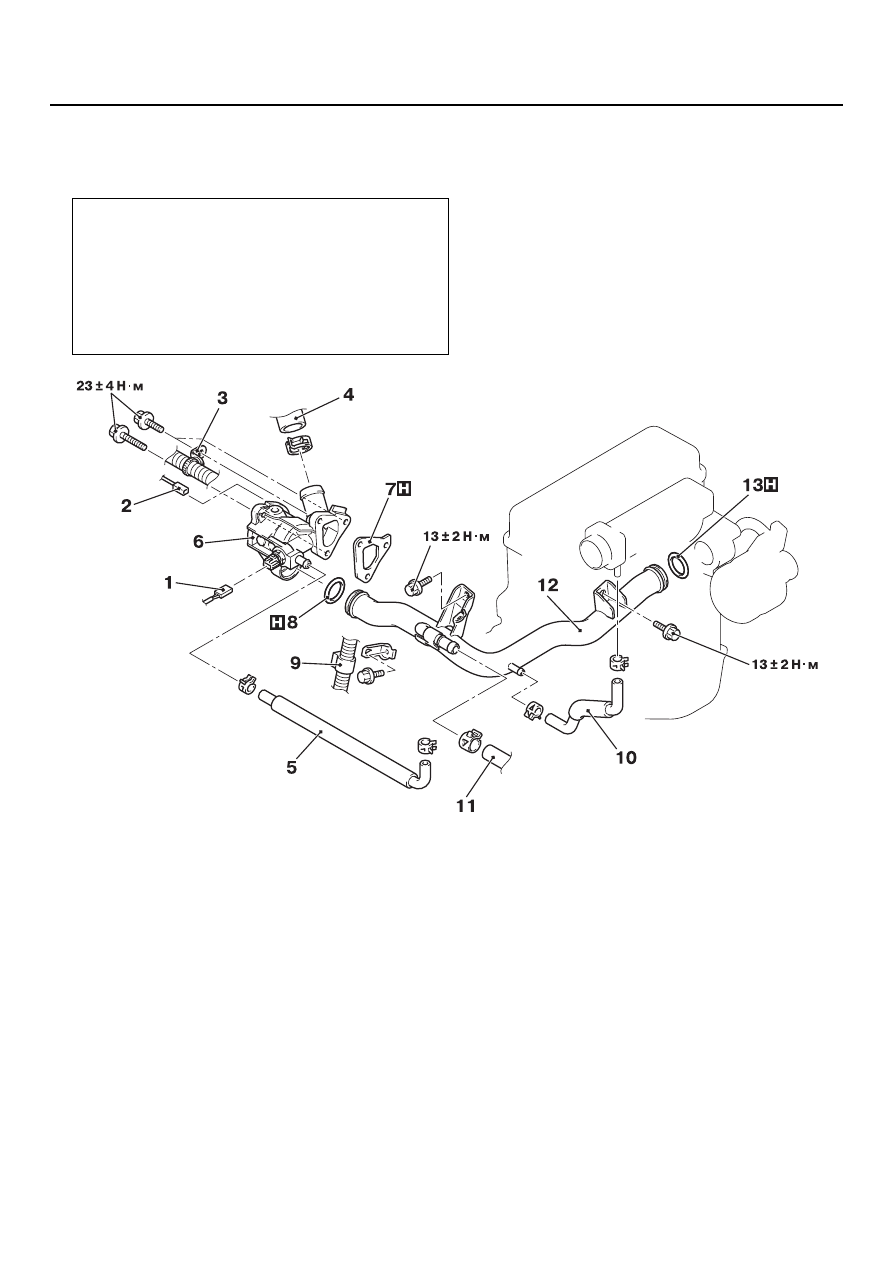

СНЯТИЕ И УСТАНОВКА <4G1>

M1141003300415

Операции, выполняемые до снятия и после
установки клапана

•

Снимите (установите) защитный кожух

•

Слейте и залейте охлаждающую жидкость
(См.

CTP. 14-24

).

•

Снимите (установите) воздушный фильтр
(См. главу 15,

CTP. 15-3

).

•

Снимите (установите) термостат
(См.

CTP. 14-28

).

AC203411AC

Последовательность снятия

1.

Отсоедините разъём датчика
температуры охлаждающей
жидкости.

2.

Отсоедините разъём датчика
температуры охлаждающей
жидкости.

3.

Отсоедините жгут проводов
и кронштейн его крепления.

<<A>> >>B<<

4.

Отсоедините верхний шланг
радиатора.

5.

Отсоедините шланг обогрева
корпуса дроссельной заслонки.

6.

Снимите корпус термостата.

7.

Снимите прокладку корпуса
термостата.

>>A<<

8.

Снимите резиновое уплотниA
тельное кольцо водяной трубы.

9.

Отсоедините хомут крепления
жгута проводов.

10. Отсоедините обратный шланг

обогрева корпуса дроссельной
заслонки.

11. Отсоедините шланг отопителя.
12. Снимите водяную трубу.

>>A<<

13. Снимите резиновое

уплотнительное кольцо водяной
трубы.

Последовательность снятия

14

-34

ВОДЯНОЙ ШЛАНГ И ВОДЯНАЯ ТРУБА

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

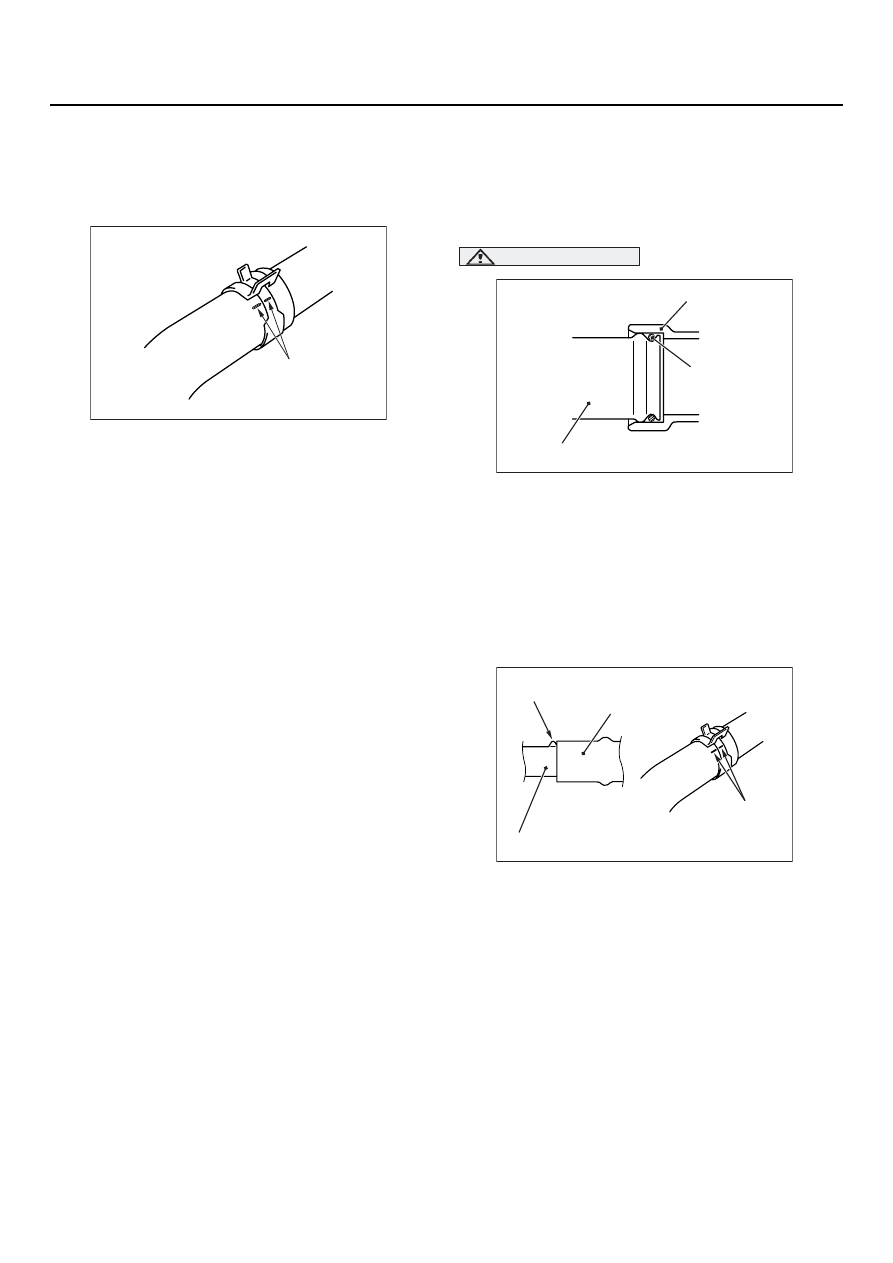

ЗАМЕЧАНИЯ ПО СНЯТИЮ
КОМПОНЕНТА С АВТОМОБИЛЯ

<<A>> ОТСОЕДИНЕНИЕ ВЕРХНЕГО
ШЛАНГА РАДИАТОРА

Нанесите метки спаренности на верхнем
шланге радиатора и на хомуте. После этого
отсоедините верхний шланг радиатора.

ЗАМЕЧАНИЯ ПО УСТАНОВКЕ
КОМПОНЕНТА НА АВТОМОБИЛЬ

>>A<< УСТАНОВКА РЕЗИНОВОГО
УПЛОТНИТЕЛЬНОГО КОЛЬЦА
ВОДЯНОЙ ТРУБЫ

ВНИМАНИЕ

Не допускайте попадания масел на поверхность
резинового уплотнительного кольца.
Вставьте резиновое уплотнительное кольцо
в проточку на водяной трубе. Смочите
поверхность резинового кольца водой или
охлаждающей жидкостью.

>>В<< ПОДСОЕДИНЕНИЕ ВЕРХНЕГО
ШЛАНГА РАДИАТОРА

1. Наденьте верхний шланг радиатора до упора

в уступ на корпусе термостата.

2. Совместите метки спаренности на верхнем

шланге радиатора и хомуте. Затяните хомут.

AC200641AC

Метки спаренности

AC200644 AD

Уплотнительное
кольцо водяной
трубы

Водяная труба

Водяной насос или корпус термостата

AC200642

Метки спаренности

Выступ

Корпус термостата

AI

Верхний шланг радиатора

14

-35

ВОДЯНОЙ ШЛАНГ И ВОДЯНАЯ ТРУБА

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

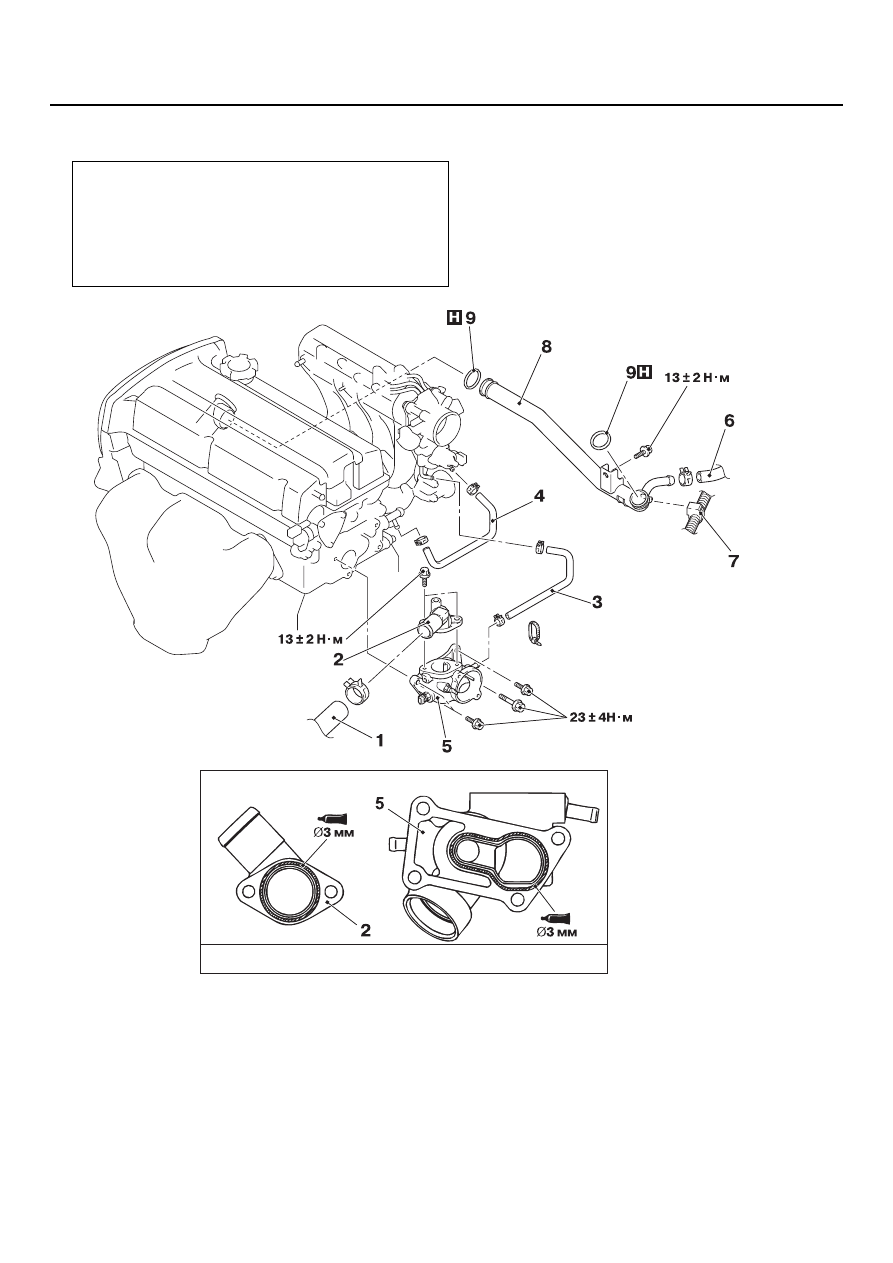

СНЯТИЕ И УСТАНОВКА <4G6>

M1141003300426

Операции, выполняемые до снятия и после
установки клапана

•

Слейте и залейте охлаждающую жидкость
(См.

CTP. 14-24

).

•

Снимите (установите) воздушный фильтр
(См. главу 15,

CTP. 15-3

).

•

Снимите (установите) термостат (См.

CTP. 14-28

).

AC303471AB

Герметик: оригинальный герметик Mitsubishi,
номенклатурный номер МD970389 или аналог

Последовательность снятия

<<A>> >>C<<

1.

Отсоедините верхний шланг
радиатора.

>>B<<

2.

Снимите патрубок отвода
охлаждающей жидкости.

3.

Отсоедините обратный шланг
обогрева корпуса дроссельной
заслонки.

4.

Отсоедините шланг обогрева
корпуса дроссельной заслонки.

>>B<<

5.

Снимите корпус термостата.

6.

Отсоедините шланг отопителя.

7.

Отсоедините хомут крепления
жгута проводов.

8.

Снимите водяную трубу.

>>A<<

9.

Снимите резиновое
уплотнительное кольцо водяной
трубы.

Последовательность снятия
