22A

-20

КОРОБКА ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

<<G>> ВЫВЕШИВАНИЕ ДВИГАТЕЛЯ

1. Обоприте двигатель и коробку передач на

домкрат и снимите с кузова кронштейн опоры
коробки передач. Затем установите
приспособление для вывешивания двигателя
(MB991895 или MB991928).

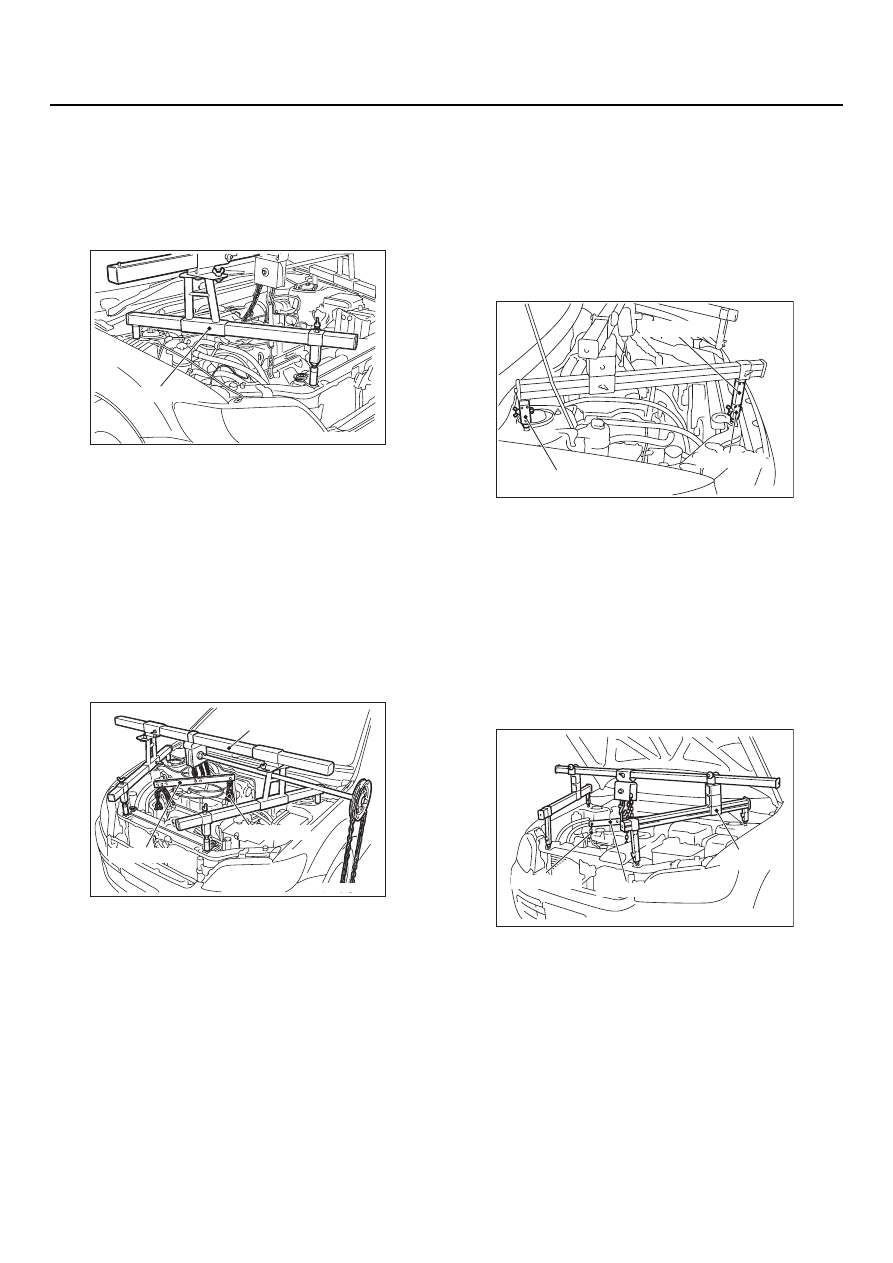

2. <Использование приспособления для

вывешивания двигателя (MB991895)>
(1) Закрепите приспособление MB991895

на гайках крепления верхних опор
амортизаторных стоек и болтах крепления
верхнего гасителя колебаний радиатора,
которые расположены в моторном отсеке
(см. рис.).

NOTE: Уравновесьте приспособление
(MB991895) для вывешивания двигателя
путем перемещения передней стойки
приспособления.

(2) Закрепите цепи на приспособлении

(MB991527) и уравнителе (MB991454).
Поднимите двигатель и коробку передач
и уберите домкрат. Выверните болты
крепления верхней части коробки
передач, которые ранее были ослаблены.

3. <Использование приспособление для

вывешивания двигателя (MB991928)>
(1) Соберите приспособление для

вывешивания двигателя (MB991928).
Установите на раму приспособления
следующие элементы.

Подвижный кронштейн (HI)

Стойку (стандартную) (MB991932)

Крепление (90) (MB991930)

(2) Закрепите приспособление для

вывешивания двигателя (MB991928)
на гайках крепления верхних опор
амортизаторных стоек и болтах крепления
верхнего гасителя колебаний радиатора,
которые расположены в моторном отсеке
(см. рис.).

NOTE: Уравновесьте приспособление для
вывешивания двигателя путем
перемещения подвижного кронштейна
(HI).

(3) Закрепите цепи на приспособлении

(MB991527) и уравнителе (MB991454).
Поднимите двигатель и коробку передач
и уберите домкрат. Выверните болты
крепления верхней части коробки
передач, которые ранее были ослаблены.

AC104015 AE

MB991895

AC104013 AF

MB991454

MB991527

MB991895

AC207704 AD

MB991932

MB991932

MB991930

AC207703 AC

MB991928

MB991527

MB991454

КОРОБКА ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-21

УКАЗАНИЯ К УСТАНОВКЕ

>>A<< УСТАНОВКА ОГРАНИЧИТЕЛЯ
ОПОРЫ КОРОБКИ ПЕРЕДАЧ

Установите ограничитель опоры коробки
передач в соответствии с направлением
стрелки, показанной на рисунке.

>>B<< УСТАНОВКА КРОНШТЕЙНА
КРЕПЛЕНИЯ КОРОБКИ ПЕРЕДАЧ

Установите кронштейн опоры коробки передач,
как описано ниже.
1. Затяните болты, расположенные со стороны

двигателя, с установленным моментом.

Величина момнета затяжки: 23

±

 4 Н

м

2. Затяните болты, расположенные со стороны

коробки передач, с установленным
моментом.

Величина момнета затяжки: 48

±

 6 Н

м

>>C<< УСТАНОВКА ПРИВОДНОГО
ВАЛА

ВНИМАНИЕ

Во время установки приводного вала
соблюдайте осторожность, чтобы не
повредить сальник шлицами приводного
вала.

>>D<< УСТАНОВКА
САМОКОНТРЯЩЕЙСЯ ГАЙКИ
(КРЕПЛЕНИЯ СТАБИЛИЗАТОРА
ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ)

Установите подушку и втулку, как показано
на рисунке. Затяните самоконтрящуюся гайку
таким образом, чтобы длина выступающей
части (А) болта крепления штанги
стабилизатора соответствовала требуемому
значению.

Требуемое значение (А): 22

±

 1,5 мм

>>E<< УСТАНОВКА УПОРНОЙ ШАЙБЫ
И ГАЙКИ КРЕПЛЕНИЯ ПРИВОДНОГО
ВАЛА

1. Будьте вниманительны, чтобы соблюсти

правильную ориентацию шайбы и гайки
крепления приводного вала.

ВНИМАНИЕ

Перед окончательной затяжкой гаек
крепления приводных валов убедитесь
в том, что колесные подшипники
не находятся под нагрузкой. В противном
случае подшиники будут повреждены.

2. Воспользовавшись специальным

держателем (MB990767), затяните гайку
крепления приводного вала с установленным
моментом.

 Величина момента затяжки:

245

±

 29 Н

м

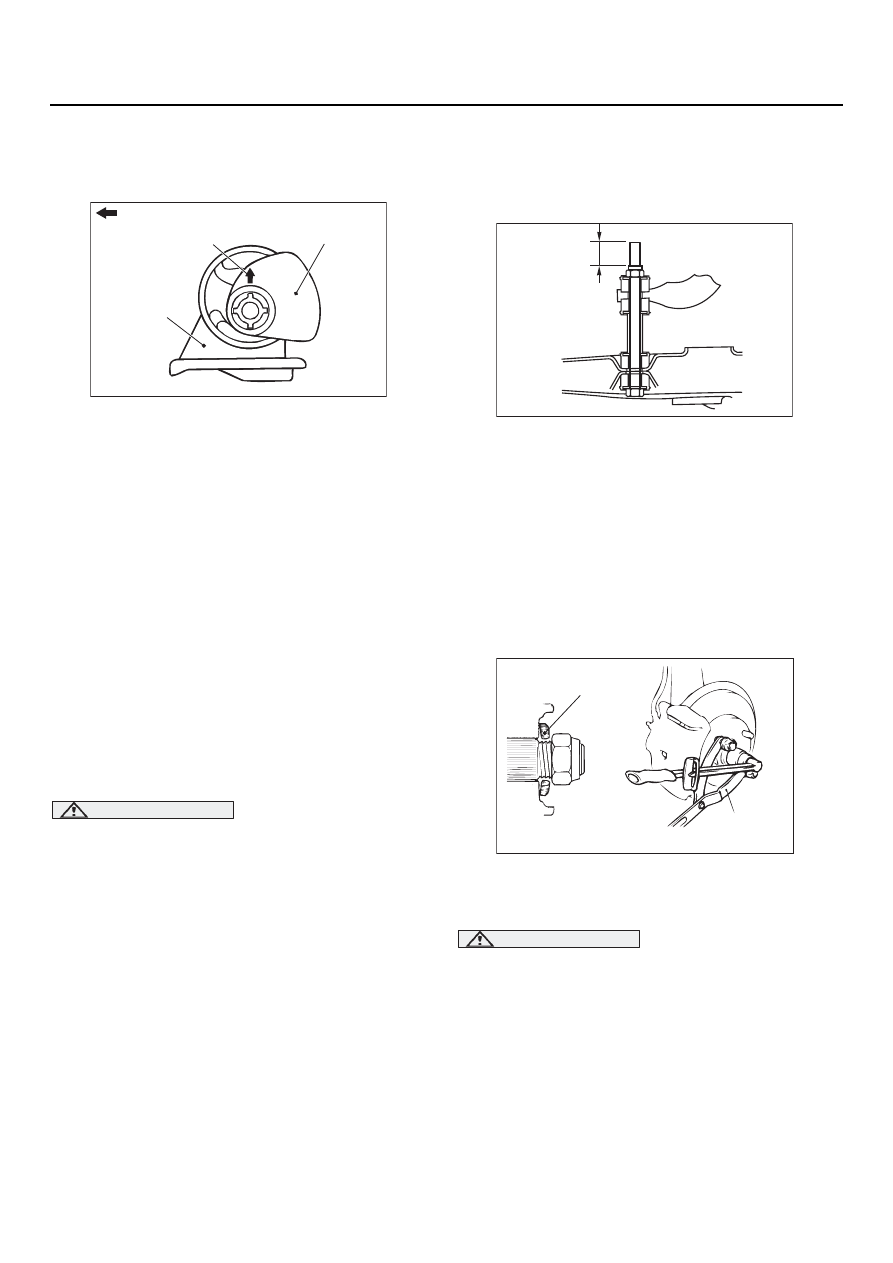

AC210408 AB

Ограничитель опоры
коробки передач

Стрелка

Кронштейн
опоры
коробки передач

К двигателю

AC210393 AC

A

AC102465 AD

MB990767

Шайба

22A

-22

КОРОБКА ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ДЕМОНТАЖ И УСТАНОВКА КОРОБКИ
ПЕРЕДАЧ <F5M42>

M1221002700266

ВНИМАНИЕ

*: Этим значком отмечены элементы, которые на предворительном этапе не следует
поностью затягивать. Окончательную затяжку этих элементов следует производить
после установки двигателя на автомобиль.

Операции, выполняемые перед демонтажом

Демонтаж нижней крышки.

Слив из коробки передач трансмиссионного масла
(См.

CTP. 22A-10

).

Демонтаж аккумуляторной батареи и ее
установочной площадки.

Демонтаж узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

Демонтаж приемной выпускной трубы (См. главу 15,
"Выпускная труба и основной глушитель",

CTP. 15-13

).

Операции, выполняемые после установки

Установка приемной выпускной трубы (См. главу 15,
"Выпускная труба и основной глушитель",

CTP. 15-13

).

Установка узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

Установка аккумуляторной батареи
и ее установочной площадки.

Заполнение коробки передач трансмиссионным
маслом (См.

CTP. 22A-10

).

Установка нижней крышки.

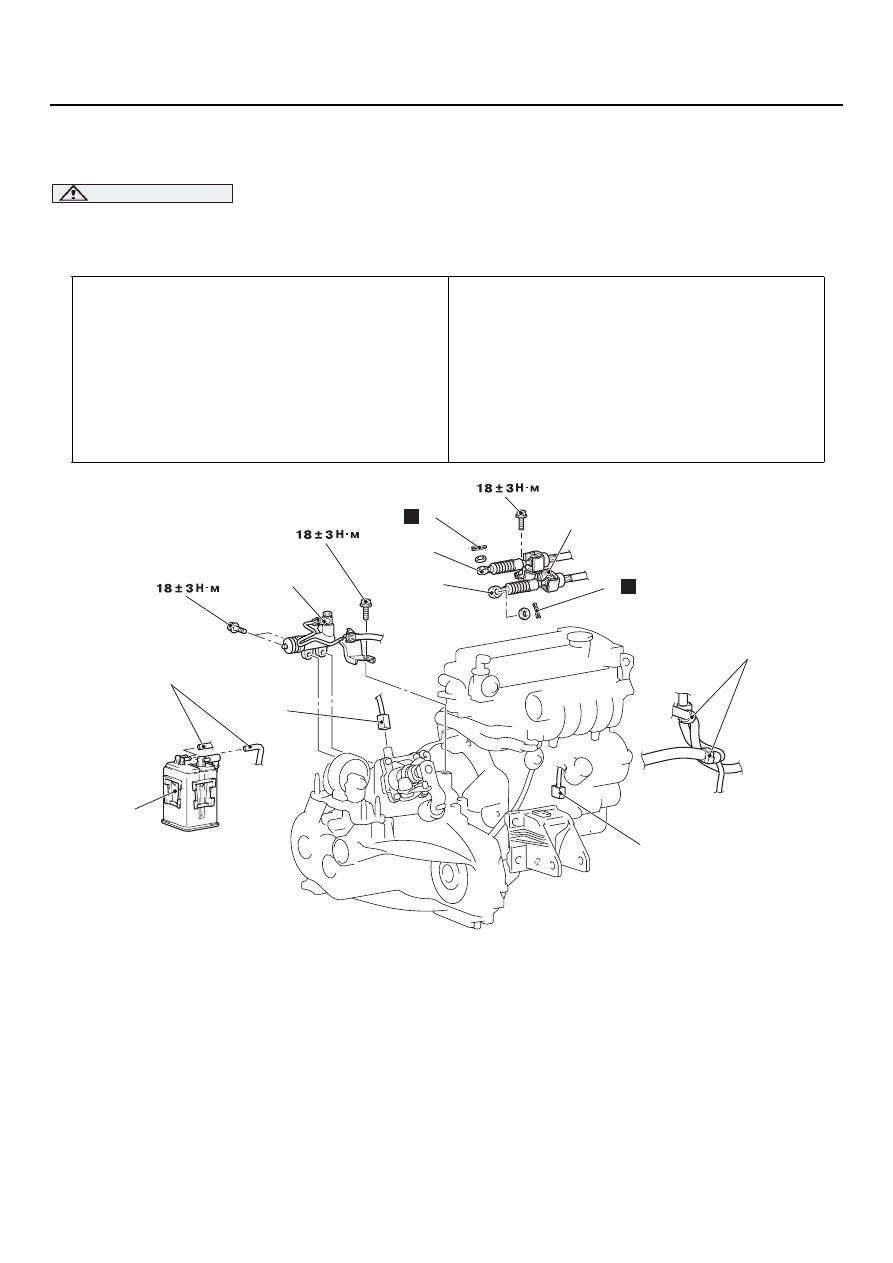

AC304410 AB

1

2

3

4

5

6

7

7

10

8

9

H

H

Последовательность
демонтажа

1.

Хомут крепления электрического
кабеля.

2.

Разъем выключателя фонарей
заднего хода.

3.

Разъем датчика скорости

4.

Рабочий цилиндр гидро/
привода сцепления и трубка
подачи жидкости.

5.

Штуцер пароотводного шланга.

6.

Бачок.

7.

Шплинт.

8.

Трансмиссионный конец троса
выбора передач <со стороны
коробки передач>.

9.

Трансмиссионный конец троса
переключения передач
<со стороны коробки передач>.

10. Кронштейн тросов и узел тросов

<со стороны коробки передач>.

Стартер (См. главу 16,

CTP. 16-24

).

Последовательность
демонтажа

КОРОБКА ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-23

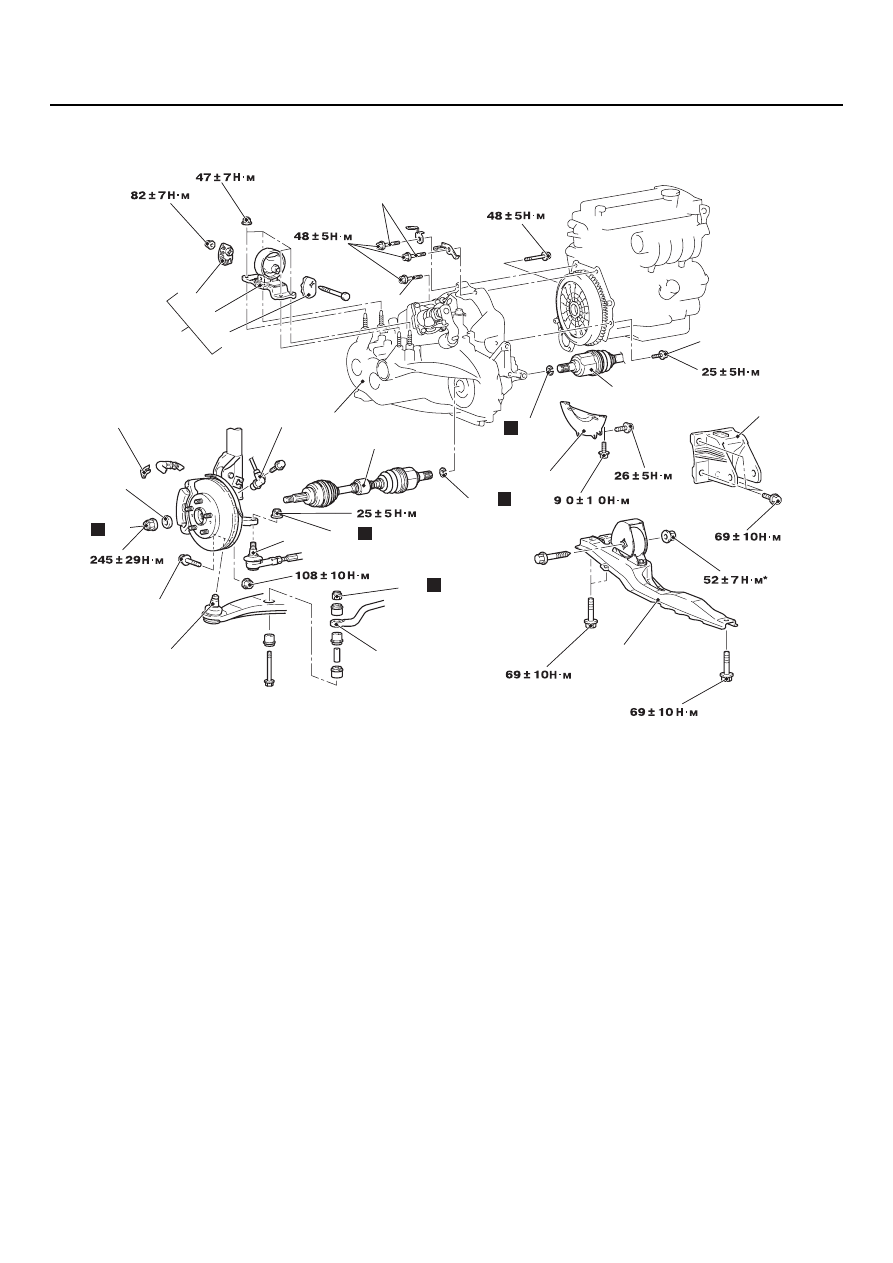

AC304423

AC304873 AB

11

11

30

30

31

29

16

17

14

15

13

12

22

23

18

21

19

20

27

28

26

25

24

32

33

,

,

H

H

H

H

H

Последовательность
демонтажа

<<А>>

11.

Болты крепления верхней части
коробки передач.

12.

Разъем датчика скорости
вращения колеса <для
автомобилей, оснащенных
ABS>.

13.

Хомут тормозного шланга.

<<B>> >>D<<

14.

Гайка крпеления приводного
вала.

>>D<<

15.

Упорная шайба.

>>C<<

16.

Самоконтрящаяся гайка
(крепления стабилизатора
поперечной устойчивости).

17.

Стабилизатор поперечной
устойчивости.

18.

Болт крепления нижнего
рычага.

<<C>>

19.

Самоконтрящаяся гайка
(крепления наконечника
рулевой тяги).

20.

Наконечник рулевой тяги.

21.

Шаровая опора нижнего рычага.

<<D>> >>B<<

22.

Приводной вал <левый>.

23.

Стопроное кольцо.

<<D>> >>B<<

24.

Приводной вал <правый>.

25.

Стопроное кольцо.

26.

Крышка картера сцепления.

Соединительный болт
ограничителей задней опоры
(см. главу 32, "Опоры
двигателя",

CTP. 32-7

).

27.

Цетральная балка в сборе.

28.

Кронштейн задней опоры.

<<E>>

29.

Опора коробки передач
в сборе.

>>А<<

30.

Ограничитель опоры коробки
передач.

31.

Кронштейн опоры коробки
передач.

<<F>>

Опора двигателя.

Подставьте под коробку
передач подпору. Для этого
воспользуйтесь домкратом.

32.

Болты крепления нижней части
коробки передач.

33.

Коробка передач.

Последовательность
демонтажа
