Mitsubishi Lancer / Lancer Wagon. Руководство - часть 603





22A

-12

ПРИВОД ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

Последовательность
демонтажа узла рычага
переключения передач

1.

Рукоятка рычага переключения
передач.

Передняя напольная консоль
(См. главу 52A,

CTP. 52A-6

).

2.

Втулка.

3.

Шплинт.

4.

Селекторный конец троса
выбора передач (со стороны
узла рычага переключения
передач).

>>B<<

5.

Хомут троса переключения
передач.

6.

Селекторный конец троса
переключения передач
(со стороны рычага
переключения передач).

12. Узел рычага переключения

передач.

ПРИВОД ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-13

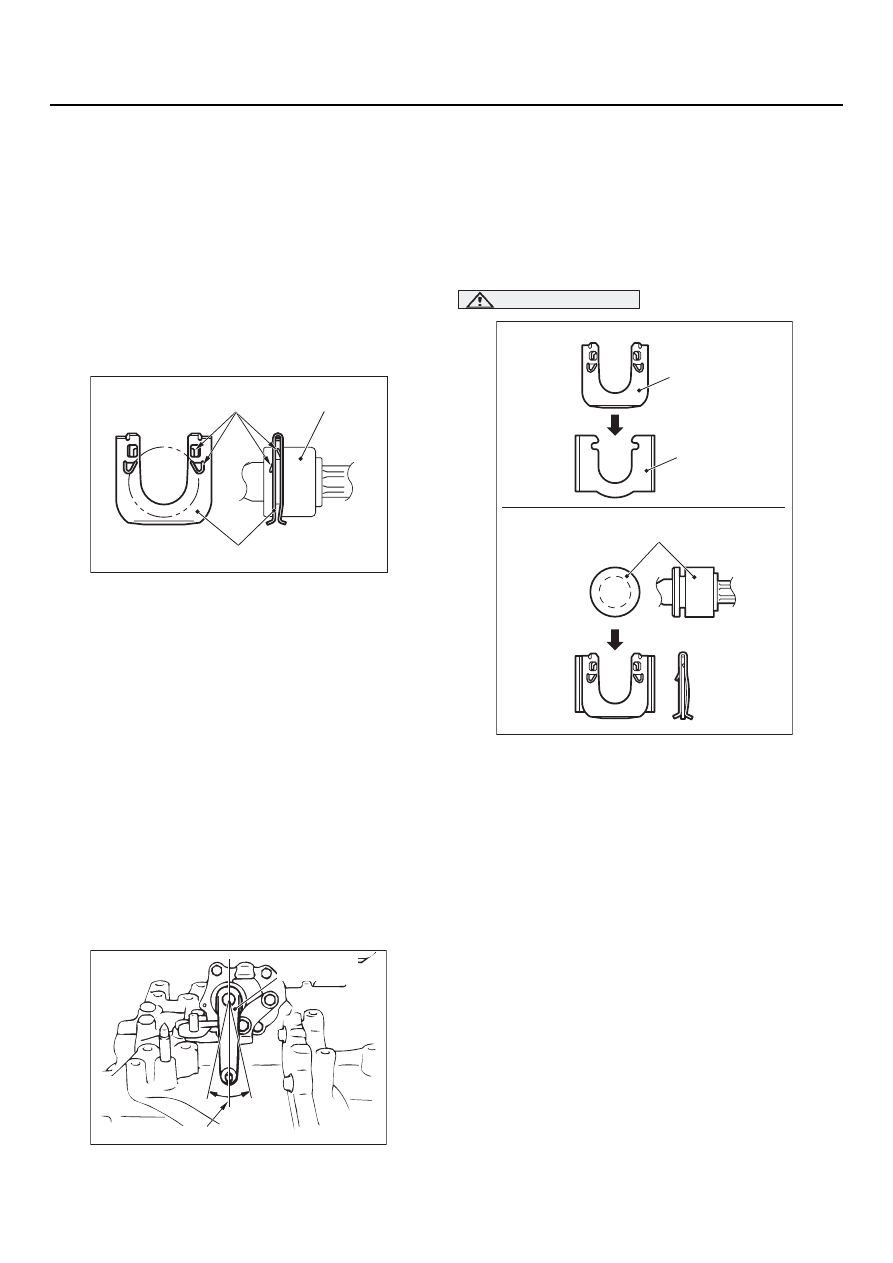

УКАЗАНИЯ К ДЕМОНТАЖУ

<<A>> ДЕМОНТАЖ КРЕПЕЖНОЙ
СКОБЫ, ТРАНСМИССИОННОГО
КОНЦА ТРОСА ВЫБОРА ПЕРЕДАЧ
(РАСПОЛОЖЕННОГО СО СТОРОНЫ
КОРОБКИ ПЕРЕДАЧ),
ТРАНСМИССИОННОГО КОНЦА ТРОСА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(РАСПОЛОЖЕННОГО СО СТОРОНЫ
КОРОБКИ ПЕРЕДАЧ)

С помощью отвертки или подобного инстру/
мента нажмите вверх на фиксаторы крепжной
скобы. Снимите скобу с кронштейна вместе
тросами.

УКАЗАНИЯ К УСТАНОВКЕ

>>A<< УСТАНОВКА
ТРАНСМИССИОННОГО КОНЦА ТРОСА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
(РАСПОЛОЖЕННОГО СО СТОРОНЫ
КОРОБКИ ПЕРЕДАЧ),
ТРАНСМИССИОННОГО КОНЦА ТРОСА
ВЫБОРА ПЕРЕДАЧ
(РАСПОЛОЖЕННОГО СО СТОРОНЫ
КОРОБКИ ПЕРЕДАЧ), КРЕПЕЖНОЙ
СКОБЫ

1. Установите трансмиссионный рычаг выбора

передач и селекторный рычаг выбора
передач в нейтральное положение
(см. рисунок).

2. Разверните окрашенные части концов

тросов переключения и выбора передач
(расположенные со стороны коробки
передач) к шплинту.

ВНИМАНИЕ

Полностью (до щелчка) вставьте на место
крепежную скобу, тросы переключения
и выбора передач.

3. После установки новой крепежной скобы

в кронштейн тросов, вставьте тросы
переключения и выбора передач
в кронштейн.

NOTE: Скобу можно установить любой
стороной.

4. Перемещая рычаг переключения передач

во все положения, проверьте мягкость
переключения передач.

AC210556 AB

Хомут

Трос переключения
передач или
трос выбора передач

Фиксаторы

AC210557AB

Рычаг выбора
передач

Нейтральное положение

AC210558 AB

Новый хомут

Кронштейн троса

Трос переключения передач
или трос выбора передач

22A

-14

ПРИВОД ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

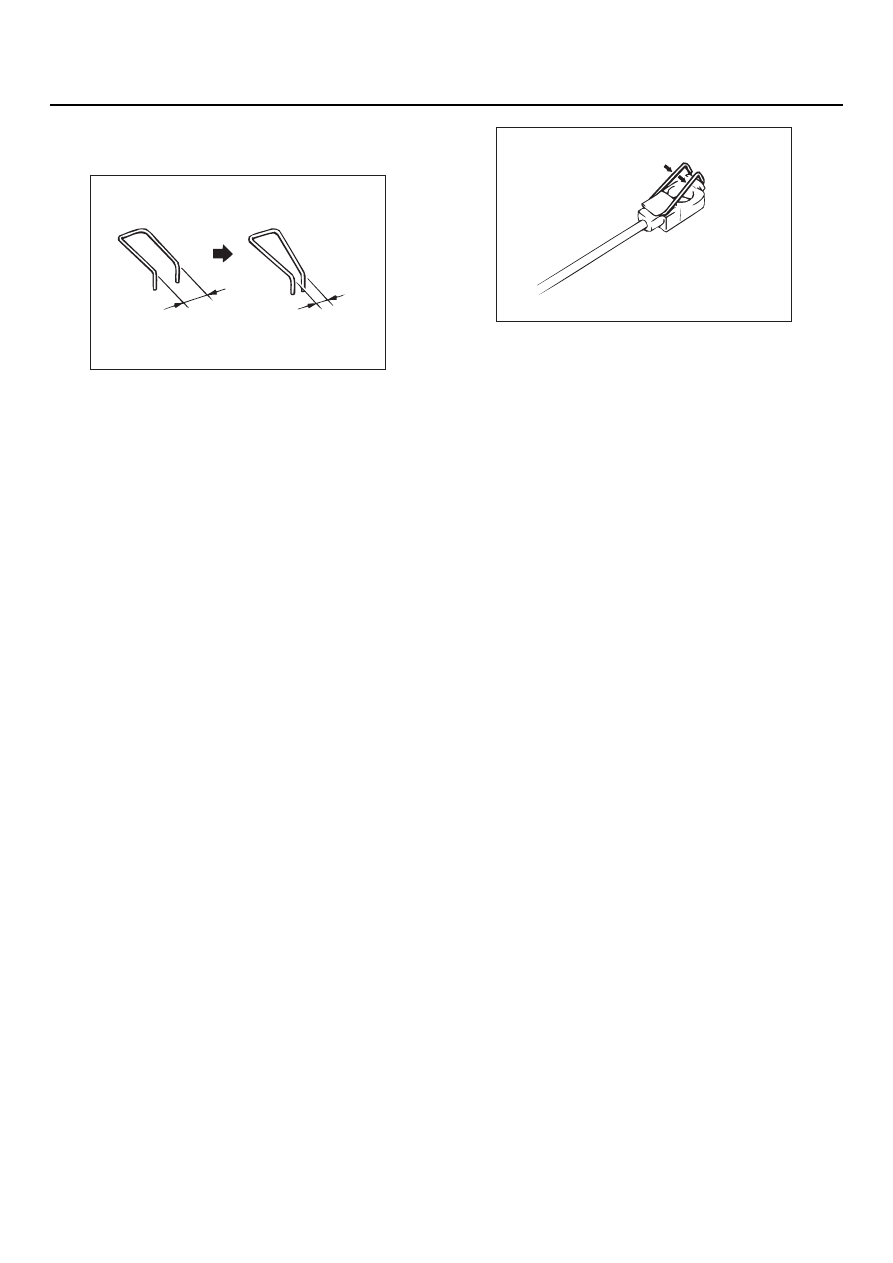

>>B<< УСТАНОВКА ХОМУТА ТРОСА
ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

1. Убедитесь в отсутствии значительного люфта

троса переключения передач со стороны
расположения хомута. Если люфт слишком
большой или нарушено зацепление хомута с
тросом переключения передач, то проверьте
зазор между лапками хомута. Если величина
зазора превышает 9,5 мм, то сожмите лапки
хомута таким образом, чтобы величина
зазора в свободном состоянии хомута
составляла от 5 до 8 мм.

2. Надежно зафиксируйте хомут на крючке

троса переключения передач. Надавите
на хомут большими пальцами, чтобы он
защелкнулся на своем месте.

3. Закрепите трос переключения передач

на рычаге выбора передач.

AC210559 AB

9,5 мм

5 / 8 мм

AC210560 AB

ПРИВОД ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-15

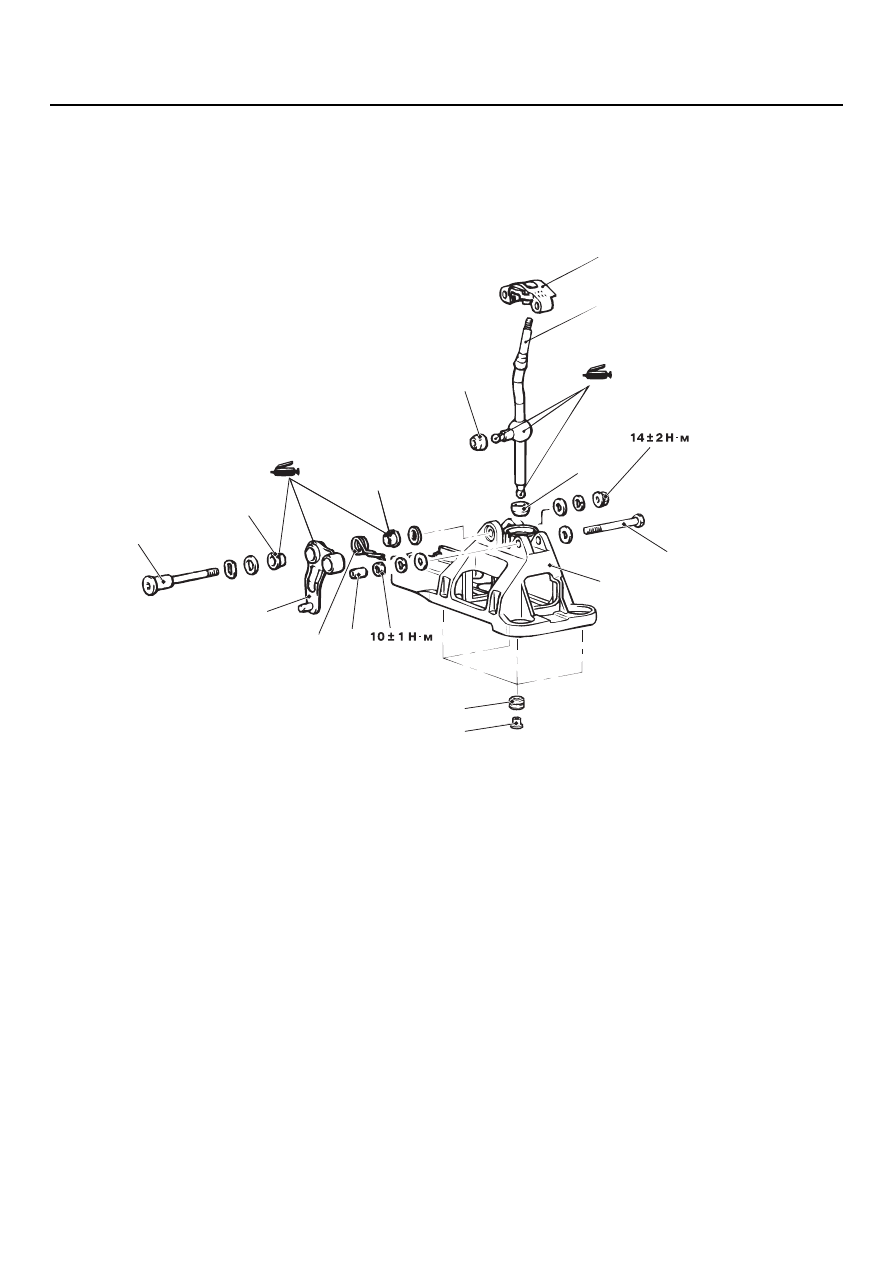

УЗЕЛ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ

РАЗБОРКА И СБОРКА

M1221004000188

AC203438 AC

7

8

9

9

6

11

10

5

12

3

4

2

3

1

Последовательность
разборки

1.

Ось рычага выбора передач.

2.

Рычаг выбора передач.

3.

Втулка.

4.

Пружина.

5.

Втулка.

6.

Болт.

7.

Седло шаровой опоры рычага
переключения передач.

8.

Рычаг переключения передач.

9.

Втулка.

10.

Шайба.

11.

Втулка.

12.

Корпус узла рычага
переключения передач.

Последовательность
разборки
