СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

MB990241

А: MB990242
B: MB990244

Съемник приводного
вала

А: Винт съемника
B: Скоба съемника

Демонтаж приводного вала

MB991460

Заглушка

Предотвращение слива
трансмиссионного масла
и попадания посторонних
предметов

MB990767

Держатель

Фиксация ступицы

А: MB991017
B: MB990998
C: MB991000

A, B:

Приспособление
для демонтажа и
установки
ступицы
переднего колеса

C: Распорная втулка

•

Демонтаж ступицы

•

Временная фиксация
колесного подшипника

•

Измерение момента сил
трения на ступице

•

Измерение осевого люфта
колесного подшипника

NOTE: Элемент MB991000,
который является частью
приспособления MB990998,
следует использовать
как распорную втулку.

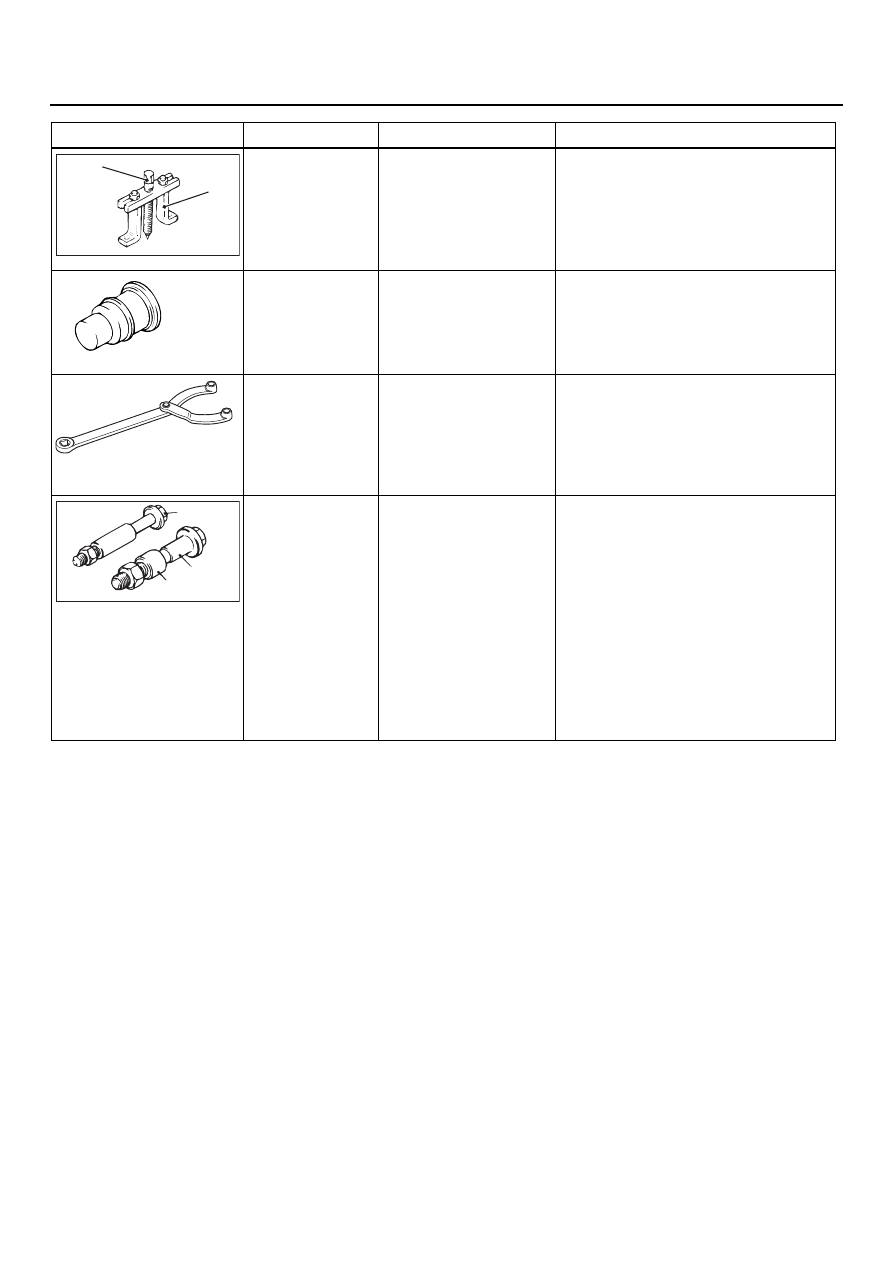

Инструмент

Номер

Наименование

Назначение

MB990241AB

A

B

MB990767

AC100320 AB

A

B

C

ПОИСК НЕИСПРАВНОСТЕЙ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-5

ПОИСК НЕИСПРАВНОСТЕЙ

ВВЕДЕНИЕ

M1221006900712

Работа механической коробки передач может
сопровождаться следующими явлениями:
генерация шума и вибраций, затруднения
в переключении передач, самопроизольное
выключение передачи.
Причинами этих явлений могут быть:
неправильная установка, низкий уровень
трансмиссионного масла или неисправность
компонентов коробки передач.

МЕТОДИКА ПОИСКА
НЕИСПРАВНОСТЕЙ

M1221007000637

Для того чтобы спланировать выполнение
диагностических работ, воспользуйтесь
приведенной ниже методикой. Если точно
следовать этой методике, то можно быть
уверенным в том, что используются все
возможные способы поиска неисправности
коробки передач.
1. Опросите клиента с целью получения

необходимой информации.

2. Удостоверьтесь в том, что симптомы,

описываемые клиентом, действительно
присутствуют.

3. Найдите неисправность, следуя приведенной

ниже таблице.

4. Удостоверьтесь в том, что неисправность

устранена.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

M1221007100623

СИМПТОМ

ПРОЦЕДУРА
УСТРАНЕНИЯ
НЕИСПРАВНОСТИ

СПРАВОЧНЫЙ
МАТЕРИАЛ

Шум, вибрация

1



CTP. 22A-6



Утечки трансмиссионного масла

2



CTP. 22A-7



Затруднения в переключении передач

3



CTP. 22A-8



Самопроизольное выключение передачи

4



CTP. 22A-9



22A

-6

ПОИСК НЕИСПРАВНОСТЕЙ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

МЕТОДЫ УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ

ПРОЦЕДУРА 1: Шум, вибрация

УСТРАНЕНИЕ НЕИСПРАВНОСТИ

ЭТАП 1. Проверьте частоту холостого хода
двигателя

B: Соответствует ли частота холостого хода

двигателя требуемому значению?
ДА :

Переходите к этапу 2.

НЕТ :

См. главу 11A "Двигатель <4G1>,

Техническое обслуживание

−

 Проверка

частоты холостого хода",

CTP. 11A-11



или главу 11C, "Двигатель <4G6>,
Техническое обслуживание

−

 Проверка

частоты холостого хода",

CTP. 11C-11

.

ЭТАП 2. Проверьте, не ослабли ли
и не повреждены ли элементы крепления
коробки передач к двигателю

B: Ослабли ли и повреждены ли элементы

крепления коробки передач к двигателю?
ДА :

Затяните или замените элемент
крепления. Затем переходите к этапу 7.

НЕТ :

Переходите к этапу 3.

ЭТАП 3. Проверьте, соответствует ли
уровень трансмиссионного масла нижней
кромке заливного отверстия

B: Соответствует ли уровень трансмиссионного

масла нижней кромке заливного отверстия?
ДА :

Переходите к этапу 4.

НЕТ :

Долейте трансмиссионное масло,

соответствующее спецификациям API,
класс GL/4, вязкость по шкале  SAE
75W

−

85W или 75W

−

90. Затем

переходите к этапу 7.

ЭТАП 4. Проверьте, залито ли в коробку
передач рекомендуемое трансмиссионное
масло

B: Залито ли в коробку передач рекомендуемое

трансмиссионное масло, соответствующее
спецификациям API, класс GLW4, вязкость по
шкале  SAE 75W

−

85W или 75W

−

90?

ДА :

Переходите к этапу 5.

НЕТ :

В случае возникновения каких/либо

сомнений замените трансмиссионное
масло (См.

CTP. 22A-10

). Затем

переходите к этапу 7.

ЭТАП 5. Снимите коробку передач.
Проверьте, соотвтетствует ли осевой зазор
первичного и вторичного валов допустимым
значениям

B: Соотвтетствует ли осевой зазор первичного

и вторичного валов допустимым значениям?
ДА :

Переходите к этапу 6.

НЕТ :

Отрегулируйте осевой зазор

первичного и вторичного валов. Затем
переходите к этапу 7.

ЭТАП 6. Разберите коробку передач.
Проверьте техническое состояние
шестерен, обратив внимание на износ
и повреждения

B: Присутствуют ли следы износа или

повреждения шестерен?
ДА :

Замените шестерни. Переходите
к этапу 7.

НЕТ :

Переходите к этапу 7.

ЭТАП 7. Снова проверьте
функционирование коробки передач

B: Присутствуют ли поWпрежнему шум

и вибрации?
ДА :

Возвращайтесь к выполнению этапа 1.

НЕТ :

Процедура завершена.

AC102278 AO

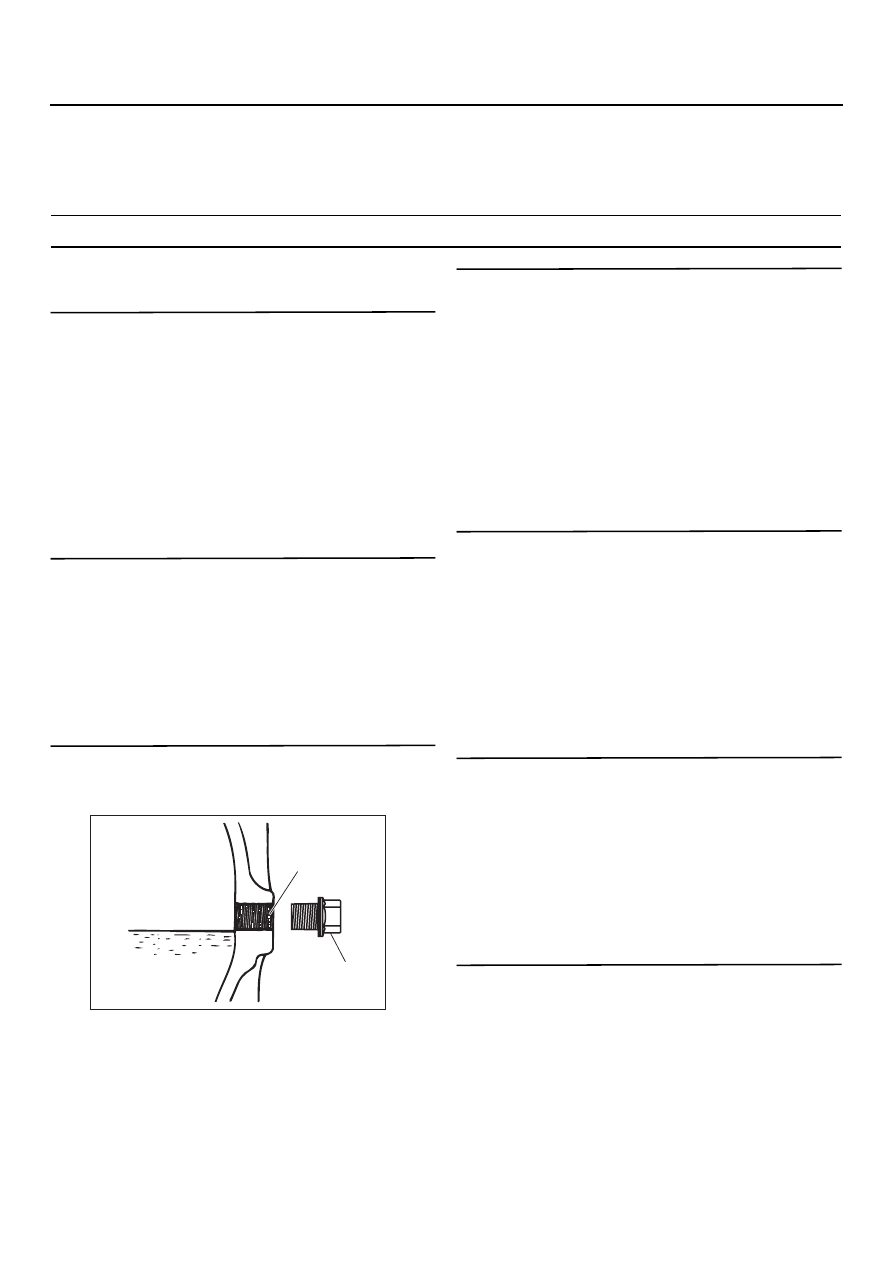

Пробка заливного
отверстия

Трансмиссионное
масло

Заливное отверстие

ПОИСК НЕИСПРАВНОСТЕЙ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-7

ПРОЦЕДУРА 2: Утечки трнасмиссионного масла

УСТРАНЕНИЕ НЕИСПРАВНОСТИ

ЭТАП 1. Наружный осмотр
Поднимите автомбиль и осмотрите коробку
передач, обращая внимание на следы утечки
трансмиссионного масла. Если место утечки
обнаружить не удается, то очистите коробку
передач и совершите на автомобиле неболь/
шую поездку длительностью 10 минут. Затем
снова осмотрите коробку передач с целью
обнаружекния места утечки.

B: Обнаружено(ы) ли место(а) утечки?

ДА :

Переходите к этапу 2.

НЕТ :

Осмотрите двигатель. Затем
переходите к этапу 4.

ЭТАП 2. Осмотр картера сцепления

B: Присутствуют ли следы утечки в месте

соединения картера двигателя и картера
сцепления?
ДА :

Снимите коробку передач. Проверьте
состояние сальника первичного вала
и в случае необходимости замените его.
Затем переходите к этапу 4.

НЕТ :

Переходите к этапу 3.

ЭТАП 3. Проверьте состояние сальника или
уплотнительного кольца, обратив внимание
на повреждения

B: Повреждены ли сальник и уплотнительное

кольцо?
ДА :

 Замените сальник или уплотнительное
кольцо. Затем переходите к этапу 4.

НЕТ :

Переходите к этапу 4.

ЭТАП 4. Выполните повторную проверку

B: Присутствует ли поWпрежнему утечка

трансмиссионного масла?
ДА :

Возвращайтесь к выполнению этапа 1.

НЕТ :

Процедура завершена.
