52B

-264

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЕЙ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

УТИЛИЗАЦИЯ МОДУЛЕЙ ПОДУШЕК
БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЙ
РЕМНЕЙ БЕЗОПАСНОСТИ

После деактивации модули подушек
безопасности и преднатяжителей ремней
безопасности должны утилизироваться как
любые материалы, подлежащие утилизации
в соответствии с местным законодательством.
Убедитесь в том, что во время деактивации
устройств безопасности соблюдаются
следующие правила.
1. После срабатывания газогенератор остается

горячим в течение еще по меньшей
мере 30 минут. Дайте ему остыть перед
выполнением последующих операций.

2. Не допускайте соприкосновения

сработавшего модуля подушки или
преднатяжителя с водой или маслом.

ПРЕДУПРЕЖДЕНИЕ

Если, не смотря на принятые меры
безопасности, в глаза или на кожу
попали какие'либо частицы, немедлен'
но промойте глаза или участки кожи
большим количеством воды.
При возникновении разражения
обратитесь за медицинской помощью.

3. При работе со сработавшими устройствами

безопасности возможен контакт с вещества7
ми, которые могут вызвать раздражение
глаз/кожи. При работе со сработавшими
устройствами безопасности всегда
используйте защитные очки и перчатки.

4. Сработавшие модули подушек безопасности

и преднатяжителей ремней безопасности
необходимо поместить в прочные
и герметичные пластиковые пакеты
для последующей утилизации.

5. Обязательно мойте руки по завершении

операций со сработавшими устройвами
безопасности.

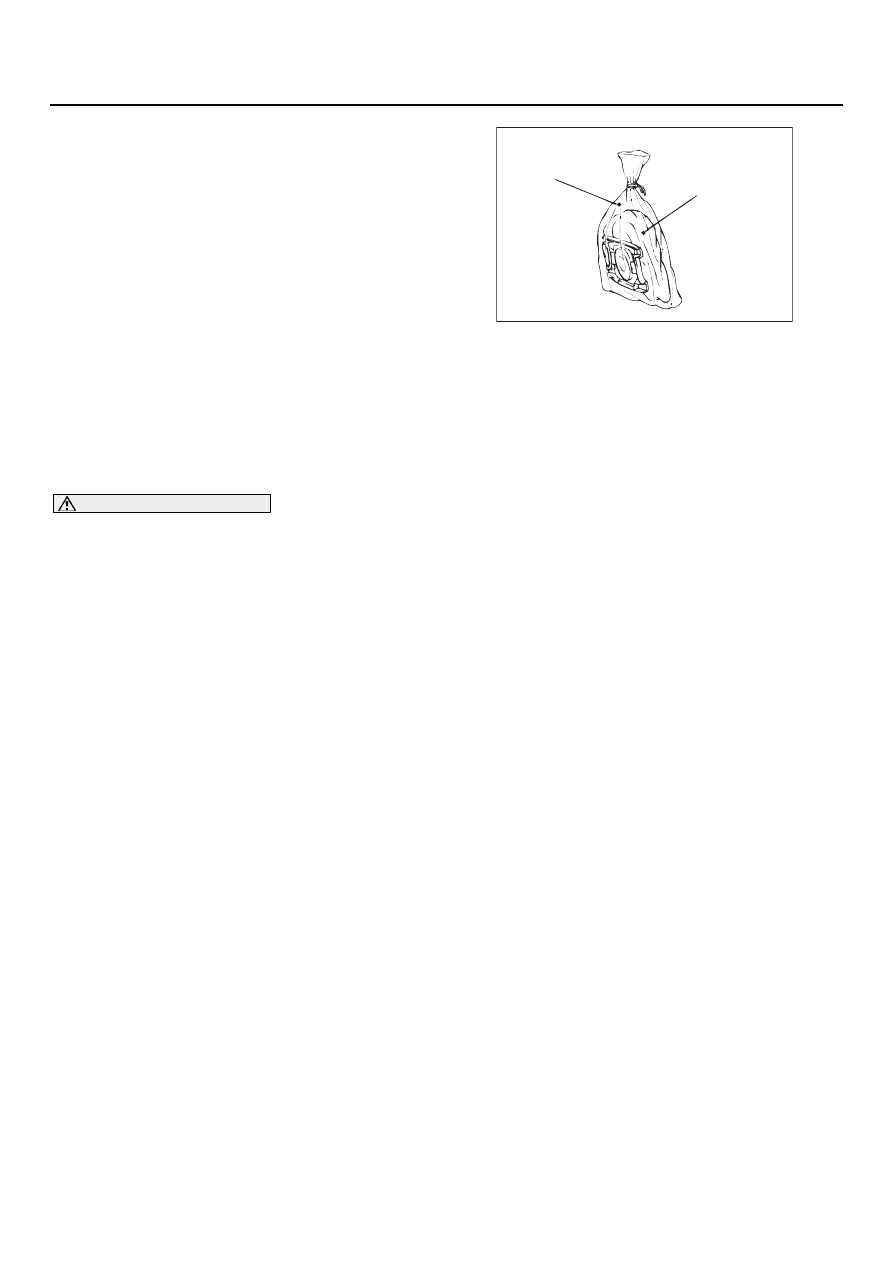

AC300562 AB

Модуль подушки
безопасности

Прочный
пластиковый пакет

22A

-1

ГЛАВА 22A

МЕХАНИЧЕСКАЯ

КОРОБКА ПЕРЕДАЧ

(FF)

СОДЕРЖАНИЕ

ОБЩИЕ СВЕДЕНИЯ  . . . . . . . . . .

22A

-2

КОНТРОЛЬНЫЕ РАЗМЕРЫ  . . . .

22A

-2

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

22A

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

22A

-3

ПОИСК НЕИСПРАВНОСТЕЙ  . . . .

22A

-5

ВВЕДЕНИЕ  . . . . . . . . . . . . . . . . . . . . . . . . .

22A

-5

МЕТОДИКА ПОИСКА
НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . .

22A

-5

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ . . . . . .

22A

-5

МЕТОДЫ УСТРАНЕНИЯ
НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . .

22A

-6

ТЕХНИЧЕСКОЕ
ОБСЛУЖИВАНИЕ. . . . . . . . . . . . .

22A

-10

ПРОВЕРКА УРОВНЯ
ТРАНСМИССИОННОГО МАСЛА. . . . . . . .

22A

-10

ЗАМЕНА
ТРАНСМИССИОННОГО МАСЛА. . . . . . . .

22A

-10

ПРИВОД ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ  . . . . . . . . . . . . . . . . . . .

22A

-11

ДЕМОНТАЖ И УСТАНОВКА. . . . . . . . . . . .

22A

-11

УЗЕЛ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ . . . . . . . . . . . . . . . . . . . . . . . . . . .

22A

-15

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

22A

-15

КОРОБКА ПЕРЕДАЧ. . . . . . . . . . .

22A

-16

ДЕМОНТАЖ И УСТАНОВКА
КОРОБКИ ПЕРЕДАЧ <F5M41> . . . . . . . . .

22A

-16

ДЕМОНТАЖ КОРОБКИ ПЕРЕДАЧ
И УСТАНОВКА <F5M42> . . . . . . . . . . . . . .

22A

-22

22A

-2

ОБЩИЕ СВЕДЕНИЯ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ОБЩИЕ СВЕДЕНИЯ

M1221000100655

Устанавливаются две модели механической коробки передач / F5M41 и F5M42.

КОНТРОЛЬНЫЕ РАЗМЕРЫ

M1221000300091

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1221000400184

Наименование агрегата

Технические характеристики

Модель коробки передач

F5M41/1/V7B3

F5M41/1/R7B6

F5M42/2/R7B4

Модель двигателя

4G13

4G18

4G63

Тип коробки передач

5/ступенчатая, с напольным расположенением рычага
переключения передач

Передаточные
отношения коробки
передач

1/я передача

3,583

3,583

3,583

2/я передача

1,947

1,947

1,947

3/я передача

1,343

1,343

1,379

4/я передача

0,976

0,976

1,030

5/я передача

0,804

0,804

0,820

Передача
заднего хода

3,416

3,416

3,363

Передаточное отношение главной
передачи

4,333

4,052

4,058

Передаточное отношение привода
спидометра

30/36

Наименование узла

Допустимое значение

Выступ болта крепления штанги стабилизатора, мм

22 ± 1,5

Наименование
материала

Рекомендуемый смазочный
материал

Модель коробки
передач

Заправочная
емкость, л

Трансмиссионное
масло

Трансмиссионное масло,
соответствующее спецификациям
API, класс GL/4, вязкость по шкале
SAE / 75W/85W или 75W/90

F5M41

2,1

F5M42

2,2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-3

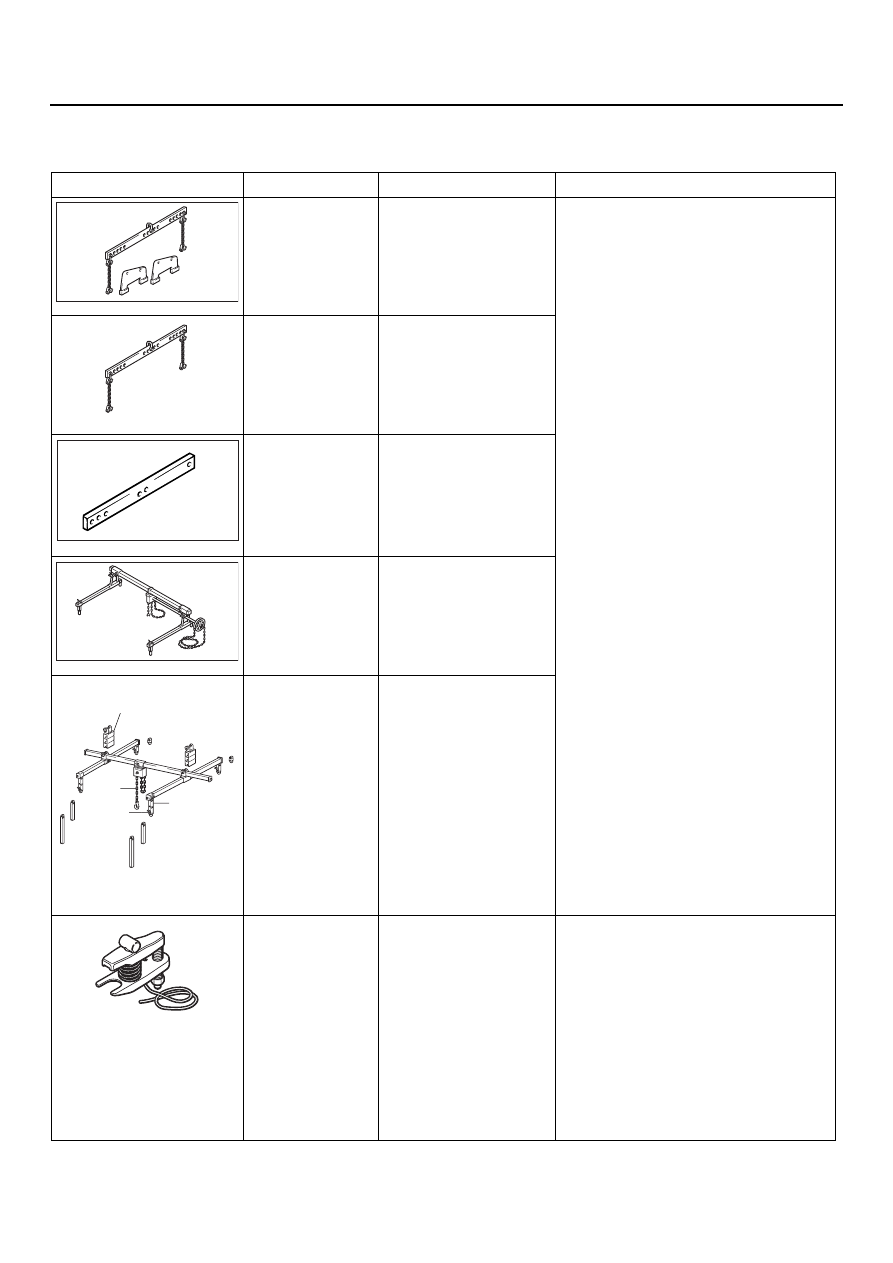

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1221000600650

Инструмент

Номер

Наименование

Назначение

MB991453

Приспособление
для вывешивания
двигателя

Приспособление для
вывешивания двигателя
используется: Во время
демонтажа и установки коробки
передач для поддержки
двигателя

NOTE: Уравнитель MB991454
является составной частью
комплекта приспособления
MB991453, предназначенного
для вывешивания двигателя.

MB991454

Уравнитель
приспособления
для вывешивания
двигателя

MB991527

Приспособление
для вывешивания
двигателя

MB991895

Приспособление
для вывешивания
двигателя

MB991928

А: MB991929
B: MB991930
C: MB991931
D: MB991932
E: MB991933
F: MB991934

Приспособление
для вывешивания
двигателя

А: Крепление (50)

×

2

B: Крепление (90)

×

2

C: Крепление

(140)

×

2

D: Стойка

(стандартная)

×

4

E: Стойка

(низкая)

×

2

F: Цепь с крюком

MB991897

Съемник шаровых
шарниров

Разъединение шарового
шарнира, соединяющего
наконечник рулевой тяги
и поворотный кулак

NOTE: Для разъединения
шарового шарнира,
соединяющего наконечник
рулевой тяги и поворотный кулак,
используется также съемник для
рулевого привода (MB990635 или
MB991113).

B991453

B991454

B991527

MB991895

B991928

A

B

C

D

E

F

Cкользящий фиксатор (HI)
