Mitsubishi Lancer / Lancer Wagon. Руководство - часть 602





22A

-8

ПОИСК НЕИСПРАВНОСТЕЙ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ПРОЦЕДУРА 3: Затруднения в переключении передач

УСТРАНЕНИЕ НЕИСПРАВНОСТИ

ЭТАП 1. Проверьте привод переключения
передач

B: Находятся ли трос переключения передач

и трос выбора передач в хорошем
техническом состоянии?
ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте или замените трос

переключения пепедач и трос выбора
передач. См.

CTP. 22A-11

. Затем

переходите к этапу 7.

ЭТАП 2. Проверьте состояние
трансмисссионного масла

B: Грязное масло или нет?

ДА :

Замените трансмиссионное масло.

См.

CTP. 22A-10

. Затем переходите

к этапу 7.

НЕТ :

Переходите к этапу 3.

ЭТАП 3. Проверьте систему сцепления

B: Находится ли система сцепления в хорошем

техническом состоянии?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте или замените систему

сцепления. Затем переходите
к этапу 7.

ЭТАП 4. Снимите и разберите коробку
передач. Проверьте техническое состояние
механизма выбора передач

B: Находится ли механизм выбора передач

в хорошем техническом состоянии?
ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте или замените

механизм выбора передач. См. главу
22B, "Коробка передач",

CTP. 22B-14

Затем переходите к этапу 7.

ЭТАП 5. Проверьте зацепление между
блокирующим кольцом синхронизатора
и конусом шестерни, обратив внимание
на износ

B: Является ли зацепление плохим

и наблюдается ли износ блокирующего
кольца синхронизатора и конуса шестерни?
ДА :

Отремонтируйте или замените

блокирующее кольцо синхронизатора
и конус шестерни. Затем переходите
к этапу 7.

НЕТ :

Переходите к этапу 6.

ЭТАП 6. Проверьте техническое состояние
пружины синхронизатора, обратив
внимание на ее упругость

B: Ослабла ли пружина синхронизатора?

ДА :

Замените пружину синхронизатора.

Затем переходите к этапу 7.

НЕТ :

Переходите к этапу 7.

ЭТАП 7. Выполните повторную проверку

B: Наблюдаются ли поWпрежнему затруднения

в переключении передач?
ДА :

Возвращайтесь к выполнению этапа 1.

НЕТ :

Процедура завершена.

ПОИСК НЕИСПРАВНОСТЕЙ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-9

ПРОЦЕДУРА 4: Самопроизольное выключение передачи

УСТРАНЕНИЕ НЕИСПРАВНОСТИ

ЭТАП 1. Проверьте привод переключения
передач

B: Находятся ли трос переключения передач

и трос выбора передач в хорошем
техническом состоянии?
ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте или замените трос
переключения пепедач и трос выбора
передач. См.

CTP. 22A-11

. Затем

переходите к этапу 6.

ЭТАП 2. Снимите и разберите коробку
передач. Проверьте, не сломалась ли
тарельчатая пружина

B: Сломана ли тарельчатая пружина?

ДА :

Замените тарельчатую пружину.
См. главу 22B, "Коробка передач",

CTP. 22B-14

. Затем переходите

к этапу 6.

НЕТ :

Переходите к этапу 3.

ЭТАП 3. Проверьте техническое состояние
механизма выбора передач

B: Находится ли механизм выбора передач

в хорошем техническом состоянии?
ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте или замените
механизм выбора передач. См. главу
22B, "Коробка передач",

CTP. 22B-14

Затем переходите к этапу 6.

ЭТАП 4. Проверьте техническое состояние
вилок включения передач, обратив
внимание на их износ

B: Изношены ли вилки включения передач?

ДА :

Замените вилку включения передач.
См. главу 22B, "Коробка передач",

CTP. 22B-14

. Затем переходите

к этапу 6.

НЕТ :

Переходите к этапу 5.

ЭТАП 5. Проверьте зазор

B: Не является зазор между ступицей и муфтой

синхронизатора слишком большим?
ДА :

Замените ступицу или муфту
синхронизатора. См. главу 22B,
"Первичный вал",

CTP. 22B-28

"Вторичный вал",

CTP. 22B-38

.

Затем переходит к этапу 6.

НЕТ :

Переходите к этапу 6.

ЭТАП 6. Выполните повторную проверку

B: Наблюдается ли поWпрежнему

самопроизвольное выключение передачи?
ДА :

Возвращайтесь к выполнению этапа 1.

НЕТ :

Процедура завершена.

22A

-10

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРОВЕРКА УРОВНЯ
ТРАНСМИССИОННОГО МАСЛА

M1221000900457

1. Отверните пробку заливного отверстия.
2. Проверьте, соответствует ли уровень

трансмиссионного масла нижней кромке
заливного отверстия?

3. Проверить не слишком ли  загрязнено

трансмиссионное масло.

4. Затяните пробку заливного отверстия

с моментом установленной величины.

 Величина момента затяжки: 32

±

 2 Н

м

ЗАМЕНА ТРАНСМИССИОННОГО
МАСЛА

M1221001000383

1. Отверните пробку заливного отверстия.
2. Отверните пробку сливного отверстия

и слейте трансмиссионное масло.

3. Затяните пробку сливного отверстия

с моментом установленной величины.

Величина момнета затяжки: 32

±

 2 Н

м

4. Заливайте в корбку передач трансмиссион/

ное масло, соответствующим классифика/
циям API, класс GL/4, вязкость по шкале
SAE 75W/85W или 75W/90, до тех пор, пока
уровень не достигнет нижней кромки
заливного отверстия.

Заправочная емкость: 2,1 л <F5M41>
Заправочная емкость: 2,2 л <F5M42>

5. Затяните пробку заливного отверстия

с установленным моментом.

 Величина момента затяжки: 32

±

 2 Н

м

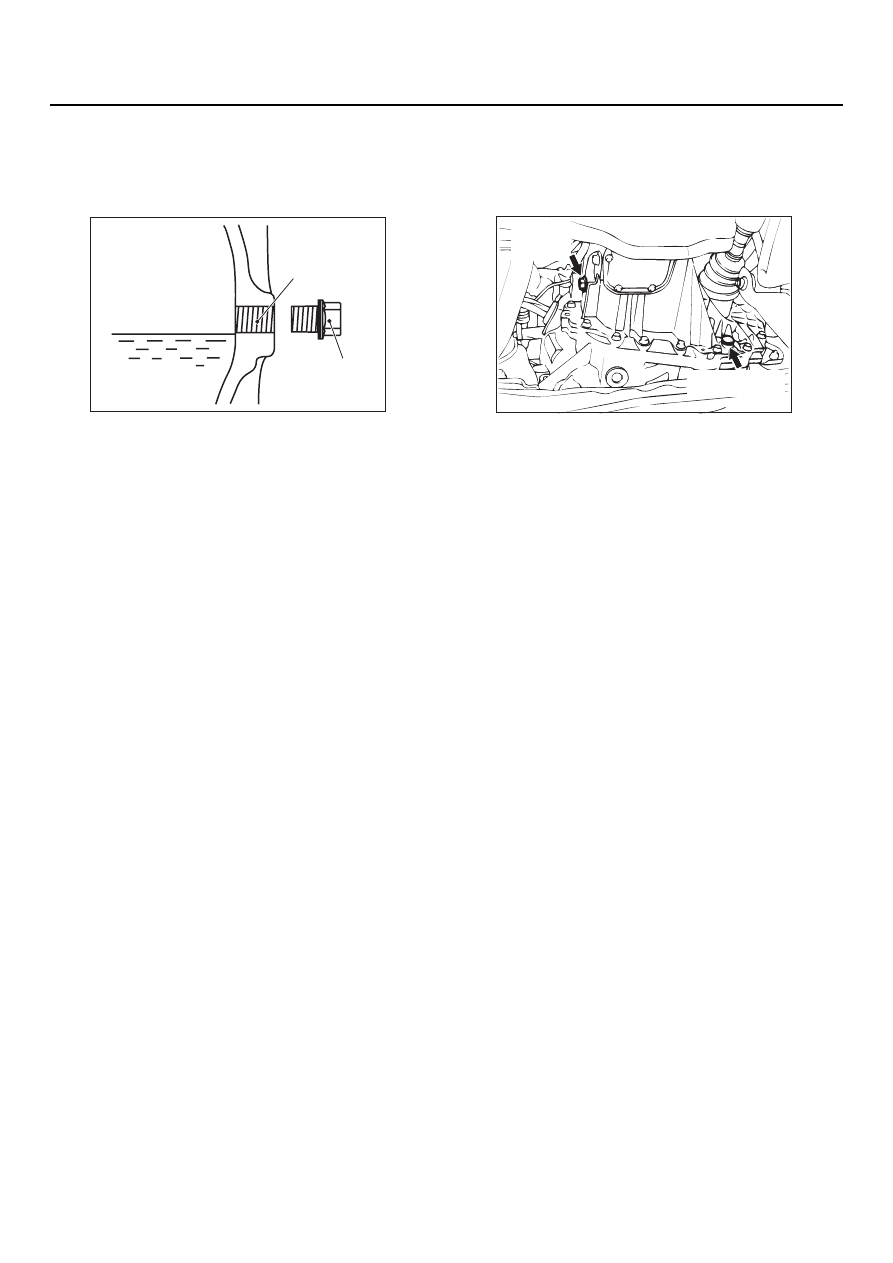

AC210553 AB

Заливное отверстие

Пробка заливного
отверстия

Трансмиссионное
масло

AC203434 AC

Пробка
заливного
отверстия

Пробка сливного
отверстия

ПРИВОД ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)

22A

-11

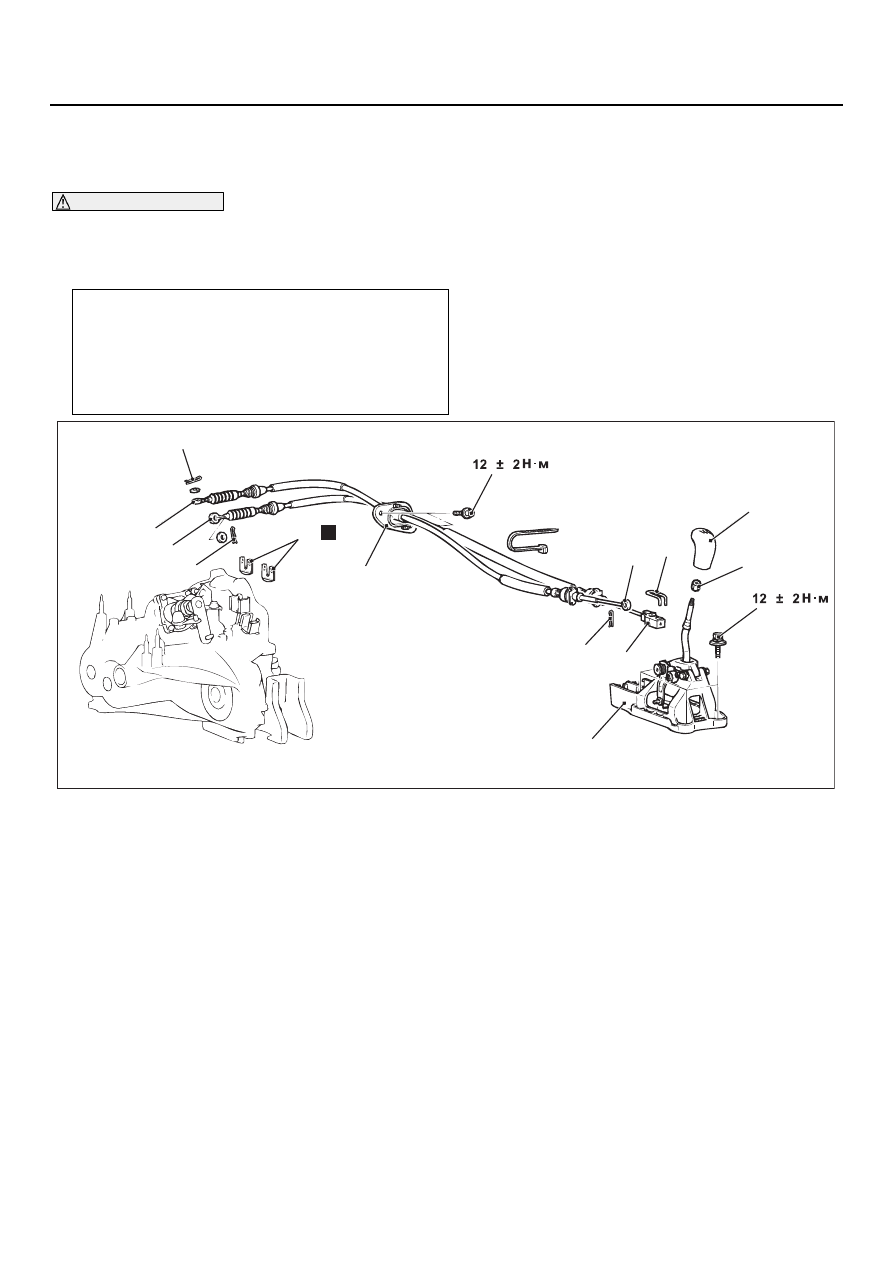

ПРИВОД ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

ДЕМОНТАЖ И УСТАНОВКА

M1221003800556

ПРЕДУПРЕЖДЕНИЕ

Во время демонтажа и установки узла тросов переключения и выбора передач
соблюдайте осторожность, чтобы не ударить блок управления системой подушек
безопасности SRS$ECU.

Операции, выполняемые до демонтажа и после
установки

Демонтаж и установка узла воздухоочистителя
двигателя (См. главу 15, "Воздухоочиститель",

CTP. 15-3

).

Демонтаж и установка аккумуляторной батареи
и ее установочной площадки.

AC304524 AB

1

2

3

4

5

6

12

11

10

7

7

8

9

Н

Последовательность
демонтажа узла тросов
переключения и выбора
передач

1.

Рукоятка рычага переключения
передач.

Передняя напольная консоль
(См. главу 52A,

CTP. 52A-6

).

2.

Втулка.

3.

Шплинт.

4.

Селекторный конец троса
выбора передач (со стороны
узла рычага переключения
передач).

>>B<<

5.

Хомут троса переключения
передач.

6.

Селекторный конец троса
переключения передач
(со стороны рычага
переключения передач).

Электронный блок управления
системой подушек
безопасности SRS/ECU
(См. главу 52B,

CTP. 52B-230

).

7.

Шплинт

<<А>> >>А<<

8.

Трансимиссионный конец троса
выбора передач (со стороны
коробки передач).

<<А>> >>А<<

9.

Трансмиссионный конец троса
переключения передач
(со стороны коробки передач).

<<А>> >>А<<

10. Крепежная скоба.
11. Узел тросов переключения

и выбора передач.

Последовательность
демонтажа узла тросов
переключения и выбора
передач
