Mitsubishi Lancer / Lancer Wagon. Руководство - часть 604
22A
-16
КОРОБКА ПЕРЕДАЧ
МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (FF)
КОРОБКА ПЕРЕДАЧ
ДЕМОНТАЖ И УСТАНОВКА КОРОБКИ
ПЕРЕДАЧ <F5M41>
M1221002700255
ВНИМАНИЕ
*: Этим значком отмечены элементы, которые следуют сначала затянуть не до конца.
Окончательную затяжку этих элементов следует производить после установки двигателя
на автомобиль.
Операции, выполняемые перед демонтажом
•
Демонтаж нижней крышки.
•
Слив из коробки передач трансмиссионного масла
(См.
CTP. 22A-10
).
•
Демонтаж аккумуляторной батареи
и ее установочной площадки.
•
Демонтаж узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",
CTP. 15-3
).
•
Демонтаж приемной выпускной трубы (См. главу 15,
"Выпускная труба и основной глушитель",
CTP. 15-13
).
Операции, выполняемые после установки
•
Установка приемной выпускной трубы (См. главу 15,
"Выпускная труба и основной глушитель",
CTP. 15-13
).
•
Установка узла воздухоочистителя двигателя
(См. главу 15, "Воздухоочиститель",
CTP. 15-3
).
•
Установка аккумуляторной батареи
и ее установочной площадки.
•
Заполнение коробки передач трансмиссионным
маслом (См.
CTP. 22A-10
).
•
Установка нижней крышки.

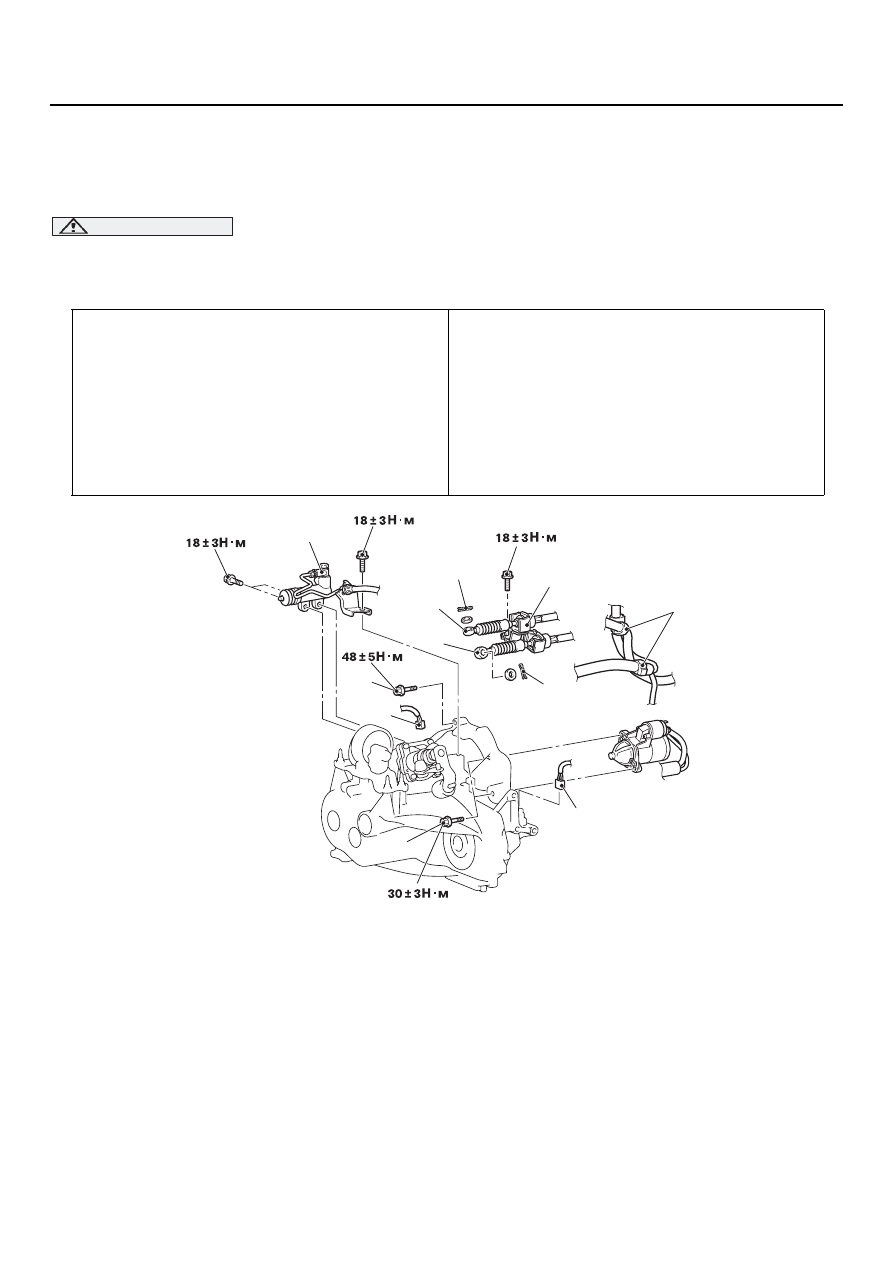

AC304230 AB
1
2
3
4
4
5
6
7
8
9
10
Последовательность
демонтажа
1.
Хомут крепления электрического
кабеля.
2.
Разъем выключателя фонарей
заднего хода.
3.
Разъем датчика скорости.
4.
Шплинт.
5.
Трансмиссионный конец троса
выбора передач <со стороны
коробки передач>.
6.
Трансмиссионный конец троса
переключения передач
<со стороны коробки передач>.
7.
Кронштейн тросов и узел тросов
<со стороны коробки передач>.
<<А>>
8.
Болты крепления стартера.
9.
Рабочий цилиндр гидропривода
сцепления и трубка подачи
жидкости.
<<B>>
10. Болты крепления верхней части
коробки передач.

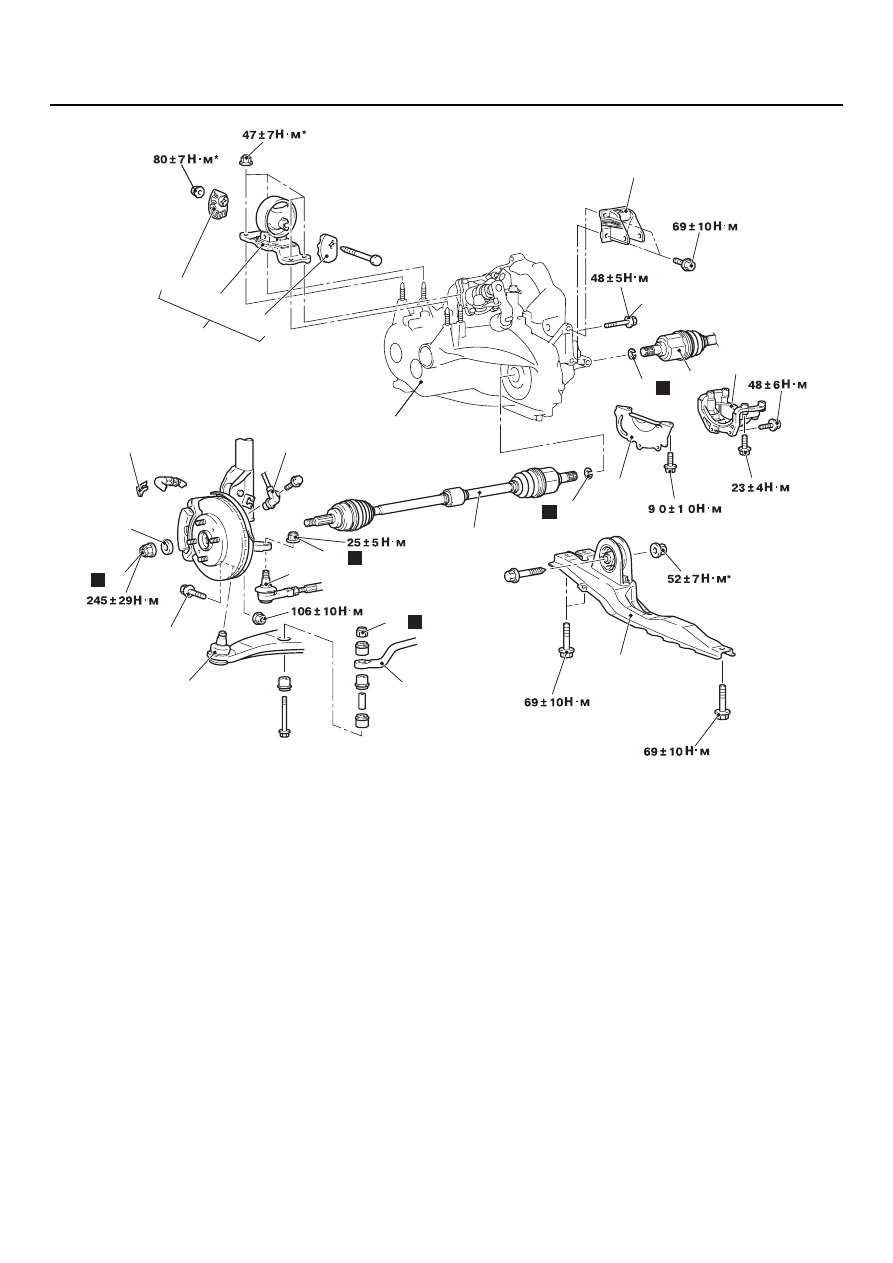

Последовательность
демонтажа
