Mitsubishi Lancer / Lancer Wagon. Руководство - часть 595

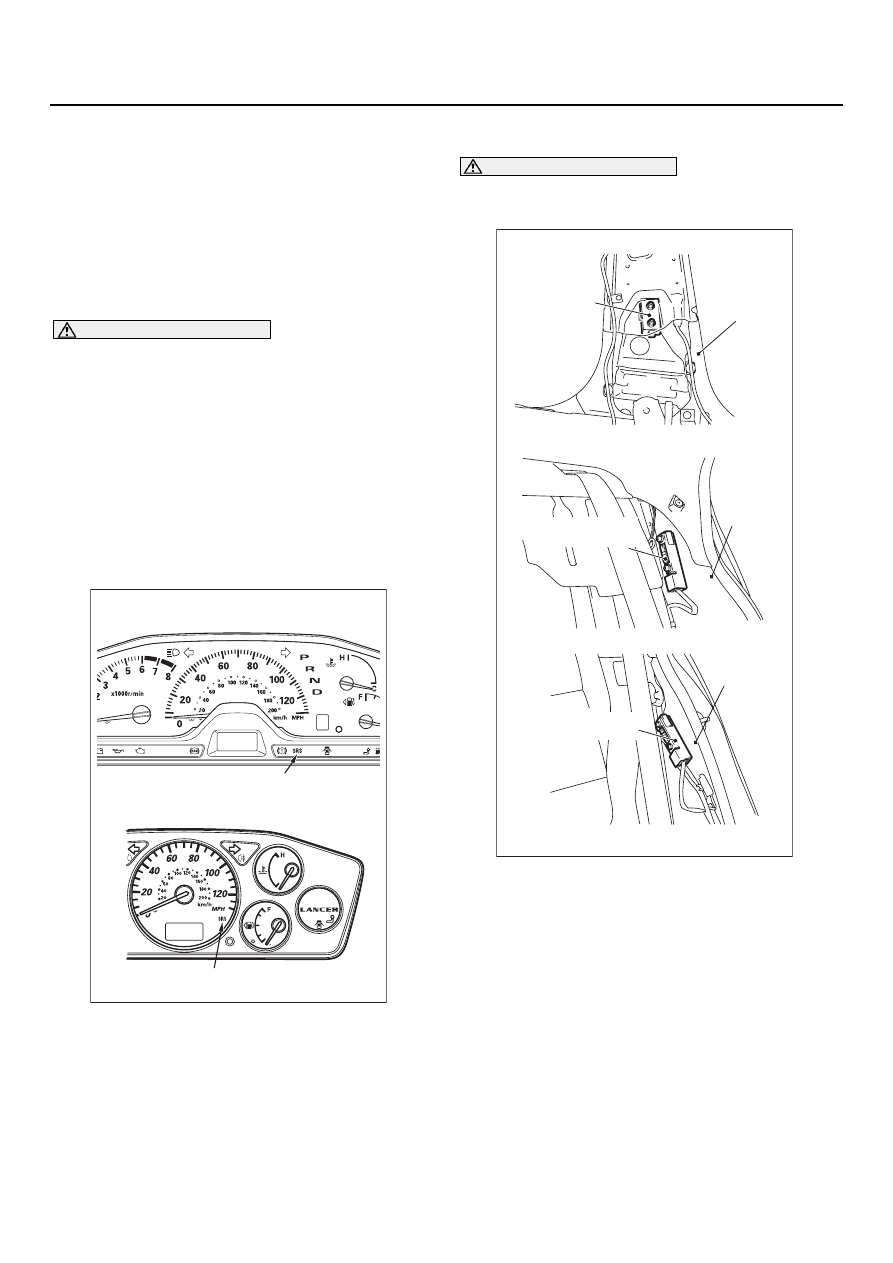

52B

-244

БОКОВЫЕ ДАТЧИКИ ЗАМЕДЛЕНИЯ (УДАРА)

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>А<< ПРОВЕРКА ПЕРЕД
УСТАНОВКОЙ

Перед установкой боковых датчиков удара
требуется их проверка даже в случае, если
они новые (См. "Проверка",

CTP. 52B-244

).

>>B<< УСТАНОВКА БОКОВЫХ
ДАТЧИКОВ УДАРА

ПРЕДУПРЕЖДЕНИЕ

Если боковой датчик удара установлен
правильно, но работает не корректно,
это может привести к тяжелым травмам
водителя и/или пассажиров.

>> С<< ПРОВЕРКА ПОСЛЕ
УСТАНОВКИ

1. Присоедините провод к отрицательному

выводу аккумуляторной батареи.

2. Установите ключ зажигания в положение

"ON".

3. Контрольная лампа горит около 7 секунд,

гаснет и затем не горит по меньшей мере
5 секунд?

4. Если нет, см. "Поиск неисправностей"

(См.

CTP. 52B-12

).

ПРОВЕРКА

M1524004700228

ПРЕДУПРЕЖДЕНИЕ

При наличии неисправностей замените
датчик(и).

1.

Проверьте, нет ли на корпусе и зажимах

датчиков следов трещин, разрушений,
деформации или ржавчины.

2. Проверьте, нет ли повреждений корпусов

разъемов и/или деформации на выводах
соединительных колодок.

3. Проверьте среднюю стойку и внутреннюю

часть задней стойки (кузова универсал)
на отсутствие следов ржавчины.

NOTE: Для поиска неисправностей,
не упомянутых выше, см. "Поиск
неисправностей" (См.

CTP. 52B-12

) .

AC304147

AC304030

AC304884

Контрольная лампа
системы SRS

AB

Контрольная лампа
системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>

AC300534

AC300517

AC300511
AC305156

Центральная
стойка

Задняя
стойка

AB

Задний боковой
датчик замедления

Задний боковой
датчик замедления

Передний
боковой датчик
замедления

<Передняя часть>

<Задняя часть, седан>

<Задняя часть, универсал>

Задняя
стойка

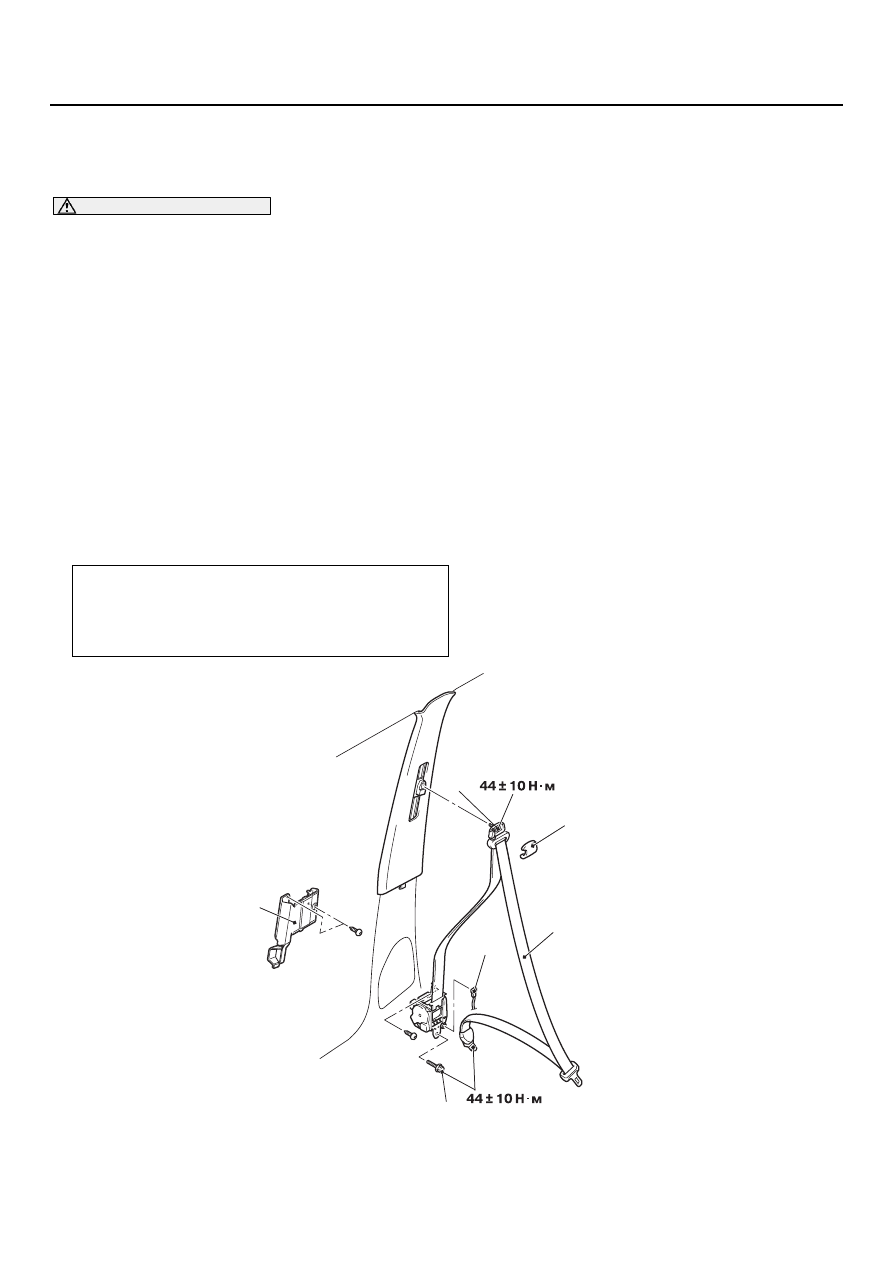

52B

-245

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

СНЯТИЕ И УСТАНОВКА

M1524004100486

ПРЕДУПРЕЖДЕНИЕ

•

Разборка и ремонт преднатяжителей не допускаются.  В случае обнаружения
неисправностей замените ремни.

•

При работе с преднатяжителями ремней соблюдайте предельную осторожность.
Не подвергайте их ударам или сотрясению, не подносите к сильным магнитам,
не допускайте их контакта с водой, маслами и смазками. Всегда заменяйте
модули преднатяжителей новыми, если на их элементах обнаружены трещины,
повреждения, деформация.

•

Не помещайте никаких предметов сверху преднатяжителя.

•

Не допускается подвергать модули подушек безопасности нагреву выше 90

°

C.

•

После срабатывания преднатяжителя замените его новым.

•

Если произошло срабатывание преднатяжителя, при работе с ним необходимо
надевать перчатки и защитные очки.

•

Перед утилизацией несработавшего преднатяжителя, необходимо вызвать
его срабатывание (См.

CTP. 52B-248

).

Предварительные операции (перед снятием)

•

Установите ключ зажигания в положение "LOCK"
(OFF).

•

Отсоедините провод от отрицательного вывода
аккумуляторной батареи.

AC101710 AC

1

2

3

4

5

6

52B

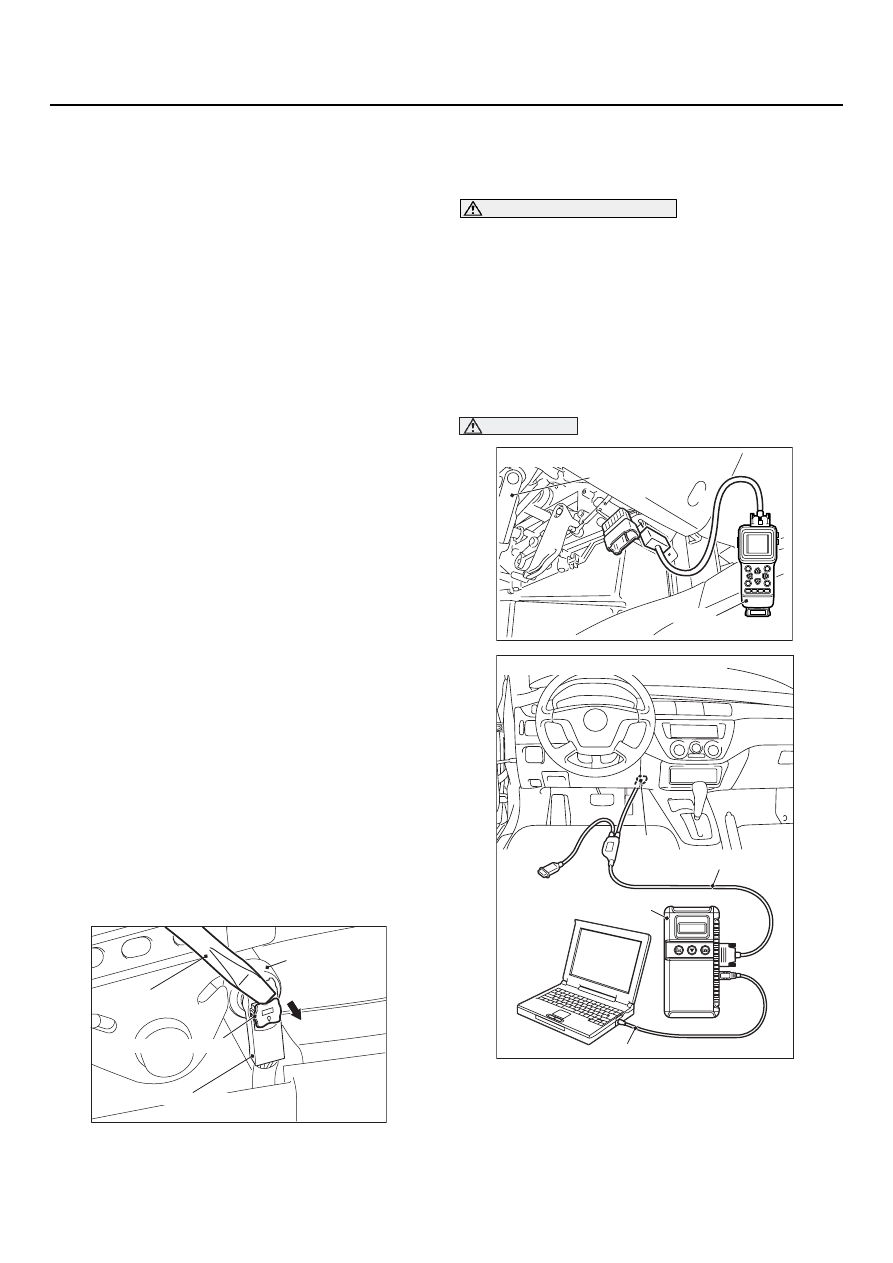

-246

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

NOTE: На рисунке показан правый ремень
безопасности с преднатяжителем.

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>>РАССТЫКОВКА КОЛОДОК
ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА
ПРЕДНАТЯЖИТЕЛЯ

1. Используйте отвертку с плоской рабочей

частью для вытягивания и разблокировки
замка разъема жгута проводов.

2. Разъедините колодки.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>А<< ПРОВЕРКА ПЕРЕД
УСТАНОВКОЙ

ПРЕДУПРЕЖДЕНИЕ

При утилизации ремня безопасности
с преднатяжителем необходимо
выполнять установленные правила
(См.

CTP. 52B-248

).

1. Перед установкой ремней безопасности

с преднатяжителями необходима их
проверка даже в случае, если они новые.

2. Присоедините провод к отрицательному

выводу аккумуляторной батареи.

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT1II/III перед его подключением
или отключением устанавливайте ключ
замка зажигания в положение "LOCK" (OFF).

3. Подсоедините тестер MUT7II к колодке

диагностики.

Снятие

1.

Облицовка крепления.

2.

Болт верхнего крепления
переднего ремня безопасности.

3.

Болт нижнего крепления
переднего ремня безопасности.

•

Нижняя облицовка средней стойки
(См. главу 52A, "Интерьер",

CTP. 52A-11

).

<<А>>

4.

Стыковка колодок электрического
разъема.

5.

Скоба.

6.

Преднатяжитель ремня
безопасности.

Установка

>>А<<

•

Операции, выполняемые перед
установкой.

6.

Преднатяжитель ремня
безопасности.

5.

Скоба.

>>В<<

4.

Стыковка колодок электрического
разъема.

•

Нижняя облицовка средней стойки
(См. главул 52A, "Интерьер",

CTP. 52A-11

).

3.

Болт нижнего крепления
переднего ремня безопасности.

2.

Болт верхнего крепления
переднего ремня безопасности.

1.

Облицовка крепления.

•

Посоединение провода
к отрицательному выводу
аккумуляторной батареи.

>>С<<

•

Операции, выполняемые после
установки.

AC300147AB

Разъем модуля
преднатяжителя

Отвертка
с плоским лезвием

Блокирующая кнопка

Колодка со стороны жгута проводов

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUT1II>

AC304950

MB991911

167ти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUT1III>

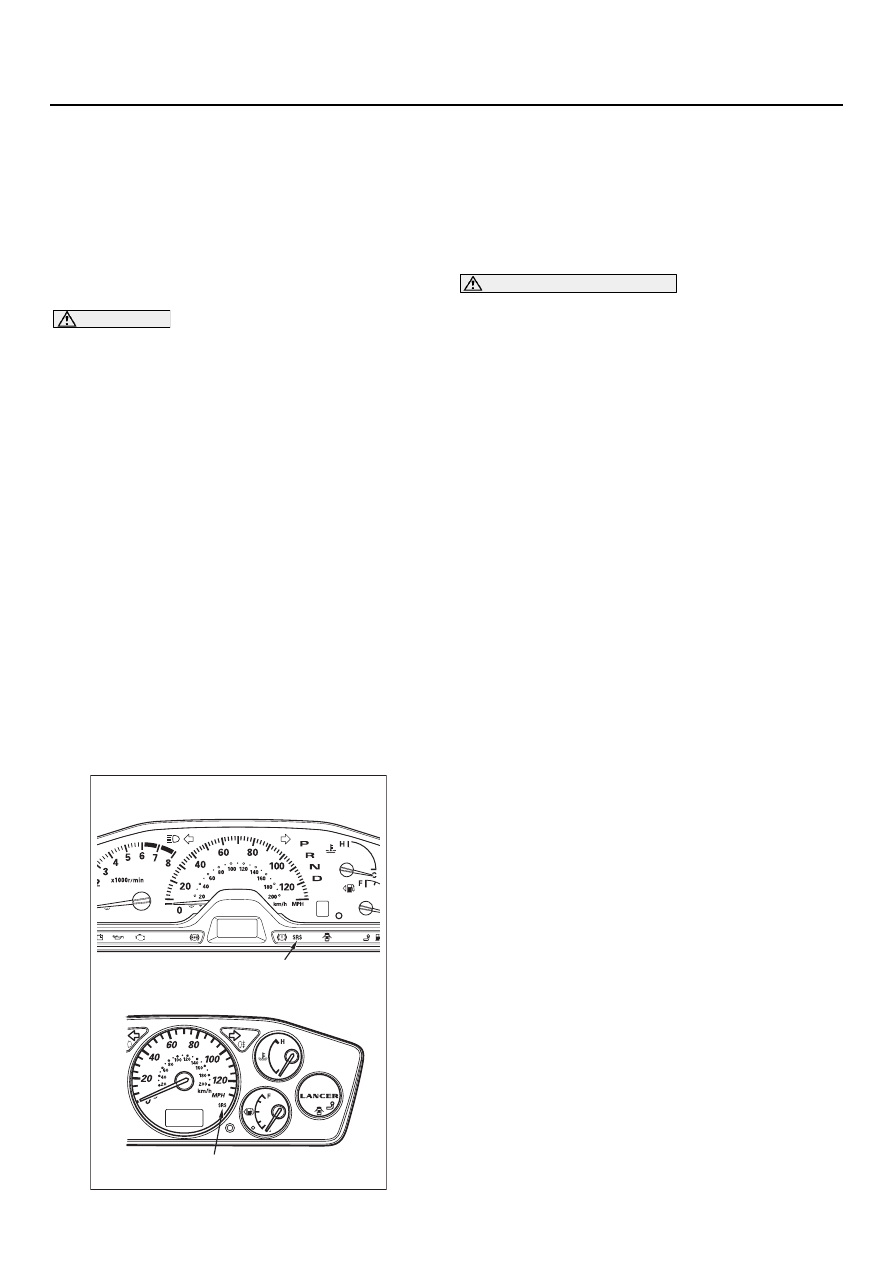

52B

-247

РЕМНИ БЕЗОПАСНОСТИ С ПРЕДНАТЯЖИТЕЛЯМИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

4. Установите ключ зажигания в положение

"ON".

5. Считайте коды неисправностей, чтобы

убедиться в исправности всех компонентов
системы SRS.

Убедитесь в том, что не выданы иные коды,
кроме 26 и 28.

6. Установите ключ зажигания в положение

"LOCK" (OFF).

ОПАСНО!

Перед началом любых действий после
отсоединения аккумуляторной батареи
выждите по меньшей мере 60 секунд
(См.

CTP. 52B-5

).

7. Отсоедините провод от отрицательного

вывода аккумуляторной батареи
и заизолируйте его клейкой лентой.

>>В<<СТЫКОВКА КОЛОДОК
ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА
ПРЕДНАТЯЖИТЕЛЯ

При стыковке колодок электрического разъема
преднатяжителя надежно зафиксируйте кнопку
блокировки со стороны жгута проводов.

>> С<< ПРОВЕРКА ПОСЛЕ
УСТАНОВКИ

1. Присоедините провод к отрицательному

выводу аккумуляторной батареи.

2. Установите ключ зажигания в положение

"ON".

3. Контрольная лампа горит около 7 секунд,

гаснет и затем не горит по меньшей мере
5 секунд?

4. Если нет, см. "Поиск неисправностей"

,

CTP. 52B-12

.

ПРОВЕРКА

M1524004200245

ПРЕДУПРЕЖДЕНИЕ

•

При обнаружении любой из
перечисленных ниже неисправностей
замените модуль(и) преднатяжителя
на новый. Утилизация модулей пред'
натяжителей должна производиться
в соответствии со специальными
правилами (См.

CTP. 52B-248

).

•

Не допускается измерение
сопротивления в электроцепи
преднатяжителя, даже если для этого
используется специфицированный
тестер. В случае измерения
сопротивления в электроцепи запала
газогенератора возможно внезапное
срабатывание запала и преднатяжи'
теля, которое приводит к тяжелым
травмам персонала.

1. Проверьте корпус преднатяжителя

на отсутствие трещин и деформации.

2. Проверьте, нет ли повреждений корпусов

разъемов и/или деформации на выводах
соединительных колодок.

AC304147

AC304030

AC304884

Контрольная лампа
системы SRS

AB

Контрольная лампа
системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>
