Mitsubishi Lancer / Lancer Wagon. Руководство - часть 594





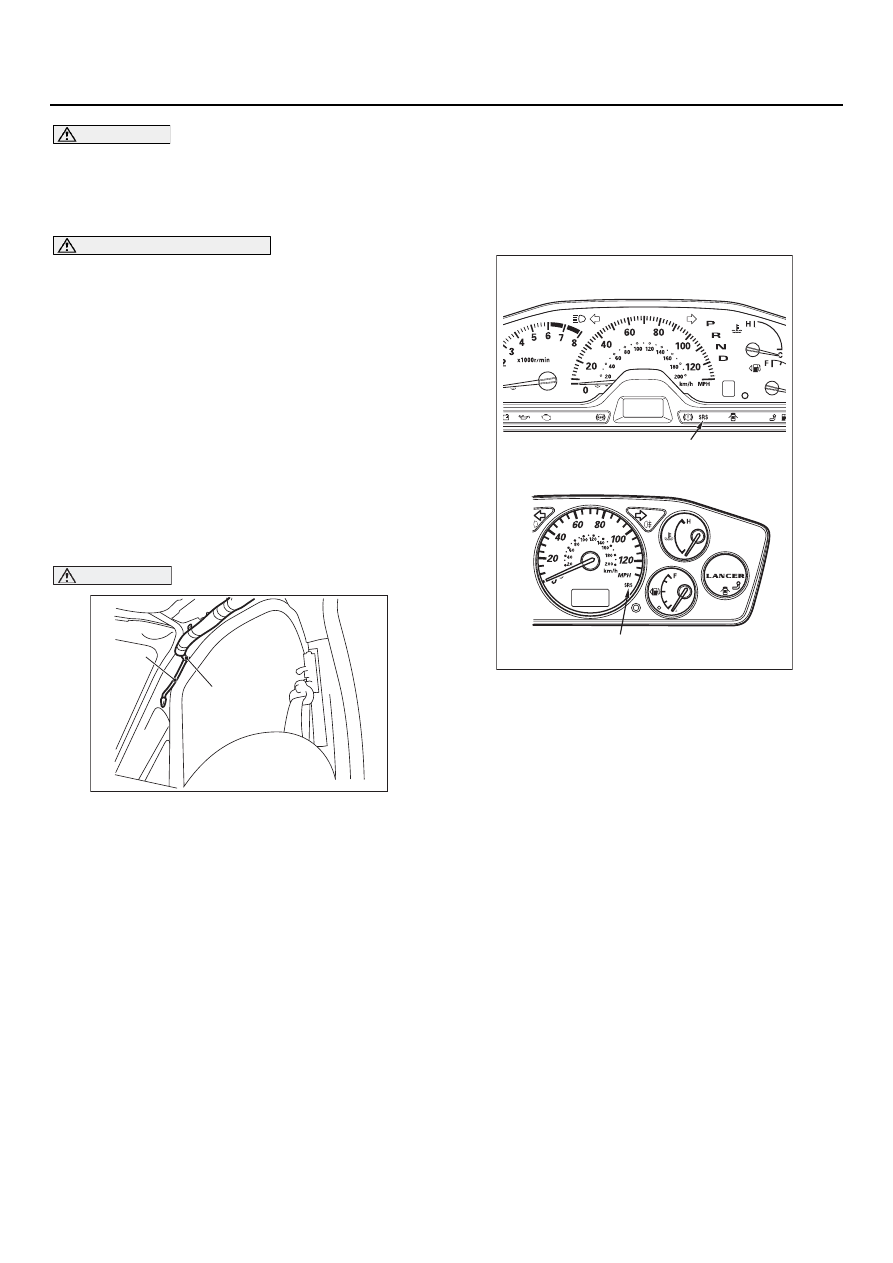

52B

-240

МОДУЛИ БОКОВЫХ НАДУВНЫХ ПОДУШЕК И ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ОПАСНО!

Перед началом любых действий после
отсоединения аккумуляторной батареи
выждите по меньшей мере 60 секунд
(См.

CTP. 52B-5

).

ПРЕДУПРЕЖДЕНИЕ

Выводы аккумуляторной батареи и
сопряженные с ими элементы содержат
свинец. ПОСЛЕ КОНТАКТА С НИМИ
НЕОБХОДИМО ВЫМЫТЬ РУКИ.

6. Установите ключ зажигания в положение

"LOCK"(OFF).

7. Отсоедините провод от отрицательного (

вывода аккумуляторной батареи, чтобы
исключить риск случайного срабатывания
подушки безопасности.

>>B<< УСТАНОВКА МОДУЛЕЙ
НАДУВНЫХ ШТОРОК
БЕЗОПАСНОСТИ

ВНИМАНИЕ

Перед установкой модуля шторки

безопасности, убедитесь в том, что
полость подушки не перекручена.

Убедитесь в том, что в зону установки
шторки не попали посторонние
предметы.

Убедитесь в том, что фиксаторы обивки
потолка или другие элементы не
касались скоб крепления модуля.

Уложите скобы крепления в направляющие.

>> С<< ПРОВЕРКА ПОСЛЕ
УСТАНОВКИ

1. Присоедините провод к отрицательному (

выводу аккумуляторной батареи.

2. Установите ключ зажигания в положение

"ON".

3. Гаснет ли контрольная лампа системы SRS

после приблизительно 77секундного периода
свечения?

4. Если да, система функционирует

удовлетворительно. Если нет,
см.

CTP. 52B-11

.

AC208759AC

Направляющая

Скоба

AC304147

AC304030

AC304884

Контрольная лампа
системы SRS

AB

Контрольная лампа
системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>

52B

-241

МОДУЛИ БОКОВЫХ НАДУВНЫХ ПОДУШЕК И ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

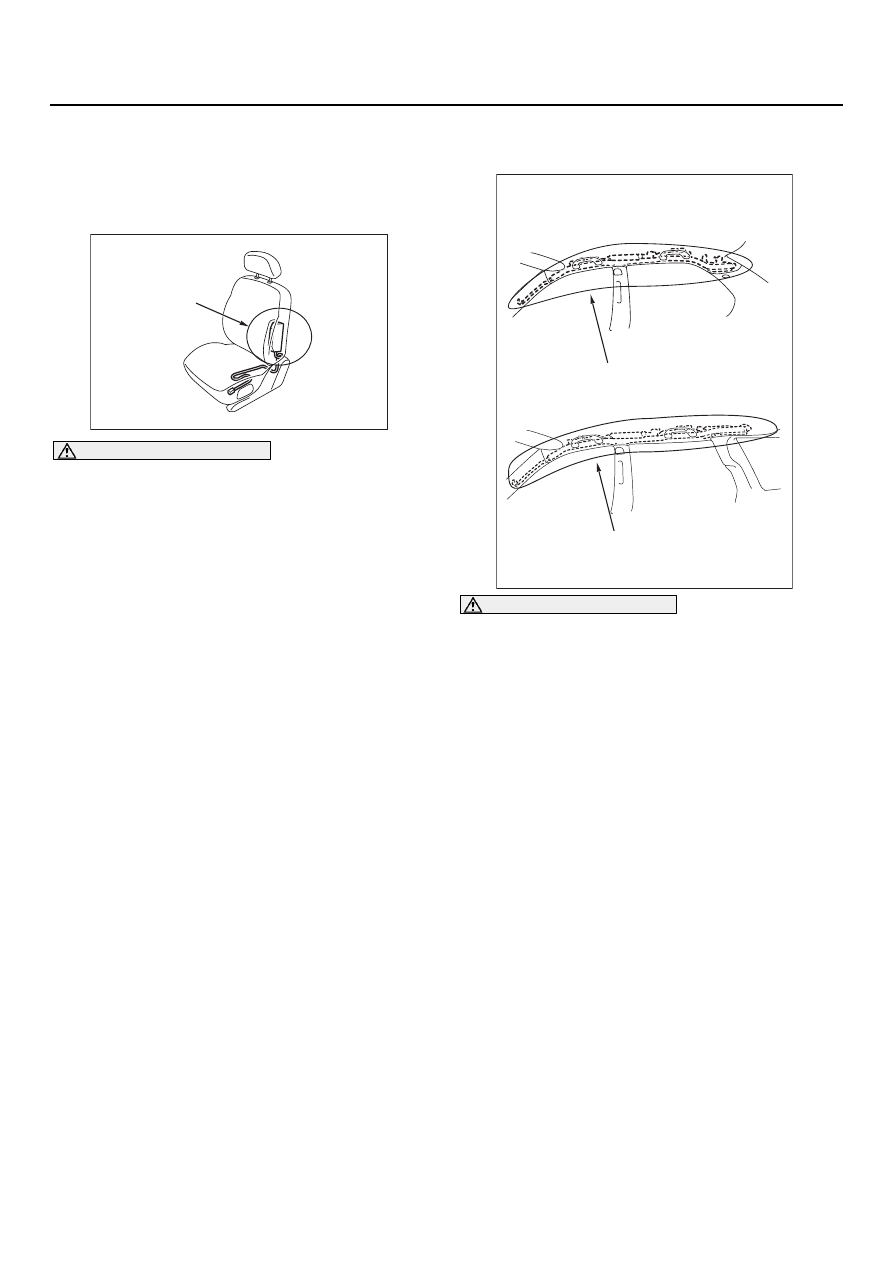

ПРОВЕРКА

M1524014900029

СПИНКА ПЕРЕДНЕГО СИДЕНЬЯ
С МОДУЛЕМ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ В СБОРЕ

ПРЕДУПРЕЖДЕНИЕ

При обнаружении любой из перечислен'
ных ниже неисправностей замените
модуль(и) подушки безопасности на
новый. Утилизация модулей преднатя'
жителей должна производиться
в соответствии со специальными
правилами (См.

CTP. 52B-248

).

Не допускается измерение
сопротивления в электроцепи запала
газогенератора, даже если для этого
используется специфицированный
тестер. В случае измерения
сопротивления в электроцепи запала
газогенератора возможно внезапное
срабатывание запала и раскрытие
подушки, которое приводит
к тяжелым травмам персонала.

1. Проверьте корпус подушки на отсутствие

следов разрушения и деформации.

2. Проверьте отсутствие сильных перегибов

жгутов проводов, повреждений корпусов
разъемов и деформации выводов
соединительных колодок.

ПРОВЕРКА МОДУЛЯ НАДУВНОЙ
ШТОРКИ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ

При обнаружении любой из перечислен'
ных ниже неисправностей замените
модуль(и) шторки безопасности на
новый. Утилизация модулей преднатя'
жителей должна производиться
в соответствии со специальными
правилами (См.

CTP. 52B-248

).

Не допускается измерение
сопротивления в электроцепи запала
газогенератора, даже если для этого
используется специфицированный
тестер. В случае измерения
сопротивления в электроцепи запала
газогенератора возможно внезапное
срабатывание запала и раскрытие
подушки, которое приводит
к тяжелым травмам персонала.

1. Проверьте состояние облицовки потолка

в зоне установки модулей шторок
безопасности.

2. Проверьте отсутствие на газогенераторе

следов трещин, разрушения или
деформации.

3. Проверьте, нет ли следов повреждения

оболочки подушки.

4. Проверьте, нет ли повреждений корпуса

разъема и/или деформации выводов
колодок, а также сильных перегибов жгута
проводов.

AC300983 AF

Модуль боковой НПБ

AC301361

AC301549

AC304987

Оболочка модуля НШБ

AB

Оболочка модуля НШБ

<Седан>

<Универсал>

52B

-242

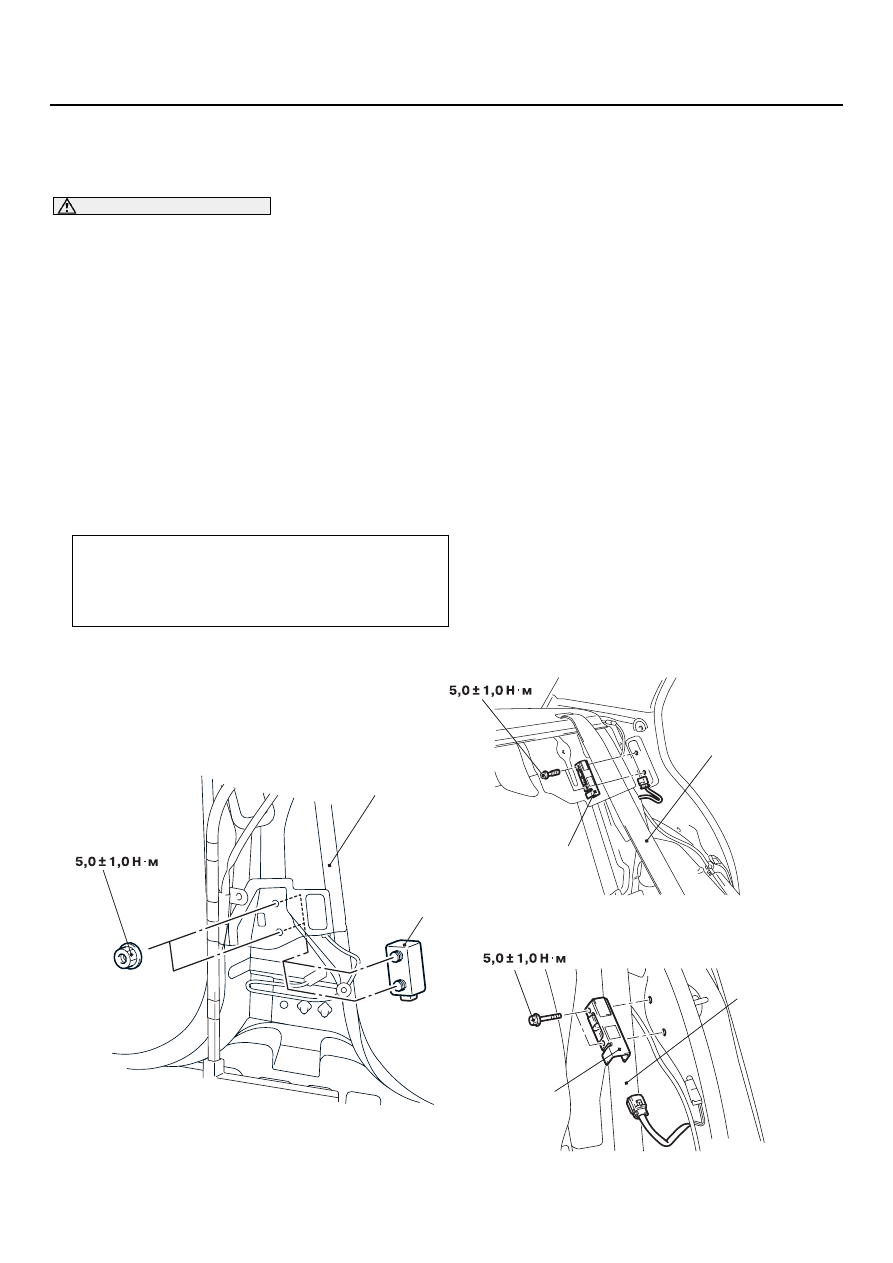

БОКОВЫЕ ДАТЧИКИ ЗАМЕДЛЕНИЯ (УДАРА)

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

БОКОВЫЕ ДАТЧИКИ ЗАМЕДЛЕНИЯ (УДАРА)

СНЯТИЕ И УСТАНОВКА

M1524004600481

ПРЕДУПРЕЖДЕНИЕ

Перед началом выполнения операций отсоедините провод от отрицательного
вывода аккумуляторной батареи и выждите не менее 60 секунд. Затем
заизолируйте вывод аккумуляторной батареи.

Разборка и ремонт датчиков не допускается. В случае обнаружения
неисправностей замените их.

Не подвергайте датчики ударам или сотрясениям. Если на датчиках обнаружены
следы трещин, деформации или ржавчины, замените их новыми передними
боковыми датчиками удара. Старый блок использованию не подлежит.

В случае, если произошло срабатывание подушек безопасности, боковые
датчики удара следует заменить новыми.

Не допускается использование омметра или его близкое расположение
к датчикам удара. Для тестирования датчиков используйте только оборудование,
указанное выше (См.

CTP. 52B-10

).

Предварительные операции (перед снятием)

Установите ключ зажигания в положение "LOCK"
(OFF).

Отсоедините провод от отрицательного вывода
аккумуляторной батареи.

AC304931

AC300615

AC300614

AC101041

1

Центральная стойка

Задний ремень
безопасности

1

1

Задний ремень
безопасности

<Задняя часть, седан>

<Задняя часть, универсал>

<Передняя часть>

AB

52B

-243

БОКОВЫЕ ДАТЧИКИ ЗАМЕДЛЕНИЯ (УДАРА)

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

NOTE: На рисунке указаны места установки
боковых (левых) датчиков удара.

Снятие боковых датчиков
удара

Нижняя накладка средней стойки
(См. главу 52A, "Элементы
облицовки",

CTP. 52A-11

).

Преднатяжитель ремня
безопасности (См. главу 52А,
"Ремни безопасности передних
сидений",

CTP. 52A-34

).

1.

Боковой (передний) датчик удара.
Снятие боковых датчиков
удара

>>А<<

Операции, выполняемые перед
установкой.

>>В<<

1.

Боковой (передний) датчик удара.

Преднатяжитель ремня
безопасности (См. главу 52А,
"Ремни безопасности передних
сидений",

CTP. 52A-34

).

Нижняя облицовка средней
стойки (См. главу 52A,
"Интерьер",

CTP. 52A-11

).

Посоединение провода
к "отрицательному" выводу
аккумуляторной батареи.

>>С<<

Операции, выполняемые после
установки.

Снятие боковых задних
датчиков удара

Подушка заднего сиденья
(См. главу 52А, "Задние
сиденья",

CTP. 52A-28

).

Преднатяжитель ремня
безопасности (См. главу 52А,
"Ремни безопасности передних
сидений",

CTP. 52A-34

).

1.

Боковой (передний) датчик
удара.

Установка боковых задних
датчиков удара

>>А<<

Операции, выполняемые перед
установкой.

>>В<<

1.

Боковой (передний) датчик
удара.

Преднатяжитель ремня
безопасности (См. главу 52А,
"Ремни безопасности передних
сидений",

CTP. 52A-34

).

Нижняя облицовка средней
стойки (см. главу 52A,
"Интерьер",

CTP. 52A-11

).

Посоединение провода
к "отрицательному" выводу
аккумуляторной батареи.

>>С<<

Операции, выполняемые после
установки.
