Mitsubishi Lancer / Lancer Wagon. Руководство - часть 592





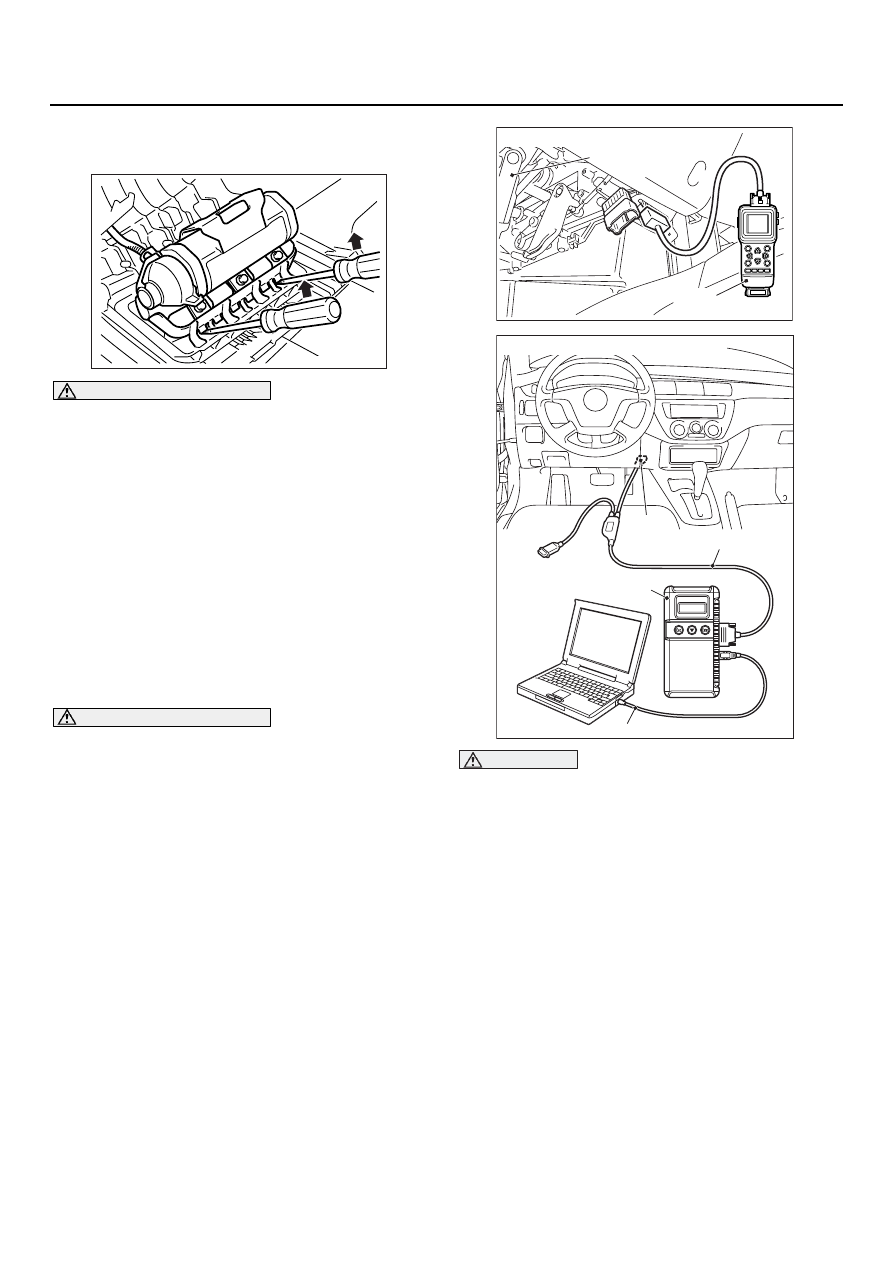

52B

-232

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

<<E>> СНЯТИЕ МОДУЛЯ НПБ
ПЕРЕДНЕГО ПАССАЖИРА

ПРЕДУПРЕЖДЕНИЕ

При снятии модуля подушки

безопасности переднего пассажира
не повредите защелки крепления.

Снятый с автомобиля модуль
подушки безопасности должен быть
уложен на чистое сухое место
лицевой частью вверх.

Установите отвертки в положение, указанное
на рисунке, и, действуя ими как рычагами,
освободите защелки, затем снимите модуль.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>А<< ПРОВЕРКА ПЕРЕД
УСТАНОВКОЙ

ПРЕДУПРЕЖДЕНИЕ

Утилизация модулей подушек
безопасности должна производиться
в соответствии со специальными
правилами (См.

CTP. 52B-248

).

1. При установке новых модулей подушек

безопасности и спиральной пружины,
см. главу "Проверка" (

CTP. 52B-234

).

2. Присоедините провод к отрицательному (7)

выводу аккумуляторной батареи.

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT'II/III перед его подключе'
нием или отключением устанавливайте
ключ замка зажигания в положение
"LOCK" (OFF).

3. Подсоедините тестер MUT7II к диагности7

ческому разъему.

4. . Установите ключ зажигания в положение

"ON".

5. Считайте коды неисправностей, чтобы

убедиться в исправности всех компонентов
системы SRS.

Убедитесь в том, что не выданы иные коды,
кроме 21 и 24.

AC100443

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUT1II>

AC304950

MB991911

167ти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUT1III>

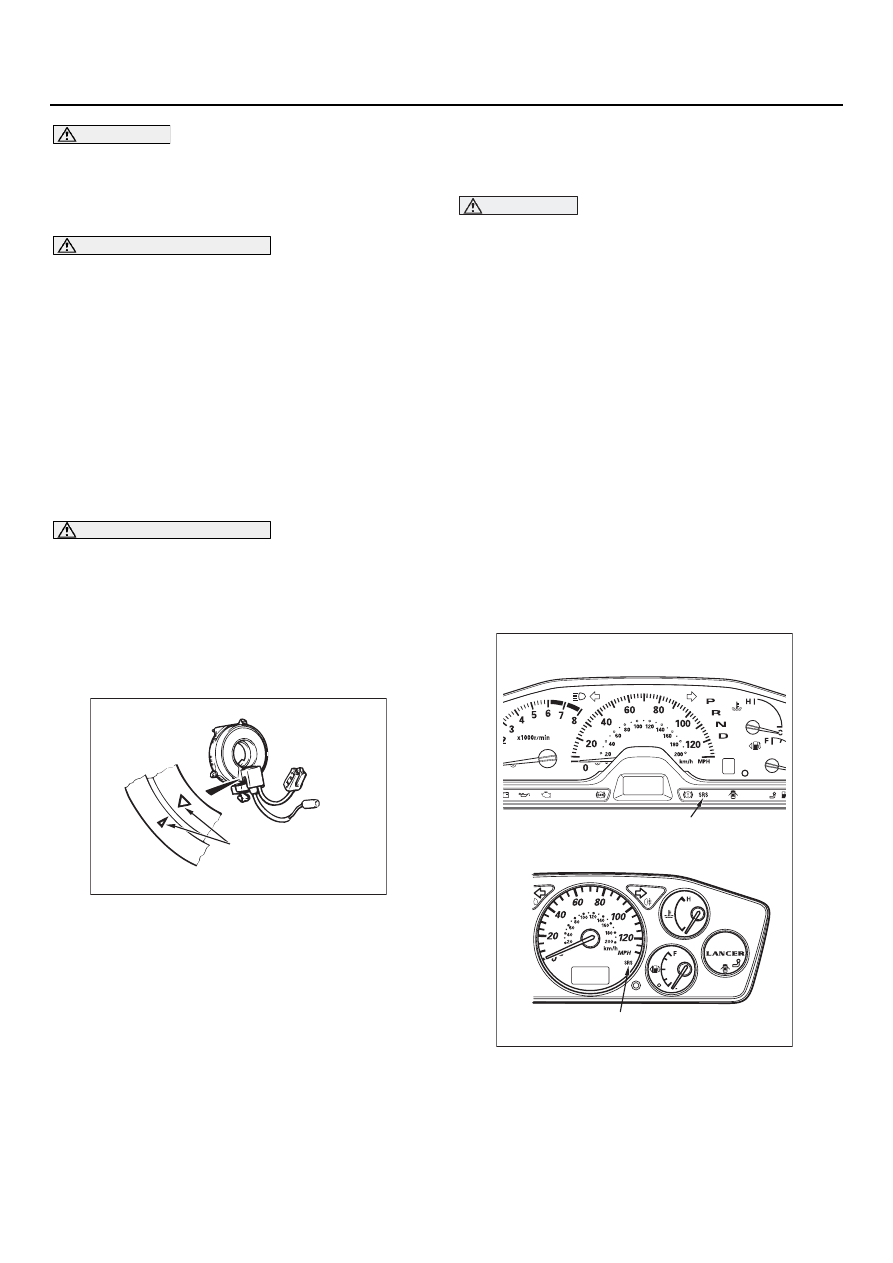

52B

-233

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ОПАСНО!

Перед началом любых действий после
отсоединения аккумуляторной батареи
выждите по меньшей мере 60 секунд
(См.

CTP. 52B-5

).

ПРЕДУПРЕЖДЕНИЕ

Выводы аккумуляторной батареи
и сопряженные с ими элементы
содержат свинец. ПОСЛЕ КОНТАКТА
С НИМИ НЕОБХОДИМО ВЫМЫТЬ РУКИ.

6. Установите ключ зажигания в положение

"LOCK"(OFF). Отсоедините провод от
отрицательного (7) вывода аккумуляторной
батареи, чтобы исключить риск случайного
срабатывания подушки безопасности.

>>B<< УСТАНОВКА СПИРАЛЬНОЙ
ПРУЖИНЫ

ПРЕДУПРЕЖДЕНИЕ

Убедитесь в том, что установочные
метки на корпусе пружины совмещены.
Если это не так, при вращении рулевого
колеса может возникнуть сопротивле'
ние, которое повредит спиральную
пружину, что, в свою очередь, может
привести к тяжелым травмам водителя.

1. Совместите установочные метки на корпусе

спиральной пружины.

<Совмещение установочных меток>

Поверните пружину на полный оборот
по часовой стрелке. Поверните ее приблизи7
тельно на 3,5 оборота против часовой
стрелки для совмещения установочных
меток.

2. Установите передние колеса в положение

для прямолинейного движения. Установите
спиральную пружину на подрулевой
переключатель.

>>B<< УСТАНОВКА РУЛЕВОГО
КОЛЕСА И МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ

ВНИМАНИЕ

При установке рулевого колеса и модуля
надувной подушки безопасности убедитесь
в том, что жгут проводов спиральной
пружины не зажат чем1либо или
не запутан.

1. Перед установкой рулевого колеса и модуля

подушки безопасности установите передние
колеса в положение для прямолинейного
движения и совместите установочные метки
на корпусе спиральной пружины.

2. После закрепления рулевого колеса

повращайте им в обе стороны, чтобы
убедиться в отсутствии ненормального
сопротивления вращению.

>>B<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Присоедините провод к отрицательному (7)

выводу аккумуляторной батареи.

2. Установите ключ зажигания в положение

"ON".

3. Гаснет ли контрольная лампа системы SRS

после приблизительно 77секундного периода
свечения?

4. Если да, система функционирует

удовлетворительно. Если нет,
см.

CTP. 52B-11

.

AC300168

Установочные метки

AB

AC304147

AC304030

AC304884

Контрольная лампа
системы SRS

AB

Контрольная лампа
системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>

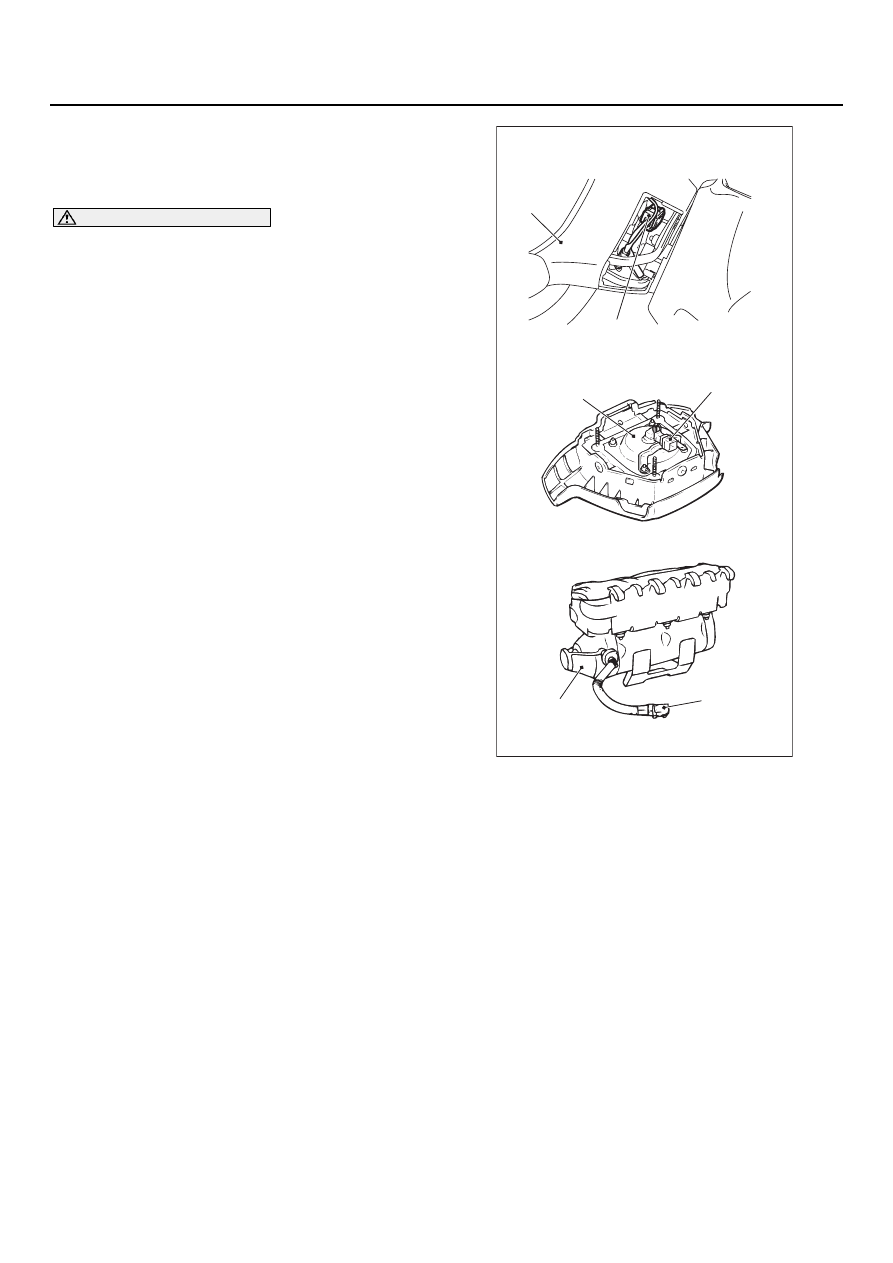

52B

-234

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОВЕРКА

M1524014600028

ПРОВЕРКА МОДУЛЯ НАДУВНОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ

При обнаружении любой из
перечисленных ниже неисправностей
замените модуль(и) подушки
безопасности на новый. Утилизация
модулей преднатяжителей должна
производиться в соответствии
со специальными правилами
(См.

CTP. 52B-248

).

Не допускается измерение
сопротивления в электроцепи запала
газогенератора, даже если для этого
используется специфицированный
тестер. В случае измерения
сопротивления в электроцепи запала
газогенератора возможно внезапное
срабатывание запала и раскрытие
подушки, которое приводит
к тяжелым травмам персонала.

1. Проверьте отсутствие на кожухе следов

трещин, разрушения или деформации.

2. Проверьте, нет ли повреждений корпуса

разъема и/или деформации выводов
колодок, а также сильных перегибов жгута
проводов.

3. Проверьте отсутствие на корпусе

газогенератора следов разрушения
или деформации.

4. Установите модуль подушки безопасности

(водителя) на рулевое колесо точно в то
положение, в котором он должен быть
закреплен.

5. Установите модуль подушки безопасности

(переднего пассажира) в панель управления
и поперечину моторного щита точно в то
положение, в котором он должен быть
закреплен.

AC006205

AC304955

AC304700

Корпус газогенератора

Разъем

<Со стороны водителя>

<Со стороны переднего пассажира>

AB

Корпус
газогенератора

Разъем

Рулевое
колесо

Разъем

<Версия "Комфорт">

<Версия "Спорт">

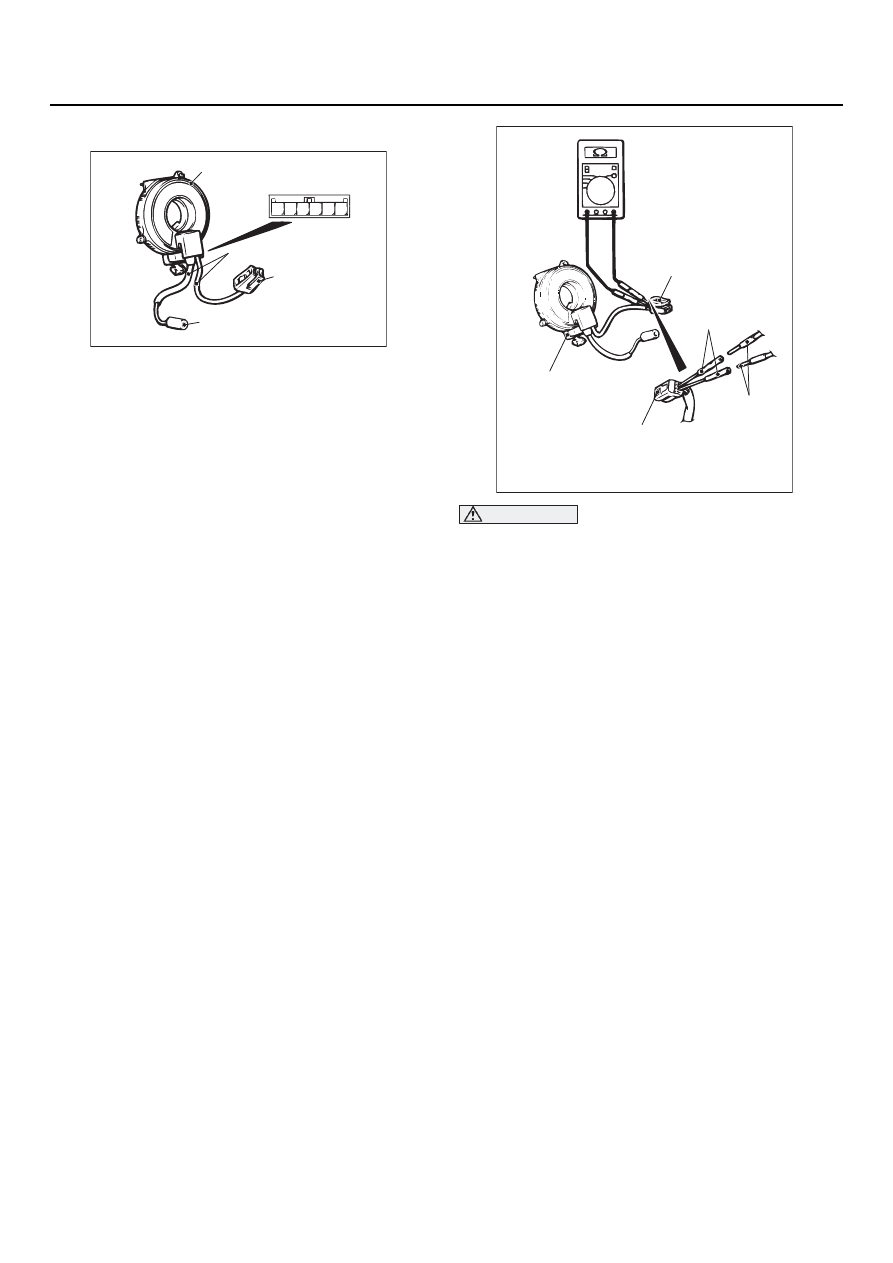

52B

-235

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ПРОВЕРКА СПИРАЛЬНОЙ ПРУЖИНЫ

При обнаружении любой из перечисленных
ниже неисправностей замените спиральную
пружину на новую.
1. Проверьте разъем жгута проводов

спиральной пружины и защитные трубки на
отсутствие повреждений, а выводы колодок 7
на отсутствие деформации.

2. Убедитесь в отсутствии повреждений

корпуса.

3. Убедитесь в наличии проводимости

на участке между разъемом С7204 (вывод 1)
спиральной пружины и разъема С7206
выключателя звукового сигнала.

ВНИМАНИЕ

Не всталяйте ножки тестера в гнезда
выводов соединительных колодок.

4.  Присоедините тестовый жгут проводов

(MB991222) к тыльной части колодки разъема
С7207 модуля подушки безопасности
(водителя) со стороны жгута проводов.

5.  Как указано на рисунке, присоедините

тестовый жгут проводов (MB991222)
и проверьте наличие проводимости между
выводами.

5 6

1 2 3 4

AC300312 AC

Корпус

C7204, Разъем
спиральной пружины

Защитные трубки

Разъем С7207
модуля НПБ

Разъем С7206 звукового сигнала

AC300374 AC

Часовая пружина

Разъем С7207
модуля НПБ (водителя)

Разъем С7207
модуля НПБ (водителя)

Выводы тестового
жгута(MB991222)

Цифровой
мультиметр
