Mitsubishi Lancer / Lancer Wagon. Руководство - часть 591

52B

-228

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ

И СПИРАЛЬНАЯ ПРУЖИНА

СНЯТИЕ И УСТАНОВКА

M1524014500106

ПРЕДУПРЕЖДЕНИЕ

•

Перед началом выполнения операций отсоедините провод от отрицательного
вывода аккумуляторной батареи и выждите не менее 60 секунд. Затем
заизолируйте вывод аккумуляторной батареи.

•

Разборка и ремонт модулей надувных подушек безопасности и спиральной
пружины не допускаются. В случае обнаружения неисправностей замените их.

•

Не допускайте падения модулей подушек и спиральной пружины, а также
попадания на них масел и смазок. В случае обнаружения следов разрушения,
деформации или ржавчины, замените компоненты.

•

Модули подушек безопасности должны укладываться на плоскую поверхность
лицевой частью вверх. Не допускается класть что'либо на модули подушек
безопасности сверху.

•

Не допускается подвергать модули подушек безопасности нагреву выше 93

°

 C.

•

В случае, если произошло срабатывание подушек безопасности, спиральную
пружину следует заменить новой.

•

При работе с раскрывшейся подушкой безопасности следует работать
с использованием нитяных перчаток и защитных очков.

•

Нераскрывшиеся модули подушек безопасности следует утилизировать
в соответствии с указаниями (См.

CTP. 52B-248

).

52B

-229

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

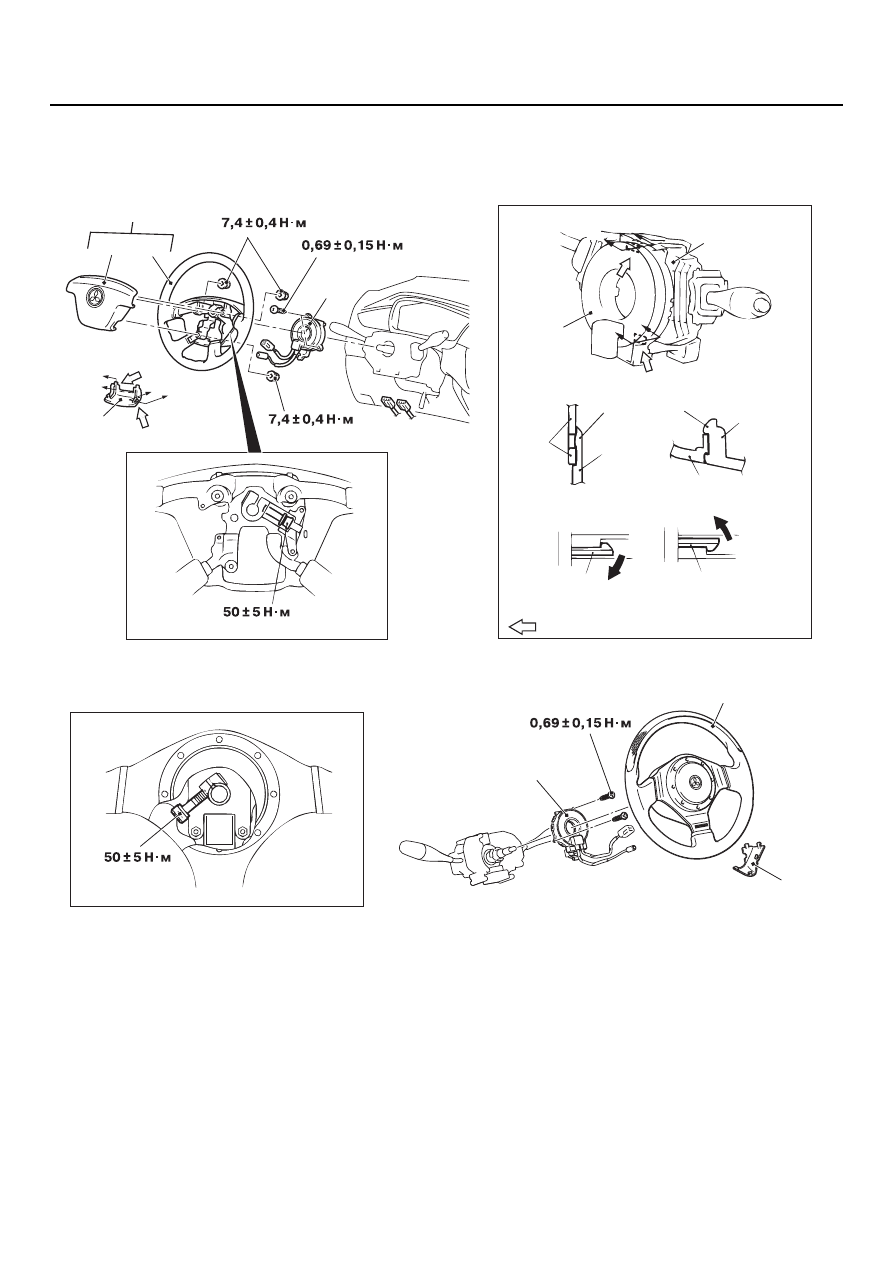

<МОДУЛЬ НПБ ВОДИТЕЛЯ
И СПИРАЛЬНАЯ ПРУЖИНА>

AC100437

AC211864

AC304892 AB

2

3

4

5

1

A

A

B

B

C

C

D

D

Подрулевой
переключатель

Сечение A 1 A

Сечение B 1 B

Сечение C 1 C

Сечение D 1 D

Защелка

Защелка

3

1

3

1

Защелка

Защелка

ПРИМЕЧАНИЕ
              : Места установки защелок

5

<Версия "Комфорт">

<Версия "Спорт">

2

1

5

Снятие модуля подушки
безопасности

<<А>>

1. Крышка.

<<В>>

2. Рулевое колесо и модуль подушки

безопасности в сборе.

3. Рулевое колесо.

<<С>>

4. Модуль подушки безопасности.

Снятие спиральной пружины

<<А>>

1. Крышка.

<<В>>

2. Рулевое колесо и модуль подушки

безопасности в сборе.

•

Нижний кожух рулевой колонки
(См. главу 37, "Рулевой вал",

CTP. 37-23

).

<<D>>

5. Спиральная пружина

Установка модуля подушки
безопасности

>>А<<

•

Операции, выполняемые перед
установкой.

4. Модуль подушки безопасности.
3. Рулевое колесо.

>>С<<

2. Рулевое колесо и модуль подушки

безопасности в сборе.

1. Крышка.

Снятие спиральной пружины

52B

-230

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

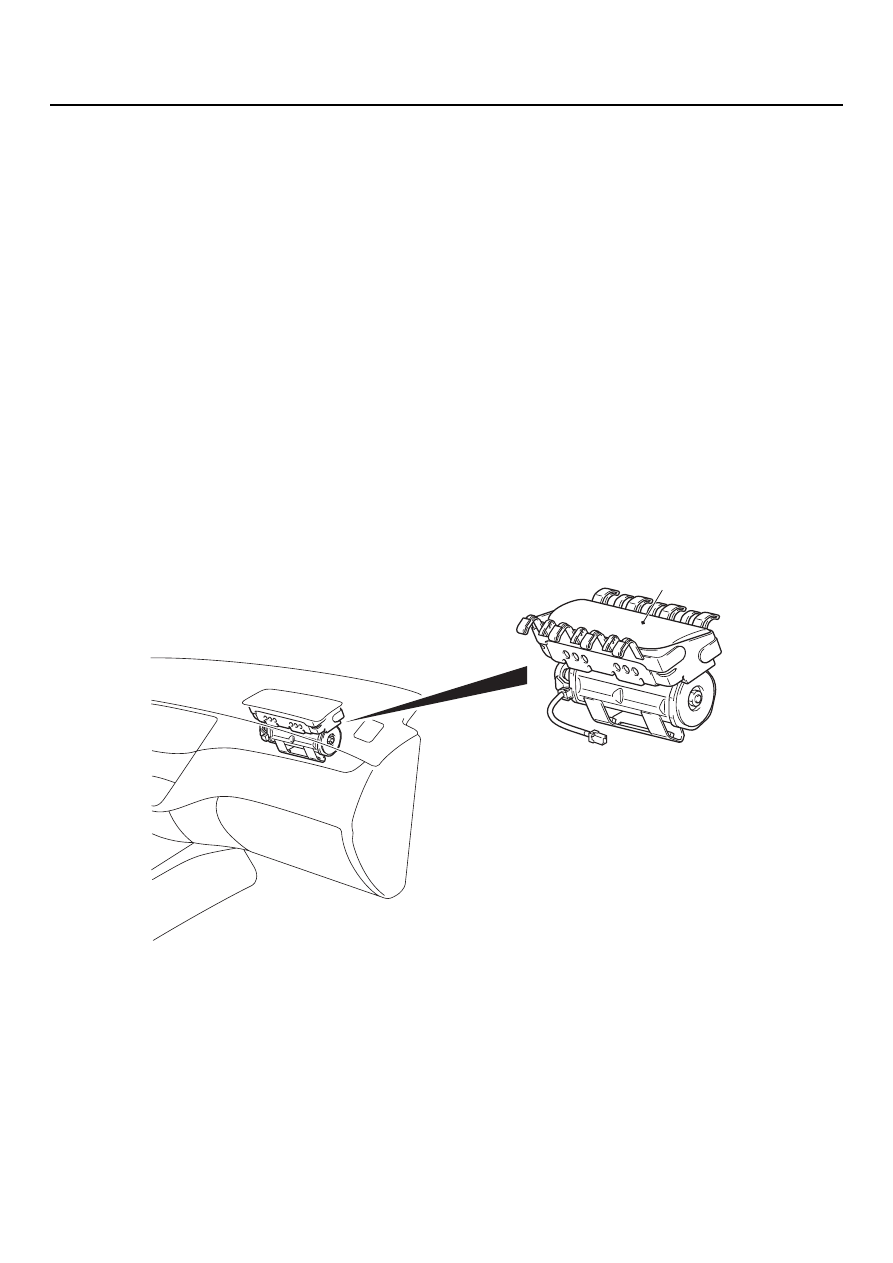

<МОДУЛЬ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА>

•

Посоединение провода к (

−

)

отрицательному выводу
аккумуляторной батареи.

>>D<<

•

Операции, выполняемые после
установки.
Установка спиральной
пружины

>>А<<

•

Операции, выполняемые перед
установкой.

>>В<<

5. Спиральная пружина.

•

Нижний кожух рулевой колонки
(См. главу 37, "Рулевой вал",

CTP. 37-23

).

Установка модуля подушки
безопасности

>>С<<

4. Рулевое колесо и модуль подушки

безопасности в сборе.

1. Крышка.

•

Посоединение провода к (

−

)

отрицательному выводу
аккумуляторной батареи.

>>D<<

•

Операции, выполняемые после
установки.

Установка спиральной пружины

AC304946AB

1

Снятие

•

Декоративная накладка панели
управления (См. главу 52А,
"Панель управления",

CTP. 52A-2

).

<<E>>

1. Модуль НПБ переднего

пассажира.
Установка

>>А<<

•

Операции, выполняемые перед
установкой.

1. Модуль НПБ переднего

пассажира.

•

Декоративная накладка панели
управления (См. главу 52А,
"Панель управления",

CTP. 52A-2

).

•

Посоединение провода к (7)
отрицательному выводу
аккумуляторной батареи.

>>D<<

•

Операции, выполняемые после
установки.

Установка

52B

-231

МОДУЛИ ПЕРЕДНИХ ПОДУШЕК БЕЗОПАСНОСТИ И СПИРАЛЬНАЯ ПРУЖИНА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

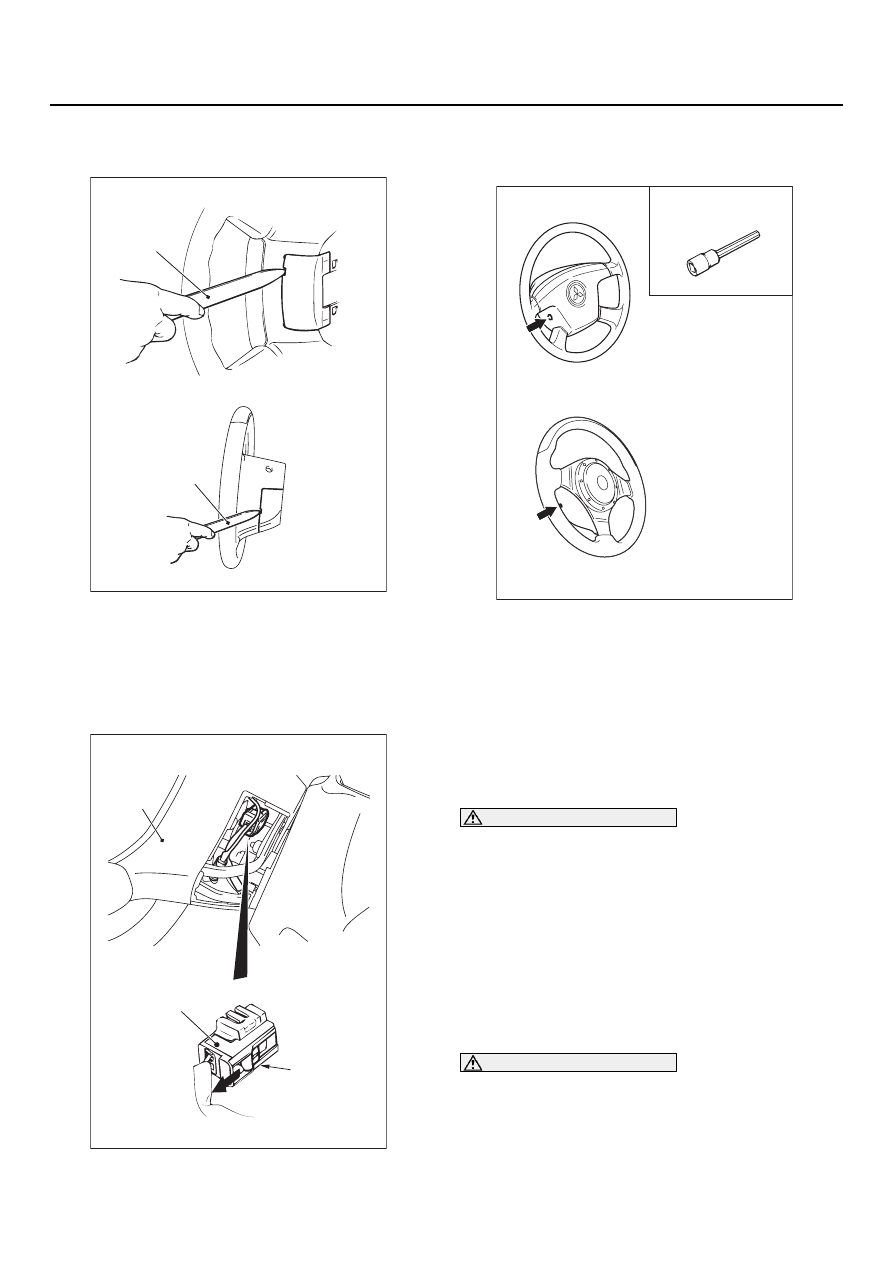

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ НАКЛАДКИ

Вставьте специальное приспособление
(MB990784) для снятия элементов отделки, как
это показано на рисунке и снимите накладку.

<<B>> СНЯТИЕ РУЛЕВОГО КОЛЕСА И
МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ

1. Выдвигая часть А (см. рис.) разъема модуля

подушки безопасности в направлении
стрелки, расстыкуйте разъем.

2. Установите шестигранную насадку в зону,

указанную стрелкой. Полностью освободите
болт и снимите модуль надувной подушки.

NOTE: Используйте шестигранную биту
с длиной шестигранной части не менее 75 мм
и диаметром стержня не менее 8 мм.

<<C>> СНЯТИЕ МОДУЛЯ НПБ
ВОДИТЕЛЯ

ПРЕДУПРЕЖДЕНИЕ

•

Не допускается диагностика модуля
подушки безопасности при помощи
омметра и разборка модуля.

•

Снятый с автомобиля модуль
подушки безопасности должен быть
уложен на чистое сухое место
лицевой частью вверх.

<<D>> СНЯТИЕ СПИРАЛЬНОЙ
ПРУЖИНЫ

ПРЕДУПРЕЖДЕНИЕ

Снятая спиральная пружина должна
быть помещена в чистое сухое место.

AC100440

AC211887

AC304952

MB990784

AB

MB990784

<Версия "Спорт">

<Версия "Комфорт">

AC105823

AC304700

AC305145 AB

A

Рулевое
колесо

Разъем модуля надувной
подушки безопасности

AC100442

AC211888

AC304953

Насадка
под шестигранник

AB

<Версия "Спорт">

<Версия "Комфорт">
