Mitsubishi Lancer / Lancer Wagon. Руководство - часть 589

52B

-220

ПОСЛЕАВАВАРИЙНАЯ ДИАГНОСТИКА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЕСЛИ В РЕЗУЛЬТАТЕ АВАРИИ НА
НЕБОЛЬШОЙ СКОРОСТИ ПОДУШКИ
БЕЗОПАСНОСТИ НЕ РАСКРЫВАЛИСЬ

Проверьте исправность компонентов системы
SRS. Если на компонентах системы SRS
в результате визуальной проверки обнаружены
трещины, повреждения или следы деформации,
компоненты необходимо заменить.
О компонентах, снятых для проверки, замены
неисправных новыми и мерах предосторож7
ности при работе (См.

CTP. 52B-223

).

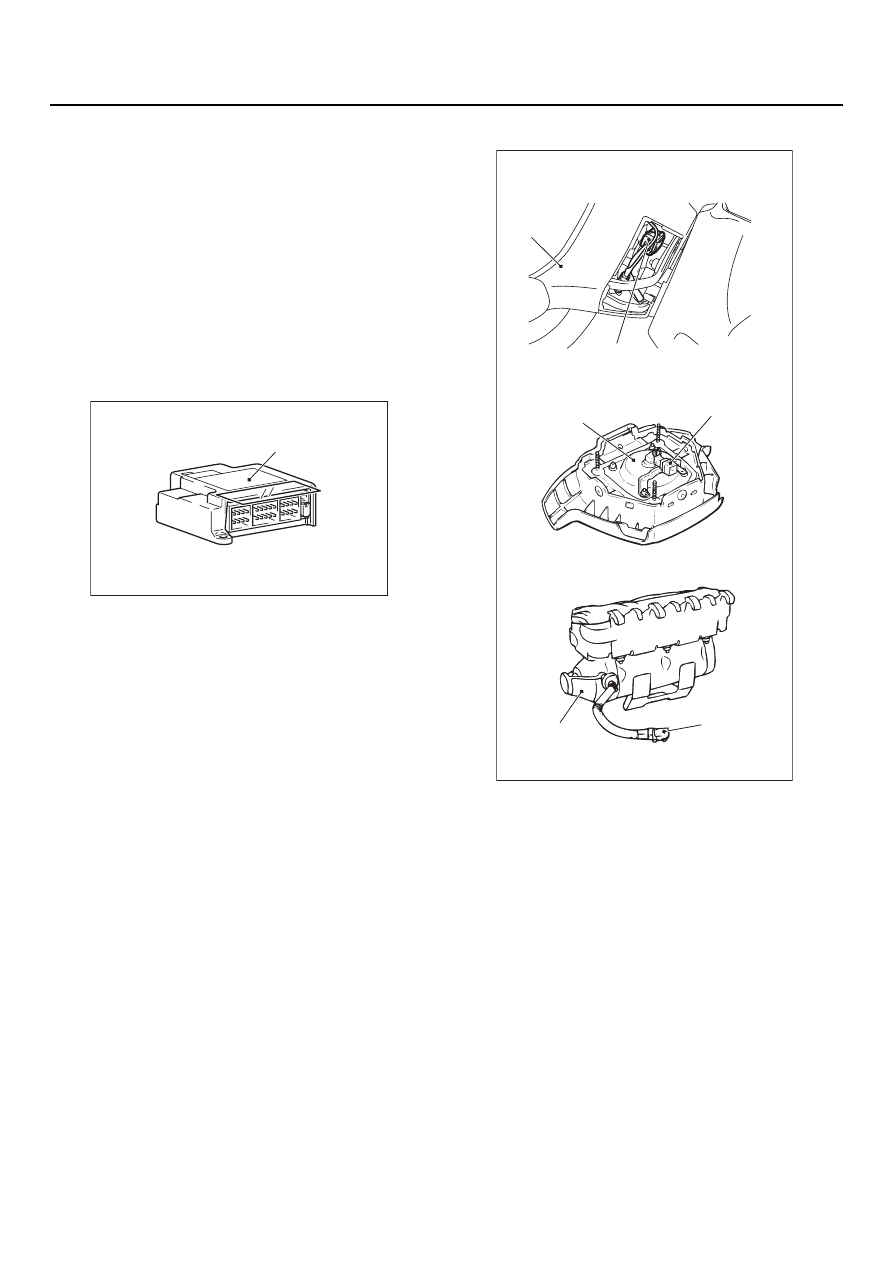

БЛОК SRS1ECU

1. Проверьте, нет ли на корпусе и зажимах

блока SRS7ECU следов трещин, разрушений,
деформации или ржавчины.

2. Проверьте, нет ли повреждений корпусов

разъемов и/или деформации на выводах
соединительных колодок.

3. Проверьте, обеспечивает ли состояние

зажимов корпуса надежное крепление блока.

МОДУЛИ НАДУВНЫХ ПОДУШЕК

1. Проверьте отсутствие на кожухе следов

трещин, разрушения или деформации.

2. Проверьте, нет ли повреждений корпуса

разъема и/или деформации выводов
колодок, а также сильных перегибов жгута
проводов.

3. Проверьте отсутствие на корпусе

газогенератора следов разрушения
или деформации.

4. Проверьте, правильно ли установлены

модули надувных подушек.

AC300929

Блок SRS7ECU

AD

AC006205

AC304955

AC304700

Корпус газогенератора

Разъем

<Со стороны водителя>

<Со стороны переднего пассажира>

AB

Корпус
газогенератора

Разъем

Рулевое
колесо

Разъем

<Версия "Комфорт">

<Версия "Спорт">

52B

-221

ПОСЛЕАВАВАРИЙНАЯ ДИАГНОСТИКА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

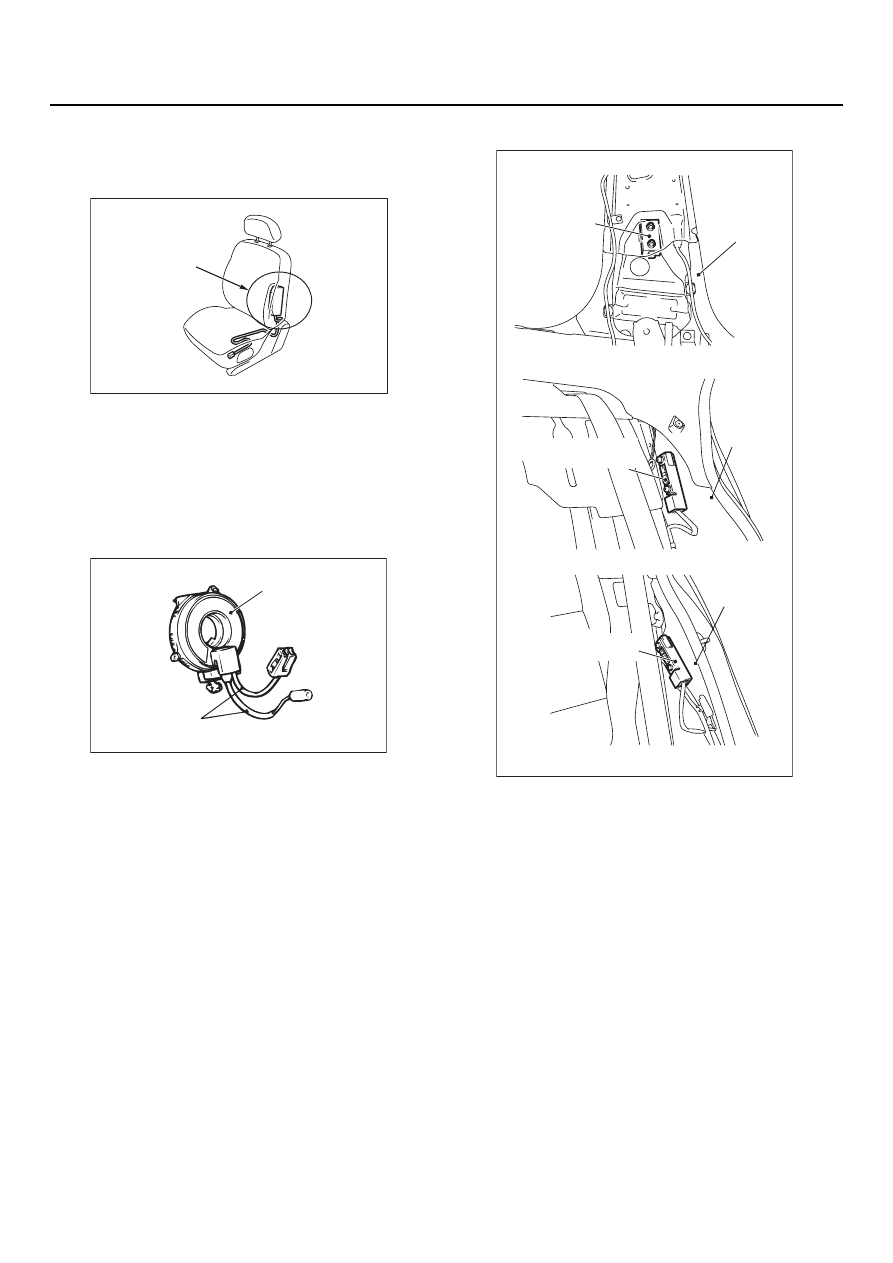

СПИНКА ПЕРЕДНЕГО СИДЕНЬЯ
С МОДУЛЕМ БОКОВОЙ ПОДУШКИ
БЕЗОПАСНОСТИ В СБОРЕ

1. Проверьте облочку модуля подушки

на отсутствие трещин и деформации.

2. Проверьте, нет ли повреждений корпуса

разъема и/или деформации выводов
колодок, а также сильных перегибов жгута
проводов.

СПИРАЛЬНАЯ ПРУЖИНА

1. Проверьте разъем спиральной пружины

и защитного патрубка на отсутствие повреж7
дений, а выводы колодок 7 на отсутствие
деформации.

2. Убедитесь в отсутствии повреждений

корпуса.

БОКОВЫЕ ДАТЧИКИ УДАРА

1. Проверьте нижнюю часть средней стойки

на остутствие деформации и ржавчины.

2. Проверьте боковые датчики на отсутствие

трещин, повреждений, деформации и
ржавчины.

3. Проверьте, нет ли повреждений корпусов

разъемов и/или деформации на выводах
соединительных колодок.

NOTE: На рисунке указаны места установки
боковых (правых) датчиков замедления.
Левые датчики расположены симметрично
правым.

AC300983 AF

Модуль боковой НПБ

AC300585 AB

Корпус

Защитные трубки

AC300534

AC300517

AC300511
AC305156

Центральная
стойка

Задняя
стойка

AB

Задний боковой
датчик замедления

Задний боковой
датчик замедления

Передний
боковой датчик
замедления

<Передняя часть>

<Задняя часть, седан>

<Задняя часть, универсал>

Задняя
стойка

52B

-222

ПОСЛЕАВАВАРИЙНАЯ ДИАГНОСТИКА

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

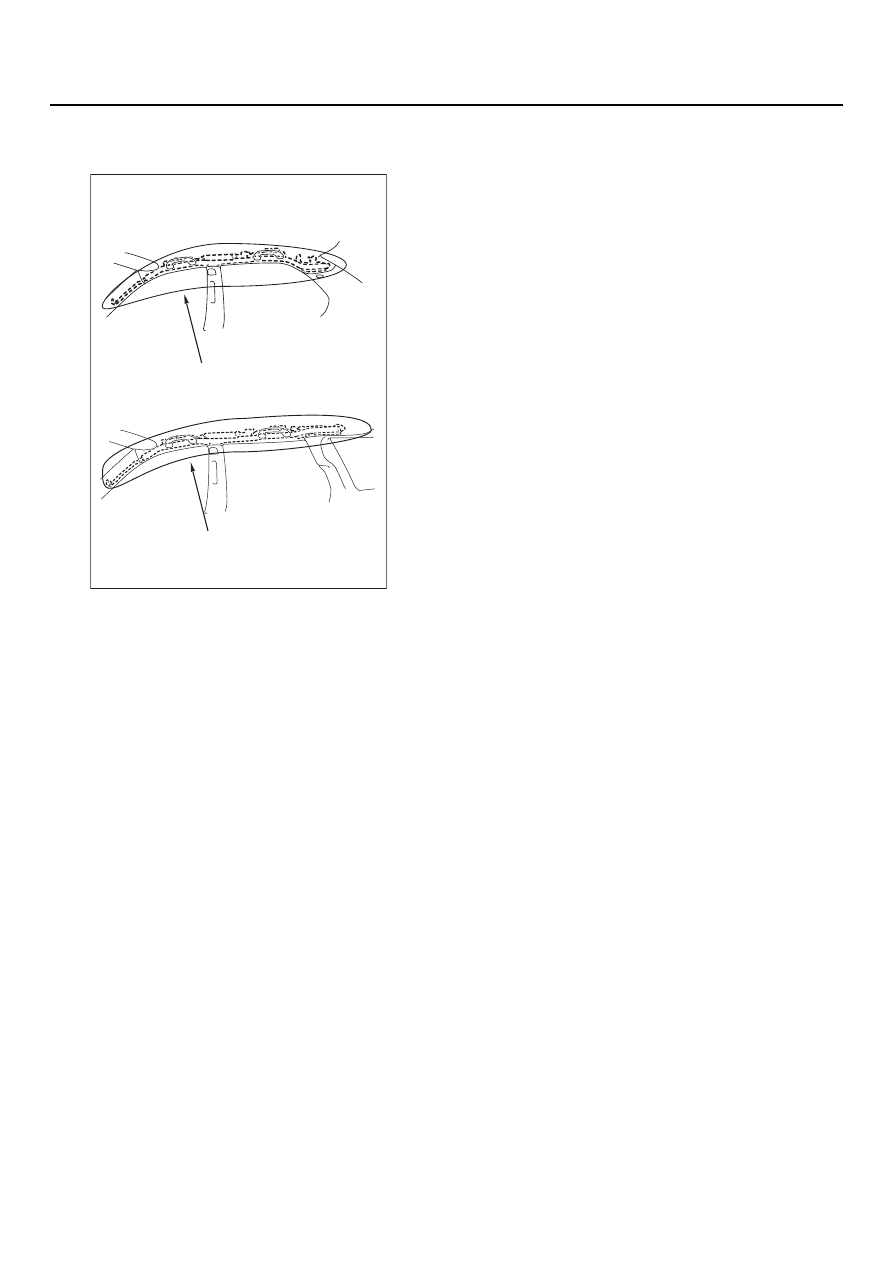

МОДУЛИ НАДУВНЫХ ШТОРОК
БЕЗОПАСНОСТИ

1. Проверьте состояние облицовки потолка

в зоне установки модулей шторок
безопасности.

2. Проверьте отсутствие на газогенераторе

следов трещин, разрушения или
деформации.

3. Проверьте, нет ли следов повреждения

оболочки подушки.

4. Проверьте, нет ли повреждений корпуса

разъема и/или деформации выводов
колодок, а также сильных перегибов жгута
проводов.

РУЛЕВОЕ КОЛЕСО И РУЛЕВАЯ
КОЛОНКА В СБОРЕ

1. Проверьте, нет ли сильных перегибов жгута

проводов (установленного на рулевом
колесе) и/или повреждений корпусов
разъемов, деформации выводов колодок.

2. Установите модуль надувной подушки на

рулевое колесо, чтобы убедиться в том, что
он правильно стыкуется с рулевым колесом.

3. Проверьте, нет ли при вращении рулевого

колеса постороннего шума, противодействия
или излишнего свободного хода.

4. Проверьте состояние энергопоглощающего

механизма рулевой колонки (См. главу 37,
"Операции, выполняемые на автомобиле",

CTP. 37-17

).

РЕМНИ БЗОПАСНОСТИ
С ПРЕДНАТЯЖИТЕЛЯМИ

1. Проверьте ремни на отсутствие повреждений

или мест с растянутыми волокнами.

2. Проверьте корпуса преднатяжителей

на отсутствие трещин и деформации.

3. Проверьте надежность крепления модулей

преднатяжителей к кузову.

ЖГУТ ПРОВОДОВ ПАНЕЛИ
УПРАВЛЕНИЯ/НАПОЛЬНЫЙ ЖГУТ
ПРОВОДОВ/ПОТОЛОЧНЫЙ ЖГУТ
ПРОВОДОВ

Проверьте отсутствие сильных перегибов
жгутов проводов, повреждений корпусов
разъемов и деформации выводов
соединительных колодок (См.

CTP. 52B-3

).

AC301361

AC301549

AC304987

Оболочка модуля НШБ

AB

Оболочка модуля НШБ

<Седан>

<Универсал>

52B

-223

РЕМОНТ И ОБСЛУЖИВАНИЕ ОТДЕЛЬНЫХ КОМПОНЕНТОВ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

РЕМОНТ И ОБСЛУЖИВАНИЕ ОТДЕЛЬНЫХ

КОМПОНЕНТОВ

M1524002900345

ПРЕДУПРЕЖДЕНИЕ

•

Если во время сушки кузова после его окрашивания есть риск повреждения
компонентов системы SRS'ECU, снимите: блок управления, модули надувных
подушек, спиральную пружину, передние сиденья, боковые датчики замедления
и ремни безопасности с преднатяжителями.

•

Блок SRS'ECU, модули подушек безопасности, спиральная пружина, датчики
замедления: 93

°

С или более

•

Преднатяжитель ремня безопасности: 90

°

С или более.

•

Если компоненты системы SRS были сняты для проверки, на время ремонта
кузова и т. п., они должны быть помещены в чистое сухое место и храниться
до последующей обратной установки.

Если компоненты системы SRS были сняты при проверке, поиске неисправностей и т. п.,
необходимо следовать предписаниям, приводимы ниже. (Блок SRS7ECU 7 см.

CTP. 52B-226

;

модули передних подушек и спиральная пружина 7 см.

CTP. 52B-228

, модули боковых подушек

и шторок безопасности 7 см.

CTP. 52B-236

; боковые датчики замедления 7 см.

CTP. 52B-242

; ремни

безопасности с преднатяжителями 7 см.

CTP. 52B-245

).
