52B

-224

ЯРЛЫКИ С ПРЕДУПРЕЖДЕНИЯМИ / ПРЕДОСТЕРЕЖЕНИЯМИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ЯРЛЫКИ С ПРЕДУПРЕЖДЕНИЯМИ /

ПРЕДОСТЕРЕЖЕНИЯМИ

M1524003000129

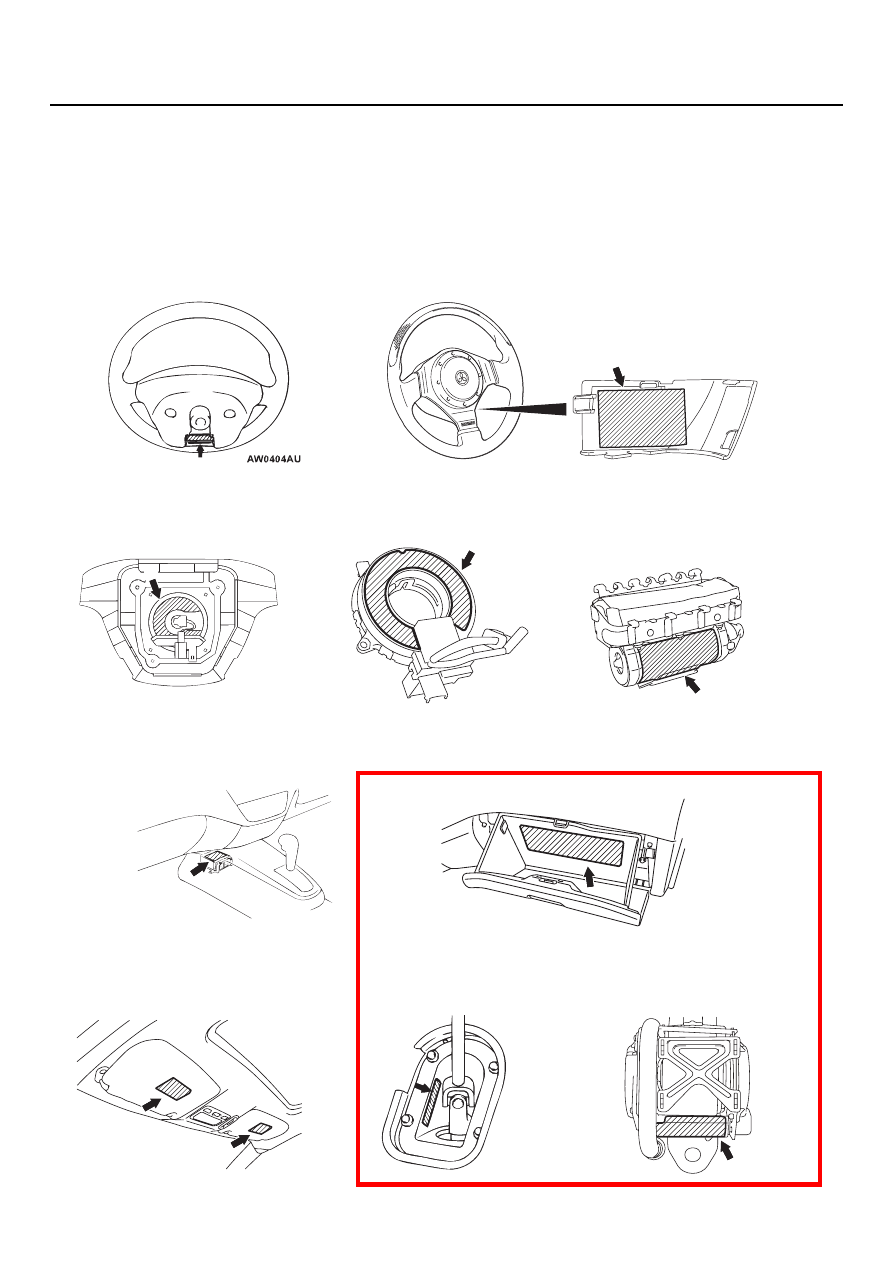

Расположение ярлыков с предупреждениями на автомобиле показано на рисунке. Следуйте
инструкциям при обслуживании системы SRS. Если ярлык(и) загрязнен(ы) или поврежден(ы),
замените его (их) на новый(е).

AC304587AC

Блок SRS1ECU

Рулевое колесо

Модуль НПБ водителя

Спиральная пружина

Модуль НПБ переднего
пассажира

Противосолнечный козырек

Перчаточный ящик

Кожух рулевого вала

Ремни безопасности с преднатяжителями
(водителя и переднего пассажира)

<Версия "Комфорт">

<Версия "Спорт">

<Версия "Комфорт">

52B

-225

ЯРЛЫКИ С ПРЕДУПРЕЖДЕНИЯМИ / ПРЕДОСТЕРЕЖЕНИЯМИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

AC304588

AC300505

AC300533

AC300553

AC300506

AC300510

AC300984

AC304678

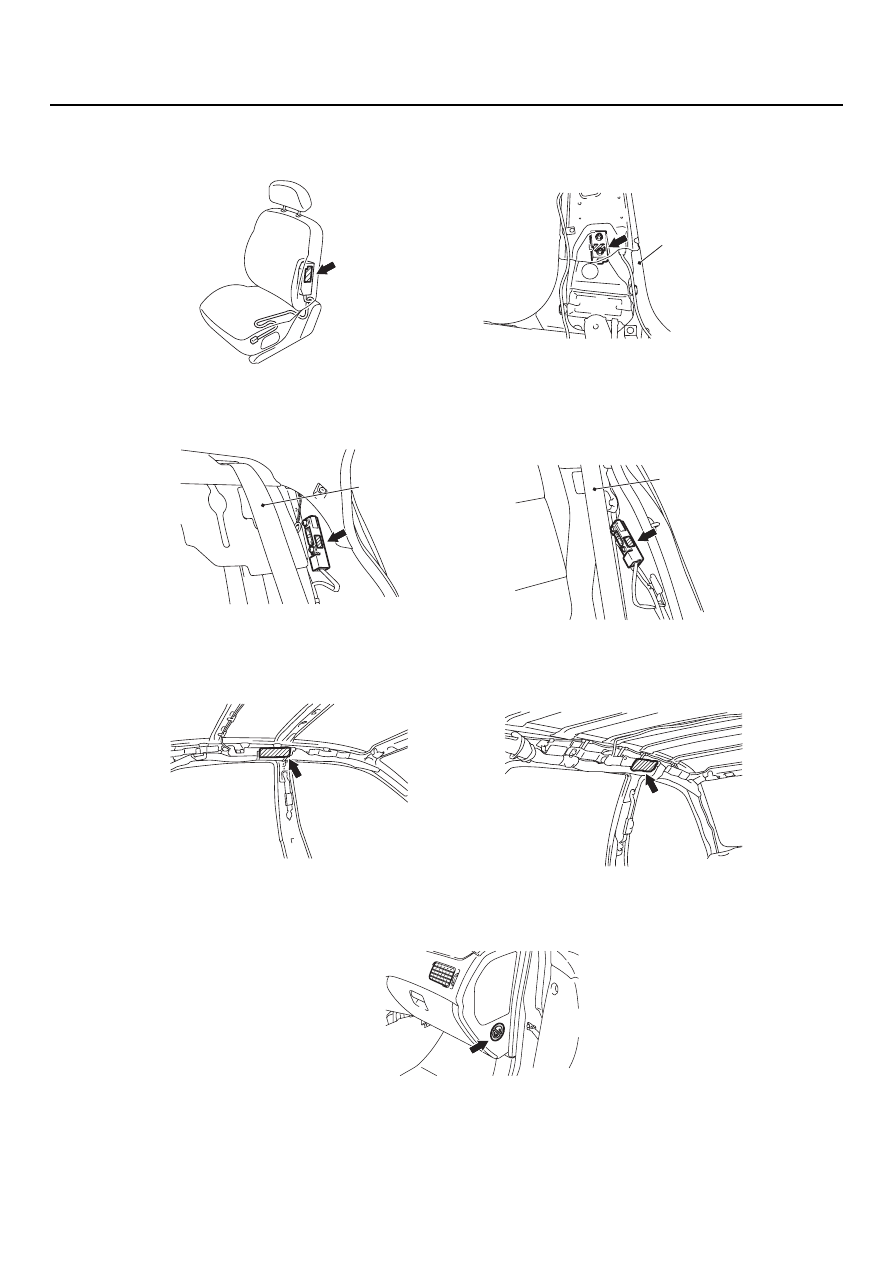

Модули боковых НПБ
(водителя и переднего
пассажира)

Модули оконных подушек безопасности
(слева и справа)

Передние боковые датчики
замедления (правый и левый)

Центральна
 стойка

Передние задние датчики
замедления (правый и левый)

Передние задние датчики
замедления (правый и левый)

<Седан>

<Универсал>

Модули НШБ
(правый и левый)

Модули НШБ
(правый и левый)

<Седан>

Модули оконных подушек безопасности
(слева и справа)

<Универсал>

AC

Панель управления

52B

-226

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ SRS (SRS1ECU)

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ SRS (SRS1ECU)

СНЯТИЕ И УСТАНОВКА

M1524002100617

ПРЕДУПРЕЖДЕНИЕ

Перед началом выполнения операций отсоедините провод от отрицательного
вывода аккумуляторной батареи и выждите не менее 60 секунд. Затем
заизолируйте вывод аккумуляторной батареи.

Разборка и ремонт блока SRS'ECU не допускается. В случае обнаружения
неисправностей замените блок.

Не допускается установка блока, который ударялся в результате падения или
подвергался сильной вибрации. Если на блоке обнаружены следы трещин,
деформации или ржавчины, замените его новым. Старый блок использованию
не подлежит.

Блок SRS'ECU следует также заменить новым в случае, если произошло
срабатывание подушек безопасности.

Не допускается использование омметра или его приближение к блоку SRS'ECU.
Для тестирования блока используйте только оборудование, указанное выше,

CTP. 52B-10

.

Предварительные операции (перед снятием)

Установите ключ зажигания в положение
"LOCK"(OFF).

Отсоедините провод от отрицательного вывода
аккумуляторной батареи.

AC304872

1

2

AB

Снятие

Передняя напольная консоль
(См. главу 52А, "Передняя
напольная консоль в сборе",

CTP. 52A-6

).

Задний воздуховод
(См. главу 55, "Система
вентиляции",

CTP. 55-121

).

1.

БЛОК SRS7ECU.

2.

Зажим блока.
Установка

2.

Зажим блока.

>>А<<

1.

БЛОК SRS7ECU.

Задний воздуховод
(См. главу 55, "Система
вентиляции",

CTP. 55-121

).

Передняя напольная консоль
(См. главу 52А, "Передняя
напольная консоль в сборе",

CTP. 52A-6

).

Посоединение провода к отрица7
тельному выводу аккумуляторной
батареи.

>>В<<

Операции, выполняемые после
установки.

Установка

52B

-227

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ SRS (SRS1ECU)

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

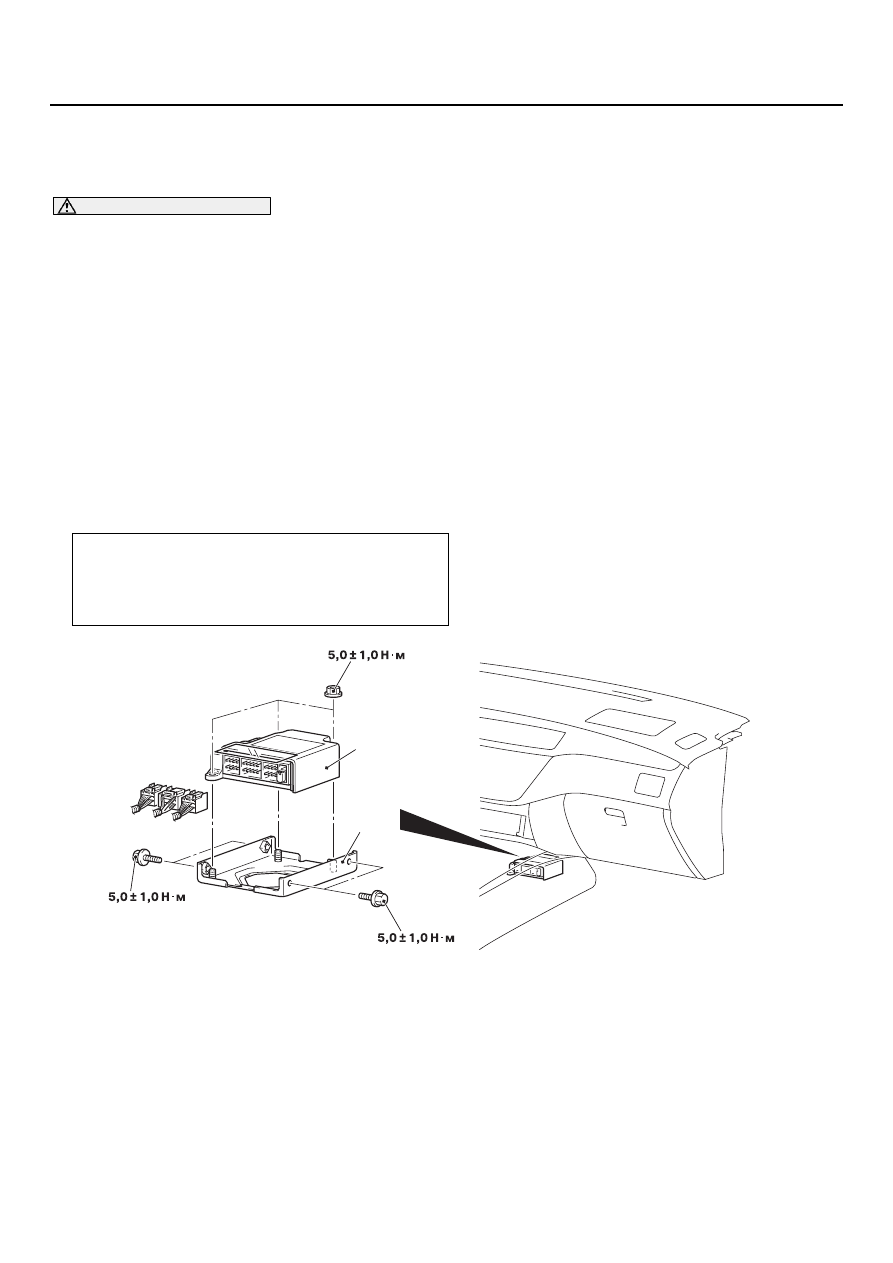

>>A<< УСТАНОВКА БЛОКА SRS1ECU

ПРЕДУПРЕЖДЕНИЕ

Система SRS может не активироваться, если
некорректно установлен блок SRS7ECU.

>>B<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Присоедините провод к отрицательному

выводу аккумуляторной батареи.

2. Установите ключ зажигания в положение

"ON".

3. Контрольная лампа горит около 7 секунд,

гаснет и затем не горит по меньшей мере
5 секунд?

4. Если нет, см. "Поиск неисправностей"

(См.

CTP. 52B-12

).

ПРОВЕРКА

M1524002200324

ПРЕДУПРЕЖДЕНИЕ

Если обнаружены какие'либо
отклонения, замените блок.



Проверьте, нет ли на корпусе и зажимах
блока SRS7ECU следов трещин, разрушений,
деформации или ржавчины.

Проверьте, нет ли повреждений корпусов
разъемов и/или деформации на выводах
соединительных колодок.

NOTE: Для поиска неисправностей,
не упомянутых выше, см. "Поиск
неисправностей" (См.

CTP. 52B-12

).

AC304147

AC304030

AC304884

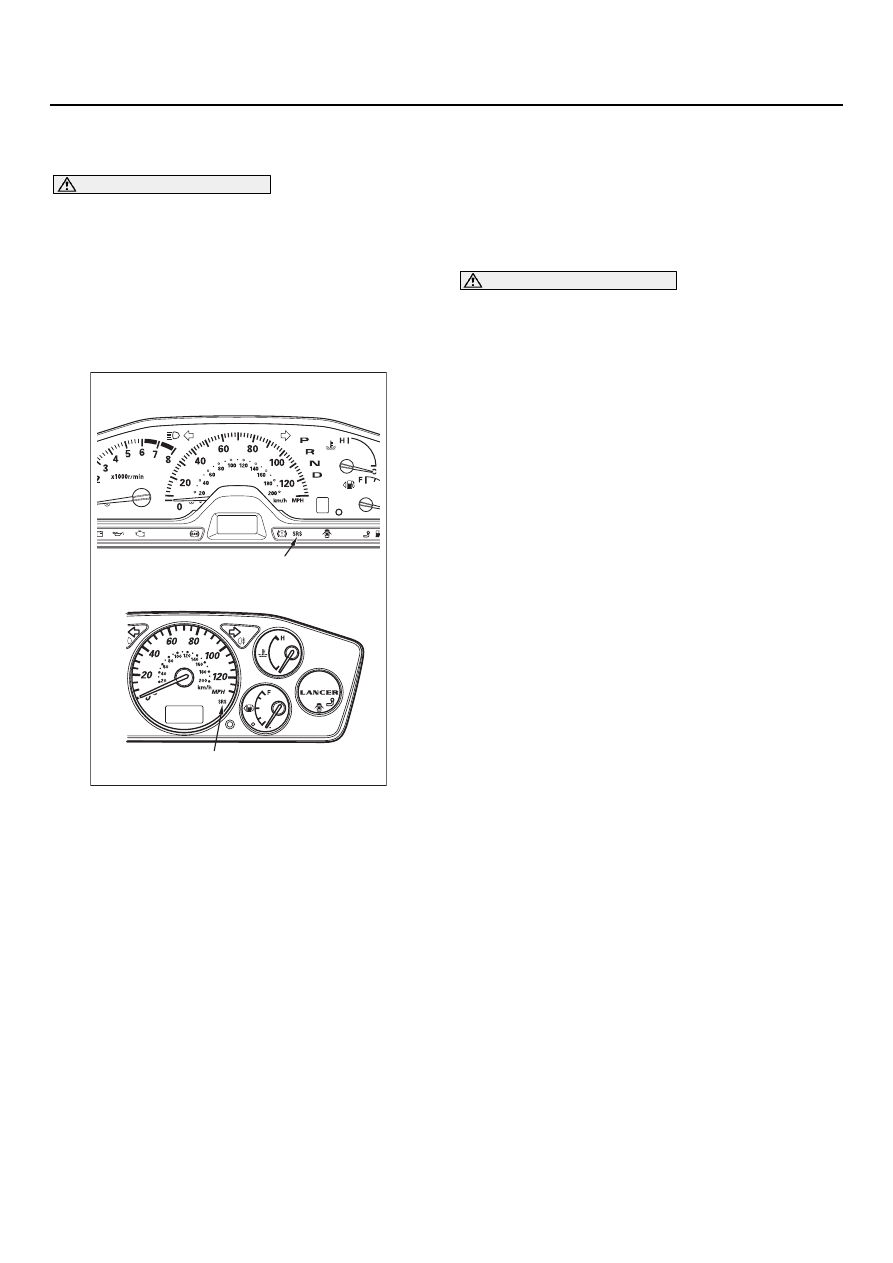

Контрольная лампа
системы SRS

AB

Контрольная лампа
системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>
