МОДУЛИ БОКОВЫХ НАДУВНЫХ ПОДУШЕК И ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

МОДУЛИ БОКОВЫХ НАДУВНЫХ ПОДУШЕК И

ШТОРОК БЕЗОПАСНОСТИ

СНЯТИЕ И УСТАНОВКА

M1524014800077

ПРЕДУПРЕЖДЕНИЕ

•

Перед началом выполнения операций отсоедините провод от отрицательного
вывода аккумуляторной батареи и выждите не менее 60 секунд. Затем
заизолируйте вывод аккумуляторной батареи (См.

CTP. 52B-5

).

•

Разборка и ремонт модулей надувных подушек безопасности и спиральной
пружины не допускаются. При обнаружении любой неисправости замените
модуль(и) на новый(е).

•

Не допускайте падения модулей подушек и спиральной пружины, а также
попадания на них масел и смазок. В случае обнаружения следов разрушения,
деформации или ржавчины, замените компоненты.

•

Снятые модули подушек безопасности уложите на чистое плоское место лицевой
стороной вверх. Не допускается класть что'либо на модули сверху.

•

Не допускается хранить модули подушек в условиях, когда окружающая
температура превышает 93

°

C.

•

Если сработали боковая(ые) подушка(и) и шторка(и) безопасности, замените
модули новыми.

•

При работе с раскрывшимися подушками работайте в перчатках и защитных
очках.

•

При утилизации модулей с нераскрывшимися подушками соблюдайте
установленные правила (См.

CTP. 52B-248

).

52B

-237

МОДУЛИ БОКОВЫХ НАДУВНЫХ ПОДУШЕК И ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

МОДУЛИ НАДУВНЫХ ШТОРОК БЕЗОПАСНОСТИ

Предварительные операции (перед снятием)

•

Установите ключ зажигания в положение
"LOCK"(OFF).

•

Отсоедините провод от отрицательного вывода
аккумуляторной батареи.

AC301340

1

AB

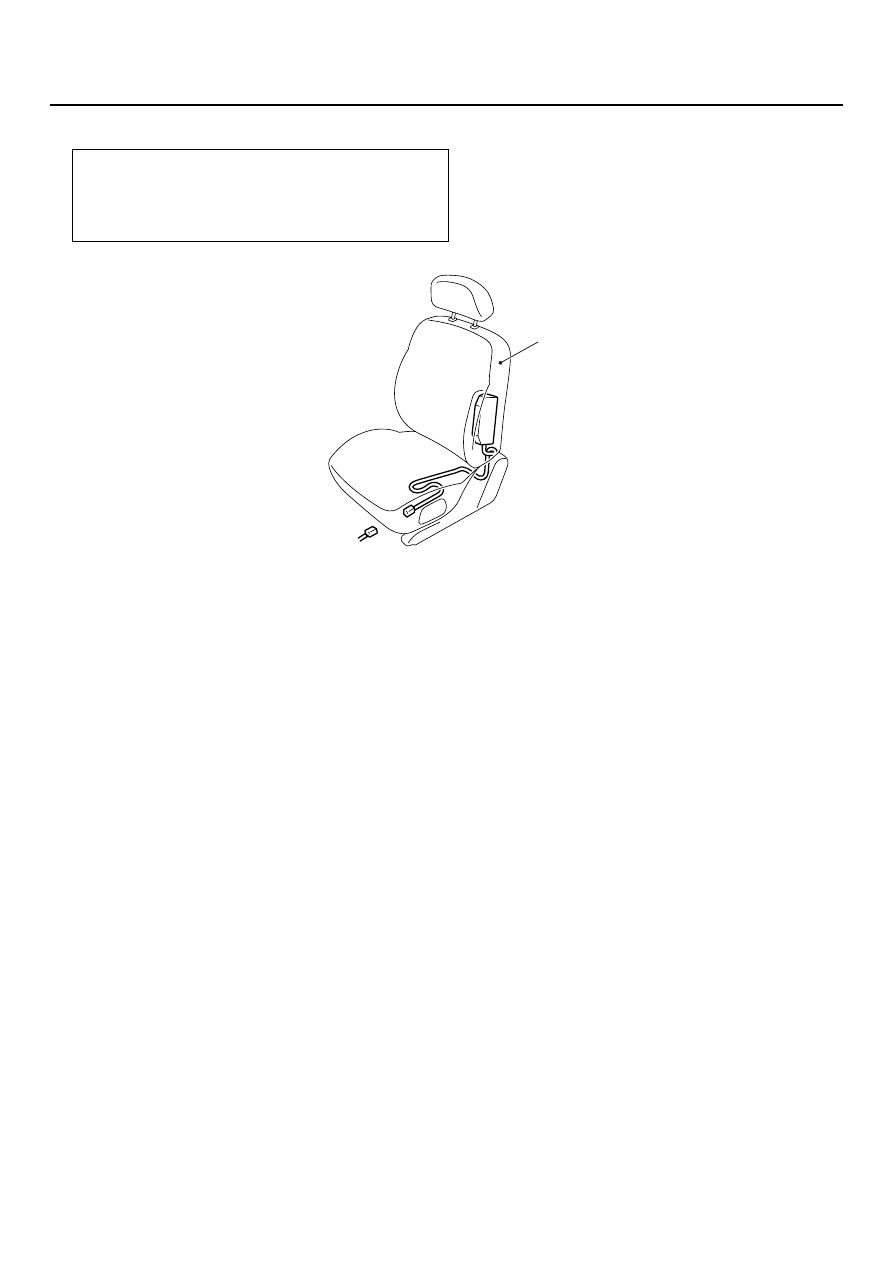

Снятие модуля боковой
подушки безопасности

<<А>>

1. Переднее сиденье в сборе.

Установка модуля боковой
подушки безопасности

>>А<<

•

Операции, выполняемые перед
установкой.

1. Переднее сиденье в сборе.

•

Посоединение провода к (

−

)

отрицательному выводу
аккумуляторной батареи.

>>С<<

•

Операции, выполняемые после
установки.

Установка модуля боковой
подушки безопасности

52B

-238

МОДУЛИ БОКОВЫХ НАДУВНЫХ ПОДУШЕК И ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

МОДУЛИ НАДУВНЫХ ШТОРОК БЕЗОПАСНОСТИ

Предварительные операции (перед снятием)

•

Установите ключ зажигания в положение
"LOCK"(OFF).

•

Отсоедините провод от отрицательного вывода
аккумуляторной батареи.

AC300919

AC300918

AC304918

3

AB

2

3

2

1

1

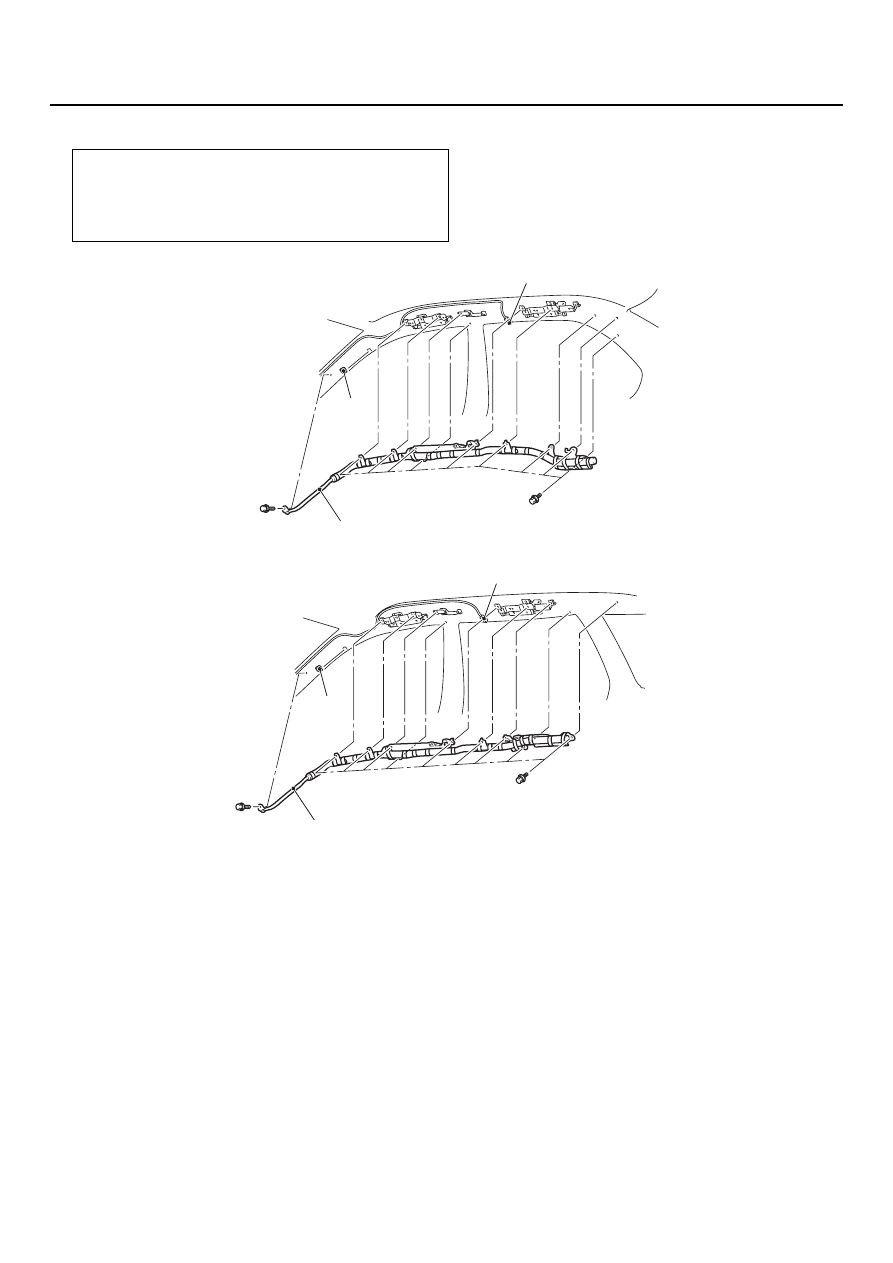

<Седан>

<Универсал>

Снятие модуля шторки
безопасности

•

Облицовка потолка (См. главу 52A,
"Интерьер",

CTP. 52A-21

).

<<В>>

1. Разъем.
2. Модули надувных шторок

безопасности.

3. Скоба крепления.

Установка модуля шторки
безопасности

>>А<<

•

Операции, выполняемые перед
установкой.

3. Скоба крепления.

>>В<<

2. Модули надувных шторок

безопасности.

1. Разъем.

•

Облицовка потолка (См. главу 52A,
"Интерьер",

CTP. 52A-21

).

•

Посоединение провода к (

−

)

отрицательному выводу
аккумуляторной батареи.

>>С<<

•

Операции, выполняемые после
установки.

Установка модуля шторки
безопасности

52B

-239

МОДУЛИ БОКОВЫХ НАДУВНЫХ ПОДУШЕК И ШТОРОК БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ ПЕРЕДНЕГО СИДЕНЬЯ
В СБОРЕ

ПРЕДУПРЕЖДЕНИЕ

Утилизация модулей подушек
безопасности должна производиться
в соответствии со специальными
правилами (См.

CTP. 52B-248

).

См. главу 52А, "Передние сиденья в сборе",

CTP. 52A-26

.

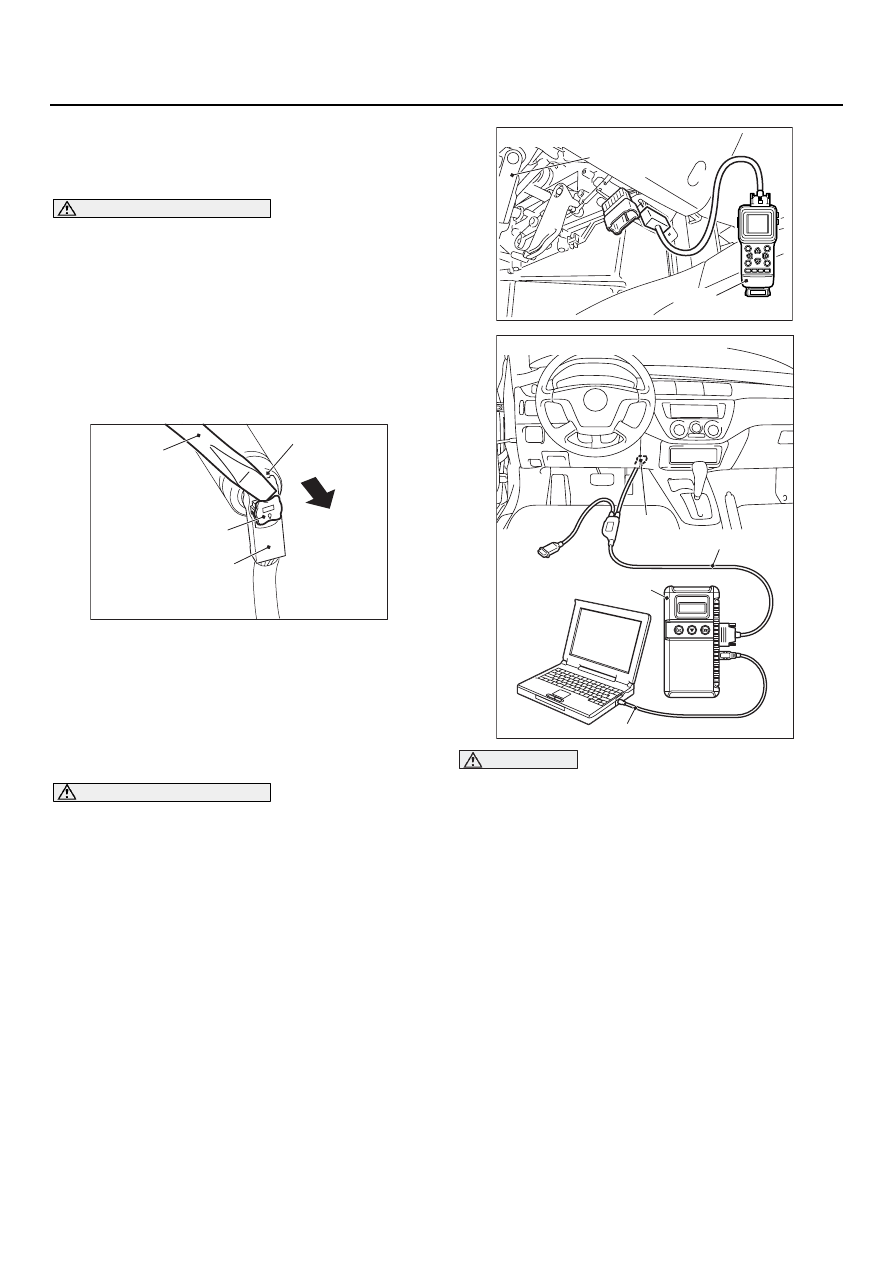

<<B>> РАЗЪЕДИНЕНИЕ КОЛОДОК
ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА

Используйте отвертку с плоской рабочей частью
для вытягивания и разблокировки замка
разъема жгута проводов.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>А<< ПРОВЕРКА ПЕРЕД
УСТАНОВКОЙ

ПРЕДУПРЕЖДЕНИЕ

Утилизация модулей подушек
безопасности должна производиться
в соответствии со специальными
правилами (См.

CTP. 52B-248

).

1. При установке новых модулей подушек

безопасности см. "ПРОВЕРКА"
(

CTP. 52B-241

).

2. Присоедините провод к отрицательному (

−

)

выводу аккумуляторной батареи.

ВНИМАНИЕ

Для предотвращения выхода из строя
тестера MUT1II/III перед его подключением
или отключением устанавливайте ключ
замка зажигания в положение "LOCK" (OFF).

3. Подсоедините тестер MUT7II к диагности7

ческому разъему.

4. Установите ключ зажигания в положение

"ON".

5. Считайте коды неисправностей, чтобы

убедиться в исправности всех компонентов
системы SRS.

Убедитесь в том, что не выданы иные коды,
кроме 71, 81, 3A и 4A.

AC208384 AC

Фиксирующая кнопка

Разъем запала

Разъем жгута проводов

Отвертка
с плоским жалом

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUT1II>

AC304950

MB991911

167ти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUT1III>
