Mitsubishi Lancer / Lancer Wagon. Руководство - часть 526





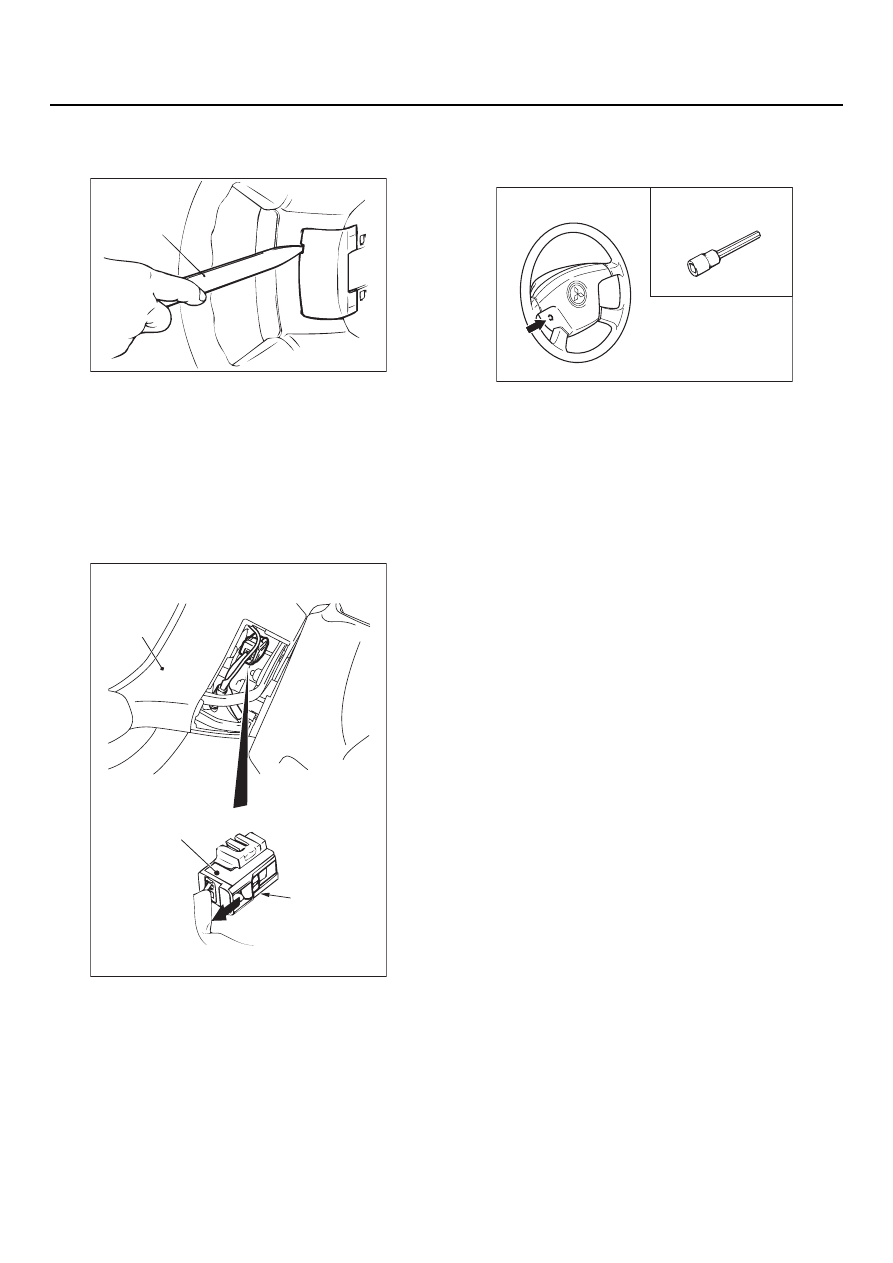

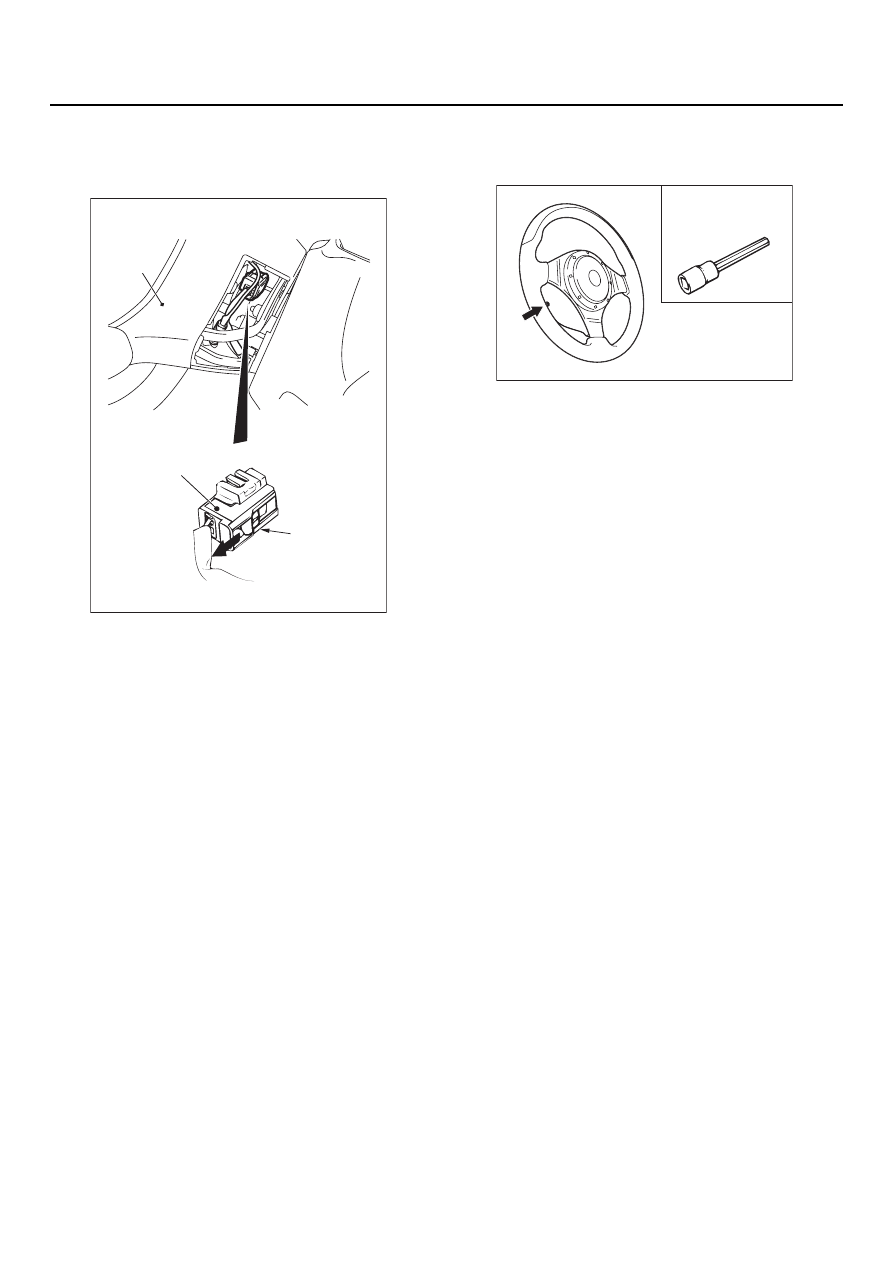

РУЛЕВОЕ КОЛЕСО*

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-20

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ КРЫШКИ

Вставьте съемник орнаментов (МВ990784),
как показано на рисунке и снимите крышку.

NOTE: Этот инструмент может быть вставлен
в выемку с задней стороны указанного места.

<<B>> СНЯТИЕ РУЛЕВОГО КОЛЕСА
И МОДУЛЯ НАДУВНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ В СБОРЕ

1. Переместите секцию А разъема часовой

пружины в направлении стрелки, как показа

2. Полностью выверните болт. Затем снимите

рулевое колесо и модуль надувной подушки
безопасности в сборе.

NOTE: Для выполнения этой операции
необходимо использовать шестигранную
головку или шестигранный ключ длиной
не менее 75 мм шестигранной части ключа
и диаметром не менее 8 мм.

AC006294 AB

MB990784

AC105823

AC304700

AC305145 AB

A

Рулевое
колесо

Разъем модуля надувной
подушки безопасности

AC100442

Шестигранная
головка ключа

AC

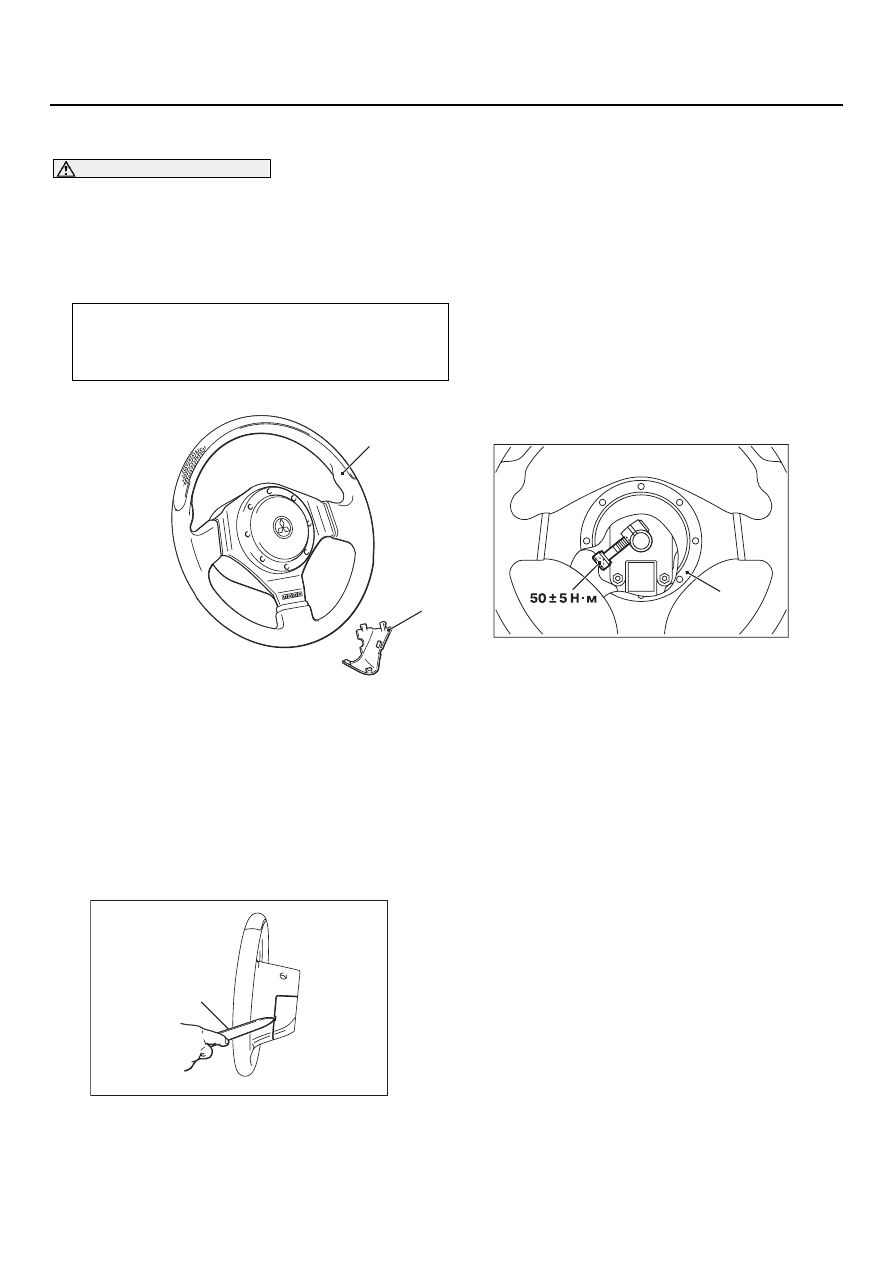

РУЛЕВОЕ КОЛЕСО*

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-21

СНЯТИЕ И УСТАНОВКА <СПОРТ>

M1372011400194

ПРЕДУПРЕЖДЕНИЕ

Перед снятием рулевого колеса и модуля надувной подушки безопасности
в сборе, См. главу 52B, "Меры предосторожности (

CTP. 52B-5

) и модуль надувной

подушки безопасности и часовая пружина" (

CTP. 52B-232

).

При снятии и установки рулевого колеса, не допускайте ударов о модуль
надувной подушки безопасности.

NOTE: При снятии модуля надувной подушки
безопасности, См. главу 52B, "Модуль надувной
подушки безопасности и часовая пружина",

CTP. 52B-232

.

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ КРЫШКИ

Вставьте съемник орнаментов (МВ990784),
как показано на рисунке и снимите крышку.

NOTE: Этот инструмент может быть вставлен
в выемку с задней стороны указанного места.

Дополнительные операции после установки

Проверка совпадения положения рулевого колеса
с положением прямолинейного движения передних
колес.

AC211760 AD

2

1

2

Последовательность снятия
деталей

<<A>>

1.

Крышка.

<<B>>

2.

Рулевое колесо и модуль
надувной подушки безопасности
в сборе.

AC211761 AB

MB990784

РУЛЕВОЕ КОЛЕСО*

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-22

<<B>> СНЯТИЕ РУЛЕВОГО КОЛЕСА
И МОДУЛЯ НАДУВНОЙ ПОДУШКИ
БЕЗОПАСНОСТИ В СБОРЕ

1. Переместите секцию А разъема часовой

пружины в направлении стрелки, как показа

2. Полностью выверните болт. Затем снимите

рулевое колесо и модуль надувной подушки
безопасности в сборе.

NOTE: Для выполнения этой операции
необходимо использовать шестигранную
головку или шестигранный ключ длиной
не менее 75 мм шестигранной части ключа
и диаметром не менее 8 мм.

AC105823

AC304700

AC305145 AB

A

Рулевое
колесо

Разъем модуля надувной
подушки безопасности

AC211762 AC

Шестигранная
головка ключа

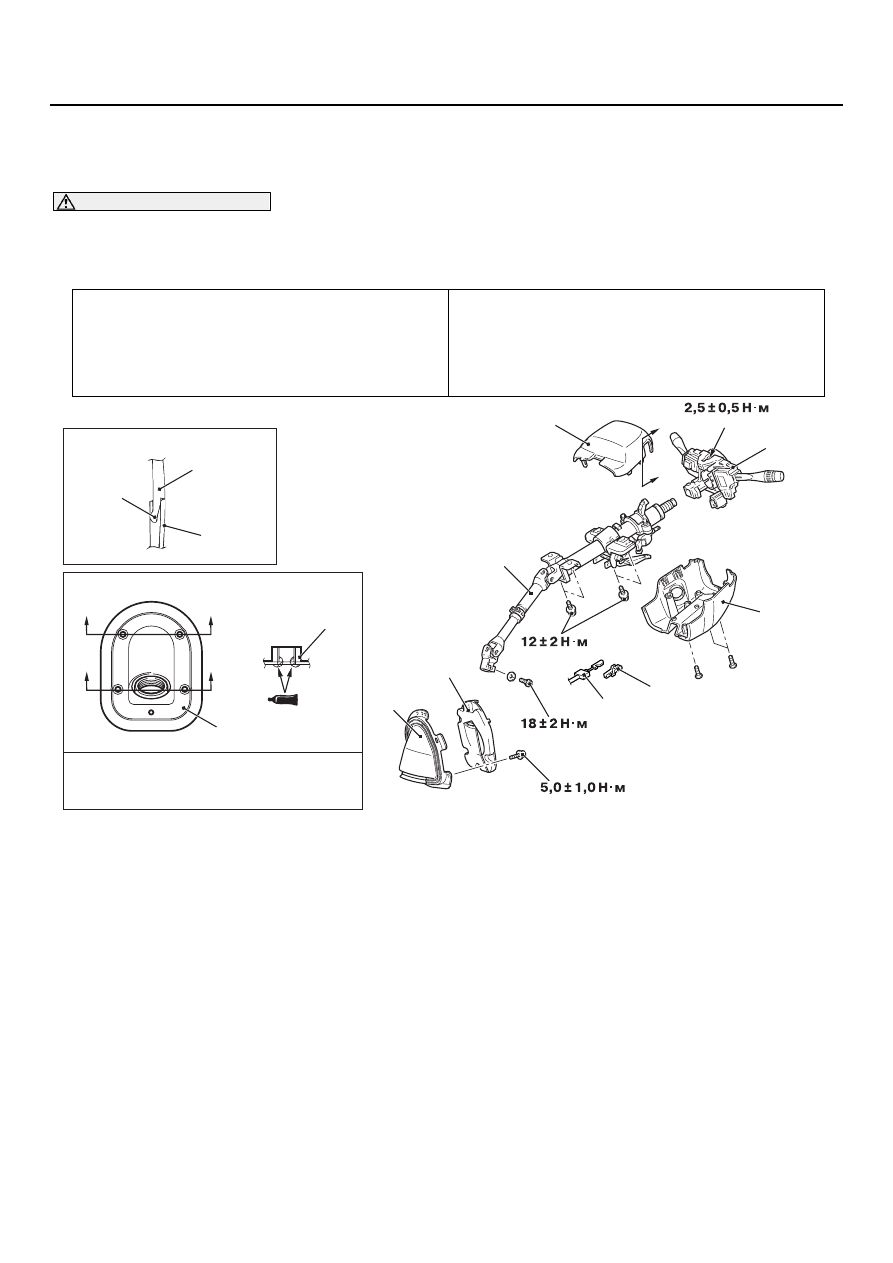

ВАЛ РУЛЕВОЙ КОЛОНКИ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-23

ВАЛ РУЛЕВОЙ КОЛОНКИ

СНЯТИЕ И УСТАНОВКА

M1372011500113

ПРЕДУПРЕЖДЕНИЕ

Перед снятием рулевого колеса и модуля надувной подушки безопасности в сборе,
См. главу 52B, "Меры предосторожности (

CTP. 52B-5

) и модуль надувной подушки

безопасности и часовая пружина" (

CTP. 52B-232

).

Дополнительные операции перед снятием

Снятие рулевого колеса и модуля надувной подушки
безопасности (Комфорт:  См.

CTP. 37-19

 /

Спорт: См.

CTP. 37-21

).

Снятие нижней крышки (См. главу 52A, "Панель
приборов",

CTP. 52A-2

).

Дополнительные операции после установки

Установка нижней крышки (См. главу 52A, "Панель
приборов",

CTP. 52A-2

).

Установка рулевого колеса и модуля надувной
подушки безопасности (Комфорт: См.

CTP. 37-19

 /

Спорт: См.

CTP. 37-21

).

AC304919 AB

1

2

7

3

2

1

8

8

6

A

A

Фиксирующий
ус

Сечение A 4 A

Сечение B 4 B

B

B

Ограничитель

Рекомендуемый герметик:
      3M ATD Part № 8513 или равноценный

B

B

4

5

(монтажный винт)

Последовательность снятия
деталей

1.

Нижняя часть облицовки рулевой
колонки.

2.

Верхняя часть облицовки рулевой
колонки.

3.

Часовая пружина и подрулевой
переключатель в сборе.

4.

Крышка <Автоматическая коробка
передач>.

5.

Трос блокировки <Автоматическая
коробка передач> (См. главу 23A,
"Механизм блокировки автомати

CTP. 23A-184

).

6.

Разделительная крышка вала
рулевой колонки.

<<A>> >>A<<

7.

Вал рулевой колонки в сборе.

8.

Разделительная крышка в сборе.

Последовательность снятия
деталей
