Mitsubishi Lancer / Lancer Wagon. Руководство - часть 527

ВАЛ РУЛЕВОЙ КОЛОНКИ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-24

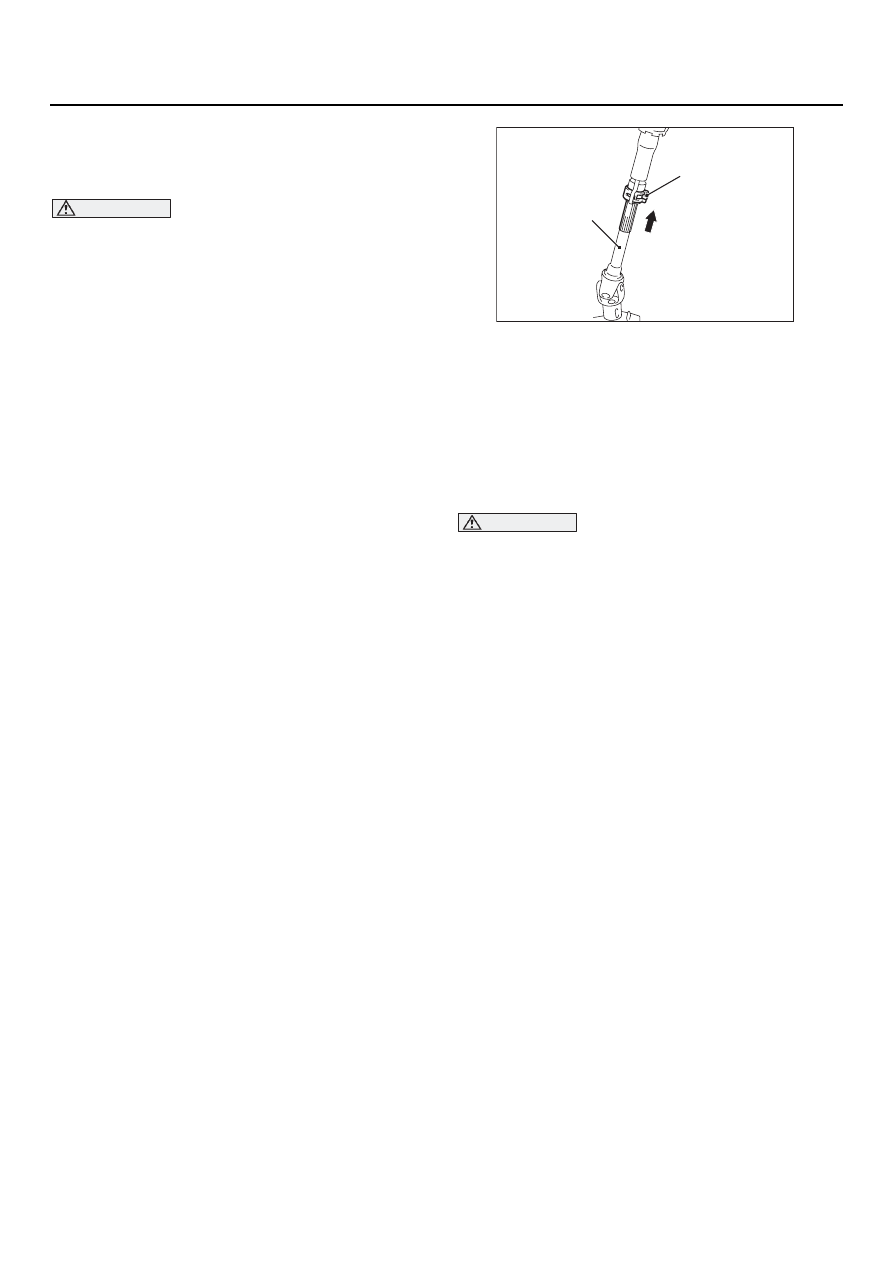

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ВАЛА РУЛЕВОЙ
КОЛОНКИ В СБОРЕ

ВНИМАНИЕ

Рычаг управления наклоном рулевой
колонки должен удерживаться в запертом
положении до окончания установки рулевой
колонки. Если рулевая колонка снимается
с освобожденным рычагом наклона, или
рычаг наклона был отпущен после снятия
вала рулевой колонки, то установка вала
рулевой колонки не сможет быть правильно
выполнена. Если рулевая колонка установ4
лена неправильно, энергопоглощающий
механизм может быть поврежден.

1. Убедитесь в том, что рычаг наклона рулевой

колонки находится в запертом положении,
после чего отверните монтажные болты
рулевой колонки.

2. Сожмите пассатижами фиксатор вала

рулевой колонки и вытащите вал в направле

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ВАЛА РУЛЕВОЙ
КОЛОНКИ В СБОРЕ

ВНИМАНИЕ

•

При повторном использовании рулевой
колонки, не освобождайте рычаг
управления наклоном до момента
окончания установки на место вала
рулевой колонки.

AC210969 AD

Фиксатор вала

Вал рулевой колонки

ВАЛ РУЛЕВОЙ КОЛОНКИ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-25

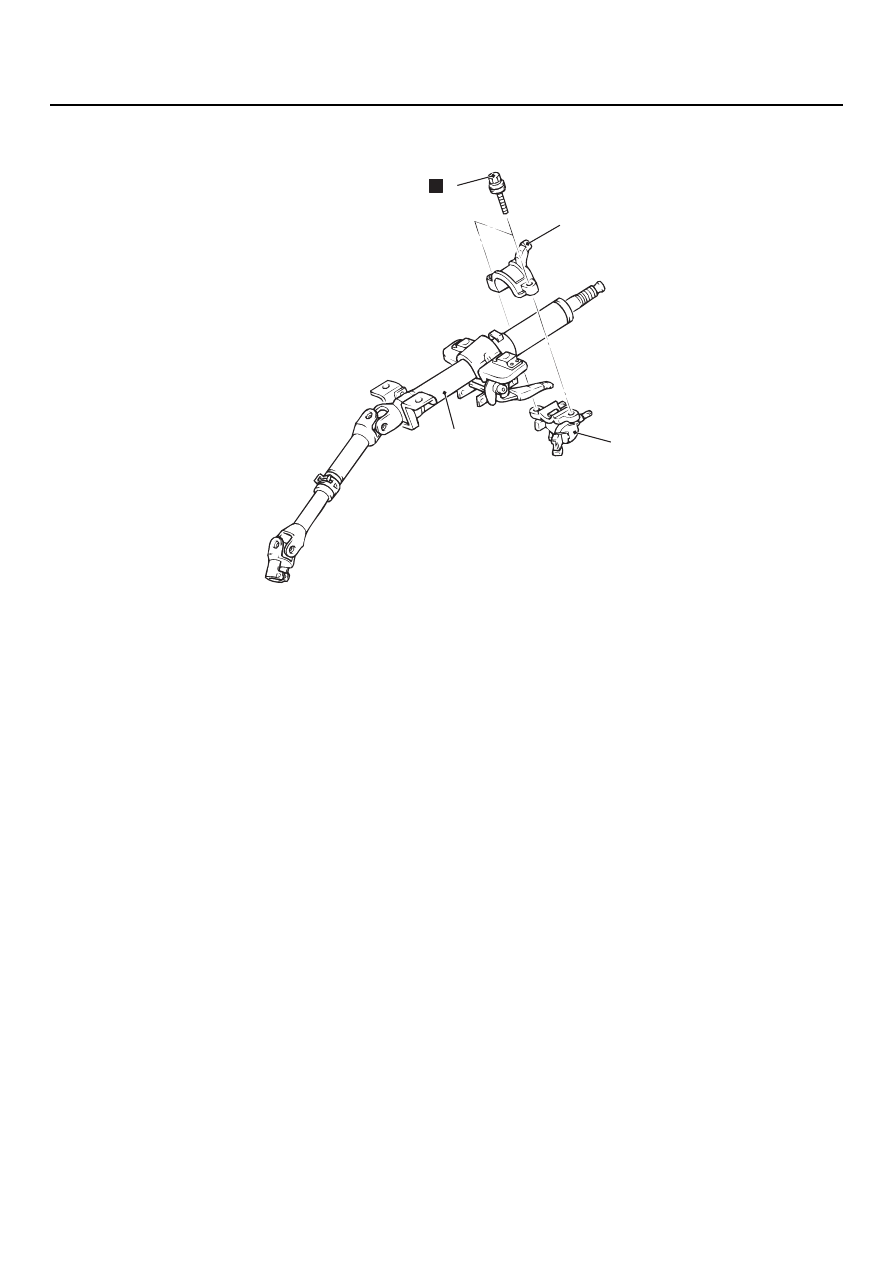

 РАЗБОРКА И СБОРКА

M1372011700106

AC210967AD

3

2

1

4

H

Последовательность снятия
деталей

<<A>> >>A<<

1.

Специальный болт.

>>A<<

2.

Крепежная скоба рулевой колонки.

>>A<<

3.

Замковое устройство рулевой
колонки в сборе.

4.

Вал рулевой колонки в сборе.

Последовательность снятия
деталей

ВАЛ РУЛЕВОЙ КОЛОНКИ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-26

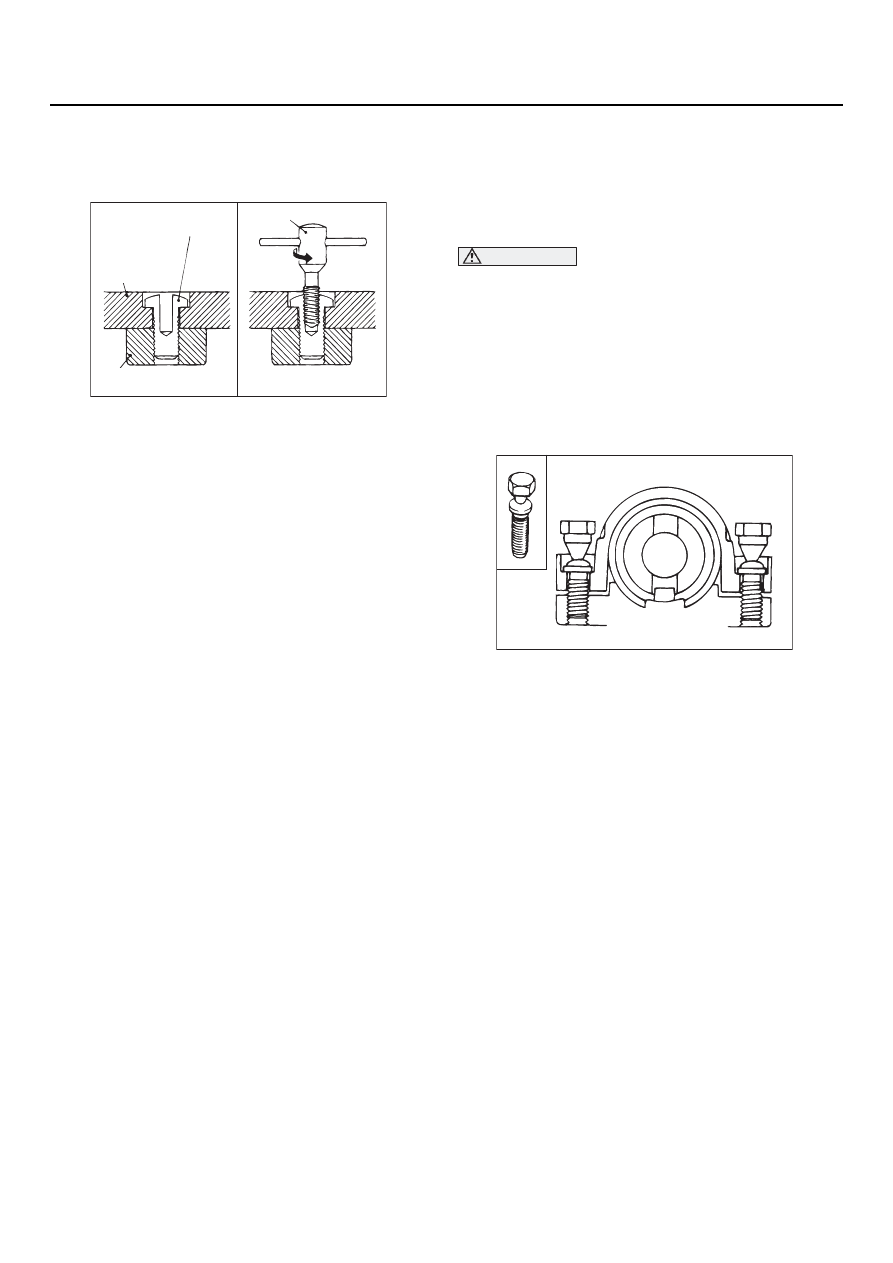

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ОТВОРАЧИВАНИЕ
СПЕЦИАЛЬНОГО БОЛТА

1. Просверлите в головке болта отверстие

достаточно глубокое для нерезания в нем
резьбы.

2. Выверните специальный болт при помощи

метчика с левой резьбой.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ЗАМКОВОГО
УСТРОЙСТВА ВАЛА РУЛЕВОЙ
КОЛОНКИ/КРОНШТЕЙНА РУЛЕВОЙ
КОЛОНКИ/СПЕЦИАЛЬНОГО БОЛТА

ВНИМАНИЕ

Кронштейн замкового устройства рулевой
колонки и болты ее крепления, при устано4
вке замка рулевой колонки, должны быть
новыми.
1. В процессе монтажа замкового устройства

и кронштейна замкового устройства на руле

2. По окончании проверки правильности

установки замка и оценки бесперебойности
его работы, затяните специальные болты
до отламывания их монтажных головок.

ACX01138 AB

Метчик с левой резьбой

Специальный болт

Личинка замка
рулевого управления

Кронштейн
замка рулевого
управления

ACX01139 AB

РУЛЕВОЙ МЕХАНИЗМ С ГИДРОУСИЛИТЕЛЕМ И РУЛЕВОЙ ПРИВОД

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-27

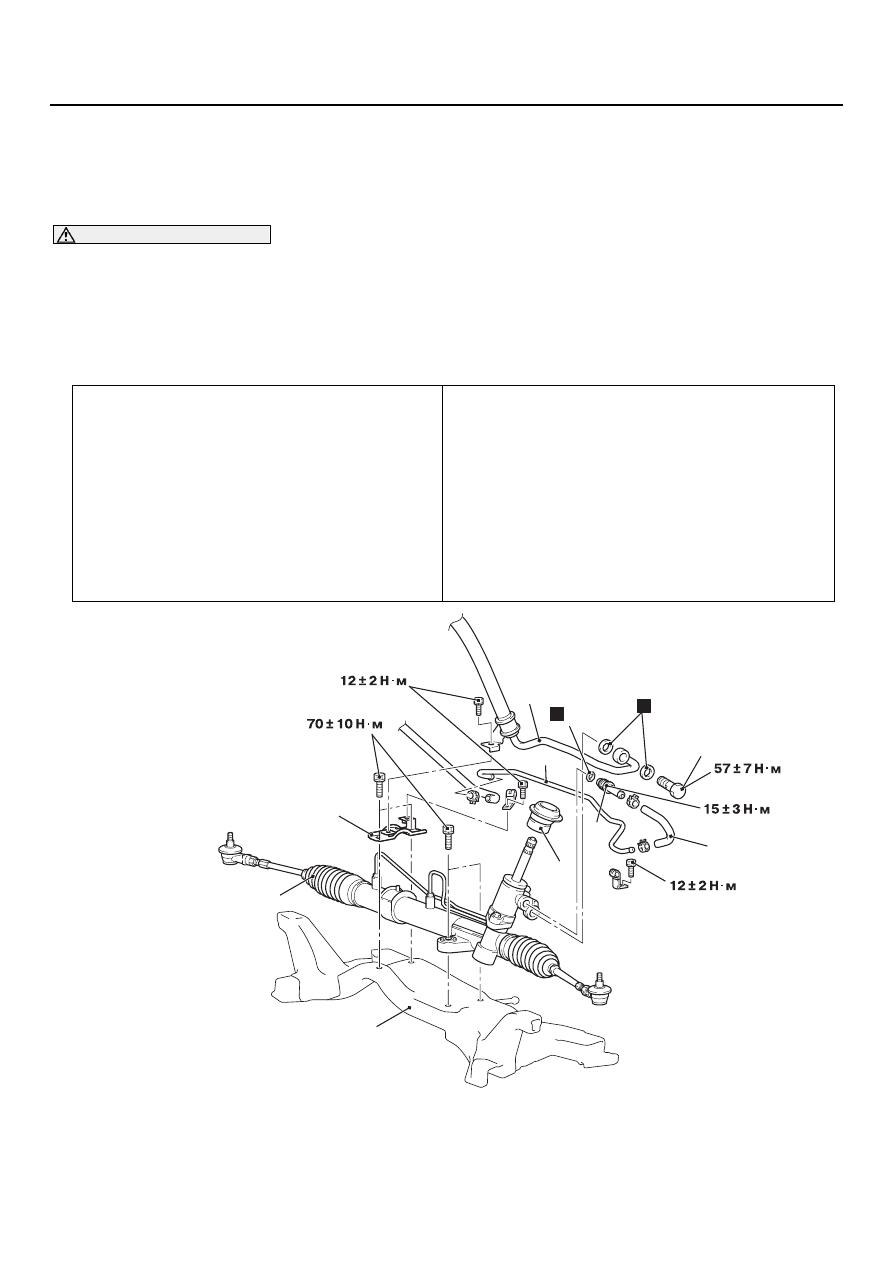

РУЛЕВОЙ МЕХАНИЗМ С ГИДРОУСИЛИТЕЛЕМ

И РУЛЕВОЙ ПРИВОД

СНЯТИЕ И УСТАНОВКА

M1372010900237

ПРЕДУПРЕЖДЕНИЕ

Перед снятием рулевого механизма, См. главу 52B, "Меры предосторожности
(

CTP. 52B-5

) и модуль надувной подушки безопасности и часовая пружина"

(

CTP. 52B-232

). Установите передние колеса в положение прямолинейного

положения. Неправильные действия могут повредить часовую пружину системы
SRS и вывести из строя систему срабатывания надувной подушки безопасности
системы SRS, результатом этого может стать серьезная травма.

Дополнительные операции перед снятием

•

Слив рабочей жидкости из системы усилителя
рулевого управления (См.

CTP. 37-14

).

Дополнительные операции после установки

•

Проверьте состояние защитных чехлов на наличие
повреждений, сдавливая их пальцами.

•

Заполнение рабочей жидкости систему усилителя
рулевого управления (См.

CTP. 37-14

).

•

Удаление воздуха из системы усилителя рулевого
управления (См.

CTP. 37-14

).

•

Сопоставление положения рулевого колеса с положе

•

Проверка и регулировка установочных углов передних
колес (См. главу 33, "Технические операции
на автомобиле

CTP. 33-5

.)

AC304920 AB

7

3

8

5

6

9

10

2

4

1

<Автомобили с левым рулем>

Н

Н
