Mitsubishi Lancer / Lancer Wagon. Руководство - часть 523





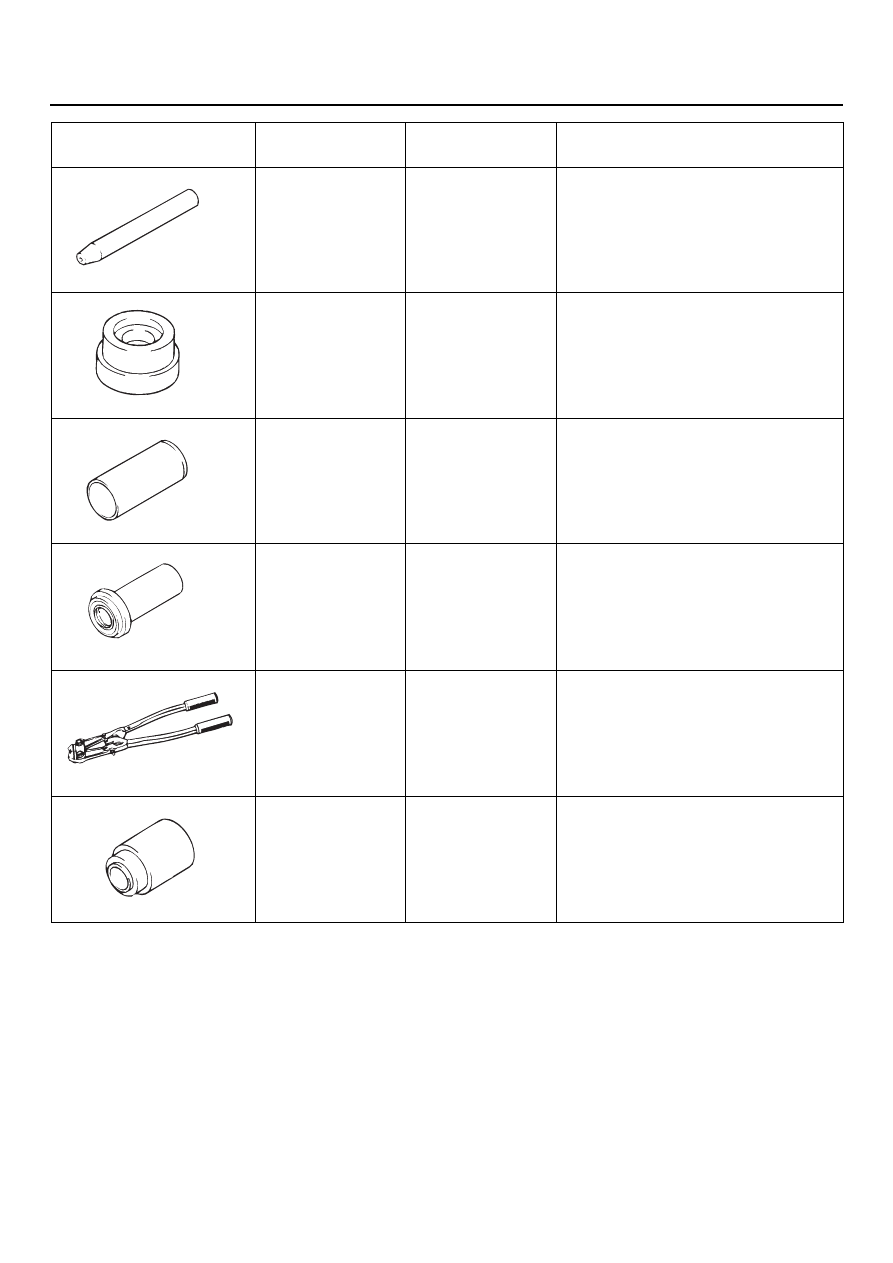

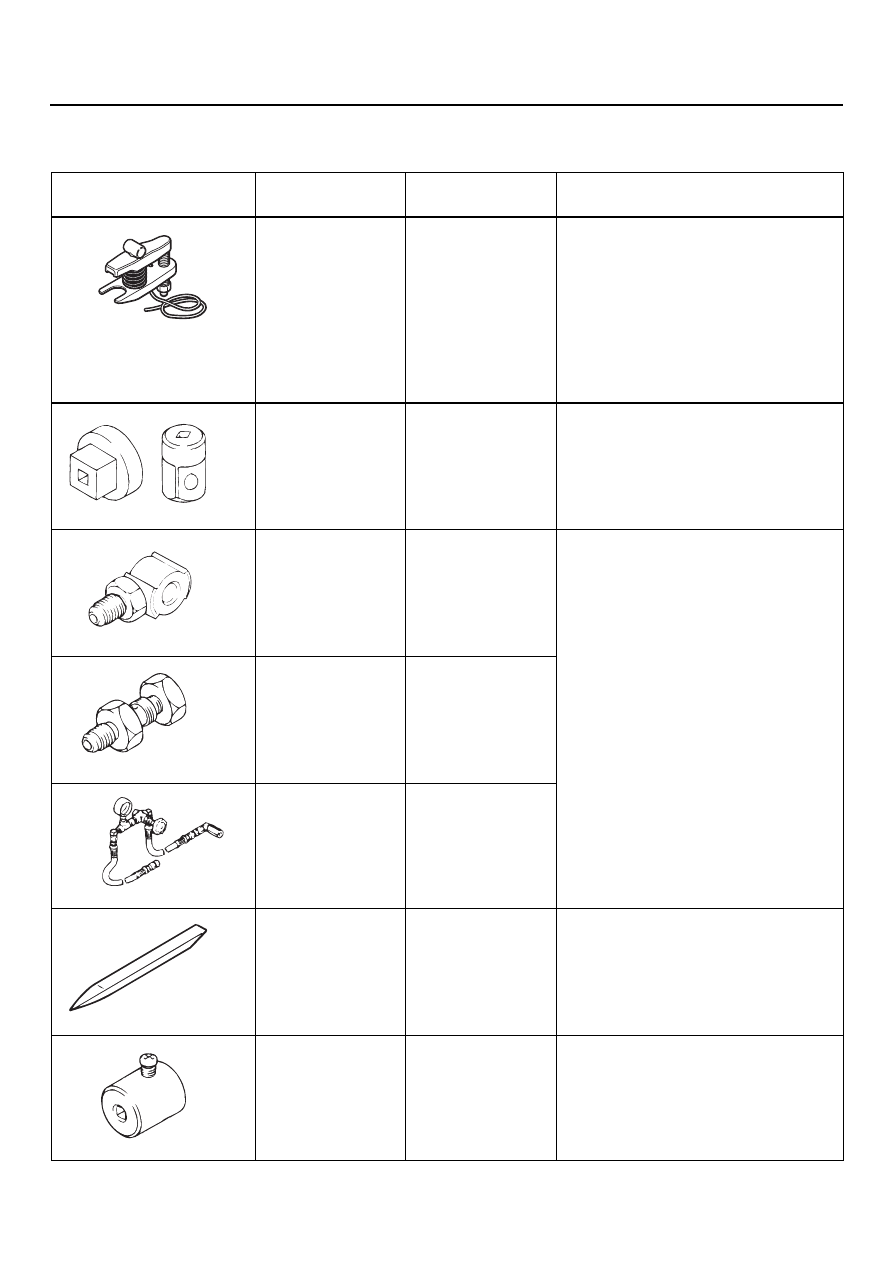

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-8

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1372000600354

Инструмент

Номер

Название
инструмента

Применение

MB991897

Приспособление
для снятия шаро

Отсоединение поворотного рычага
от шарового шарнира наконечника
рулевой тяги

NOTE: Предусмотрены съемники
рулевых тяг (MB990635 или
MB991113) для отсоединения
поворотного рычага от шарового
шарнира наконечника рулевой
тяги.

MB990326

Торцевая головка
с предваритель

Проверка момента начала
проворачивания шарового
шарнира наконечника рулевой
тяги

MB991548

Адаптер измери

Испытание гидронасоса
на развиваемое давление

MB991549

Адаптер измери

MB990662

Измеритель
давления рабо

MB990784

Съемник
орнаментов

Снятие крышки

MB990228 или
MB991006

Торцевая головка
с предваритель

Проверка и регулировка общего
момента начала проворачивания
шестерни рулевого механизма

AC106827

MB990326

MB991548

MB991549

MB990662

MB990784

MB991006

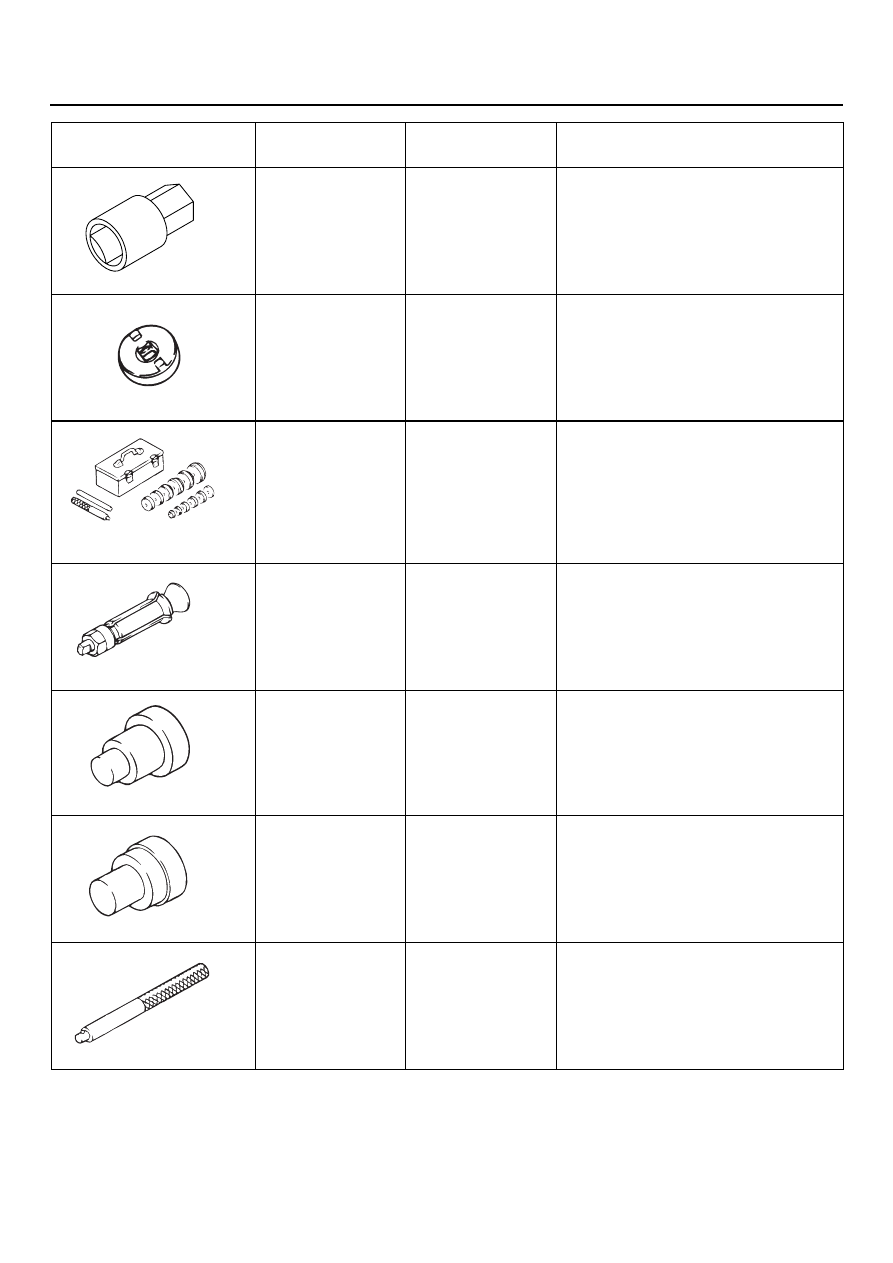

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-9

MB990607

Головка
динамометри

Снятие крышки упора зубчатой
рейки <Комфорт>

Регулировка упора рейки
<Комфорт>

MB991621

Направляющяя

Снятие крышки упора зубчатой
рейки <Спорт>

Регулировка упора рейки
<Спорт>

MB990925

Набор для уста

Снятие нижнего подшипника

Установка подшипника
и сальника

MB990927, MB990938,
MB990939 (За подробностями
См. главу 26," Специальный
инструмент",

CTP. 26-5

).

MB991120

Съемник
игольчатого
подшипника

Снятие игольчатого подшипника

MB991202

Приспособление
для установки
подшипников
и сальников

Установка сальника <Комфорт>

Установка игольчатого
подшипника

Установка нижнего подшипника

MB991199

Приспособление
для установки
подшипников
и сальников

Установка сальников <Спорт>

MB991197

Стержень
(длинный)

Установка сальников

Инструмент

Номер

Название
инструмента

Применение

MB991621

MB990925

MB991120

MB991202

MB991199

MB991197

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-10

MB991212
MB991213

Приспособление
для защиты саль

Установка зубчатой рейки

MB991203

Приспособление
для установки
подшипников
и сальников

Установка подшипника и сальника

MB991317

Приспособление
для установки
кольцевого
уплотнителя

Приспособление для установки
кольцевого уплотнителя

MB990941

Приспособление
для установки
устройства при
проверке
подшипника

Установка нижних сальников

MB991561

Инструмент
для крепления
хомутов

Установка хомутов гофрированных
защитных чехлов

MB990776

Опора

Установка защитного чехла
шарового шарнира наконечника
рулевой тяги

Инструмент

Номер

Название
инструмента

Применение

MB991212

MB991203

MB991317

MB990941

MB991561

MB990776

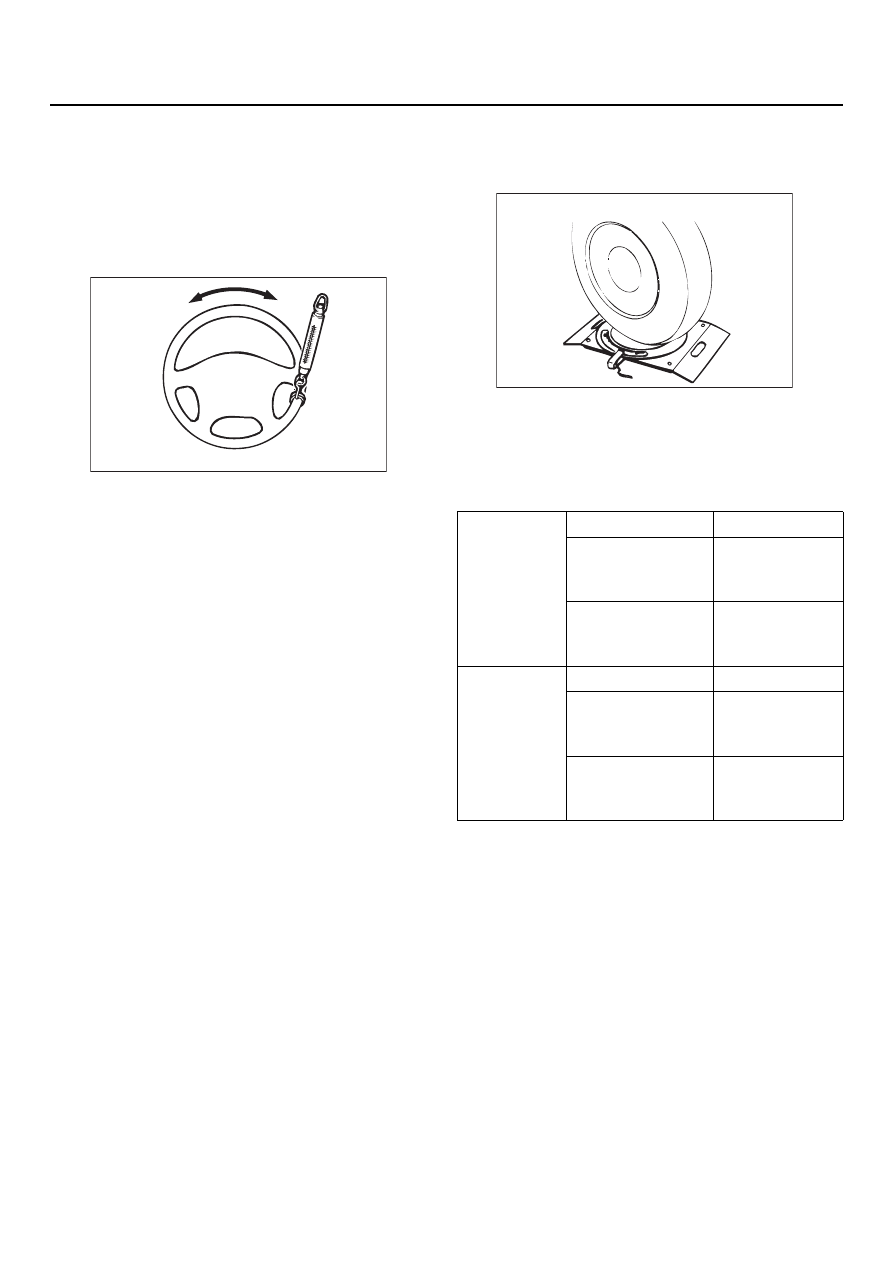

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-11

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА СВОБОДНОГО ХОДА
РУЛЕВОГО КОЛЕСА

M1372001000311

1. При работающем двигателе (гидросистема

также работает), установите передние колеса
в положение прямолинейного движения.

2. Измерьте свободный ход по наружной

окружности рулевого колеса до начала
поворота управляемых колес в обоих
направлениях поворота рулевого колеса.

Предельное значение: 30 мм

3. Если свободный ход превосходит предельно

значение, проверьте свободный ход на
рулевой колонке и в соединениях рулевого
привода. Отремонтируйте или замените.

4. Если свободный ход превосходит предельное

значение, установите рулевое колесо в поло

Номинальное значение (свободный ход
рулевого колеса при неработающем
двигателе): не более 10 мм

5. Если свободный ход рулевого колеса

превосходит номинальное значение, снимите
рулевой механизм (См.

CTP. 37-27

)

и проверьте величину общего момента
начала проворачивания шестерни рулевого
механизма (См.

CTP. 37-31

).

ПРОВЕРКА УГЛА ПОВОРОТА

M1372001100374

1. Установите переднее колесо на

приспособление для измерения радиуса
поворота и измерьте углол поворота
рулевого управления.

Номинальное значение:

2. Если угол поворота не соответствует норме,

отрегулируйте схождение передних колес
следующим образом.

Номинальное значение:
По средней линии протектора шины,

±

 2 мм

Величина схождения (на колесо)
0

°

03'

±

 06'

ACX01122 AB

Внутреннее
колесо

Комфорт

39

°

30' ± 1

°

30'

Спорт
(автомобили
с левым рулем)

33

°

40'

+1

°

00'/

°

00'

Спорт
(автомобили
с правым рулем)

37

°

00'

+1

°

00'/

°

00'

Наружное
колесо
(справочное
значение)

Комфорт

32

°

30'

Спорт
(автомобили с
левым рулем)

28

°

46'

Спорт
(автомобили с
правым рулем)

30

°

00'

AC000756AB
