ОБЩАЯ ИНФОРМАЦИЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-4

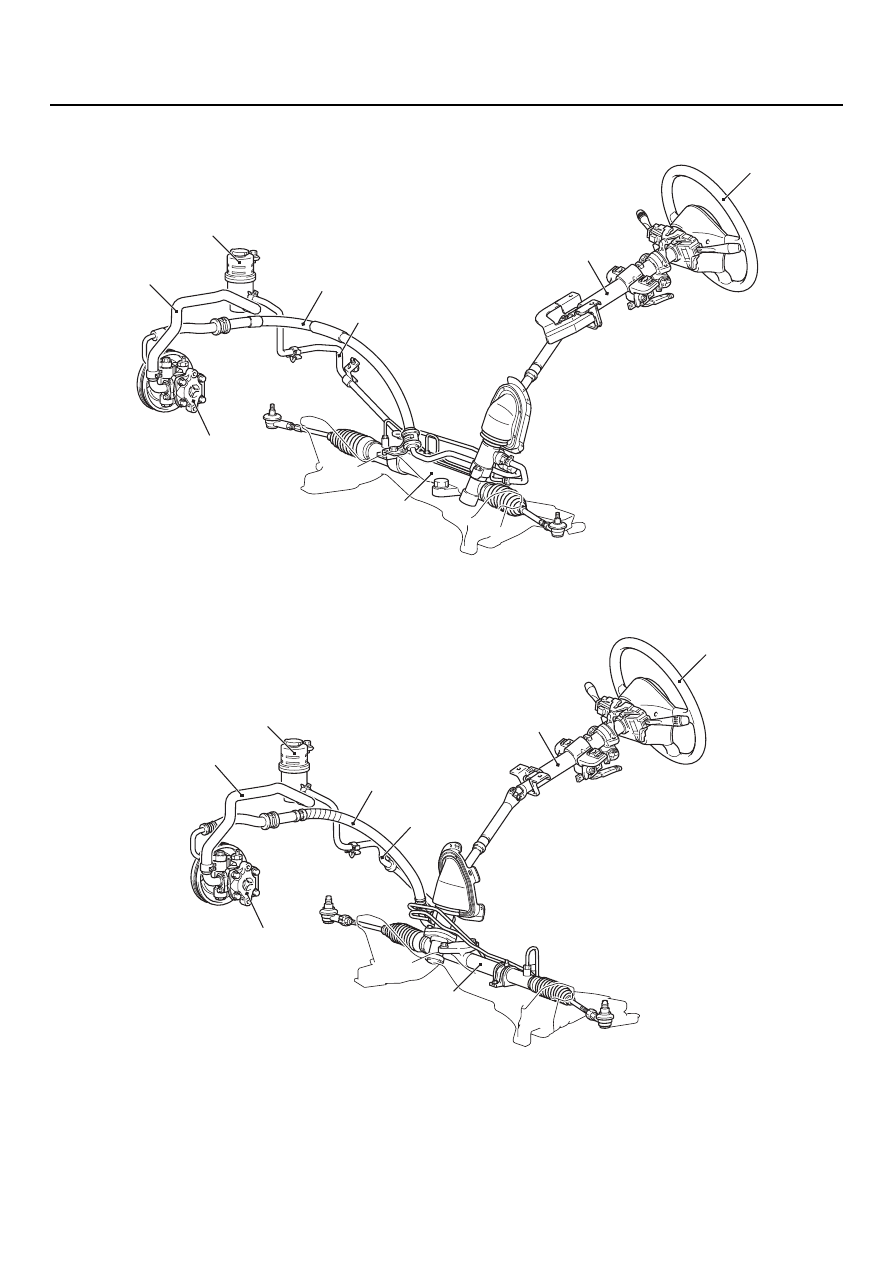

КОНСТРУКТИВНАЯ СХЕМА

1300, 1600 4 Автомобили с левым расположением органов управления

1300, 1600 4 Автомобили с правым расположением органов управления

AC304488 AB

Рулевое колесо

Вал рулевой колонки
в сборе

Нагнетательный шланг в сборе

Бачок для рабочей жидкости

Всасывающий шланг

Возвратный шланг в сборе

Гидронасос усилителя
рулевого управления

Рулевой механизм

AC304489 AB

Рулевое колесо

Вал рулевой колонки
в сборе

Нагнетательный шланг
в сборе

Бачок для рабочей жидкости

Всасывающий шланг

Возвратный
шланг в сборе

Гидронасос усилителя
рулевого управления

Рулевой механизм

ОБЩАЯ ИНФОРМАЦИЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-5

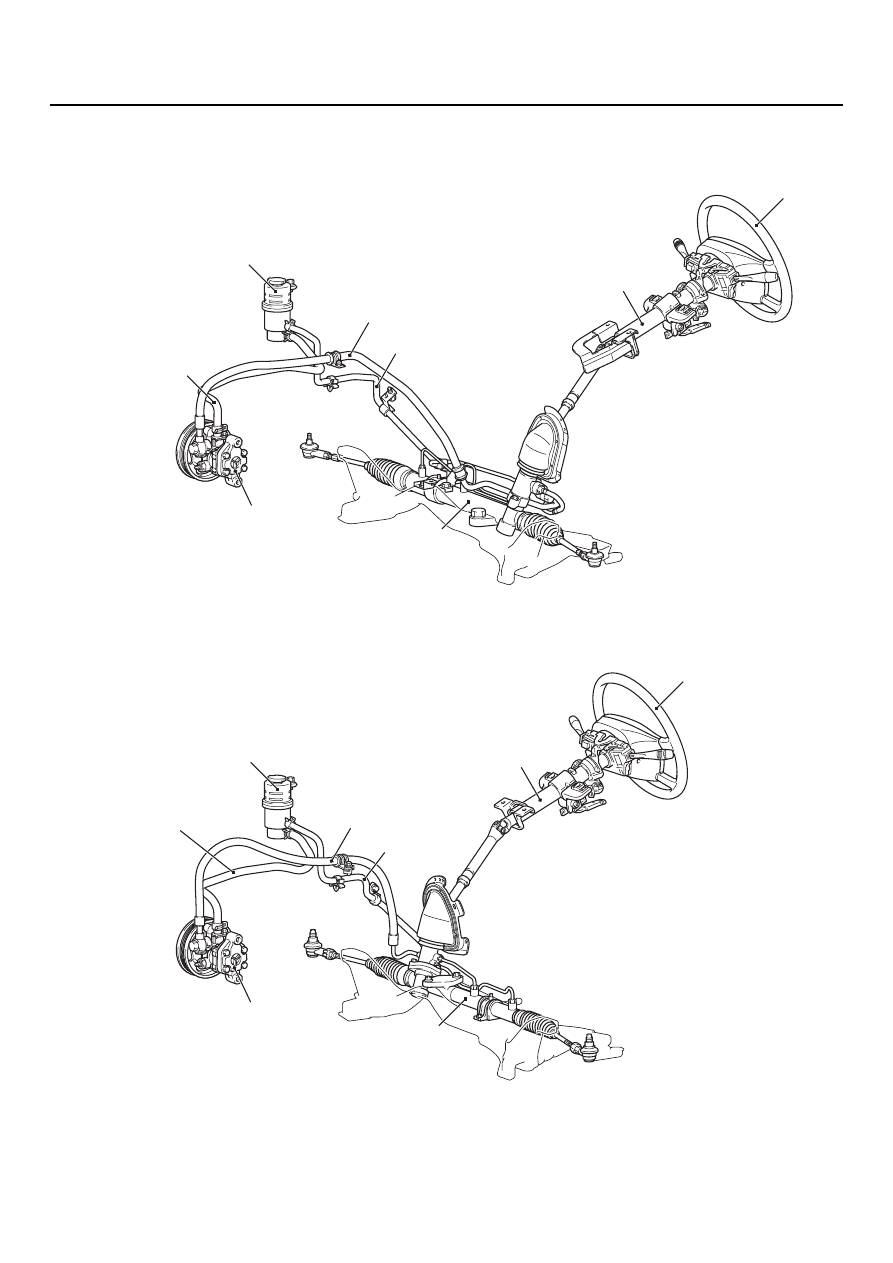

2000 4 Автомобили с левым расположением органов управления

2000 4 Автомобили с правым рулем

AC304486 AB

Рулевое колесо

Вал рулевой колонки
в сборе

Нагнетательный шланг в сборе

Бачок для рабочей жидкости

Всасывающий шланг

Возвратный шланг в сборе

Гидронасос усилителя
рулевого управления

Рулевой механизм

AC304487AB

Рулевое колесо

Вал рулевой колонки
в сборе

Нагнетательный
шланг в сборе

Бачок для рабочей жидкости

Всасывающий шланг

Возвратный
шланг в сборе

Гидронасос усилителя
рулевого управления

Рулевой механизм

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-6

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ

И КОНТРОЛЯ

M1372000300386

Показатель

Номинальное
значение

Предельное
значение:

Свободный ход
рулевого колеса,
мм

При работающем двигателе

30

При неработающем двигателе

не более 10

Угол поворота

Внутреннее
колесо

Комфорт

39

°

30' ± 1

°

30'

Спорт (автомобили
с левым рулем)

33

°

40' +1

°

00'/

°

00'

Спорт (автомобили
с правым рулем)

37

°

00' +1

°

00'/

°

00'

Наружное
колесо
(справочное
значение)

Комфорт

32

°

30'

Спорт (автомобили
с левым рулем)

28

°

46'

Спорт (автомобили
с правым рулем)

30

°

00'

Схождение

По средней линии протектора шины, мм 1 ± 2

Величина схождения (на колесо)

0

°

03' ± 06'

Момент начала проворачивания шарового шарнира
наконечника рулевой тяги, Н

⋅

м

0,5

Сопротивление покачиванию рулевой тяги, (Н)
[Момент начала покачивания рулевой тяги, Н

⋅

м]

8

Усилие, затрачиваемое на поворачивание рулевого колеса
при неподвижном автомобиле, (Н) [Допустимое
отклонение, (Н)]

не более 29
[не более 5,9]

Давление,
развиваемое
гидронасосом
MPa (при 750 ±
100 1/мин.)

Предельное давление, развиваемое
гидронасосом

8,8

Давление, развиваемое насосом без
нагрузки

0,2

Удерживаемое давление рулевым
механизмом

8,8

Давление срабатывания
датчиком

OFF (выключено)

→

 ON

(включено)

1,5

ON (включено)

→

 OFF

(выключено)

0,7

Общий момент на шестерне
рулевого механизма Н

⋅

м

[Изменение по моменту Н

⋅

м]

1300, 1600 (Комфорт)

0,8

1600 (Спорт), 2000

0,7

Величина раскрытия рабочего органа специального
инструмента для обжатия хомутов (MB991561), мм

2,9

Ширина обжимочного хомута, мм

2,4

СМАЗОЧНЫЕ МАТЕРИАЛЫ

РУЛЕВОЕ УПРАВЛЕНИЕ С ГИДРОУСИЛИТЕЛЕМ

37

-7

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1372000400350

ГЕРМЕТИКИ

M1372000500357

Показатель

Рекомендуемый смазочный
материал

Количество

Рабочая жидкость для усилителя
рулевого управления

ATF DEXRON III или DEXRON II

Примерно 1,0 л

Рулевой
механизм

Подшипник

ATF DEXRON III или DEXRON II

По необходимости

Кольцевая прокладка и
кольцевое уплотнение

Сальник

Специальный инструмент
(MB991212, MB991213)

Уплотнительное кольцо
шестерни и клапана в сборе

Гофрированные защитные
чехлы

Силиконовая пластичная
смазка

По необходимости

Шаровой шарнир
наконечника рулевой тяги

Пластичная смазка SAE J310,
NLGI No.2 или равнозначная ей

По необходимости

Гидронасос Поверхность трения

пластинчатого ротора,
статорное кольцо и крышка
гидронасоса

ATF DEXRON III или DEXRON II

По необходимости

Кольцевая прокладка

Показатель

Рекомендуемый герметик:

Отверстие монтажного болта крепления крышки рулевой
колонки на разделительной панели кузова

3M ATD Part No.8513 или
равноценный герметик

Рулевой механизм

Пробка

3M ATD Part No.8661, 8663 или
равноценный герметик

Крышка упора зубчатой
рейки
