Mitsubishi Lancer / Lancer Wagon. Руководство - часть 458

ДВЕРИ

КУЗОВ

42

-34

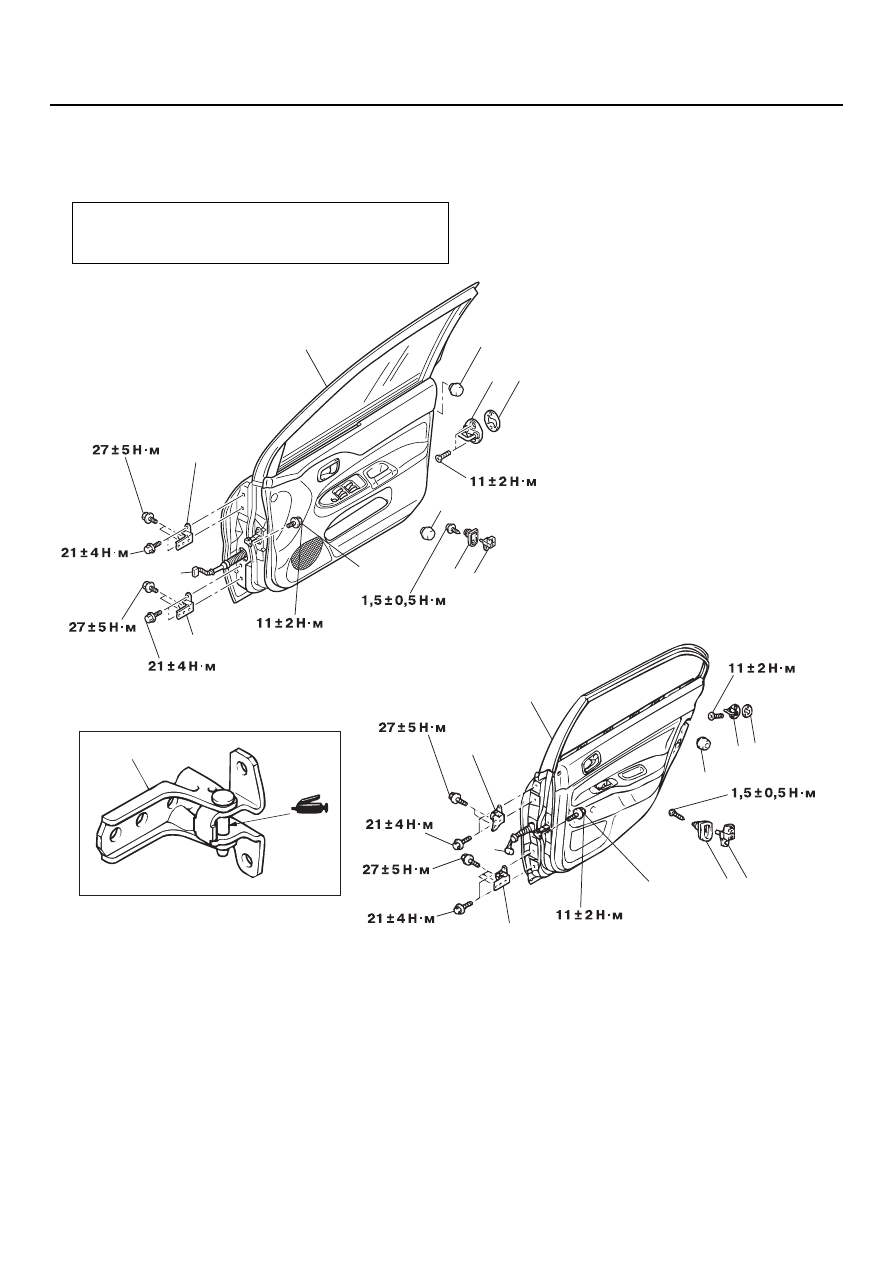

ДВЕРИ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1423002200283

Операции, выполняемые после установки

•

Регулировка зазоров по периметру двери
(См.

CTP. 42-29

).

Y0655AU

AC006125

ACX00503

Y0652AU

5, 6

AB

<ПЕРЕДНЯЯ ДВЕРЬ>

<ЗАДНЯЯ ДВЕРЬ>

1

2

3

4

5

6

7 8

9 10

1

2

3

4

5

6

7 8

9 10

1

Снятие
1. Обойма упора.
Снятие двери
2. Колодка жгута проводов.
3. Болт крепления ограничителя

хода двери.

4. Дверь в сборе.
5. Верхняя петля двери.
6. Нижняя петля двери.

Снятие фиксатора замка

>>А<< 7. Фиксатор.

8. Клин фиксатора.
Последовательность действий
при снятии блока переключателей
управления электроприводом
стеклоподъемников
9. Облицовка переключателя.
10. Переключатель.

ДВЕРИ

КУЗОВ

42

-35

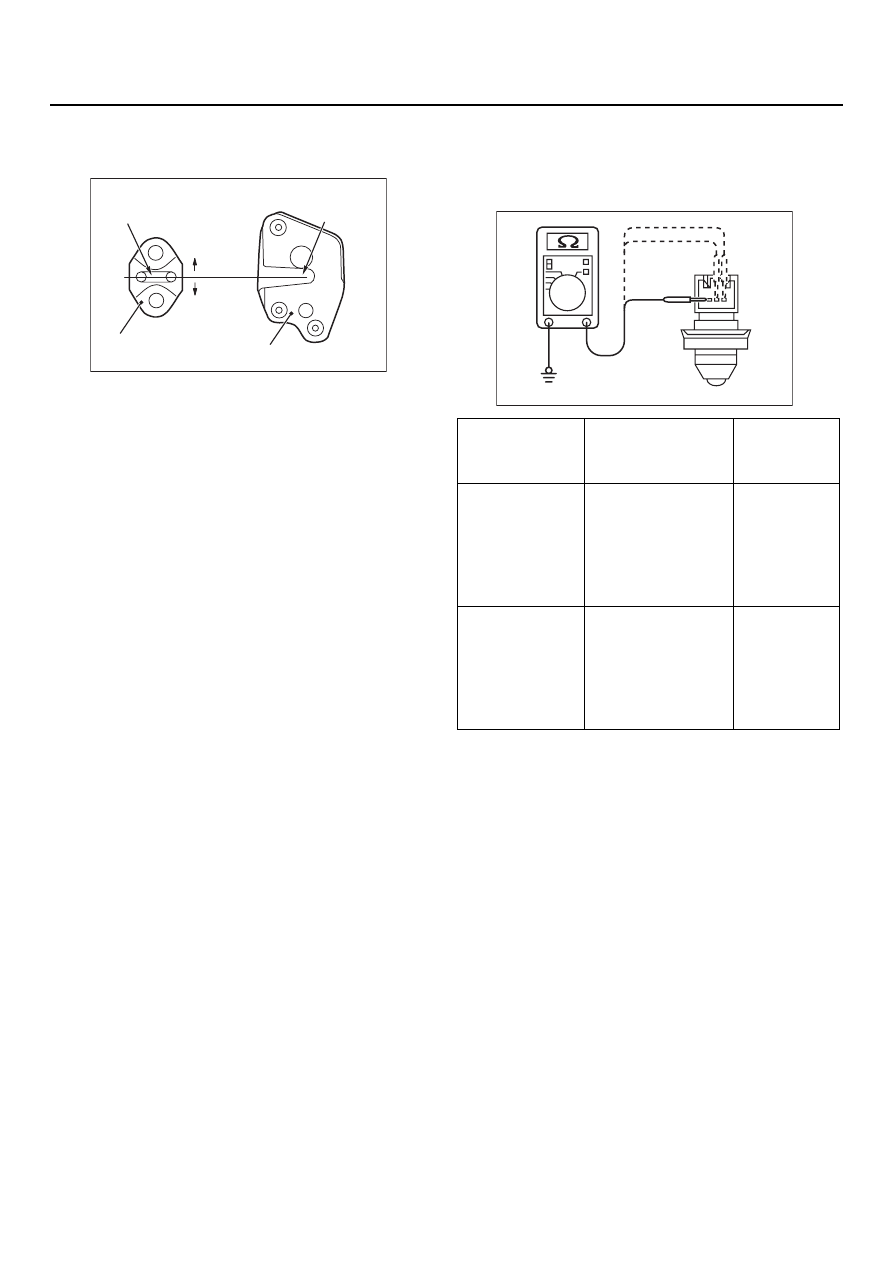

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ФИКСАТОРА

Установите ось фиксатора в диапазоне ±1,5 мм
от центра паза защелки и закрепите ее.

ПРОВЕРКА

M1423006000322

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ЭЛЕКТРОПРИВОДА ЗАМКА

AC305098 AB

Ось фиксатора

Фиксатор

Ось паза
защелки

Защелка

+1,5 мм

[1,5 мм

Положение
переключаT
теля

Подсоединение
тестера

СтандартT
ные
условия

Разблокиро[
ван ("ON")

1 [ корпус
электропривода,
2 [ корпус
электропривода,
3 [ корпус
электропривода

Менее 2 Ом

Отпущен
("OFF")

1 [ корпус
электропривода,
2 [ корпус
электропривода,
3 [ корпус
электропривода

Контур
разомкнут

AC211414

1

2

3

AC

ДВЕРИ

КУЗОВ

42

-36

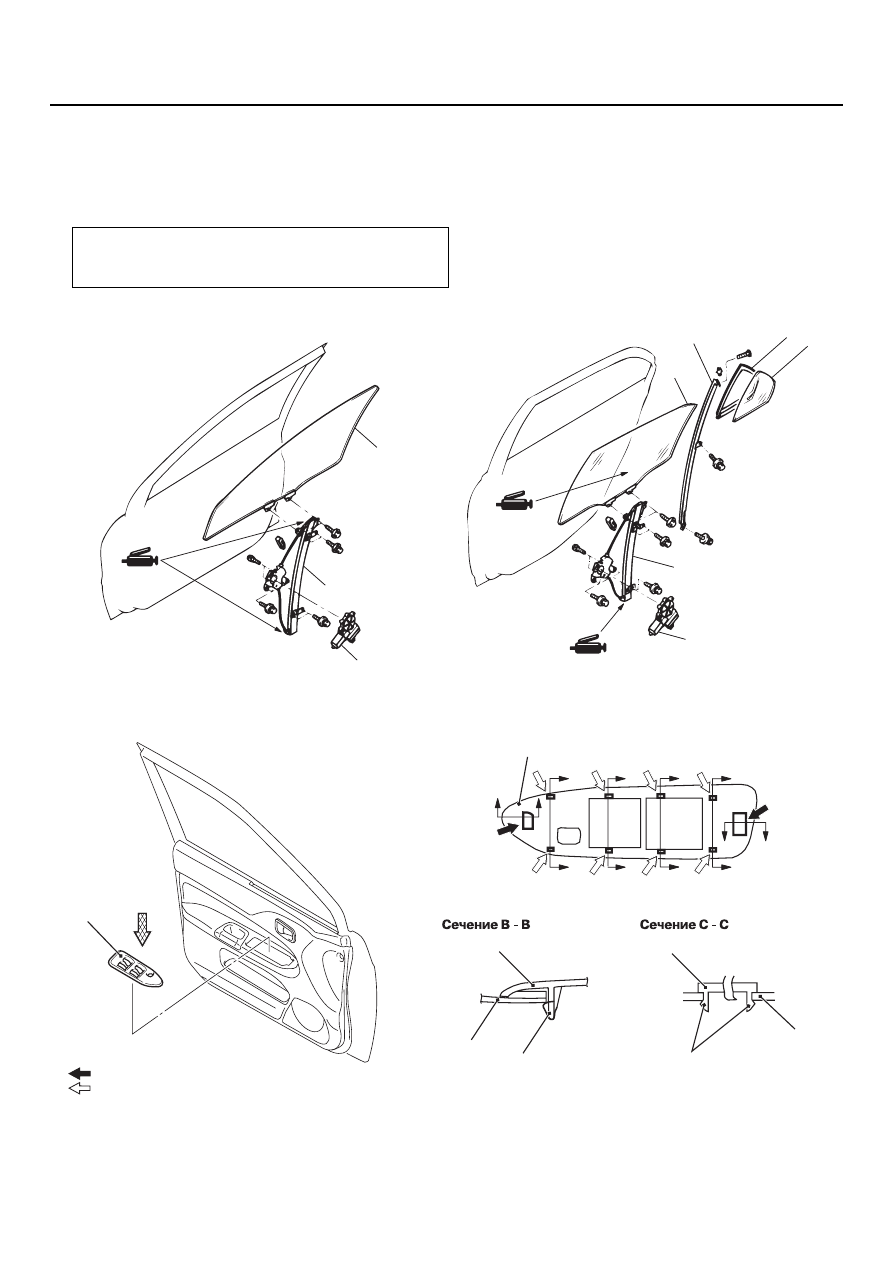

ОПУСКНЫЕ СТЕКЛА И
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКИ

СНЯТИЕ И УСТАНОВКА

M1429001300315

Операции, выполняемые после установки

•

Регулировка траектории хода опускного стекла
двери (См.

CTP. 42-30

).

AC212124 AB

<ПЕРЕДНЯЯ ДВЕРЬ>

<ЗАДНЯЯ ДВЕРЬ>

1

2

3

1

2

3

4

5

6

AC305108

ПРИМЕЧАНИЕ
         : Расположение защелок
         : Расположение зажимов

Вид A

B

B

B

B

C

C

C

C

C

C

C

C

<ПЕРЕДНЯЯ ДВЕРЬ>

Обивка двери

Зажим

AB

Обивка двери

Защелки

7

7

7

7

A

ДВЕРИ

КУЗОВ

42

-37

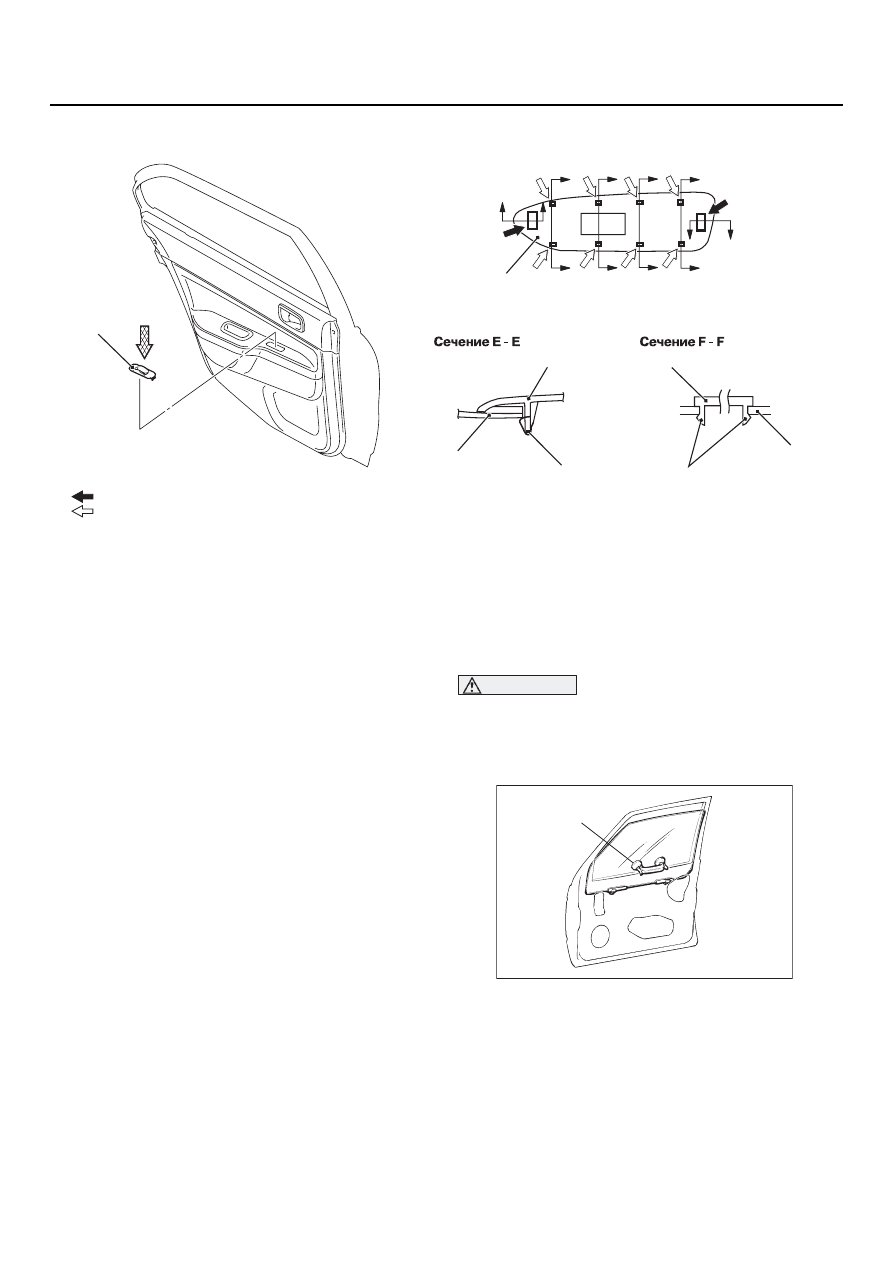

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ
СТЕКЛОПОДЪЕМНИКОВ /
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ
В СБОРЕ

1. Отверните болты крепления обоймы стекла.

ВНИМАНИЕ

Если на стекло наклеена тонировочная
или другая пленка, используйте для его
удержания вакуумный захват (MB990480),
чтобы предотвратить повреждение пленки.

2. Полностью поднимите опускное стекло и

захватите его приспособлением (MB990480)
для предотвращения повреждения
тонировочной пленки.

3. Извлеките стеклоподъемник и его электро[

двигатель в сборе.

AC305109

ПРИМЕЧАНИЕ
         : Расположение защелок
         : Расположение зажимов

E

E

E

E

F

F

F

F

F

F

F

F

Вид D

Обивка двери

Зажим

Обивка двери

Защелки

D

<ПЕРЕДНЯЯ ДВЕРЬ>

7

7

7

AB

7

Снятие электростеклоподъемника

•

Облицовка дверей (См. главу 52A,
"Облицовка дверей",

CTP.

52A

-15

).

•

Влагозащитная пленка
(См.

CTP. 42-44

).

<<А>> >>В<< 1. Электростеклоподъемник в сборе.
<<А>> >>В<< 2. Электродвигатель

стеклоподъемника в сборе.

Последовательность действий при
снятии опускного стекла

•

Направляющие стекла двери
(См.

CTP. 42-44

).

3. Опускное стекло двери.
Последовательность действий при
снятии неподвижного стекла

•

Направляющие стекла двери
(См.

CTP. 42-44

).

•

Внутренний подоконный
уплотнитель стекла двери
(См.

CTP. 42-44

).

3. Опускное стекло двери.

<<В>> >>А<< 4. Центральная направляющая.

5. Неподвижное стекло.
6. Уплотнитель неподвижного

стекла.

Снятие переключателя управления
электроприводами
стеклоподъемников
7. Переключатель управления

электроприводами
стеклоподъемников в сборе.

AC100009AB

MB990480
