ДВЕРИ

КУЗОВ

42

-30

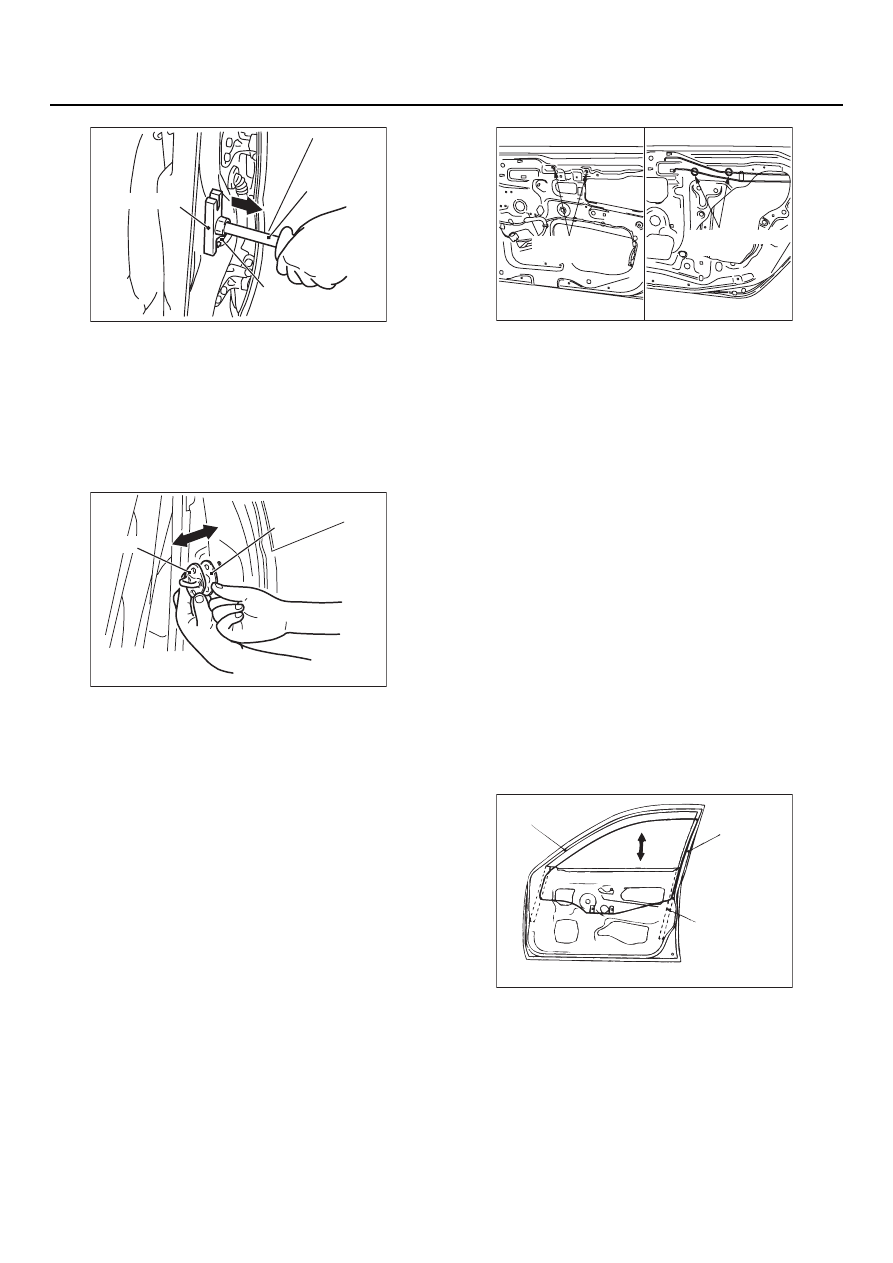

(2) Регулировка положения фиксатора замка

двери (в направлении пассажирского
салона)
Используйте инерционный ударный
инструмент (MB990211) и приспособ[
ление (MB990243) для правки кузова в
целях перемещения фиксатора в сторону
от пассажирского салона наружу.

(3) Регулировка при помощи клиньев

(вперед[назад)
Подкладывая различное количество
клиньев под фиксатор, добейтесь
удовлетворительного взаимодействия
защелки замка и фиксатора.

РЕГУЛИРОВКА ПОЛОЖЕНИЯ
ОПУСКНЫХ СТЕКОЛ

M1423001000327

Убедитесь в том, что кромки опускных стекол
на всем протяжении хода стекла перемещаются
в направляющих стекла. Если это не так, выпол[
ните следующие действия для регулировки.
1. Снимите облицовку двери (См. главу 52А,

"Облицовка дверей",

CTP. 52A-15

).

2. Снимите влагозащитную пленку

(См.

CTP. 42-44

).

3. Ослабьте винты крепления обоймы опускного

стекла через технологические окна при
полностью поднятом стекле, затем немного
опустите стекло.

4. Полностью поднимите стекло вновь и

затяните винты крепления обоймы стекла
через технологические окна.

ПРОВЕРКА И РЕГУЛИРОВКА
СТЕКЛОПОДЪЕМНИКА

M1429000900091

Если стекло сразу после полного подъема
автоматически начинает опускаться, выполните
следующие операции регулировки или замены
элементов.
1. Снимите облицовку двери (См. главу 52А,

"Облицовка дверей",

CTP. 52A-15

).

2. Снимите влагозащитную пленку

(См.

CTP. 42-44

).

3. Отсоедините стеклоподъемник от опускного

стекла и выньте его. Опуская и поднимая
стекло вручную, оцените усилие,
требующееся для перемещения стекла.

NOTE: Подложите предмет, который бы
предохранил стекло от жесткого удара
нижнего края стекла при внезапном его
падении из крайнего верхнего положения.

4. Если стекло перемещается с усилием

и неровно, проверьте следующее.

•

Проверьте правильность установки
и надежность крепления направляющих
стекла.

•

Устраните искривления рамки двери.

•

Проверьте исправность всех направляющих
поверхностей двери, с которыми
взаимодействует стекло.

AC006110

Фиксатор

MB990211

MB990243

AB

AC006111AB

Клин

Фиксатор

Y0238AU

Y0239AU

AC006112 AB

<Передняя дверь>

<Задняя дверь>

Технологические
отверстия

Технологические
отверстия

AC003777

Рамка двери

Направляющая
стекла

Нижняя
направляющая

AB

ДВЕРИ

КУЗОВ

42

-31

NOTE: Кроме того, может потребовать
регулировки нижняя направляющая стекла,
которая может перемещаться за счет
предусмотренного конструкцией овального
отверстия.

5. Если ремонт не возможен, замените дверь

в сборе.

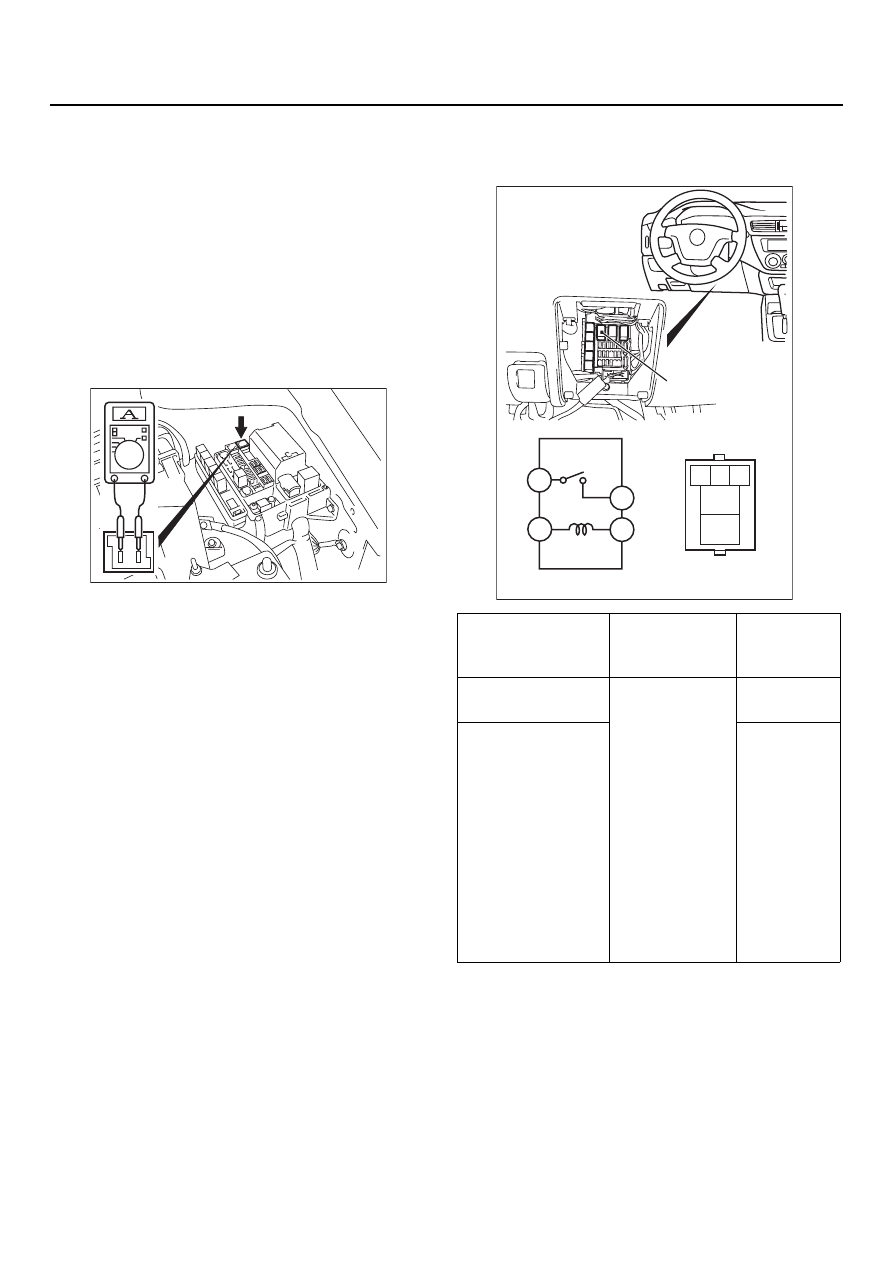

ПРОВЕРКА РАБОТЫ
СТЕКЛОПОДЪЕМНИКОВ
С ЭЛЕКТРОПРИВОДОМ
ПО ВЕЛИЧИНЕ ТОКА

M1429001100184

1. Извлеките плавкий предохранитель

и подсоедините амперметр так, как это
показано на рисунке.

2. В момент перевода клавиши управления

стеклоподъемником в положение "UP"
(ВВЕРХ) при начале перемещения стекла
электропривод потребляет большой электри[
ческий ток, значение которого уменьшается
при полном закрытии окна. По разнице
между значениями величины силы тока в этих
положениях стекла можно контролировать
состояние электростеклоподъемника.

Стандартное значение (A): 5

±

 1A

(Напряжение электропитания
14,5

±

 0,5 В, 25

°

C)

3. Если значения силы тока отличается

от стандартных, см. главу 54B,
"Электрооборудование с цифровым
электронным управлением",

CTP. 54B-18

,

для справки см. главу 54C, "Система
электрооборудования SWS",

CTP. 54C-4

.

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОПРИВОДА
СТЕКЛОПОДЪЕМНИКОВ

M1429001800202

AB

AC006115

Напряжение
аккумуляторT
ной батареи

ПодсоединеT
ние тестера

СтандартT
ные
условия

Не подается

4 [ 5

Контур
разомкнут

•

Присоедините
вывод 3 к
отрицательно[
му выводу
аккумулятор[
ной батареи.

•

Присоедините
вывод 1 к
положитель[
ному выводу
аккумулятор[
ной батареи.

Менее 2 Ом

AC305140

1

2 3

4

5

1

3

4

5

AB

Монтажный блок

Реле сервопривода

Реле сервопривода

ДВЕРИ

КУЗОВ

42

-32

ПРОВЕРКА ПРЕДОХРАНИТЕЛЬНОГО
РЕЛЕ ЭЛЕКТРОПРИВОДА
СТЕКЛОПОДЪЕМНИКА

M1429001000273

1. Установите клавишу переключателя привода

стекла в положение "UP" (ВВЕРХ) для
закрытия окна и удерживайте ее в течение
дополнительных 10 секунд.

2. Отпустите клавишу и сразу же переведите

ее в положение "DOWN" (ВНИЗ). Состояние
реле считается хорошим, если движение
стекла вниз начинается в течение 60 секунд.

ПРОВЕРКА СТЕКЛОПОДЪЕМНИКОВ
С ЭЛЕКТРОПРИВОДОМ

M1429004400203

Проверьте работоспособность системы так, как
это описано ниже. Если система не работает,
найдите неисправность. При поиске
неисправностей см. главу 54В,
"Электрооборудование с цифровым
электронным управлением",

CTP. 54B-18

или главу 54С, "Система электрооборудования
SWS",

CTP. 54C-4

.

•

Используя клавиши управления всеми
стеклоподъемниками с электроприводом,
проверьте работоспособность всех
стеклоподъемников.

•

Заблокировав электроприводы всех стекол,
кроме стекла двери водителя, проверьте,
используя соответствующие клавиши, что
три электропривода заблокированы.

•

Разблокируйте электроприводы клавишей
блокировки/разблокировки и проверьте их
работоспособность.

ПРОВЕРКА СИСТЕМЫ ЦЕНТРАЛЬНОЙ
БЛОКИРОВКИ/РАЗБЛОКИРОВКИ
ЗАМКОВ

M1427001100133

Проверьте работоспособность системы
центральной блокировки / разблокировки
замков при воздействии на личинки замков
двери водителя и переднего пассажира, а также
кнопки блокировки замка двери водителя. Если
система не работает, найдите неисправность.
При поиске неисправностей см. главу 54В,
"Электрооборудование с цифровым
электронным управлением",

CTP. 54B-18

или главу 54С, "Система электрооборудования
SWS",

CTP. 54C-4

.

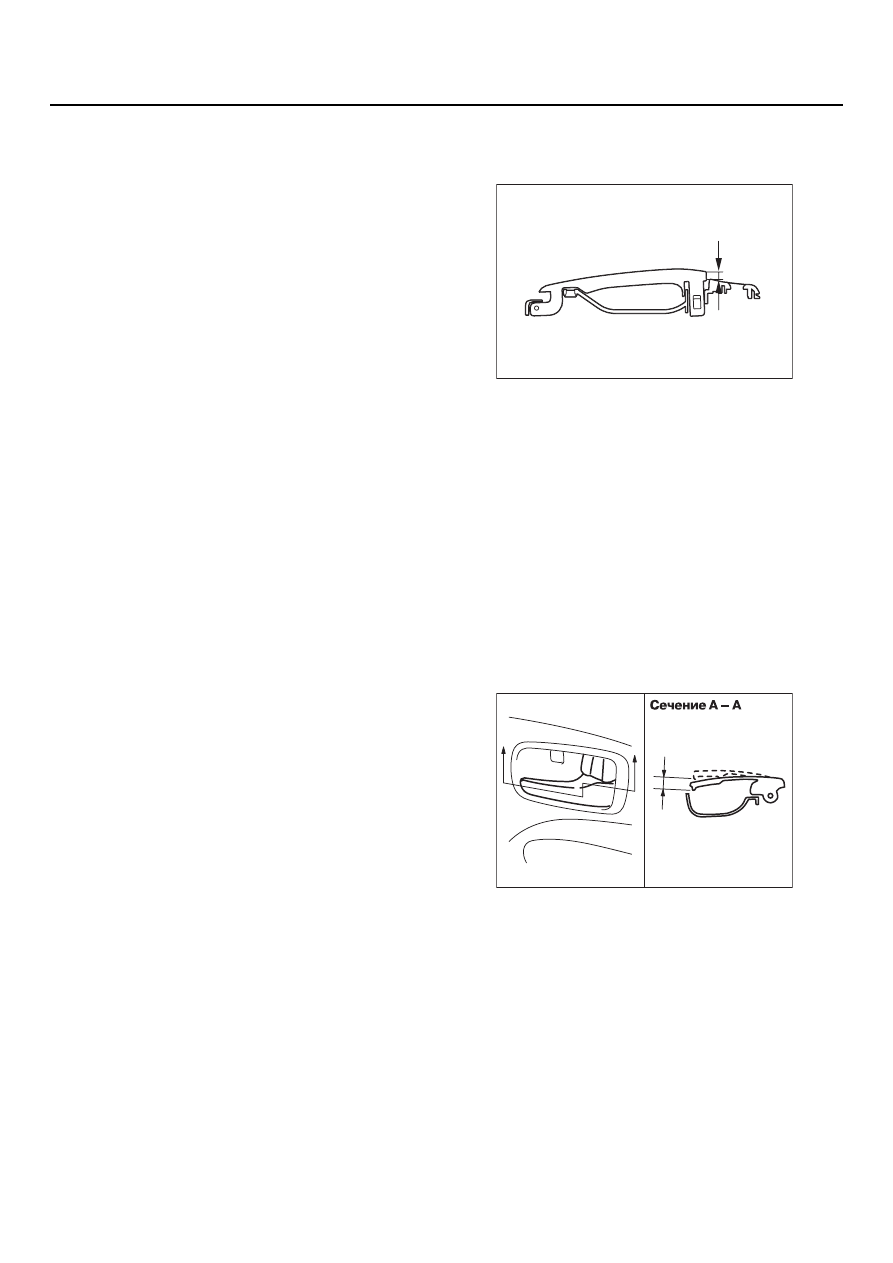

СВОБОДНЫЙ ХОД НАРУЖНЫХ РУЧЕК
ЗАМКОВ ДВЕРЕЙ

M1423001600277

1. Убедитсь в том, что свободный ход наружных

ручек дверей находится в области
стандартных значений.

Стандартное значение (A):
Передние двери 2,3 ± 2,1 мм
Задние двери 1,3 ± 1,7 мм

2. Если свободный ход наружных ручек дверей

не находится в области стандартных
значений, проверьте ход внутренней ручки
и защелки замка. При необходимости
замените неисправные элементы.

СВОБОДНЫЙ ХОД ВНУТРЕННИХ
РУЧЕК ЗАМКОВ ДВЕРЕЙ

M1423001500292

1. Убедитесь в том, что свободный ход

внутренних ручек дверей находится в области
стандартных значений.

Стандартное значение (В):
Передние двери 10,4 ± 9,6 мм
Задние двери 10 ± 9,6 мм

2. Убедитесь в том, что свободный ход

внутренних ручек дверей находится в области
стандартных значений.

3. Снимите облицовку двери (См. главу 52А,

"Облицовка дверей",

CTP. 52A-15

).

4. Снимите влагозащитную пленку

(См.

CTP. 42-44

).

AC006113 AB

A

AC006114

Y0705AU

AB

A

A

B

ДВЕРИ

КУЗОВ

42

-33

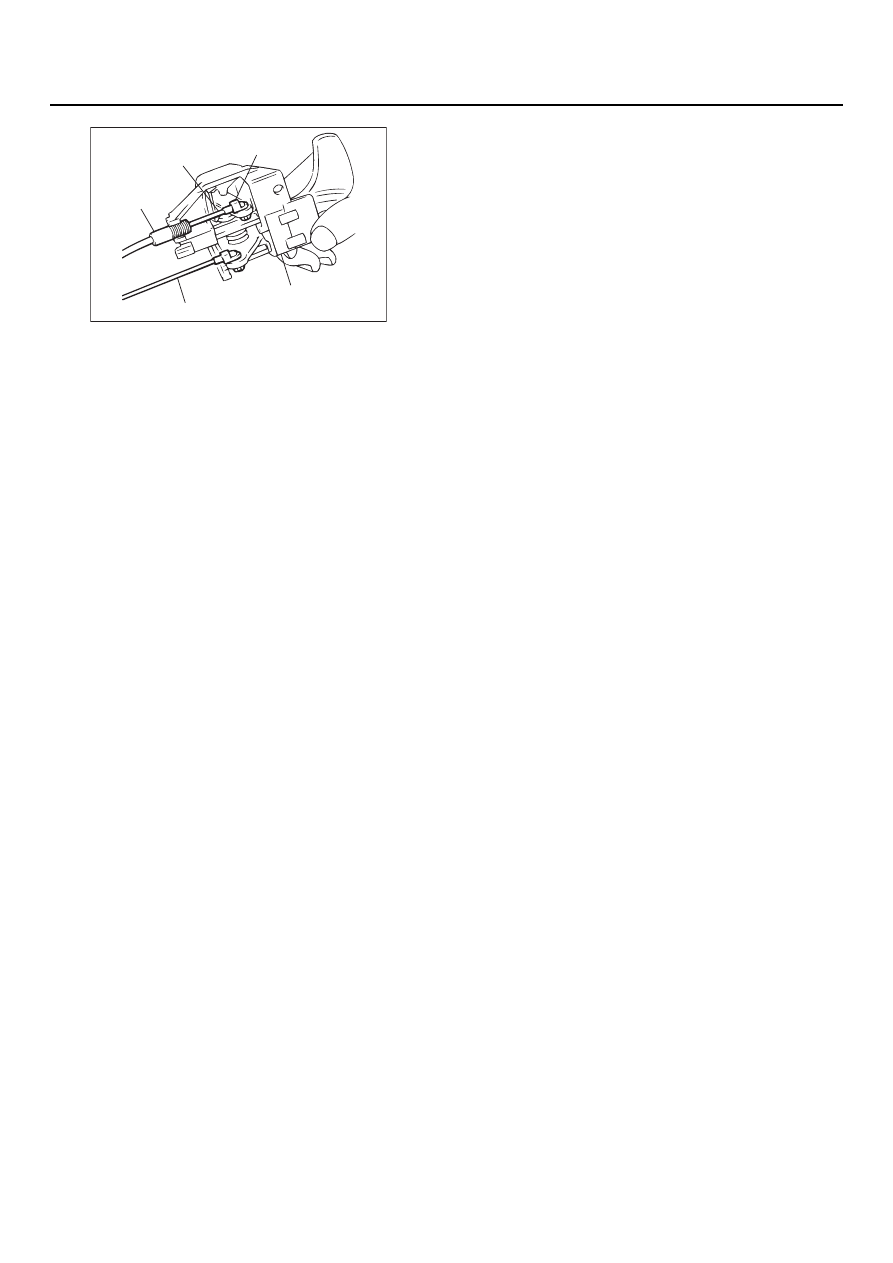

5.  Отрегулируйте свободный ход внутренних

ручек при помощи наружной части тяги замка
и внутренней тяги блокировки замка.

AC100404AB

Зажим

Внутренняя часть
наружной тяги

Наружная
часть тяги

Внутренняя тяга

Внутренняя ручка
