Mitsubishi Lancer / Lancer Wagon. Руководство - часть 455

СТЕКЛА

КУЗОВ

42

-22

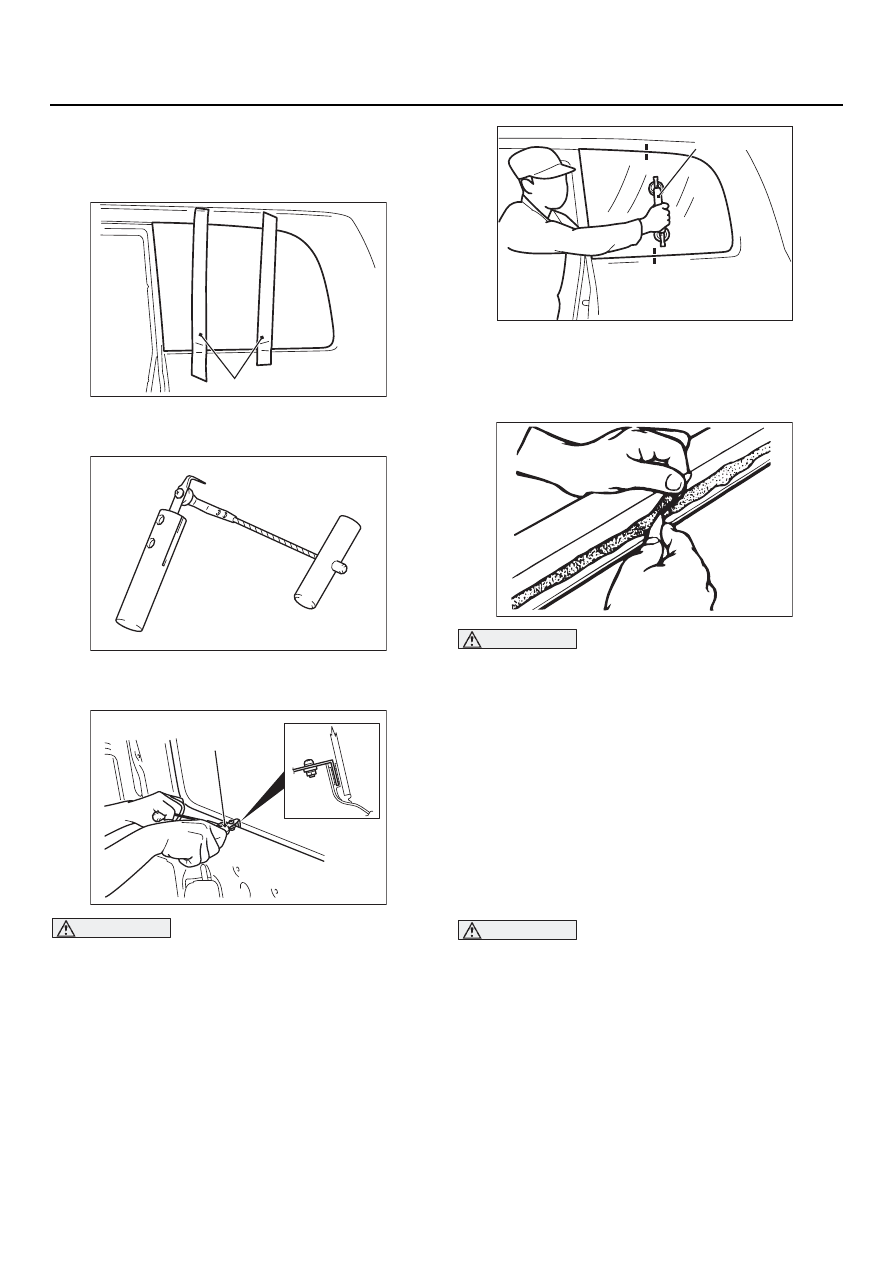

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<B>> СНЯТИЕ ЗАДНЕГО БОКОВОГО
СТЕКЛА

1. Наклейте толстую защитную ленту для

защиты стекла.

2. Используйте нож для срезания

клея[герметика.

ВНИМАНИЕ

Глубоко вставляя нож для срезания
клеяTгерметика, можно повредить стекло.

3. Вставив лезвие ножа изнутри автомобиля

под правильным углом меджу стеклом и
фланцем проема, срежьте клей герметик.
Затем срежьте клей[герметик по периметру
проема.

4. Нанесите установочные метки на стекло

и проем.

5. Для снятия стекла используйте специальный

вакуумный захват (MB990480).

ВНИМАНИЕ

•

Убедитесь в том, что удаляется лишь
неободимое количество клеяTгерметика.

•

Старайтесь также не повредить
лакокрасочное покрытие проема стекла.
Если все же это призошло, покройте
поврежденные места ремонтной эмалью
или противокоррозионным составом.

6. Используя нож, срежьте излишки старого

клея[герметика по периметру проема окна
так, чтобы толщина оставшегося слоя
составляла приблизительно 2 мм.

7. Обработайте поверхность фланца таким

образом, чтобы она стала ровной.

ВНИМАНИЕ

Дайте очищенной поверхности просохнуть
в течение минимум трех минут. Не притраT
гивайтесь к очищенным поверхностям.

8. При повторном использовании стекла

удалите остатки клея[герметика со стекла и
обезжирьте зону для клея[герметика
изопропиловым спиртом.

9. Таким же образом обезжирьте поверхность

фланца проема.

AC103600 AD

Защитная лента

AC002060

AC301614 AB

Нож для срезания
клея[герметика

AC103605 AD

MB990480

ACX00476 AB

СТЕКЛА

КУЗОВ

42

-23

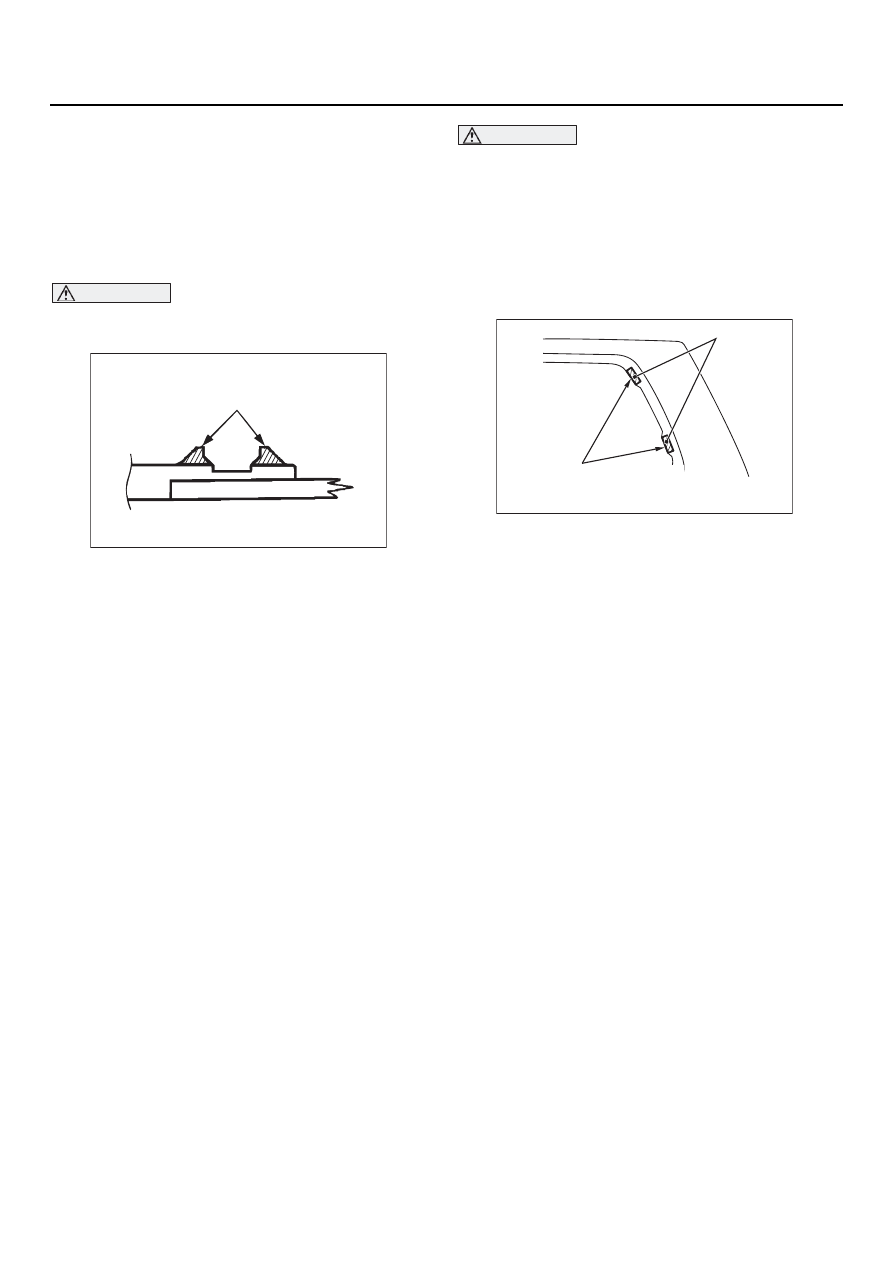

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА
ФИКСАТОРОВ/ДВОЙНЫХ
ФИКСАТОРОВ И ПРОКЛАДОК

1. При установке заднего бокового стекла

багажного отделения выполните следующие
этапы.

ВНИМАНИЕ

Не забудьте установить прокладку.

(1) Установите фиксаторы на кузов.

(2) Срежьте сферические выступы

фиксаторов.

NOTE: Они разрушаются при снятии
стекла.

ВНИМАНИЕ

Перед началом выполнения следующих
этапов как следует (в течение не менее трех
минут) дайте просохнуть обезжиренным
элементам. Не дотрагивайтесь до
обезжиренных элементов.

2. Для обезжиривания зон стекла и проема,

на которые будет нанесен клей[герметик,
используйте изопропиловый спирт.

3. Установите гнезда двойных фиксаторов

в отверстия по периметру проема.

4. Установите двойные фиксаторы на стекло

в сборе в тех местах, которые соответствуют
расположению гнезд фиксаторов на кузове.

>>B<< УСТАНОВКА ЗАДНЕГО
БОКОВОГО СТЕКЛА

Установите стекло багажного отделения,
пользуясь приемами, описанными для
установки ветрового стекла (См.

CTP. 42-13

).

AC103606 AC

Срежьте эти сферические части фиксаторов

AC304793 AB

Двойные фиксаторы

Установите гнезда
фиксаторов на выступы
проема окна.

СТЕКЛА

КУЗОВ

42

-24

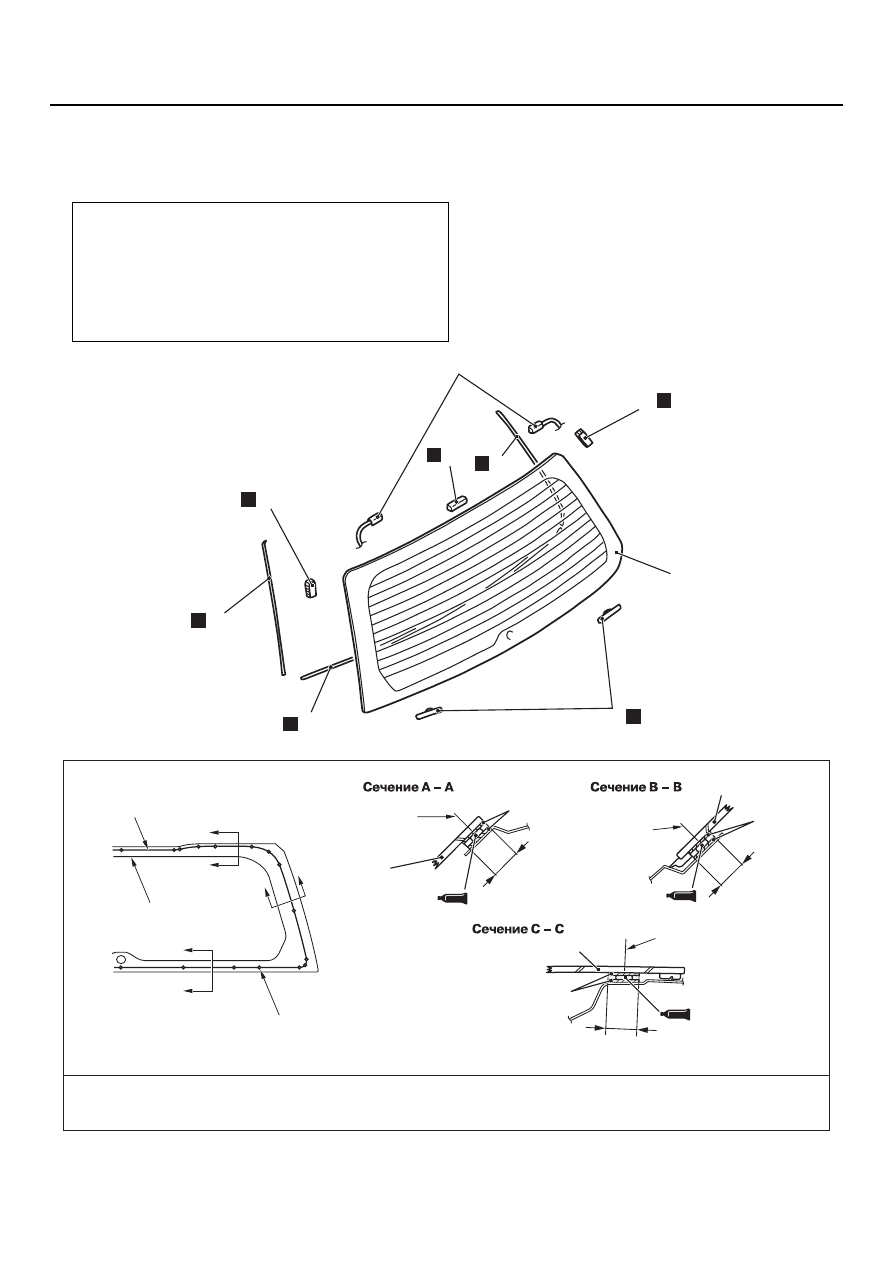

СТЕКЛО ЗАДНЕЙ ДВЕРИ

СНЯТИЕ И УСТАНОВКА

M1422003700170

Предварительные и послеустановочные операции

•

Снятие и установка облицовки задней двери
(См. главу 52А, "Интерьер",

CTP. 52A-19

).

•

Снятие и установка накладки задней двери
(См. главу 52А, "Интерьер",

CTP. 51-18

).

•

Снятие и установка рычага в сборе очистителя
стекла задней двери (См. главу 51, "Очиститель
и омыватель ветрового стекла",

CTP. 51-28

).

AC304811

1

2

6

5

5

4

3

3

7

AB

H

H

H

H

H

H

H

Y1522AU

Y1538AU

AC304812

Y1537AU

Y1537AU

AB

Единицы измерения: мм

Сверхбыстросохнущий клейTгерметик: тип 3М ATD, номер по каталогу 8609, или аналог.
Сверхбыстросохнущий грунтовочный состав: тип 3М ATD, номер по каталогу 8608, или аналог

13

14

14

A

A

C

C

B

B

Граница фасетки

Метка

Наносите грунтовочный и клеящий

составы по воображаемой линии

(контур для нанесения клея[герметика),

соединяющей все точки разметки.

Ось валика

клея[герметика

Грунтовочный

состав

Ось валика

клея[герметика

Грунто[

вочный

состав

Ось валика

клея[герметика

Грунтовочный

состав

2

2

2

СТЕКЛА

КУЗОВ

42

-25

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<А>> СНЯТИЕ СТЕКЛА ЗАДНЕЙ
ДВЕРИ

Снимите стекло задней двери, пользуясь
приемами, описанными для снятия ветрового
стекла (См.

CTP. 42-13

).

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ПРОСТАВОК /
ФИКСАТОРОВ / ГНЕЗД
ФИКСАТОРОВ/ УПЛОТНИТЕЛЕЙ
СТЕКЛА ЗАДНЕЙ ДВЕРЕЙ

ВНИМАНИЕ

Перед началом выполнения следующих
этапов как следует (в течение не менее трех
минут) дайте просохнуть обезжиренным
элементам. Не дотрагивайтесь до
обезжиренных элементов.

1. Для обезжиривания наружного и внутреннего

краев стекла задней двери и фланца проема
двери используйте изопропиловый спирт.

Последовательность действий
при снятии

1. Расстыкуйте разъем провода.

<<А>> >>В<<

2. Стекло задней двери.

>>А<<

3. Нижний уплотнитель стекла.

>>А<<

4. Боковой уплотнитель стекла.

>>А<<

5. Двойной фиксатор.

>>А<<

6. Фиксатор стекла.

>>А<<

7. Проставка.

Последовательность действий
при снятии
