СТЕКЛА

КУЗОВ

42

-14

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

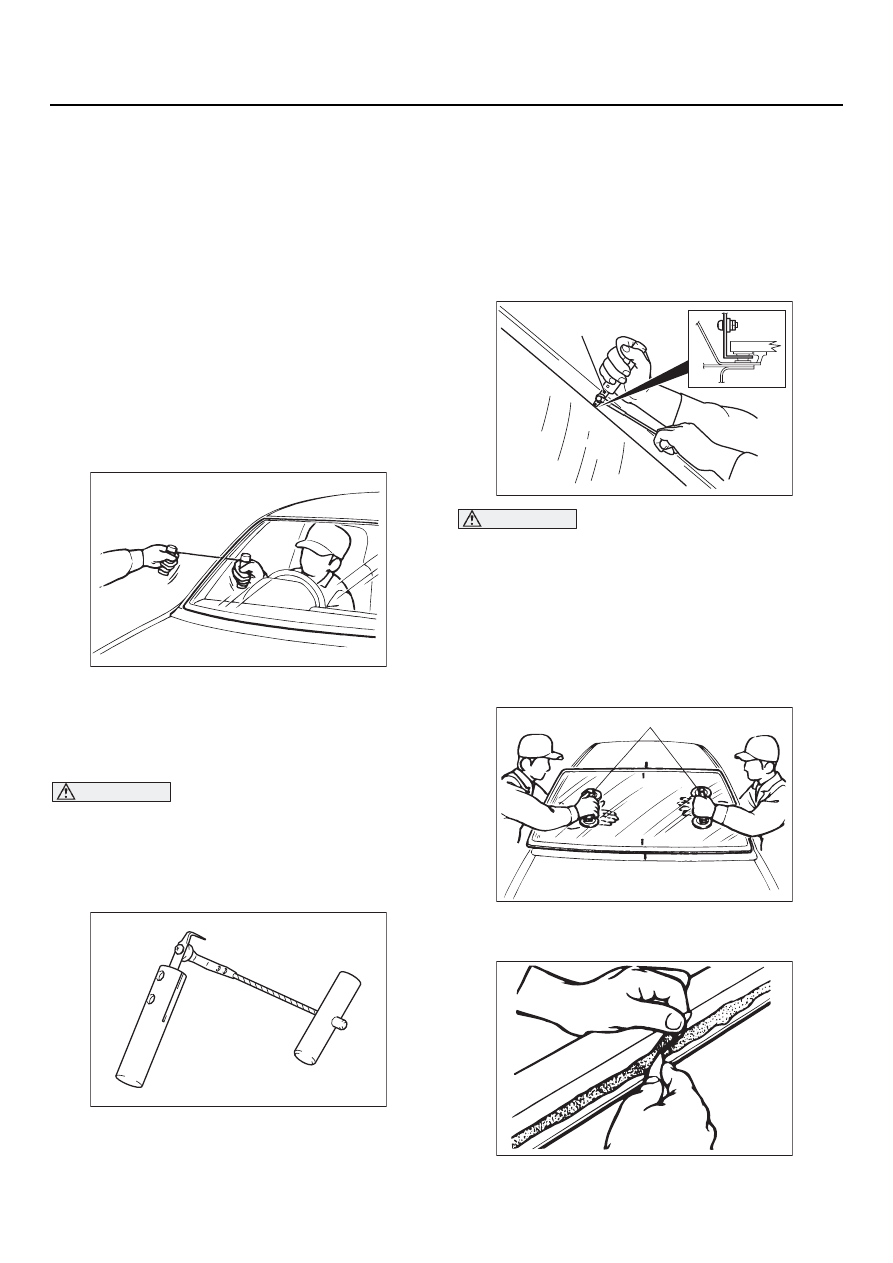

<<A>> СНЯТИЕ ВЕТРОВОГО СТЕКЛА

1. Для защиты лакокрасочного покрытия всех

элементов кузова, находящихся в зоне
ветрового стекла, нанесите на них клеящую
ленту.

2. Нанесите установочные метки на ветровое

стекло и проем стекла.

3. Используйте рояльную струну.

(1) Используя острое сверло, просверлите

отверстие в слое клея[герметика.

(2) В образовавшееся отверстие с наружной

стороны вставьте струну.

ВНИМАНИЕ

Не позволяйте струне касаться кромки
стекла.

(3) Ведя струну подобно ножовочному

полотну по периметру проема окна,
последовательно срежьте клей[герметик.

ВНИМАНИЕ

Глубоко вставляя нож для срезания
клеяTгерметика, можно повредить стекло.

4. Использование ножа для срезания

клея[герметика

Вставьте лезвие ножа в промежуток между
стеклом и фланцем проема стекла. Затем
срежьте клей[герметик по периметру
проема.

5. Для снятия стекла используйте специальный

вакуумный захват (MB990480).

•

Последовательность действий
при снятии

•

Молдинг водосточного желобка
(См. главу 51, "Молдинги",

CTP. 51-9

).

<<А>> >>В<<

1. Ветровое стекло.

>>А<<

2. Молдинг ветрового стекла.

>>А<<

3. Боковая приставка.

>>А<<

4. Стопор стекла.

>>А<<

5. Проставки.

>>А<<

6. Нижняя проставка.

Последовательность действий
при снятии

ACX00474 AB

AC002060

AC207478

Нож для срезания
клея[герметика

AD

ACX00475 AB

MB990480

ACX00476 AB

СТЕКЛА

КУЗОВ

42

-15

ВНИМАНИЕ

Убедитесь в том, что удаляется лишь
неободимое количество клеяTгерметика.

•

Старайтесь также не повредить
лакокрасочное покрытие проема.
Если все же это призошло, покройте
поврежденные места ремонтной эмалью
или противокоррозионным составом.

6. Используя нож, срежьте излишки старого

клея[герметика по периметру проема окна
так, чтобы толщина оставшегося слоя
составляла приблизительно 2 мм.

7. Обработайте поверхность фланца таким

образом, чтобы она стала ровной.

ВНИМАНИЕ

Дайте очищенной поверхности просохнуть
в течение минимум трех минут. Не притраT
гивайтесь к очищенным поверхностям.

8. При повторном использовании стекла

удалите остатки со стекла и обезжирьте зону
для клея[герметика изопропиловым
спиртом.

9. Таким же образом обезжирьте поверхность

фланца проема.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ПРОСТАВОК /
ФИКСАТОРОВ / ПРОСТАВОК /
СТОПОРА / МОЛДИНГОВ ВЕТРОВОГО
СТЕКЛА

ВНИМАНИЕ

Перед началом выполнения следующих
этапов как следует (в течение не менее трех
минут) дайте просохнуть обезжиренным
элементам. Не дотрагивайтесь до
обезжиренных элементов.

1. Для обезжиривания зон стекла и проема,

на которые будет нанесен клей[герметик,
используйте изопропиловый спирт.

СТЕКЛА

КУЗОВ

42

-16

2. Внутренняя часть стекла изогнута, поэтому

аккуратно и правильно установите все
проставки и фиксаторы стекла, как это
показано на рисунке, связанном с установкой
ветрового стекла.

3. Установите молдинг ветрового стекла.

>>B<<УСТАНОВКА СТЕКЛА

1. При замене или повторной установке стекла

установите его временно в проем, чтобы
убедиться в соответствии установочных
меток (или нанесите их в случае установки
нового стекла).

Y0628AU

AC006029

10138AU

10139AU

Y0497AU

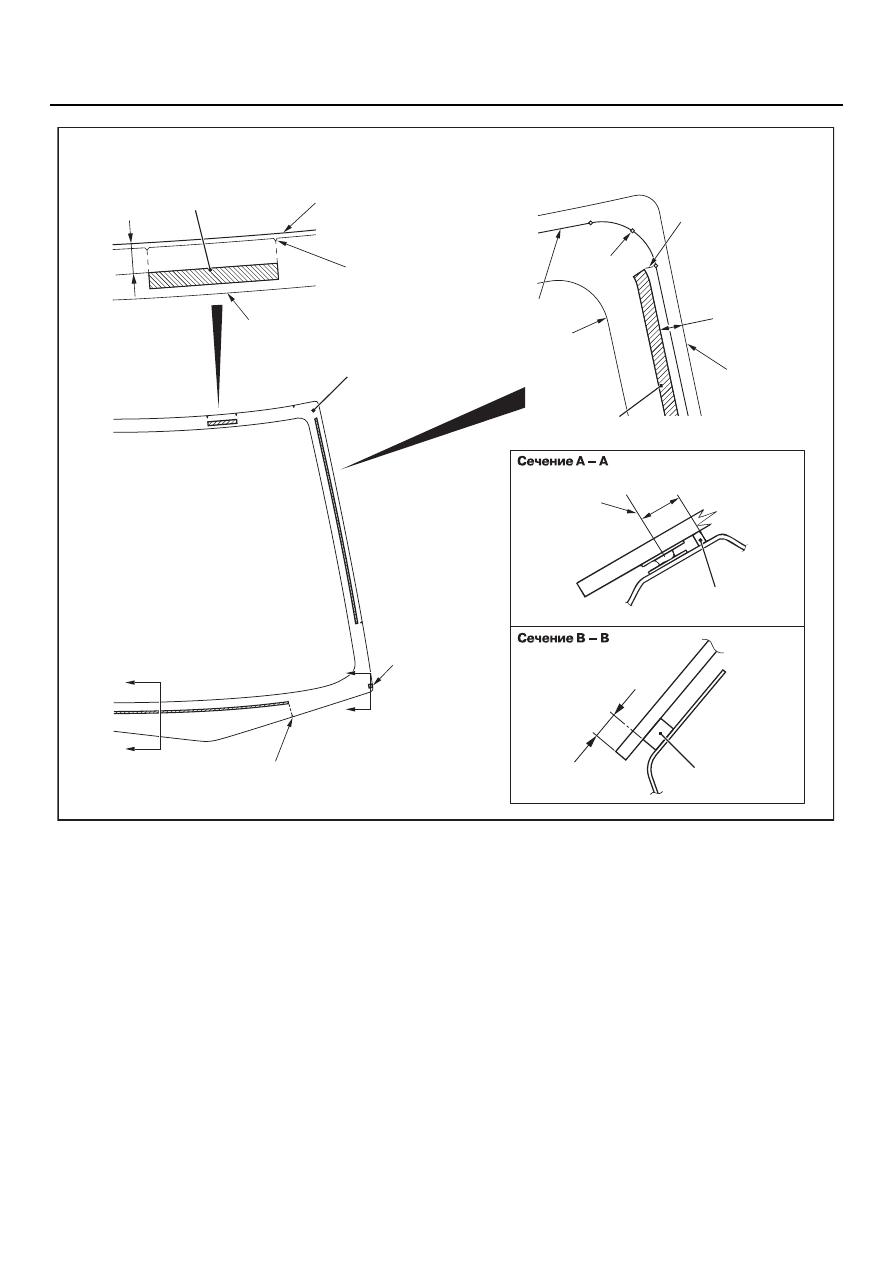

Места установки стопора стекла и проставок

17,5 мм

Стопор стекла

Кромка стекла

Граница фасетки

Выровняйте стопор
стекла по надрезам
фасетки.

Выровняйте верхний
край боковой
(клиновидной)
проставки
по метке контура
для нанесения
клея[герметика.

13 мм

Кромка стекла

Метка

Контур для нанесения
клея[герметика

Граница фасетки

Боковая
(клиновидная)
проставка

AB

A

A

Ветровое стекло

Ось контура
для нанесения
клея[герметика

14 мм

Нижняя проставка

B

B

14 мм

Проставка

Выровняйте
проставку
по кромке стекла

Выровняйте конец нижней
проставки по линии выреза в фасетке.

СТЕКЛА

КУЗОВ

42

-17

ВНИМАНИЕ

•

Грунтовочный состав усиливает
адгезионные свойства клеяTгерметика,
поэтому убедитесь в том, что
грунтовочный состав ровным слоем
нанесен по всему периметру проема
ветрового окна. В то же время излишне
толстый слой грунтовочного состава
ослабит действие клеяTгерметика.

•

Не дотрагивайтесь до поверхности,
на которую нанесен грунт.

•

Не наносите грунтовочный состав
на поверхности с остатками старого
клеяTгерметика, чтобы не ухудшать
качество крепления стекла.

2. Намочите губку в грунтовочном составе

и ровным слоем нанесите его на указанные
зоны стекла. Если на проеме окна нет слоя
клея[герметика (например, по причине
замены проема в ходе ремонта автомобиля),
нанесите на указанные зоны проема ровный
слой клея[герметика.

3. После нанесения грунтовочного состава на

стекло дайте просохнуть грунту по меньшей
мере в течение трех минут.

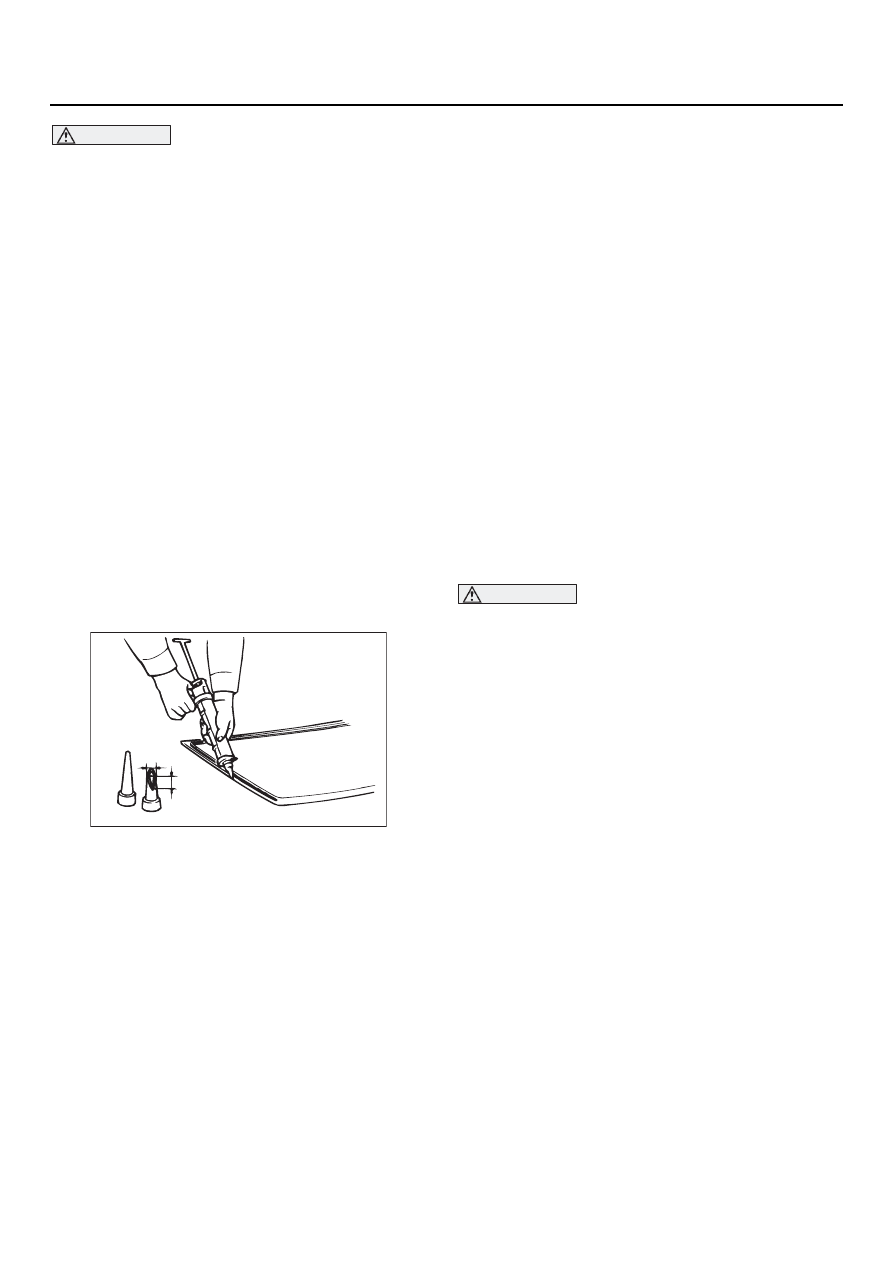

4. Заполните картридж нагнетателя

клеем[герметиком. Затем в течение 30 минут
после нанесения грунтовочного состава
ровным слоем нанесите по периметру края
стекла клей[герметик.

NOTE: Для упрощения нанесения ровной

полосы клеягерметика, сделайте на
наконечнике нагнетателя Vобразный вырез.
5. Совмещая установочные метки стекла и

проема, установите стекло, слегка прижимая
его к проему, так чтобы контакт склеиваемых
поверхностей произошел по всему
периметру проема.

6. При помощи шпателя или его аналога

удалите излишки клея[герметика. Очистите
поверхности при помощи изопропилового
спирта. Избегайте перемещения автомобиля
в течение того времени, которое необходимо
на отверждение клея[герметика.

7. Плотно прижмите стекло к проему и пока не

застыл клей, быстро установите молдинг
водосточного желобка. (См. главу 51,
"Молдинги",

CTP. 51-9

).

ВНИМАНИЕ

•

Не перемещайте автомобиль, кроме
случаев, когда в этом есть крайняя
необходимость.

•

При проверке герметичности соединения
стекла и проема не сжимайте конец
шланга для получения плоской струи
воды.

8. Проверку на герметичность следует

проводить не ранее, чем через 30 минут
после момента установки стекла.

ACX00480

10 мм

15 мм

AB
