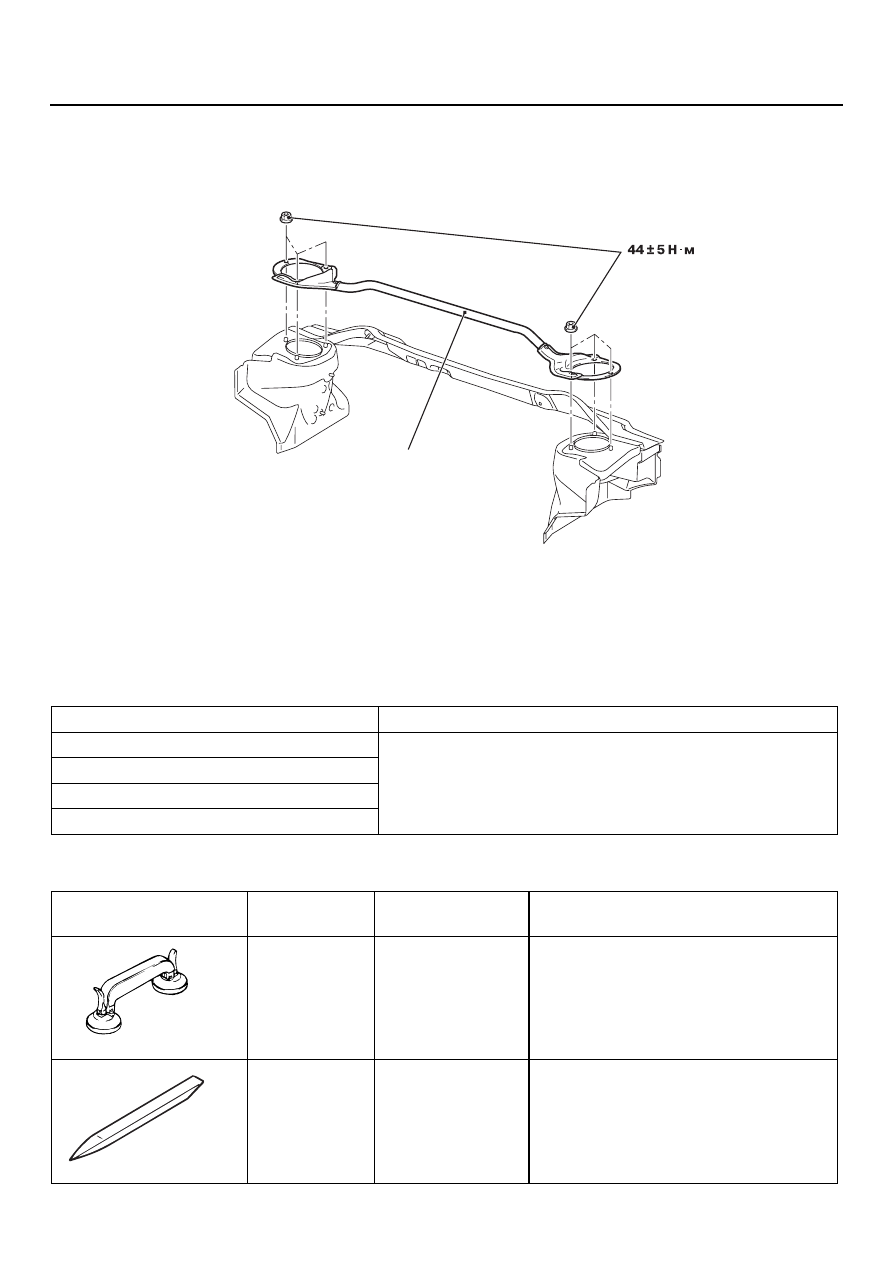

РАСПОРКА МЕЖДУ ОПОРАМИ ПЕРЕДНЕЙ ПОДВЕСКИ

КУЗОВ

42

-10

РАСПОРКА МЕЖДУ ОПОРАМИ ПЕРЕДНЕЙ ПОДВЕСКИ

СНЯТИЕ И УСТАНОВКА

M1421005600091

СТЕКЛА

КЛЕЯЩИЕ МАТЕРИАЛЫ

M1422000500081

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1422000600293

AC304680 AB

Распорка между опорами
передней подвески

Позиция

Спецификация на клеящие материалы

Ветровое стекло

Сверхбыстросохнущий уретановый клей 3M ATD,
№ 8609 по каталогу, для установки ветровых стекол.
Сверхбыстросохнущий уретановый грунтовочный
состав 3M ATD, № 8608 по каталогу

Заднее стекло

Заднее боковое стекло

Стекло задней двери

Специальные
приспособления

Обозначение Наименование

Применение

MB990480

Приспособления
для захвата
стекла

Снятие и установка стекол

MB990784

Приспособление
для снятия
элементов
отделки

Снятие нижнего молдинга стекла
задней двери

MB990480

MB990784

СТЕКЛА

КУЗОВ

42

-11

ЗАМЕНА СТЕКОЛ

M1422005600027

Ветровое, заднее, неподвижное заднее боковое
и стекло задней двери устанавливаются
на уретановый клей. Этот клей[герметик
обеспечивает улучшенное качество крепления
и уплотнения стекол и увеличивает жесткость
панелей, в проемы которых они установлены.

ПОЗИЦИИ

ОБРАЩЕНИЕ С КЛЕЯЩИМИ
МАТЕРИАЛАМИ ДЛЯ
АВТОМОБИЛЬНЫХ СТЕКОЛ

Храните клеящие материалы в прохладном
месте, где они не будут подвержены действию
прямых солненчных лучей. Не кладите на
клеящие материалы тяжелые предметы и не
сжимайте их, иначе они будут деформированы.
Избегайте применения клеящих материалов,
хранившихся более 6 месяцев, поскольку они
теряют адгезионные качества.

ПОДГОТОВКА ФЛАНЦА ПРОЕМА
ВЕТРОВОГО СТЕКЛА

Перед обработкой фланца, полученного при
помощи точечной сварки, полностью удалите
следы старого клея[герметика. Если фланец
требует окраски, то после ее окончания
полностью просушите окрашенные
поверхности.

Наименование

Комментарии

Клеящий материал

Сверхбыстросохнущий уретановый клей 3M ATD, № 8609
по каталогу, для установки ветровых стекол

Грунтовочный состав

Сверхбыстросохнущий уретановый грунтовочный состав 3M
ATD, № 8608 по каталогу

Проставки

Доступны как ремонтные материалы

Накладки

Доступны как ремонтные материалы

Противокоррозинный
растворитель (или Tectyl 506T
производства компании Valvoline
Oil Company)

Для предотвращения коррозии

Изопропиловый спирт

Для удаления загрязнений из зоны нанесения клея[герметика

Стальная рояльная струна

Диаметр

×

 длина 0,6 мм

×

 1 м для срезания клея[герметика

Нож для срезания
клея[герметика

Для срезания клея[герметика

Нагнетатель клея[герметика

Для нанесения клея[герметика

СТЕКЛА

КУЗОВ

42

-12

УСТАНОВКА ВЕТРОВОГО СТЕКЛА

Очистка зоны нанесения клеяTгерметика
Срежьте остатки старого слоя клея[герметика
так, чтобы высота слоя не превышала 2 мм.
Обработайте поверхность для нанесения
клея[герметика изопропиловым спиртом
и дайте ей просохнуть в течение 3 минут
или более.

Очистка зоны нанесения клеяTгерметика
Полностью удалите остатки старого слоя
клея[герметика. Обработайте поверхность
для нанесения клея[герметика
изопропиловым спиртом и дайте ей
просохнуть в течение 3 минут или более.

Очистка зоны нанесения клеяTгерметика
Обработайте поверхность для нанесения
клея[герметика от любых загрязнений
изопропиловым спиртом и дайте ей
просохнуть в течение 3 минут или более.

Установка двойного фиксатора
Установите фиксатор для определения мест
установки кромки ветрового стекла.

Приклеивание боковой и нижней проставок, двойного фиксатора и стопора стекла
Приклейте указанные выше элементы на стандартные позиции по всему контуру внутренней
кромки стекла.

Нанесение грунтовочного состава
Нанесите грунтовочный состав на поверхность,
предназначенную для нанесения клея[
герметика, и дайте просохнуть в течение
не менее 3 минут.

Нанесение грунтовочного состава
Нанесите достаточное количество грунтовочного состава на поверхность, предназначенную
для нанесения клея[герметика, без пропусков и дайте просохнуть в течение 3[30 минут.

Нанесение клеяTгерметика
В течение 3[30 минут после нанесения грунта ровным слоем нанесите клей[герметик
по периметру внутренней кромки стекла.

Установка стекла
После нанесения клея[герметика ровно прижмите края стекла к проему так,
чтобы оно окончательно заняло свое положение.

Очистка
После удаления излишков клея[герметика шпателем или другим подходящим
предметом протрите участки кузова и стекла, на которые попал клей[герметик,
изопропиловым спиртом.

Проверка герметичности клеевого соединения
Тщательно испытайте клеевое соединение, выливая по периметру шва большое
количество воды.

Замена стекла

Повторное использование стекла

Процедура установки ветрового стекла

Со стороны кузова

Со стороны ветрового стекла

AC300393

СТЕКЛА

КУЗОВ

42

-13

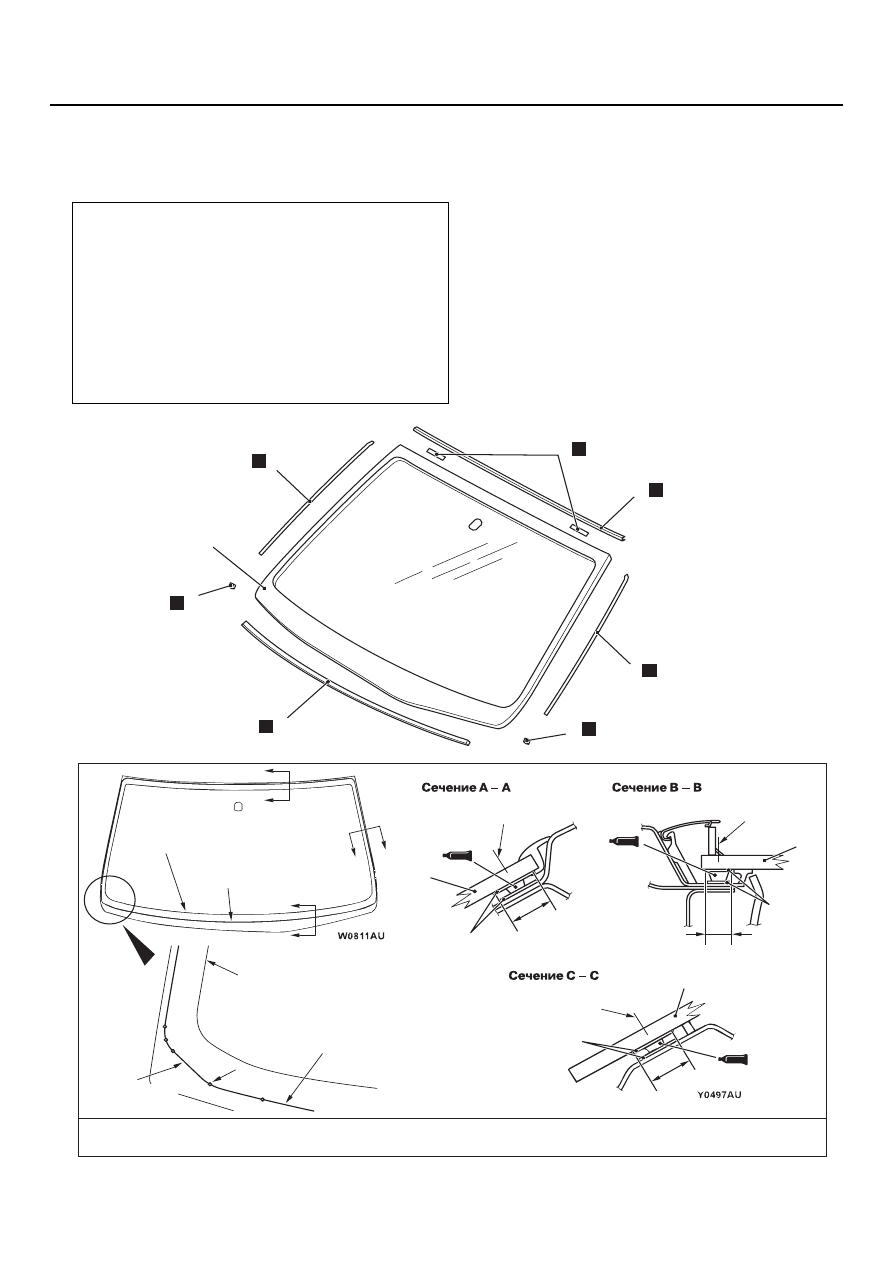

ВЕТРОВОЕ СТЕКЛО

СНЯТИЕ И УСТАНОВКА

M1422001000313

Предварительные и послеустановочные операции

•

Снятие и установка накладки панели
стеклоочистителя ветрового стекла (См. главу 51,
"Очиститель и омыватель ветрового стекла",

CTP. 51-22

).

•

Снятие и установка внутреннего зеркала заднего
вида (см. главу 52А, "Внутреннее зеркало заднего
вида",

CTP. 52A-23

).

•

Снятие и установка накладки передней стойки
(См. главу 52А, "Интерьер",

CTP. 52A-11

).

•

Снятие и установка облицовки потолка (См. главу
52А, "Облицовка потолка",

CTP. 52A-21

).

AC006003

X0111AU

X0112AU

Y0496AU

1

2

3

4

6

1

1

1

3

H

H

H

H

H

AC

Y0495AU

A

A

B

B

C

C

Линия фасетки

Контур для нанесения
клея[герметика

Линия фасетки

Mark

Метка

Наносите грунтовочный и клеящий
составы по воображаемой линии
(контур для нанесения клея[герметика),
соединяющей все точки разметки.

Средняя линия валика

клея[герметика

Грунтовочный состав

Средняя

линия валика

клея[герметика

Грунто[

вочный

состав

Средняя

линия валика

клея[герметика

Грунтовочный

состав

5

H

5

H

Единицы измерения: мм

Сверхбыстросохнущий клейTгерметик: тип 3М ATD, номер по каталогу 8609, или аналог.
Сверхбыстросохнущий грунтовочный состав: тип 3М ATD, номер по каталогу 8608, или аналог

16

16

13

Контур
для нанесения
клея[герметика
