Mitsubishi Lancer / Lancer Wagon. Руководство - часть 451

КРЫЛЬЯ

КУЗОВ

42

-6

КРЫЛЬЯ

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1421000600256

AC300865

Примечание

             : Места расположения фиксаторов

AC

Фиксатор

A

A

6

8

6

8

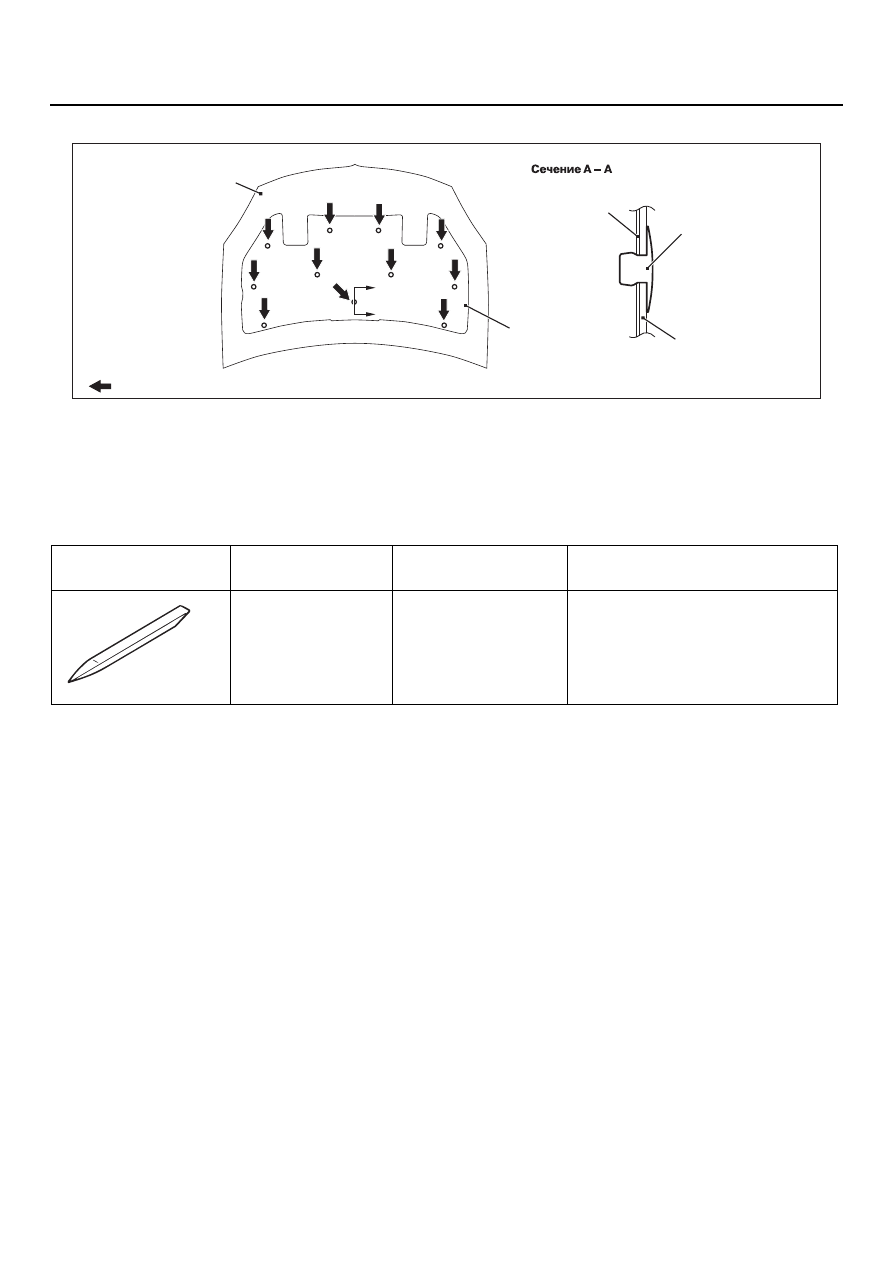

Расположение фиксаторов

Специальные
приспособления

Обозначение

Наименование

Применение

MB990784

Приспособление
для снятия
элементов отделки

Приспособление для снятия
боковых указателей поворотов

MB990784

КРЫЛЬЯ

КУЗОВ

42

-7

КРЫЛЬЯ

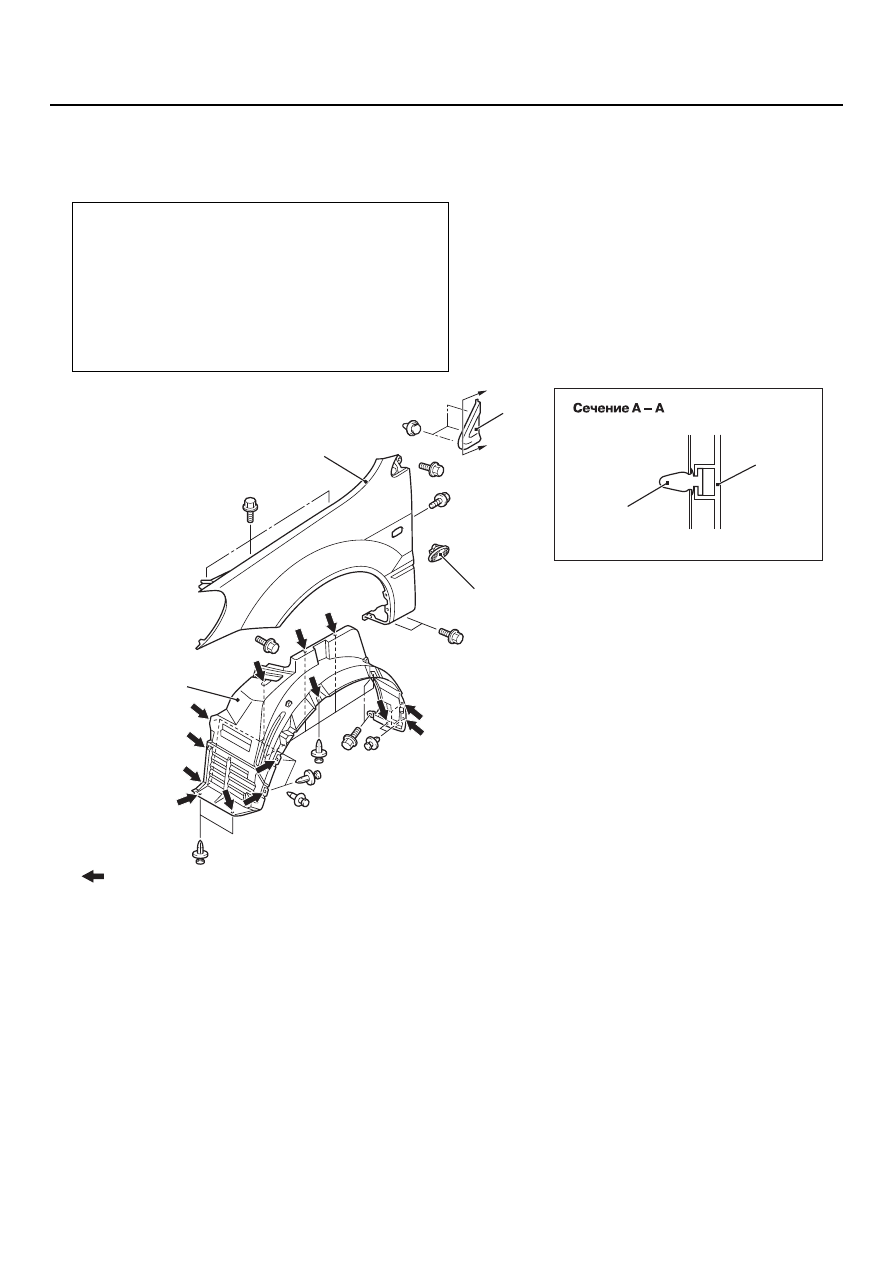

СНЯТИЕ И УСТАНОВКА

M1421001900302

Предварительные и послеустановочные операции

•

Снятие и установка переднего бампера
(См. главу 51, "Передний бампер",

CTP. 51-2

.)

•

Снятие и установка накладки панели

стеклоочистителя ветрового стекла (См. главу 51,
"Очиститель и омыватель ветрового стекла",

CTP. 51-22

).

•

Снятие и установка обтекателей порогов
<Автомобили с обтекателями порогов>
(См. главу 51, "Обтекатели порогов",

CTP. 51-14

).

AC300491

AC304753

AC303863

Фиксатор

AB

A

A

1

2

3

3

4

Примечание
           : Места расположения фиксаторов

Последовательность действий
при снятии

1. Брызгозащитные кожухи.

<<А>> >>А<<

2. Приспособление для снятия

боковых указателей поворотов.

3. Наружная накладка.
4. Крыло.

Последовательность действий
при снятии

КРЫЛЬЯ

КУЗОВ

42

-8

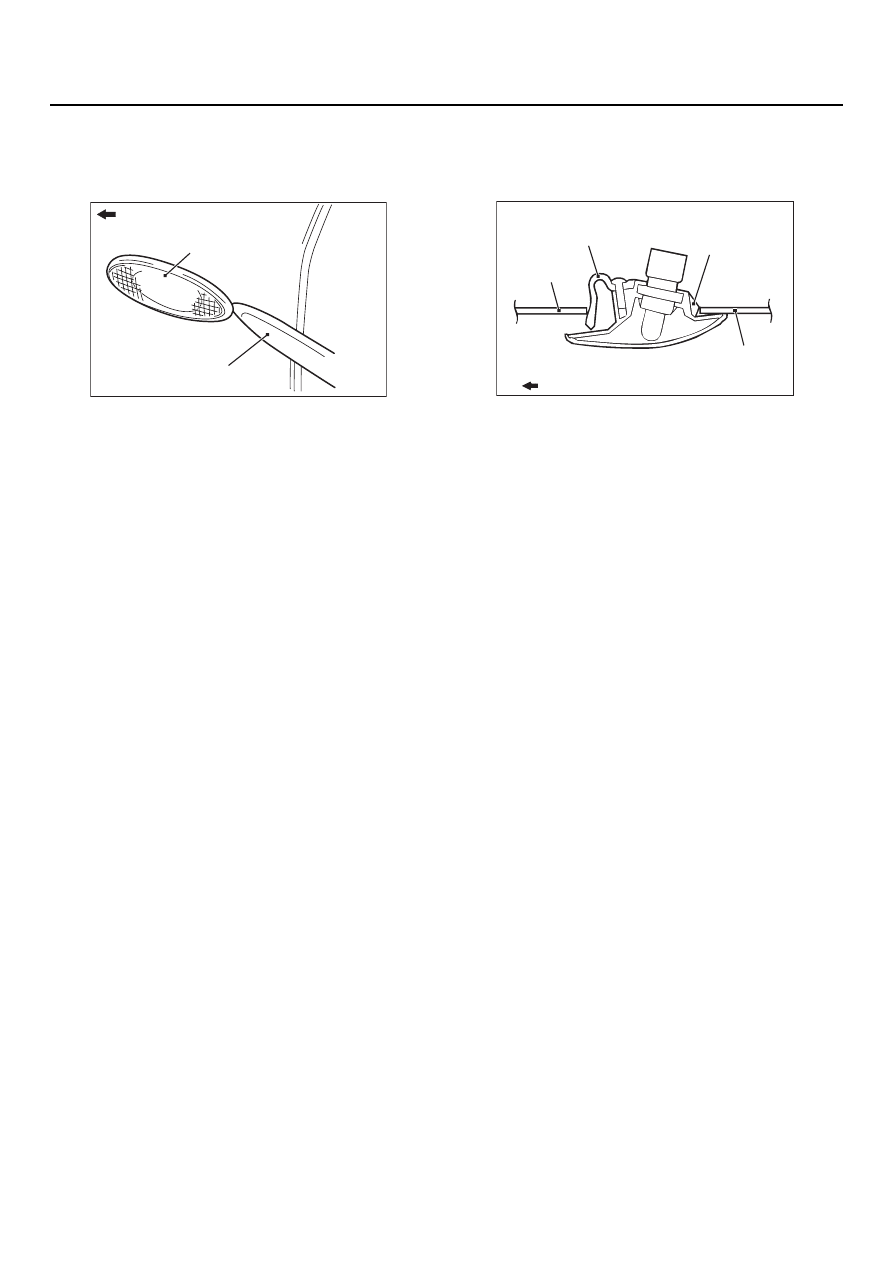

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ БОКОВЫХ
УКАЗАТЕЛЕЙ ПОВОРОТОВ

Используя специальное приспособление
(MB990784), вытяните указатели поворотов
наружу и снимите их.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА БОКОВЫХ
УКАЗАТЕЛЕЙ ПОВОРОТОВ

Введите лепесток фонаря в отверстие крыла
и установите указатель поворота.

AC005980

AC005980

Передняя часть автомобиля

Боковой повторитель
указателя поворотов

MB990784

AB

AC005719

Панель крыла

Лепесток

Защелка

Панель крыла

: Передняя часть автомобиля

AE

КРЫШКА ЛЮЧКА ТОПЛИВОЗАЛИВНОЙ ГОРЛОВИНЫ

КУЗОВ

42

-9

КРЫШКА ЛЮЧКА ТОПЛИВОЗАЛИВНОЙ ГОРЛОВИНЫ

СНЯТИЕ И УСТАНОВКА

M1421002500277

Предварительные и послеустановочные операции

•

Снятие и установка заднего сиденья (См. главу 52,
"Задние сиденья",

CTP. 52A-28

).

•

Снятие и установка накладок порога проемов
передней и задней дверей, нижней накладки
средней стойки (со стороны водителя), облицовки
багажника (со стороны водителя). См. главу 52,
"Интерьер",

CTP. 52A-11

.

18M0109

W0570AQ

AC005996

AC005973

3

5

4

3

2

1

AC

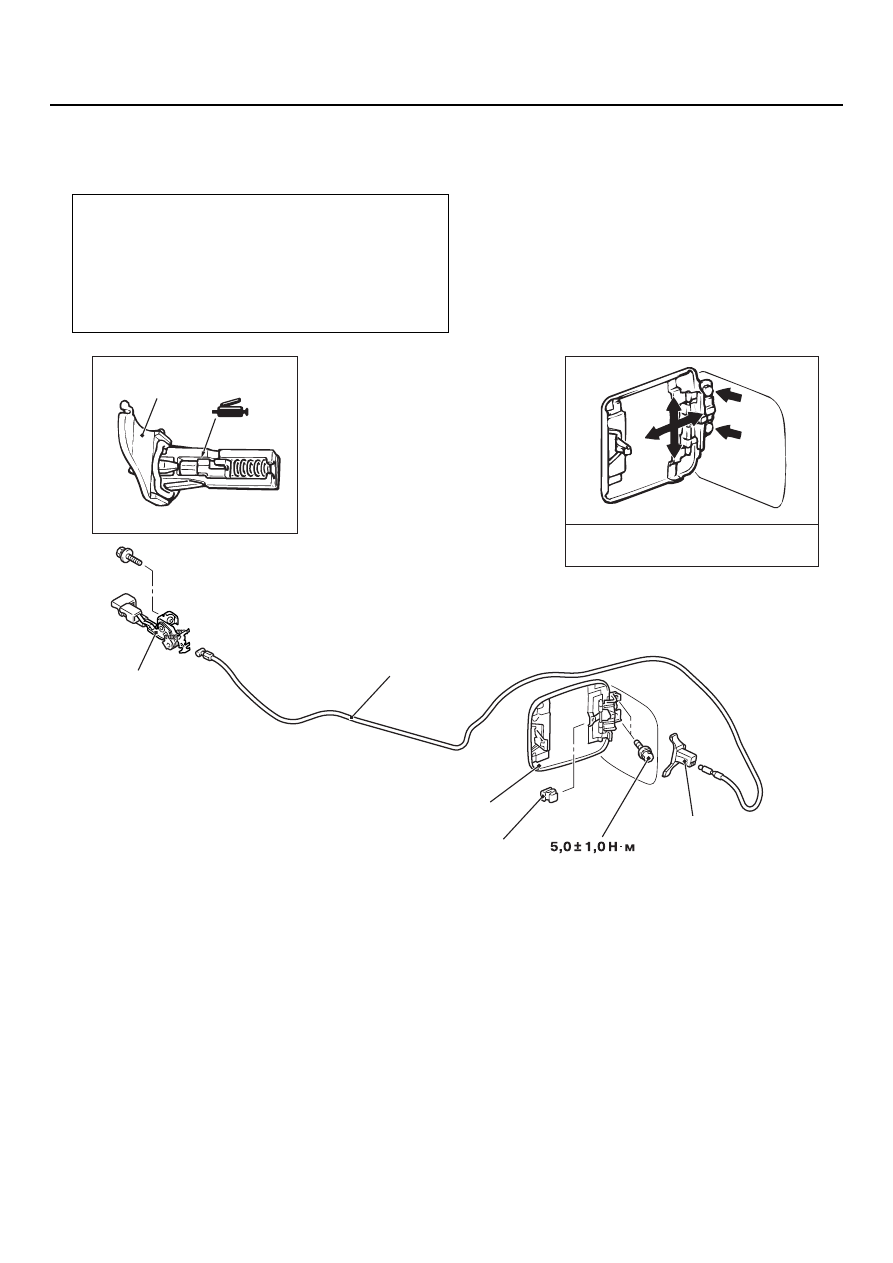

Регулировка зазоров по кромкам
лючка топливозаливной горловины

Последовательность
действий при снятии

1.

Крышка лючка топливозаливной
горловины в сборе.

2.

Фиксатор.

3.

Защелка замка лючка
товливнозаливной горловины.

4.

Трос привода замка лючка
топливозаливной горловины.

5.

Ручка привода замка лючка
топливозаливной горловины.

Последовательность
действий при снятии
