СТЕКЛА

КУЗОВ

42

-26

2. Установите проставки, фиксаторы,

уплотнители, как это показано на рисунке.

3. Установите гнезда двойных фиксаторов в

отверстия по периметру проема.

4. Установите двойные фиксаторы на стекло в

сборе в тех местах, которые соответствуют
расположению гнезд фиксаторов на кузове.

>>B<< УСТАНОВКА СТЕКЛА ЗАДНЕЙ
ДВЕРИ

Установите стекло задней двери, пользуясь
приемами, описанными для установки
ветрового стекла (См.

CTP. 42-13

).

AC107207

AC107207

Y1484AU

Y1484AU

AC304816AB

Стопор стекла

Проставка

Линия нанесения клея[герметика

Граница фасетки

Граница фасетки

Граница стекла

Граница стекла

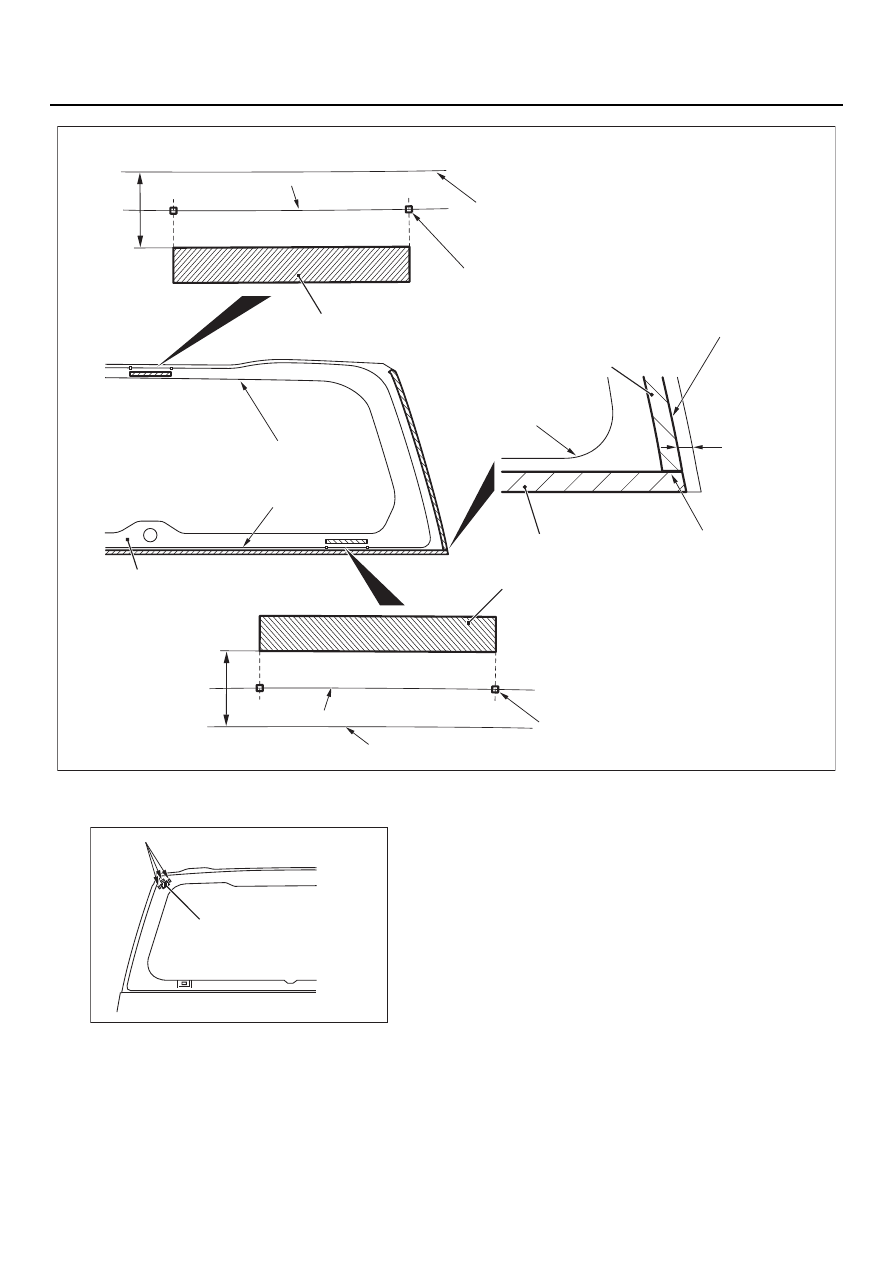

Места установки стопора, клиновидных проставок, проставок

Совместите проставку с меткой
на стекле задней двери.

Установите боковые клиновидные
проставки на расстоянии 2 мм
от края стекла.

Выровняйте углы боковых
и нижней клиновидной
проставки.

Совместите проставку с меткой
на стекле задней двери.

Линия нанесения клея[герметика

Линия нанесения клея[герметика

22 мм

14,5 мм

2 мм

Стекло задней двери

Нижняя клиновидная

проставка

Боковая клиновидная

проставка

AC304849 AB

Двойной фиксатор

Закругление фланца проема

ДВЕРИ

КУЗОВ

42

-27

ДВЕРИ

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ
СЕРВИСА

M1423000300091

ГЕРМЕТИЗИРУЮЩИЕ МАТЕРИАЛЫ

M1423000500095

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ

M1423000600337

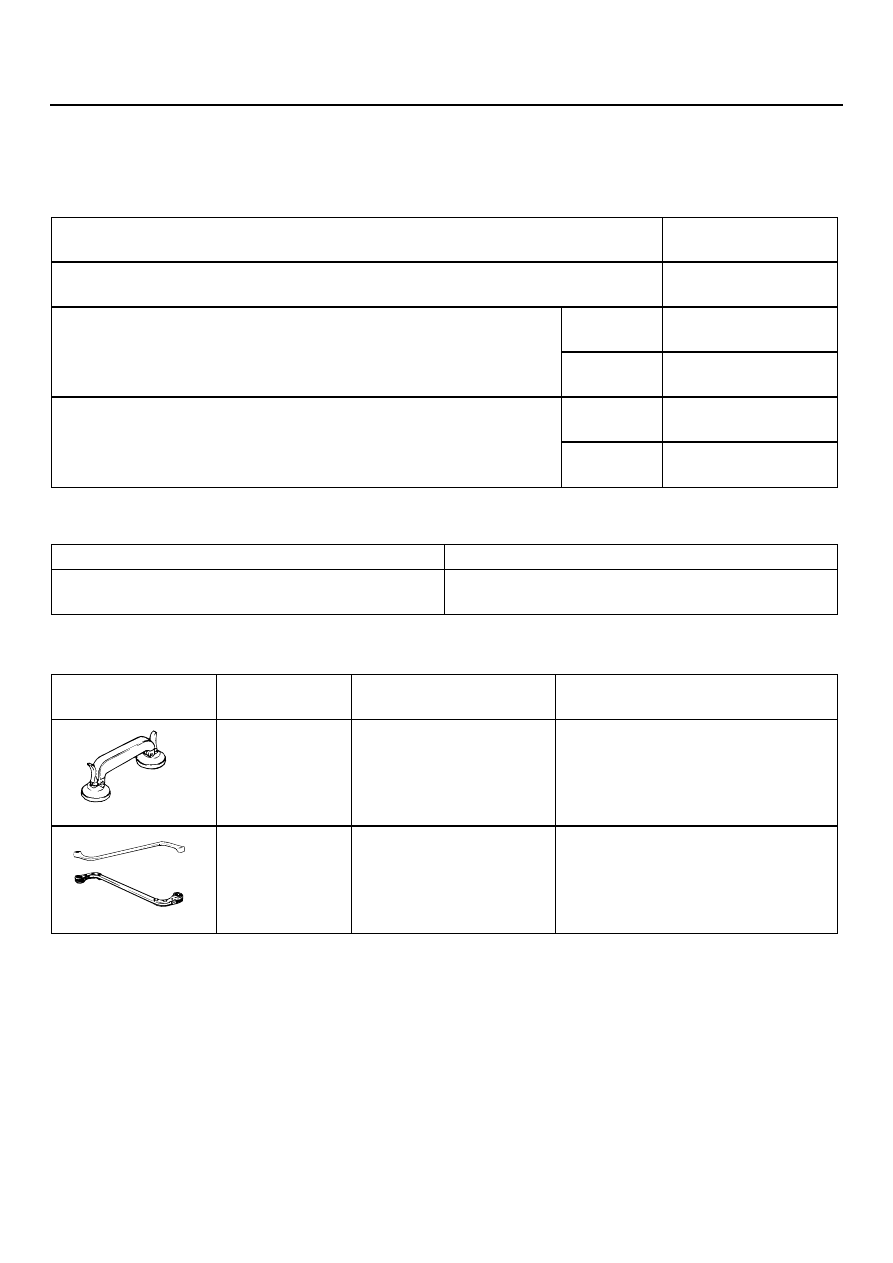

Позиция

Стандартные
значения

Значения напряжения при работе электродвигателей стеклоподъемников
(Значения напряжения 14,5 ± 0,5 V при 25

°

C), A

5 ± 1

Свободный ход наружной ручки замка двери, мм

Передние
двери

2,6 ± 2,5

Задние
двери

1,3 ± 1,3

Свободный ход внутренней ручки замка двери, мм

Передние
двери

10,4 ± 9,6

Задние
двери

10 ± 9,6

Позиция

Рекомендумые герметизирующие составы

Влагозащитная пленка

Клей[герметик 3M ATD, № по каталогу 8633 или
его эквивалент

Специальные
приспособления

Обозначение

Наименование

Применение

MB990480

Вакуумный захват для
стекол

Снятие электростеклоподъемника
в сборе

MB990900 или
MB991164

Ключ для регулировки
положения дверных
петель

Регулировка положения дверей

MB990480

MB990900

ДВЕРИ

КУЗОВ

42

-28

ПОИСК НЕИСПРАВНОСТЕЙ

M1423000700312

Работа электрических устройств дверей
управляется системой SWS. При поиске
неисправностей см. главу 54В,
"Электрооборудование с цифровым
электронным управлением",

CTP. 54B-18

или главу 54С, "Система электрооборудования
SWS",

CTP. 54C-4

.

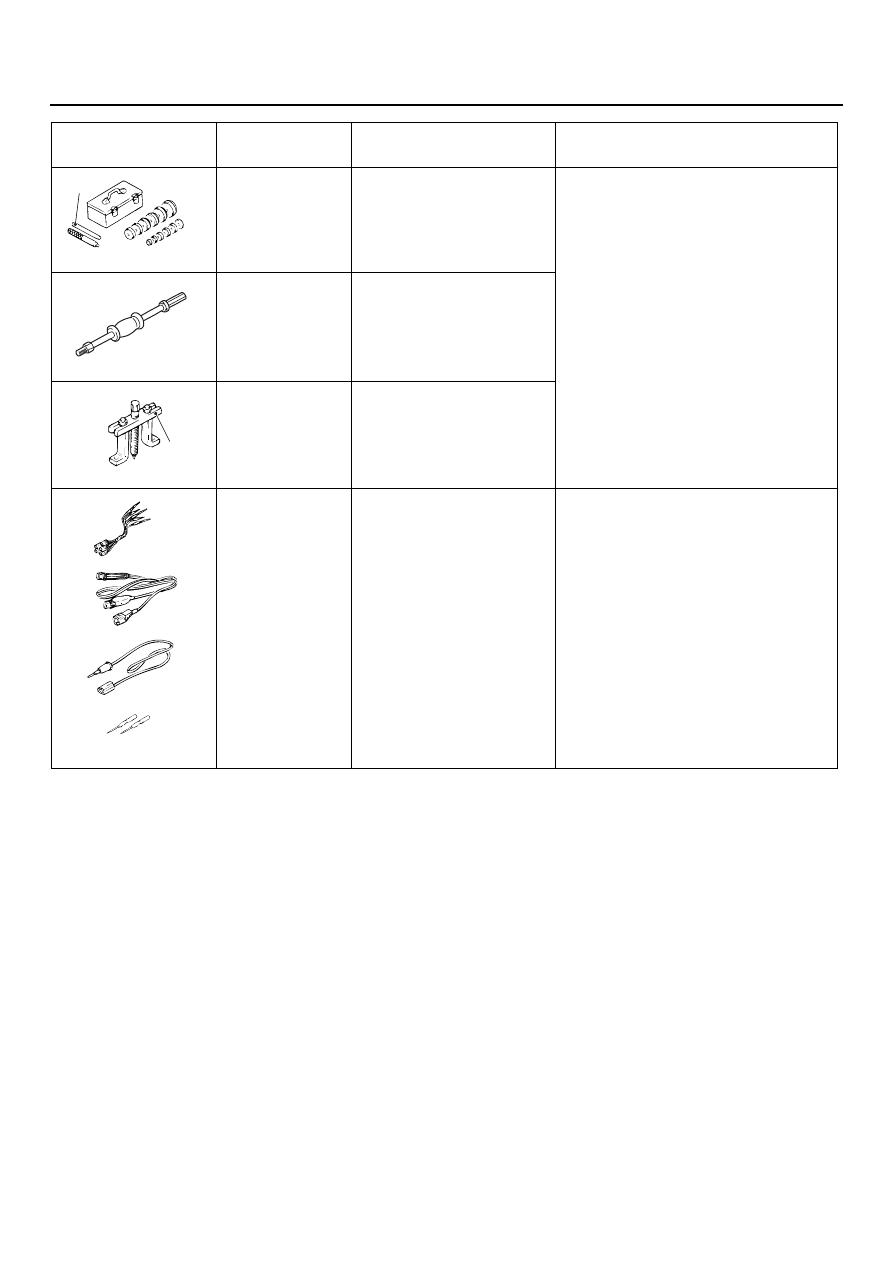

MB990925
А: MB990939

Приспособление для
снятия/установки колец
подшипников и
уплотнений
А: Бронзовая выколотка

Регулировка положения
фиксатора замка

MB990211

Инерционный ударный
инструмент

MB990241
А: MB990243

Съемник приводных
валов
А: Приспособление
для правки кузова

MB991223
А: MB991219
В: MB991220
С: MB991221
D: MB991222

Набор проводов
А: Тестовый жгут
проводов
В: Жгут проводов
со светодиодами
С: Адаптер для жгута
проводов со
светодиодами
D: Пробник

Мультиметр
А: Для проверки надежности
фиксации выводов
соединительных колодок
В: Для проверки значения
напряжения
С: Для проверки значения
напряжения
D: Для локальных присоединений
тестера

Специальные
приспособления

Обозначение

Наименование

Применение

MB990925AF

A

MB990211

MB990241

A

AE

MB991223

A

D

C

B

AD

ДВЕРИ

КУЗОВ

42

-29

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ
НА АВТОМОБИЛЕ

РЕГУЛИРОВКА ЗАЗОРОВ
ПО КРОМКАМ ДВЕРЕЙ

M1423001100175

ВНИМАНИЕ

Защитите кромки крыла и двери в зоне,
в которой устанавливаются петли
дверей, клейкой лентой.

Используя специальное приспособление
(MB991164), не прикладывайте к нему
момент, превышающий 98 Н

м.

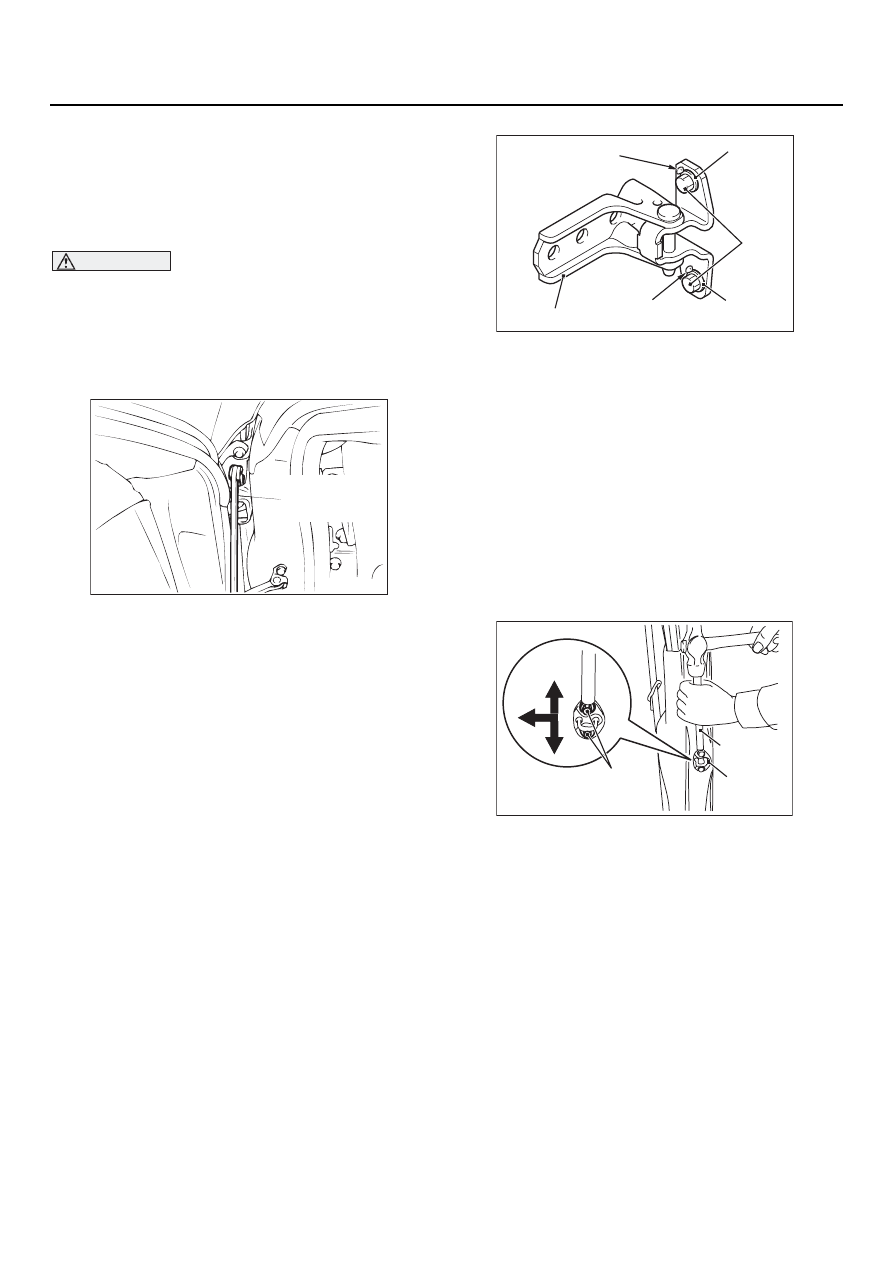

1. Используя специальное приспособление

(MB990900 или MB991164), ослабьте затяжку
болтов крепления петель к кузову и выставьте
дверь так, чтобы зазоры по периметру были
ровными.

2. Если ровные зазоры получить не удалось,

ослабьте затяжку крепления петель к двери
и выставьте ровные зазоры.

NOTE:

Если шайбы болтов крепления петель
приварены к петлям, места сварки
необходимо разрушить описанным ниже
способом.

.

1. Снимите петлю двери (См.

CTP. 42-34

).

2. Используйте зубило, чтобы разрушить

места сварки шайб петель двери.

3. По завершении нанесите на места

с оголенным металлом какойлибо
противокорроизионный состав.

4. Установите петлю двери (См.

CTP. 42-34

).

3. Если дверь закрывается и открывается

с трудом.

(1) Регулировка фиксатора замка двери

(по направлению внутрь пассажирского
салона и по вертикали).
Установите временные болты вместо
болтов крепления фиксатора и исполь[
зуйте специальную медную выколотку
(MB990939) и молоток для установки
болтов в нужное положение.

AC000592

MB990900
или
MB991164

AB

AC206498

Шайба

Болт

Шайба

Петля двери

AF

Место сварки

Место сварки

AC006109AB

Временный болт

Фиксатор

MB990939
