ДВЕРИ

КУЗОВ

42

-38

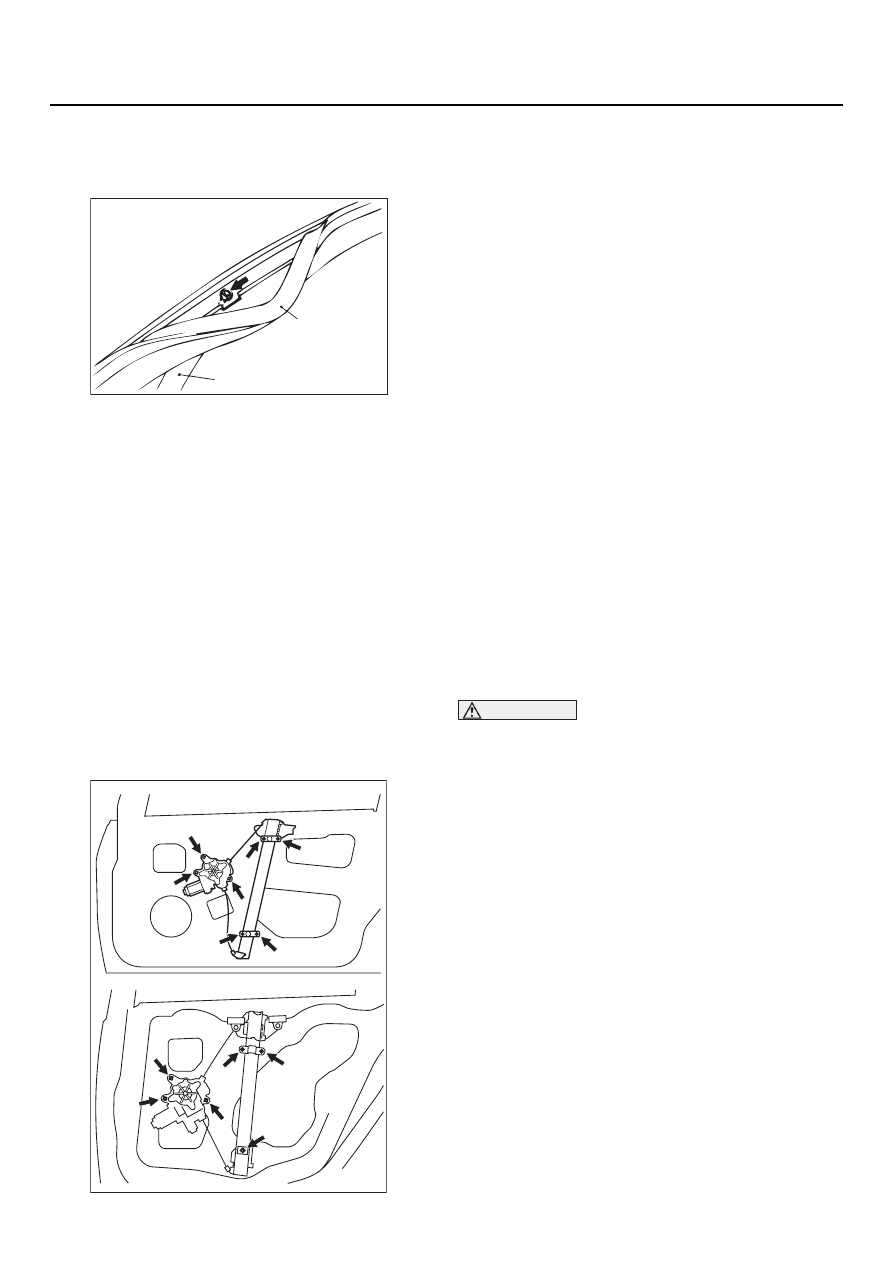

<<B>> СНЯТИЕ ВЕРХНЕЙ ЧАСТИ
ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ
СТЕКЛА

1. Снимите уплотнитель только с верхней части

центральной направляющей.

2. Отверните винты крепления верхней части

центральной нарправляющей и извлеките
ее вверх.

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>А<< УСТАНОВКА ВЕРХНЕЙ ЧАСТИ
ЦЕНТРАЛЬНОЙ НАПРАВЛЯЮЩЕЙ
СТЕКЛА

Аккуратно вставьте верхнюю часть центральной
нарправляющей в заднюю часть рамки двери.

>>В<< УСТАНОВКА
СТЕКЛОПОДЪЕМНИКОВ /
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКОВ
В СБОРЕ

После установки стеклоподъемника в сборе
затяните болты его крепления нормированным
моментом в последовательности, указанной
на рисунке.

ПРОВЕРКА

M1429001400282

Программирование переключателя
электропривода стеклоподъемника
для фиксации стекла в верхнем
положении.

После снятия переключателя управT
ления и / или после замены или
повтороной установки электроприT
вода переключатель необходмо
запрограммировать, чтобы он мог
фиксировать стекло в крайнем
верхнем положении.

1. Если трижды подряд сработает функция

травмобезопасности (предотвращающее
защемление предметов стеклом), то данные
в системе управления электроприводом,
относящиеся к фиксации стекла в крайнем
верхнем положении, будут удалены
(произойдет инициализация данных).

2. При помощи переключателя электропривода

полностью опустите стекло.

ВНИМАНИЕ

До тех пор, пока не будут обновлены данные
о крайнем верхнем положении стекла,
травмобезопасная функция действовать
не будет (поскольку ее настройки удалены).

3. При помощи клавиши переключателя

электропривода полностью поднимите
стекло. При однократном нажатии клавиши
переключателя в  течение 0,7 секунд электро[
привод будет функционировать и автомати[
чески отключится при достижении стеклом
крайнего верхнего положения. Повторите
операцию снова до полного закрытия окна
и отпустите клавишу переключателя. Затем
нажмите и удерживайте клавишу в течение
1 секунды, в результате чего будут сохранены
данные о верхнем положении стекла.

NOTE: Если во время "обучения"
переключателя опустить стекло, данные
об установках будут утеряны. Если это
произошло, вернитесь к этапу 2.

AC000602

Наружный
уплотнитель

Центральная
направляющая

AB

Y1536AU

Y1476AU

AC100010 AB

<ПЕРЕДНЯЯ ДВЕРЬ>

<ЗАДНЯЯ ДВЕРЬ>

1

2

3

4

5

6

7

1

2

3

4

5

6

ДВЕРИ

КУЗОВ

42

-39

Программирование переключателя
электропривода стеклоподъемника
для фиксации стекла в верхнем
положении при замене
электропривода на новый

ВНИМАНИЕ

До тех пор, пока не будут обновлены данные
о крайнем верхнем положении стекла,
функция травмобезопасности действовать
не будет (поскольку ее настройки удалены).
Однократным нажатием клавиши главного
переключателя полностью закройте окно для
продолжения программирования
переключателя (инициализация в данном
случае не нужна).

NOTE: При замене второстепенных
переключателей (установленных возле
сидений, кроме водительского) закройте окно
однократным нажатием клавиши главного
переключателя. (Второстепенные переклю
чатели не обладают фукнцией активации от
однократного нажатия клавиши).

ДВЕРИ

КУЗОВ

42

-40

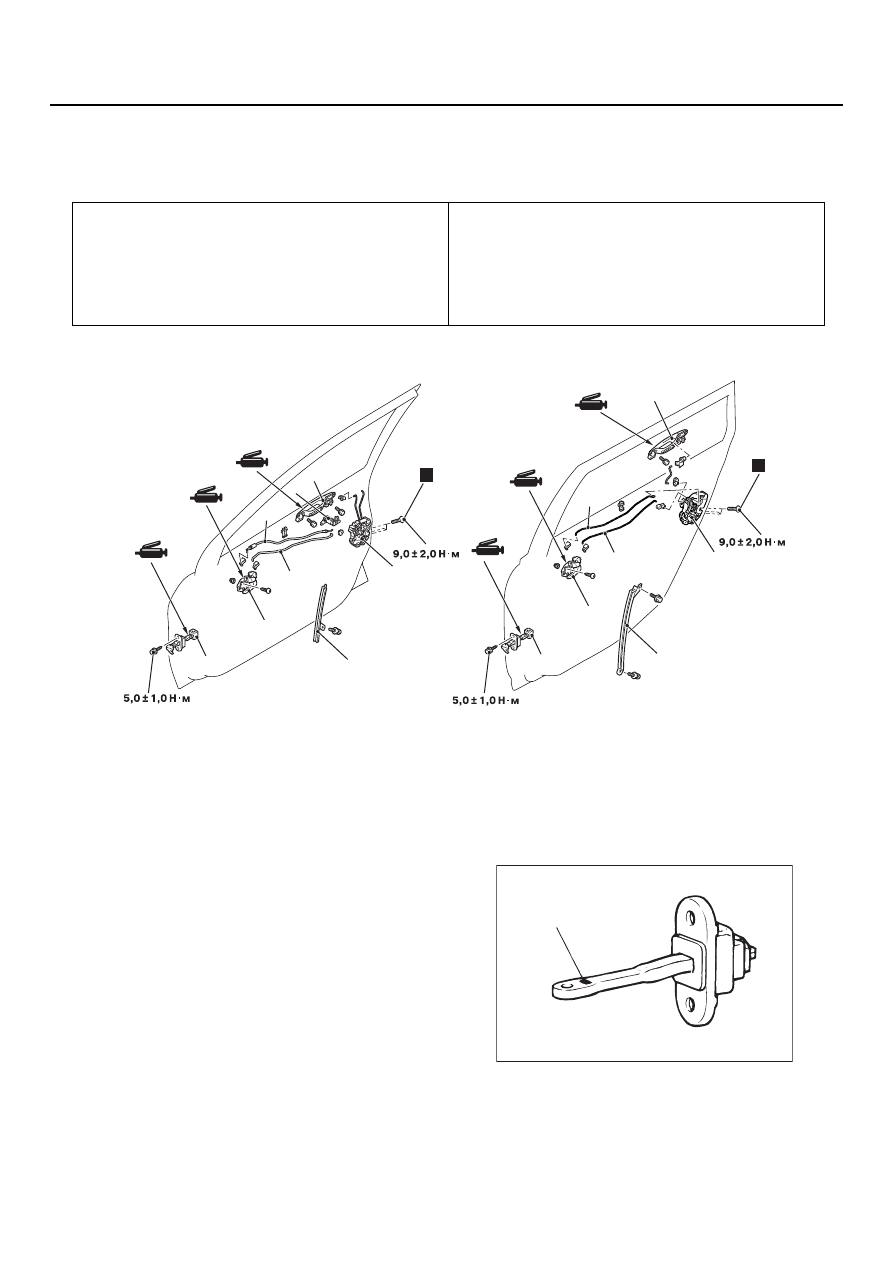

РУЧКА ДВЕРИ И ЗАЩЕЛКА ЗАМКА

СНЯТИЕ И УСТАНОВКА

M1423004600328

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ОГРАНИЧИТЕЛЯ
ХОДА ДВЕРИ

Установите ограничитель в сборе так, чтобы
идентификационная метка была обращена
вверх.

Предварительные операции (перед снятием)

•

Облицовка дверей (См. главу 52A, "Облицовка
дверей",

CTP. 52A-15

).

Операции, выполняемые после установки

•

Свободный ход внутренней ручки двери
(См.

CTP. 42-32

).

•

Свободный ход наружной ручки двери
(См.

CTP. 42-32

).

•

Облицовка дверей (См. главу 52A, "Облицовка
дверей",

CTP. 52A-15

).

AC305110

<ПЕРЕДНЯЯ ДВЕРЬ>

<ЗАДНЯЯ ДВЕРЬ>

5

1

4

9

2

AB

4

5

2

3

8

7

1

6

9

N

N

8

Снятие ручки и защелки замка
двери

>>С<< 1. Внутренняя ручка двери.

•

Влагозащитная пленка
(См.

CTP. 42-44

).

2. Наружная ручка двери.
3. Личинка замка.

>>В<< 4. Нижняя направляющая опускного

стекла.

5. Замок двери в сборе.
6. Тяга блокировки (передняя дверь)
7. Тяга блокировки (задняя дверь).
8. Тяга внутренней ручки двери.
 Снятие ограничителя хода двери

•

Влагозащитная пленка
(См.

CTP. 42-44

).

>>А<< 9. Ограничитель хода двери.

ACX00541

Идентификационная метка

AB

ДВЕРИ

КУЗОВ

42

-41

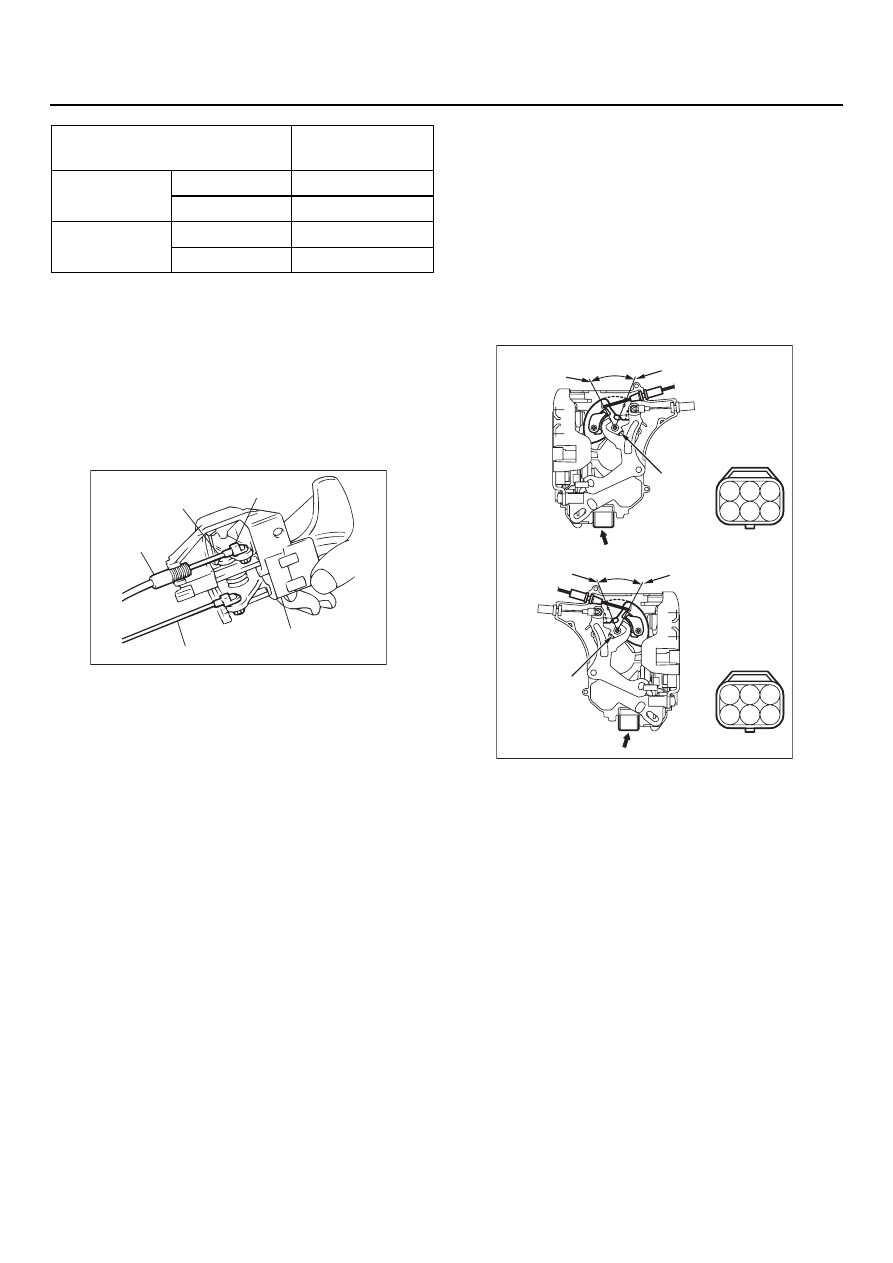

>>B<< УСТАНОВКА НИЖНЕЙ
НАПРАВЛЯЮЩЕЙ ОПУСКНОГО
СТЕКЛА

Надежно установите нижнюю направляющую
в заднюю часть рамки двери.

>>C<< УСТАНОВКА ВНУТРЕННЕЙ
РУЧКИ ЗАМКА ДВЕРИ

1. Присоедините внутреннюю тягу блокировки

замка к внутренней ручке.
(1) Вставьте внутренний конец тяги в

фиксатор внутренней ручки замка двери.

(2) Кнопкой блокировки заблокируйте замок

двери.

(3) Присоедините конец наружной тяги

к внутренней ручке.

(4) Установите фиксатор внутренней тяги.

2. Присоедините тягу внутренней ручки к ручке.
3. Установите внутреннюю ручку в сборе на

дверь.

ПРОВЕРКА

M1423004700392

ПРОВЕРКА ПРИВОДА БЛОКИРОВКИ
ЗАМКА ДВЕРИ

Позиция

ИдентификаT
ционная метка

Передние
двери

Левая дверь

39L

Правая дверь 39R

Задние двери Левая дверь

40L

Правая дверь 40R

AC100404AB

Зажим

Внутренняя часть
наружной тяги

Наружная
часть тяги

Внутренняя тяга

Внутренняя ручка

4

2

5

3

6

1

4

2

5

3

6

1

AC305111

B

A

AB

Заблокировано

Разблокировано

Вид A

Вид B

Разблокировано

Заблокировано

Передняя Дверь <Левая сторона>

<Правая сторона>

Рычаг

Рычаг
