Mitsubishi Lancer / Lancer Wagon. Руководство - часть 436





54C470

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

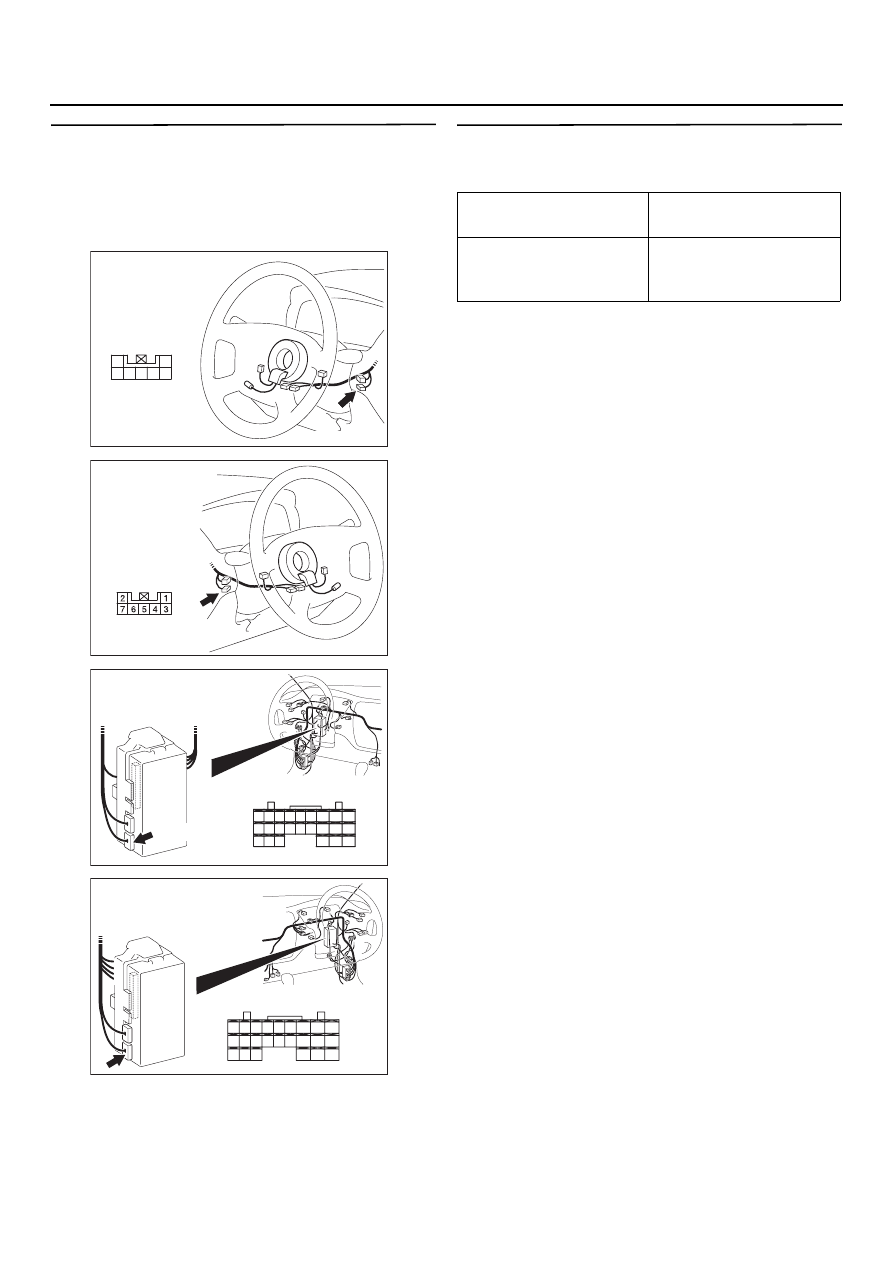

ЭТАП 6. Проверка состояние жгута проводов
между разъемом С202 (клемма № 6)
выключателя системы предупреждения о
вставленном ключе зажигания и разъемом
С226 (клемма № 30) электронного блока
управления системой ETACS

Проверьте состояние входной линии на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка сигналов
Проверьте входной сигнал от переключателя
задних габаритных огней.

Номинальное значение: Приборы
MUTII/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303806 AD

Разъем: C202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C202
<Автомобиль
с правым рулем>

AC303810

Разъем: C226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>

Переключатель
системы

Проверяемое
состояние

Переключатель
системы напоминания
об оставленном ключе

При извлечении ключа
из замка зажигания

54C471

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М12: Не получен сигнал переключателя аварийной сигнализации

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал выключателя
системы аварийной сигнализации при работе, с
перечисленными ниже, функциями. Если сигнал
аномален, эти функции нормально работать
не будут.

Система дистанционного управления
замками дверей (регистрация
зашифрованного кода).

Фонари аварийной сигнализации.

Возможные причины

Неисправность переключателя аварийной
сигнализации.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

ЭБУ системы
ETACS

Выключатель
аварийной
сигнализации

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



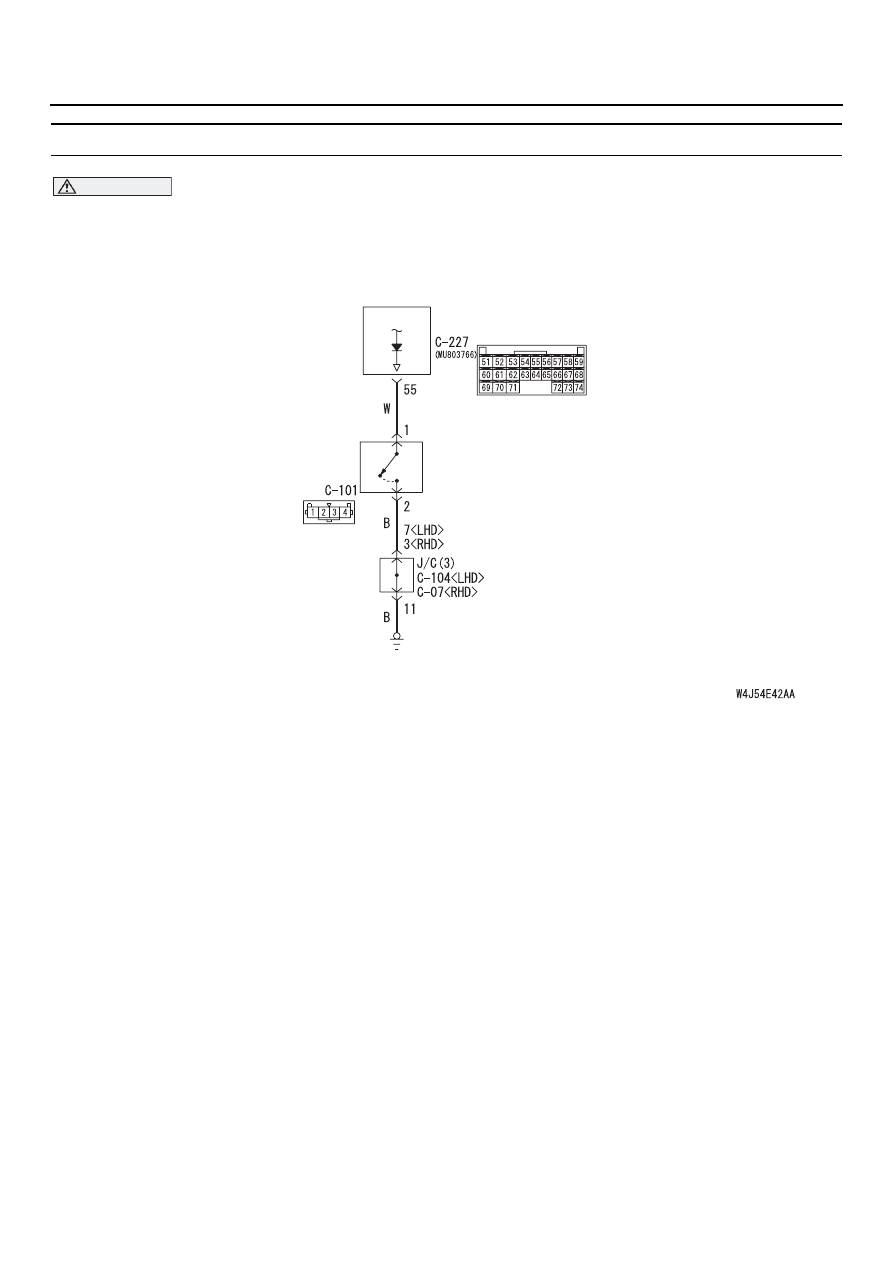

Входная цепь выключателя аварийной сигнализации

*1

*1

*2

*2

ВЫКЛ.

ВКЛ.

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

54C472

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

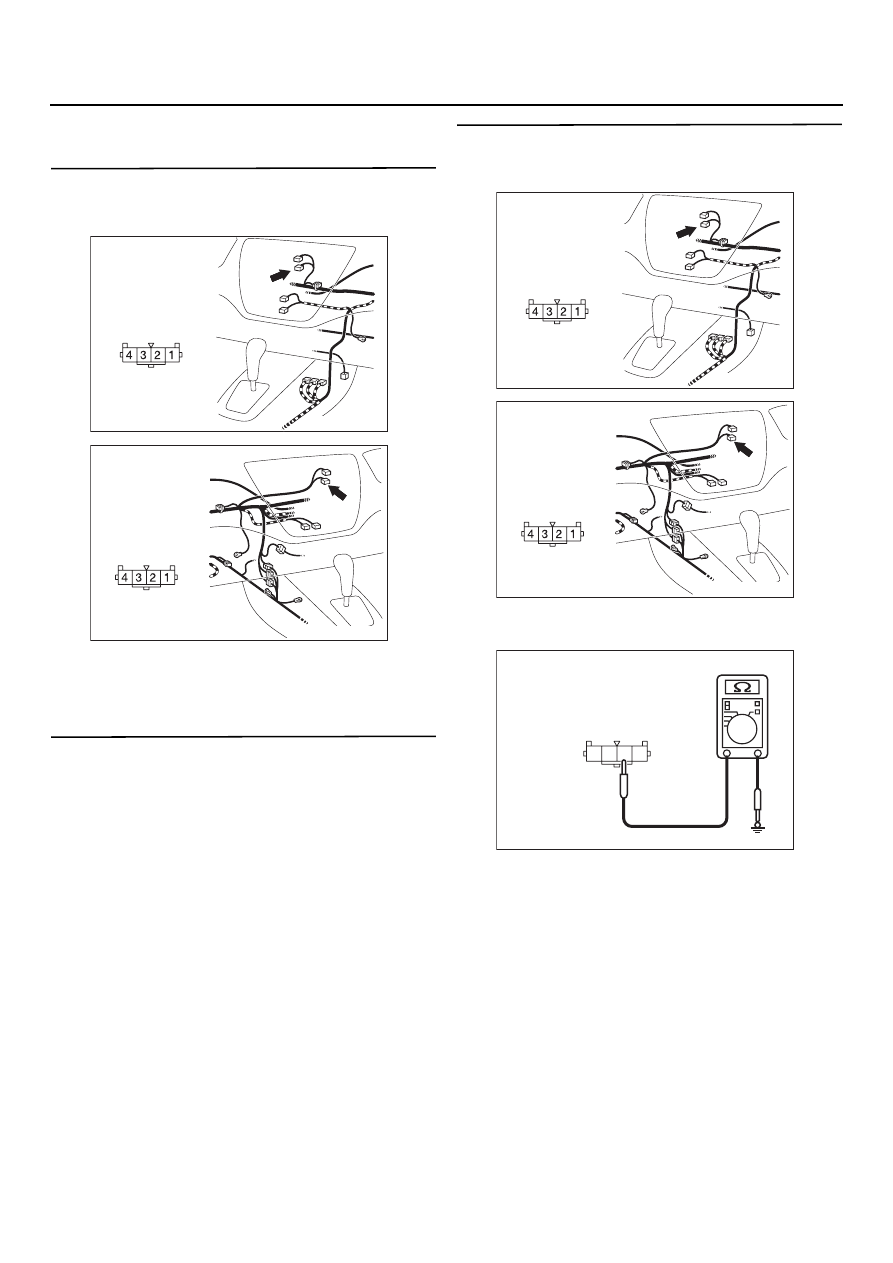

ЭТАП 1. Проверка разъема выключателей:
Разъем C101 выключателя системы
аварийной сигнализации

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния выключателя
системы аварийной сигнализации
См. главу 54A, "Выключатель системы
аварийной сигнализации",

CTP. 54A-100

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените выключатель системы
аварийной сигнализации.

ЭТАП 3. Измерение сопротивления
на разъеме С101 выключателя системы
аварийной сигнализации

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 2 разъема С101 выключателя системы
аварийной сигнализации и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303802

Разъем: C101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC303802

Разъем: C101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC301541

3

4

2 1

DY

Разъем С101
(Вид со стороны
жгута проводов)

54C473

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

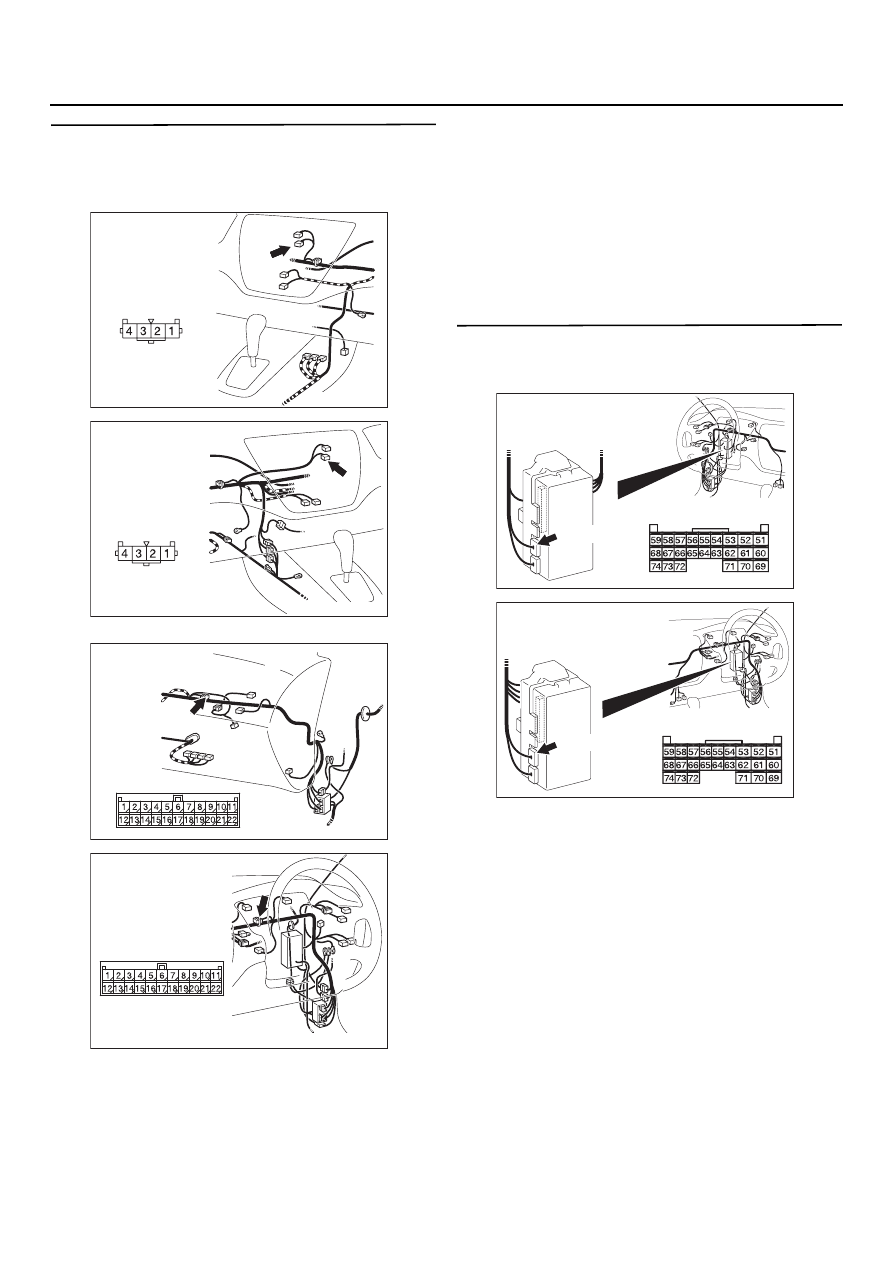

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С201 (клемма № 2)
выключателя системы аварийной
сигнализации и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C104
<Автомобили с левым расположением органов
управления>, или разъема C07 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем С227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303802

Разъем: C101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC303804 AB

C104 (GR)

Разъем: C104
<Автомобили с левым рулем>

AC303814

Разъем: C07
<Автомобили
с правым рулем>

AE

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>
