Mitsubishi Lancer / Lancer Wagon. Руководство - часть 434





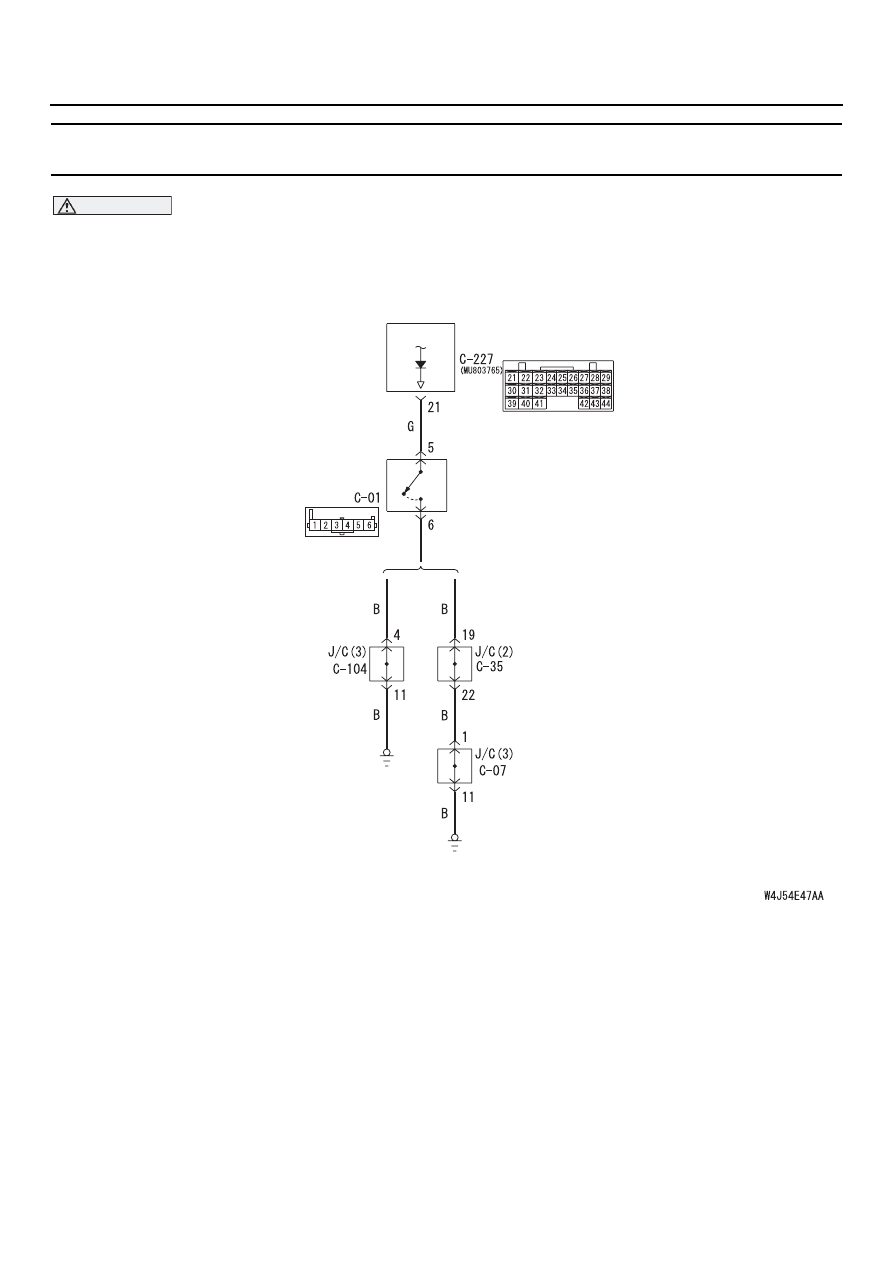

54C462

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М10: Не получен сигнал выключателя задних противотуманных
фонарей

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал переключателя
задних противотуманных фонарей при их
работе. При аномальном сигнале, задние
противотуманные фонари нормально
не зажигаются и не гаснут.

Возможные причины

Неисправность выключателя задних
противотуманных фонарей.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

ЭБУ системы
ETACS

Выключатель
противотуманных
фонарей

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



Входная цепь выключателя задних противотуманных фонарей

ВЫКЛ.

ВКЛ.

<Автомобиль
с левым рулем>

<Автомобиль
с правым рулем>

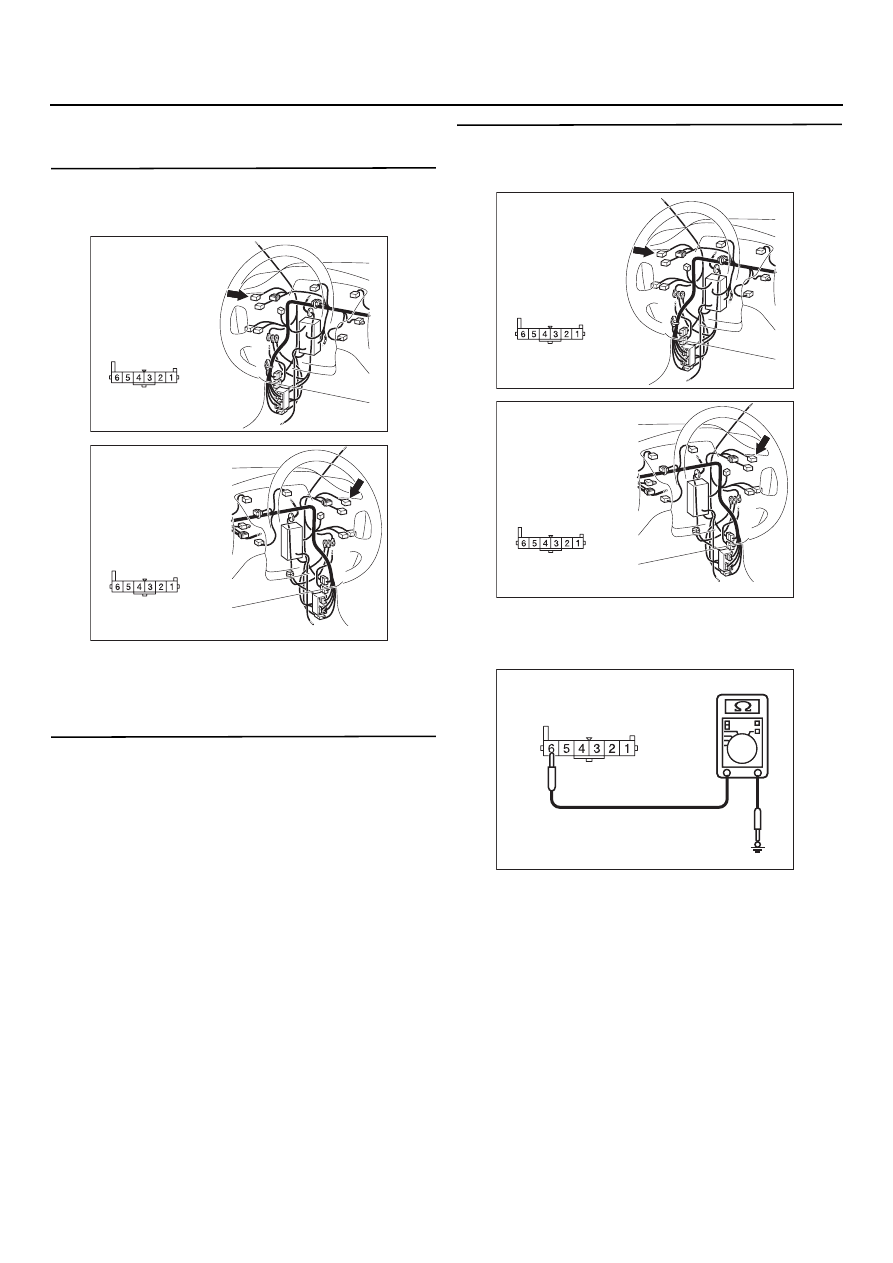

54C463

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем C01 переключателя
противотуманных фонарей

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния переключателя
передних противотуманных фонарей
См. главу 54A, "Задние противотуманные
фонари",

CTP. 54A-88

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените переключатель
противотуманных фонарей.

ЭТАП 3. Измерение сопротивления
на разъеме С01 переключателя
противотуманных фонарей

(1) Отсоедините переключатель

противотуманных фонарей, измерения
проводите со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 6 разъема С01 переключателя
противотуманных фонарей и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C01
<Автомобиль
с правым рулем>

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C01
<Автомобиль
с правым рулем>

AC301541 DQ

Разъем С01
(Вид со стороны
жгута проводов)

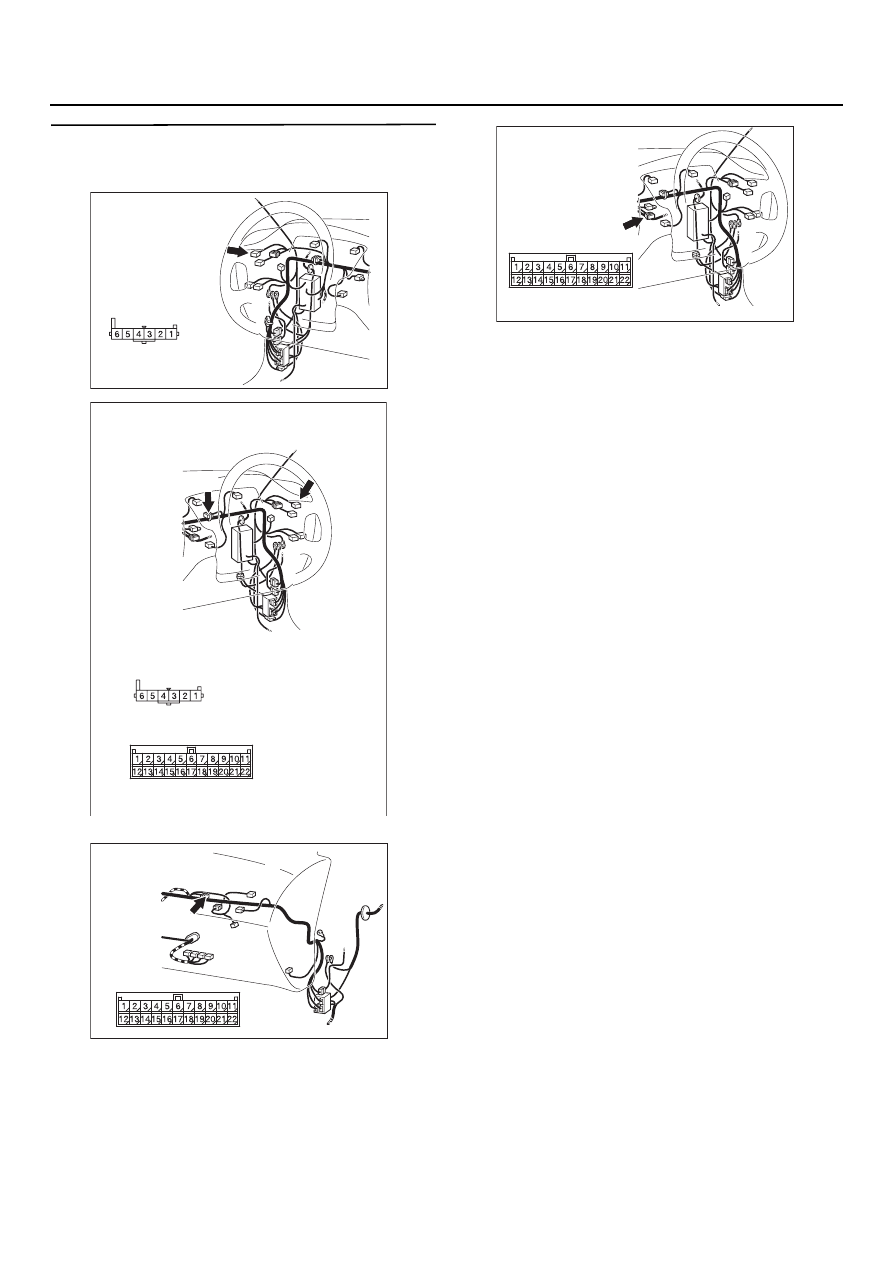

54C464

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния жгута проводов
от разъема С01 (клемма № 6) переключа
теля противотуманных фонарей до "массы"

NOTE:

Перед проверкой жгута проводов , проверьте
состояние соединительного разъема C104
<Автомобили с левым расположением органов
управления> или разъема C35 <Автомобили
с правым расположением органов управления>
и разъема C07 <Автомобили с правым распо
ложением оргапнов управления>, отремонти
руйте разъем(ы), при необходимости.

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C01
<Автомобиль
с левым рулем>

AC303815

Разъемы: C01, C07

AM

<Автомобиль с правым рулем>

C07(GR)

C07(GR)

C01

C01

Вид со стороны жгута проводов

AC303804 AB

C104 (GR)

Разъем: C104
<Автомобили с левым рулем>

AC303814

Connector: C35
<Автомобили
с правым рулем>

AI

C35(L)

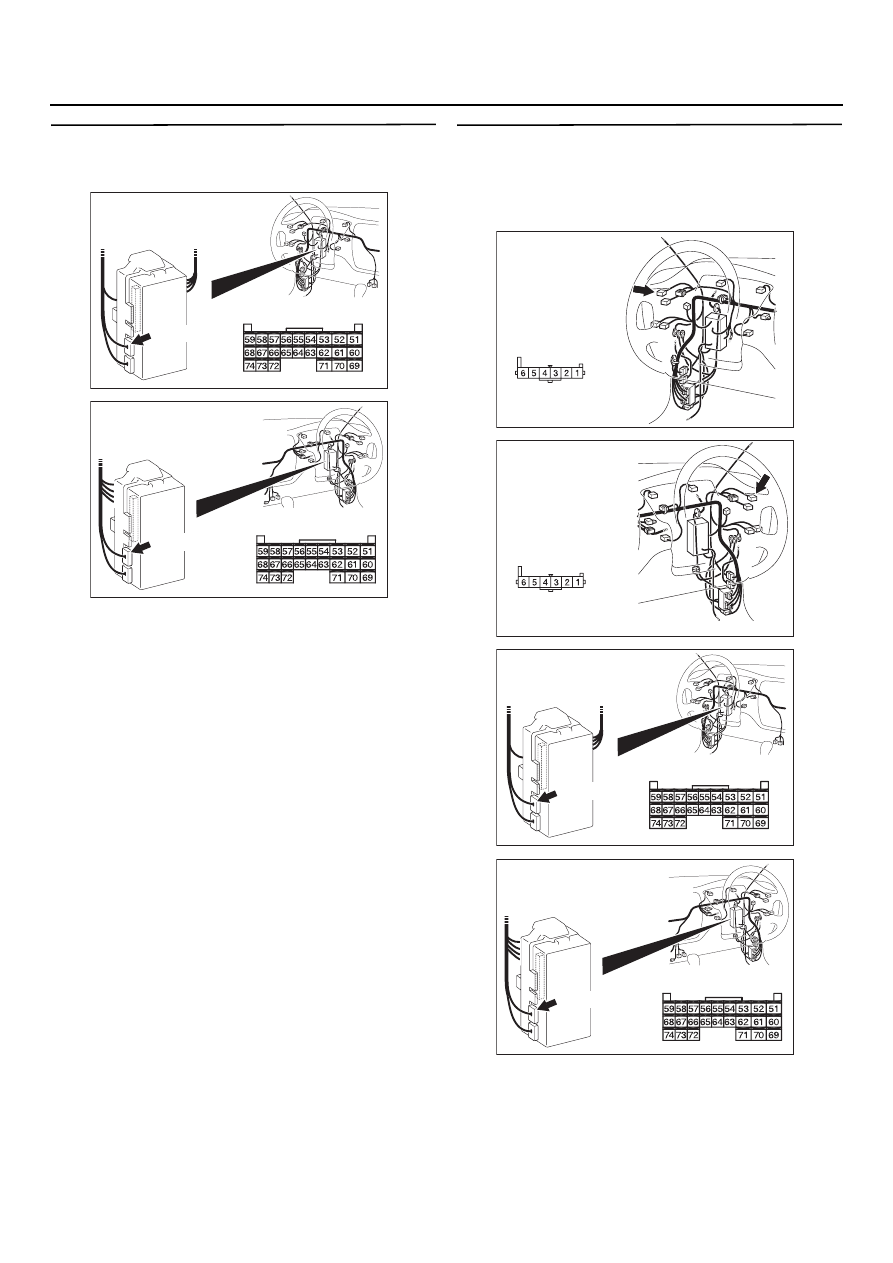

54C465

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Проверка разъема выключателей:
Разъем С227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С227 (клемма № 21)
электронного блока управления системой
ETACS и разъемом С01 (клемма № 5)
переключателя противотуманных фонарей

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C01
<Автомобиль
с правым рулем>

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>
