Mitsubishi Lancer / Lancer Wagon. Руководство - часть 433





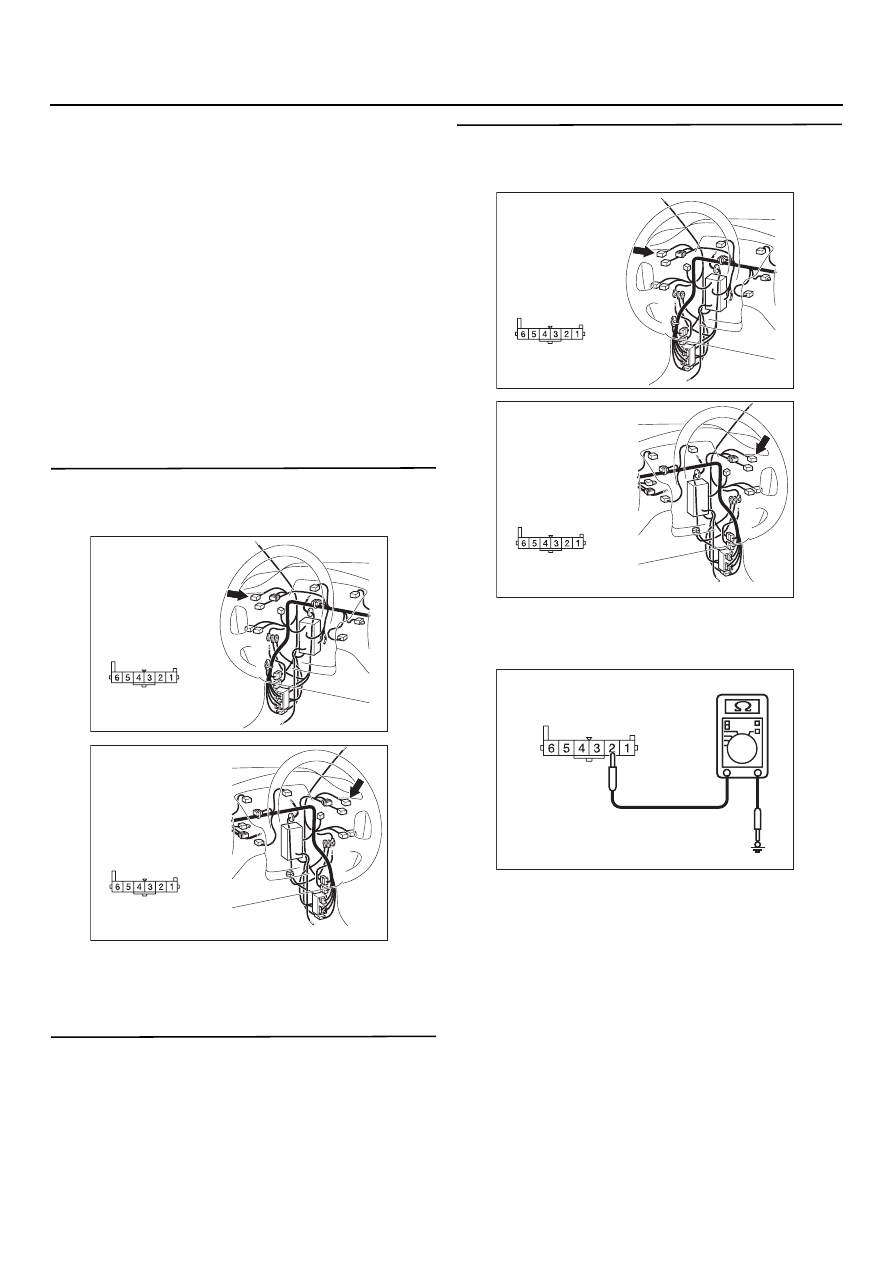

54C458

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал переключателя
передних противотуманных фар при их
включении. При аномальном сигнале, передние
противотуманные фары нормально не
зажигаются и не гаснут.

Возможные причины

Неисправность выключателя передних
противотуманных фар.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем C01 переключателя
противотуманных фар

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка состояния переключателя
передних противотуманных фар
См. главу 54A, "Передние противотуманные
фары",

CTP. 54A-86

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените переключатель
противотуманных фар.

ЭТАП 3. Измерение сопротивления
на разъеме С01 переключателя
противотуманных фар

(1) Отсоедините переключатель

противотуманных фар, измерения
проводите со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№ 2 разъема С01 переключателя
противотуманных фар и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C01
<Автомобиль
с правым рулем>

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C01
<Автомобиль
с левым рулем>

AC303814

Вид со стороны
жгута проводов

AK

Разъем: C01
<Автомобиль
с правым рулем>

AC301541 DR

Разъем: С01
(Вид со стороны
жгута проводов)

54C459

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

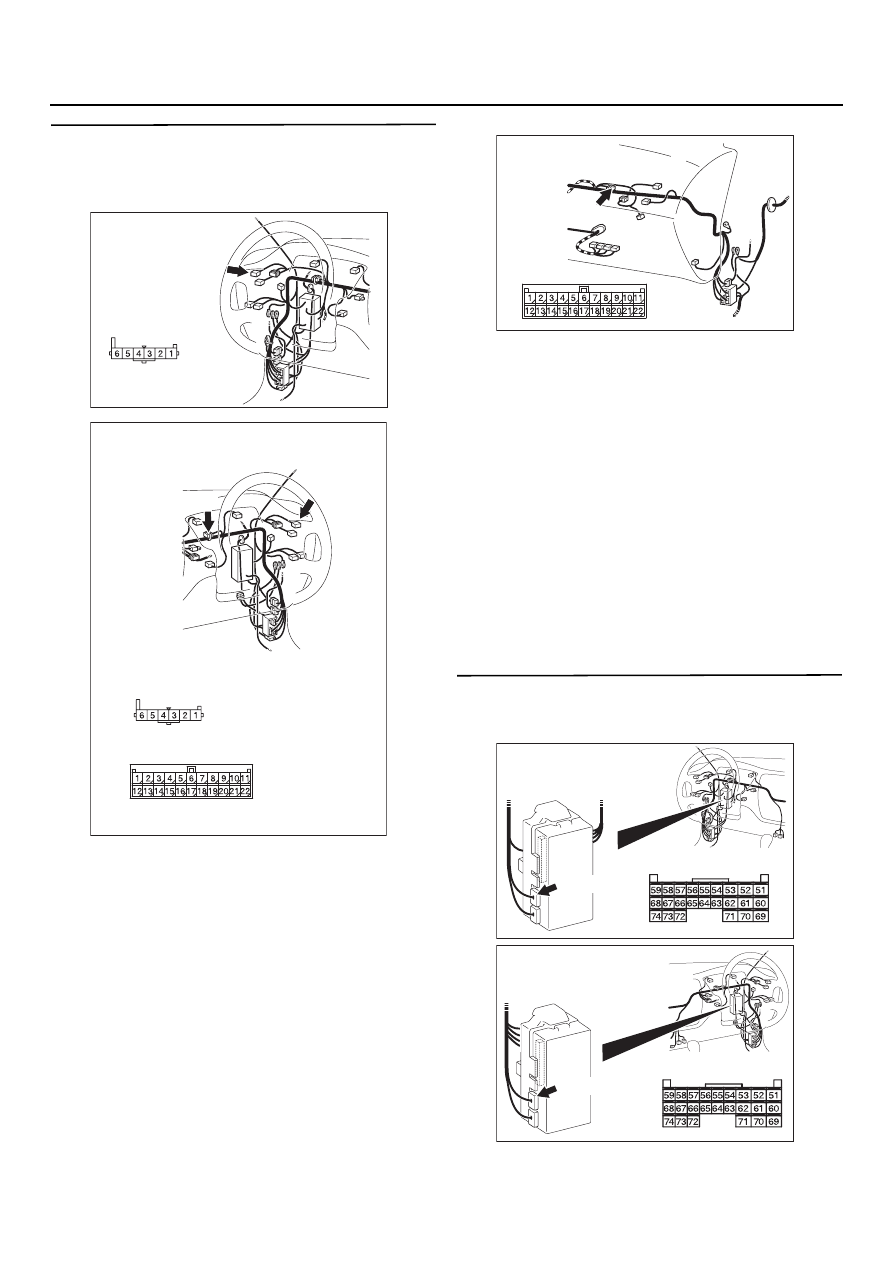

ЭТАП 4. Проверка состояния жгута проводов
от разъема С01 (клемма № 2)
переключателя противотуманных фар
до "массы"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C104
<Автомобили с левым расположением органов
управления>, или разъема C07 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем С227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303798

Вид со стороны
жгута проводов

AL

Разъем: C01
<Автомобиль
с левым рулем>

AC303815

Разъемы: C01, C07

AM

<Автомобиль с правым рулем>

C07(GR)

C07(GR)

C01

C01

Вид со стороны жгута проводов

AC303804 AB

C104 (GR)

Разъем: C104
<Автомобили с левым рулем>

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

54C460

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

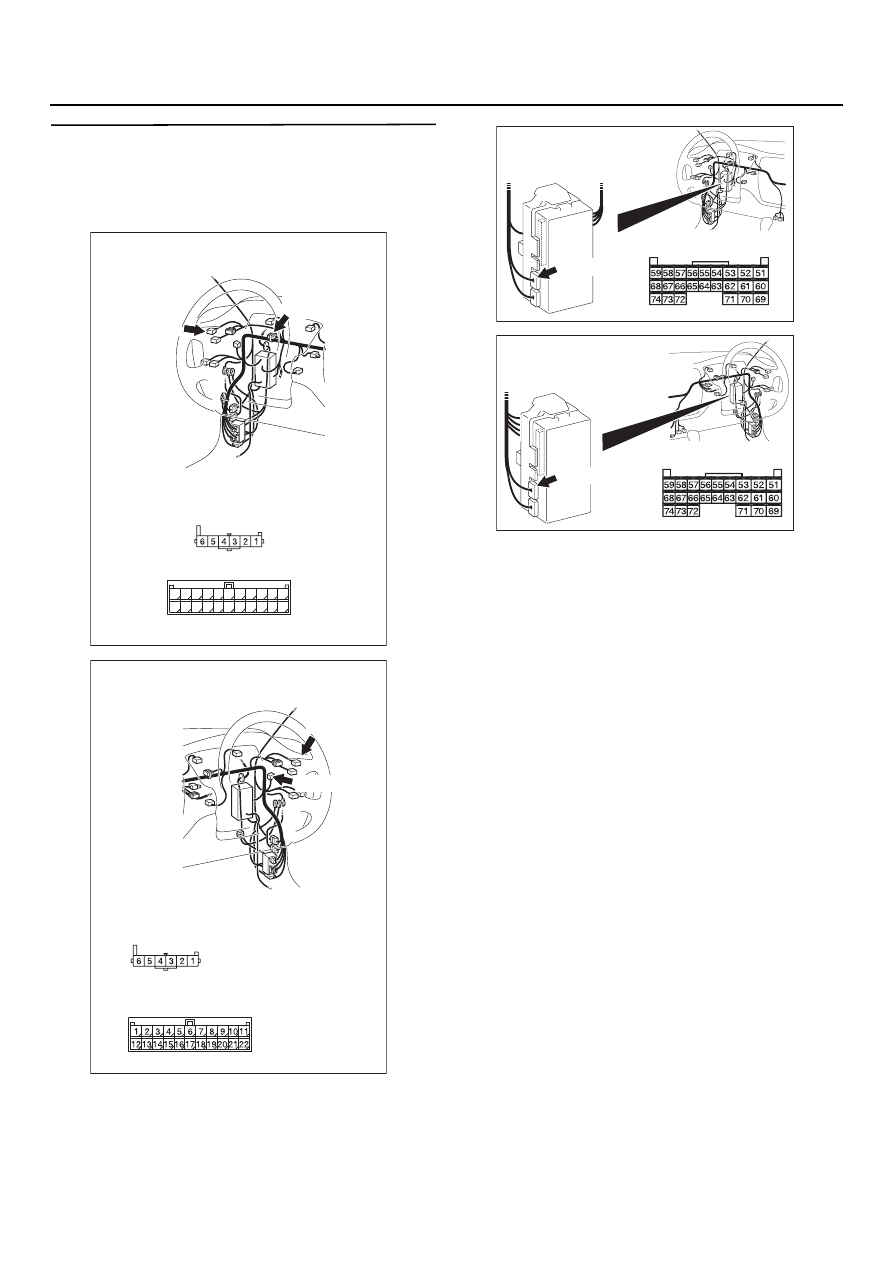

ЭТАП 6. Проверка состояния жгута проводов
от разъема С227 (клемма № 54)
электронного блока управления системой
ETACS до разъема С01 (клемма № 1)
переключателя противотуманных фонарей

NOTE: Перед проверкой жгута проводов,
проверьте состояние соединительного разъема
C03 <Автомобили с левым расположением
органов управления>, или разъема C32
<Автомобили с правым расположением
органов управления>, отремонтируйте
разъем(ы) в случае необходимости.

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

AC303799

Вид со стороны
жгута проводов

C01

C03

AL

Разъемы: C01, C03
<Автомобиль с левым рулем>

C01

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

C03 (B)

AC303815

Разъемы: C01, C32

AN

<Автомобиль с правым рулем>

C32(B)

C01

C32

C01

Вид со стороны жгута проводов

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

54C461

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 7. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Электронный блок

управления системой ETACS

Положение ключа зажигания: ON (вкл.)

Переключатель света: "TAIL"(габаритные
огни) или "HEAD"(фары головного света)

Переключатель передних противотуманных
фар: ON (вкл.)

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
36

F.FOG LAMP
передние противо
туманные фары

ON (включено)
