МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C29
<Автомобили с левым расположением органов
управления>, или разъема C30 <Автомобили с
правым расположением органов управления>,
и разъема С210 монтажного блока, отремонти
руйте разъем(ы) в случае необходимости.

•

Проверьте состояние линии питания на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 9. Измерение сопротивления
на разъеме Е
05 главного переключателя
электростеклоподъемников

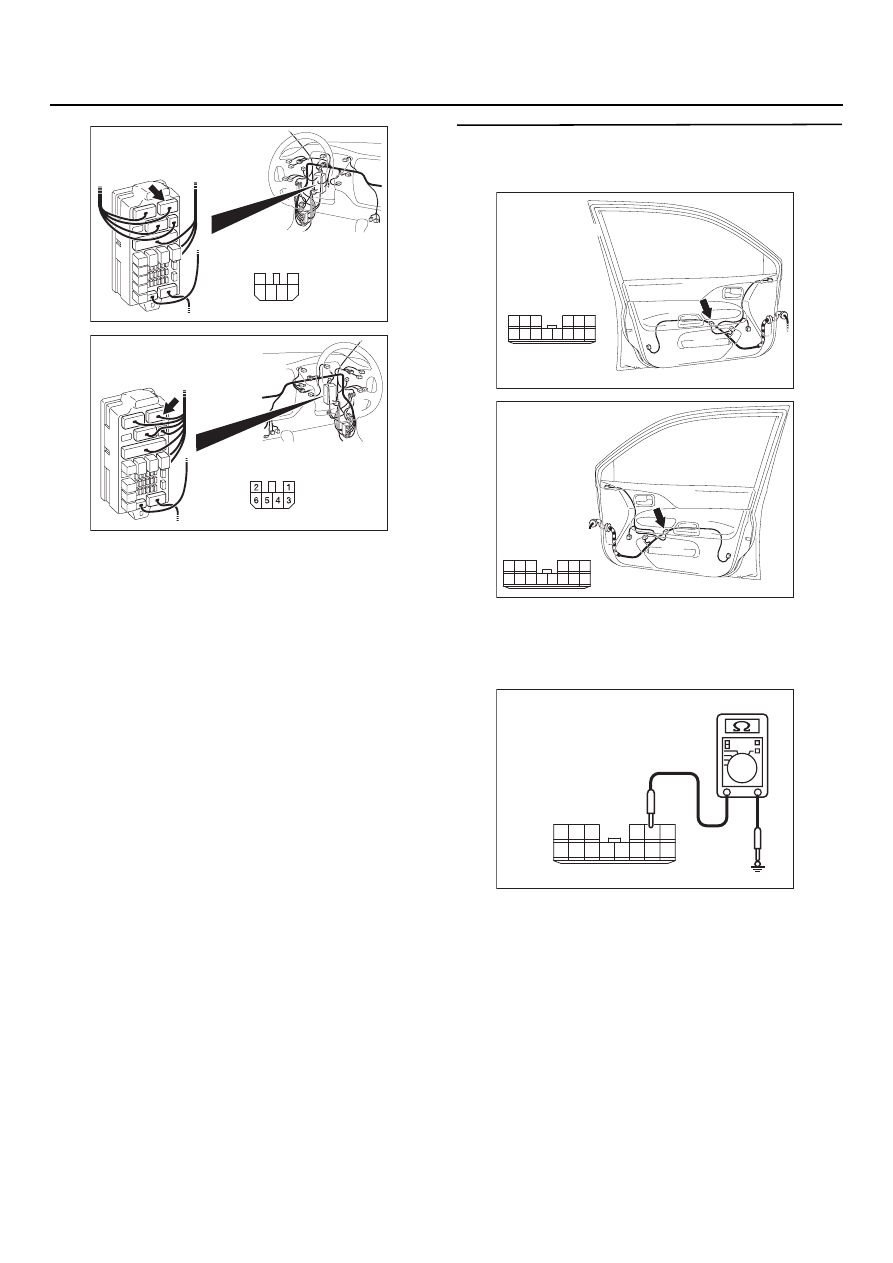

(1) Отсоедините разъем главного переклю

чателя электростеклоподъемников,
измерения проводите со стороны жгута
проводов.

(2) Измерьте сопротивление между разъемом

Е05 (клемма № 2) главного переключателя
электростеклоподъемников и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 11.

НЕТ :

Переходите к этапу 10.

AC303808

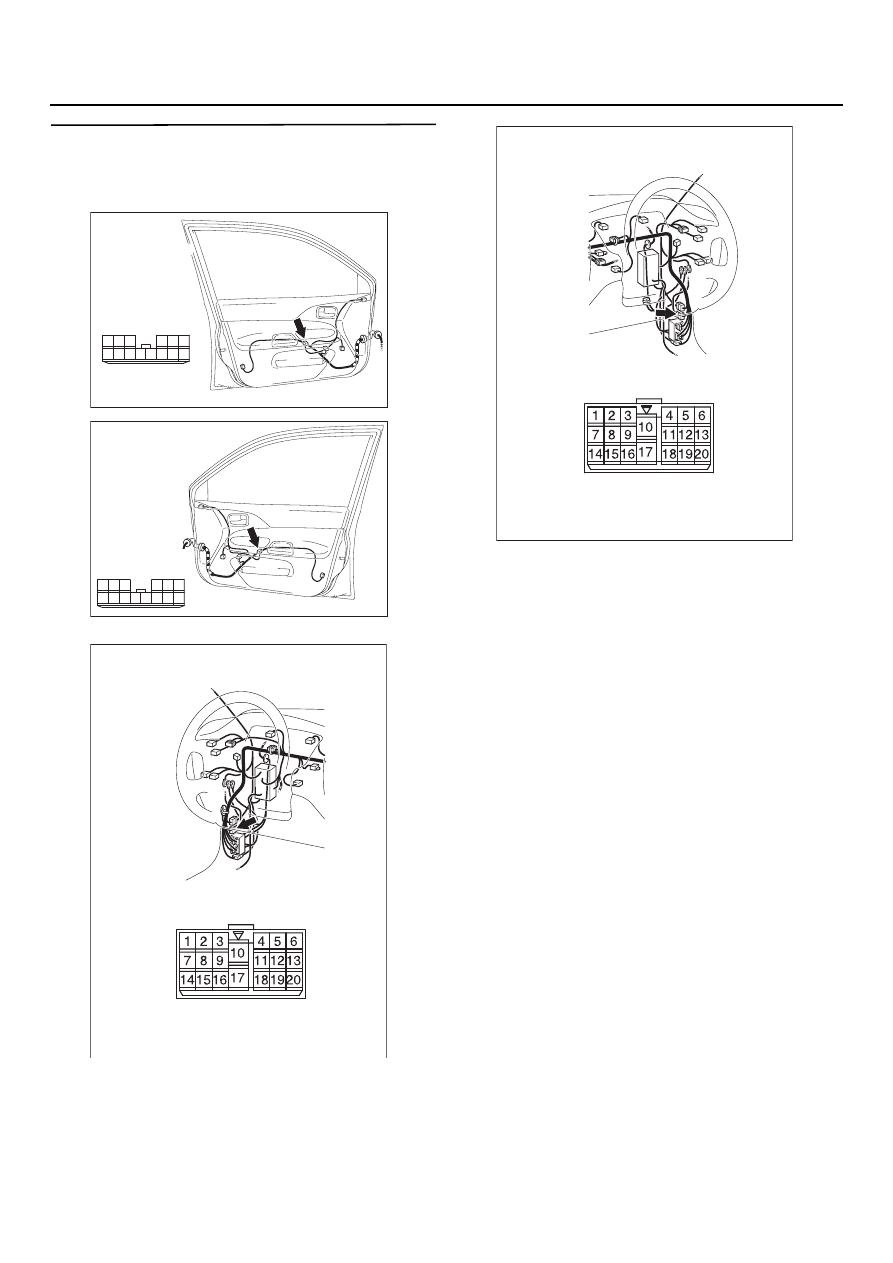

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
210

AE

<Автомобили с левым рулем>

4

6 5

3

2

1

AC303822

Вид со стороны
жгута проводов

Монтажный блок (вид спереди)

Разъем: C
210

AE

<Автомобили с правым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E
05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC301541 BI

Разъем Е05
(вид со строны жгута проводов)

10

1

6

14

5

12

13

4

11

7

2

3

8

9

54C
455

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 10. Проверка состояния жгута
проводов между разъемом Е
05
(клемма № 2) главного переключателя
электростеклоподъемников и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C29
<Автомобили с левым расположением органов
управления>, или разъем C30 <Автомобили с
правым расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E
05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов

AC303799

Разъем: C
29

AC

<Автомобили с левым рулем>

AC303815

Разъем: C
30

AB

<Автомобили с правым рулем>

54C
456

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 11. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Fr
ECU, P/W, S/R


передний электронный блок управления,
электростеклоподъемники и др.

•

Положение ключа зажигания: ON (вкл.)

Номинальное значение: При всех
положениях переключателя
регистрируется нормальное состояние.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените главный переключатель
стеклоподъемников.

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция
71

P/W ECU ACK
уведомление
о приеме сигнала
электронным
блоком управления
стеклоподъемников

INPUT CHECK
проверка
входного
сигнала

54C
457

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М
9: Не получен сигнал переключателя передних противотуманных
фонарей

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

Переключатель передних
противотуманных фар

ЭБУ системы
ETACS

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



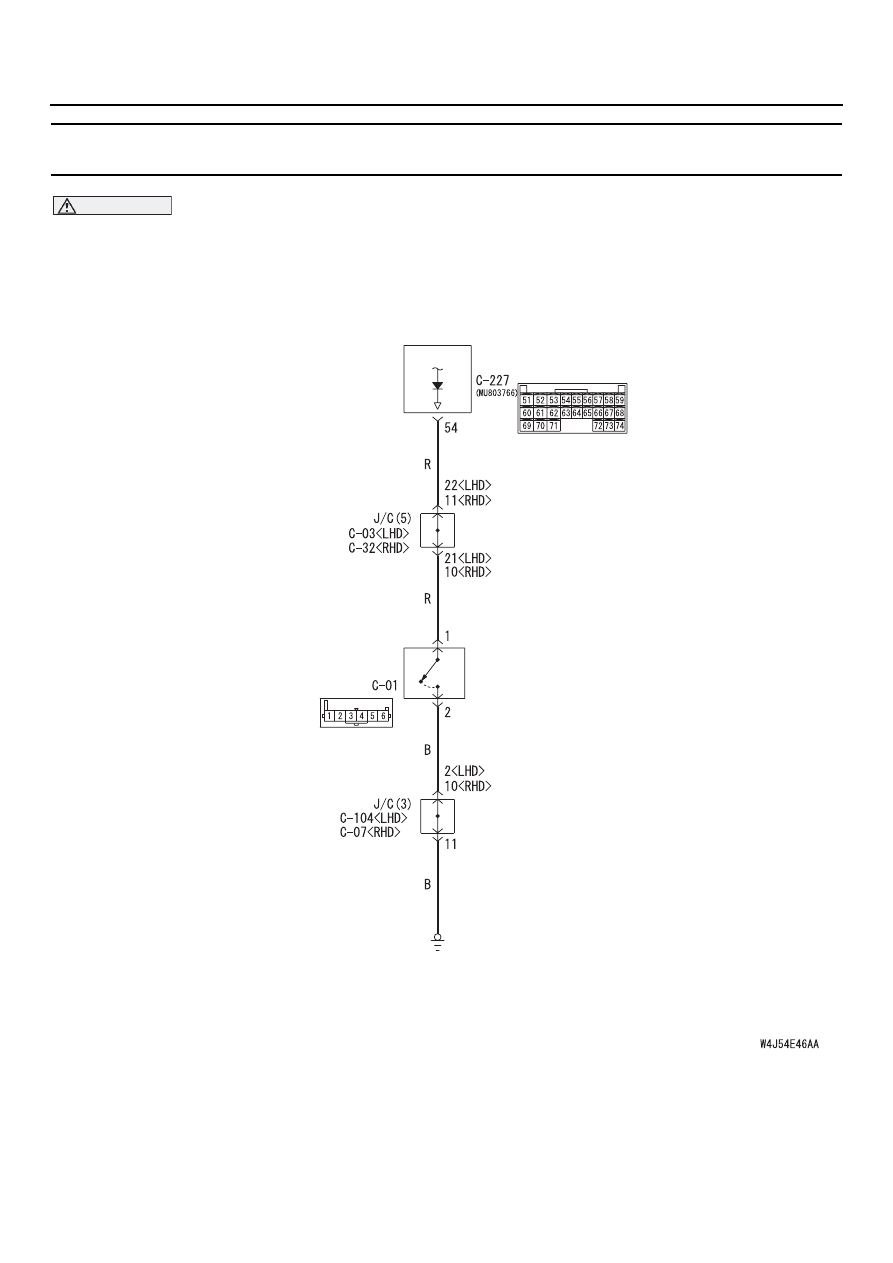

Входная цепь переключателя передних противотуманных фар

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*1

*1

*1

*1

*2

*2

*2

*2

*2

ВЫКЛ.

ВКЛ.
