54C
446

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 3. Проверка разъема выключателей:
Разъем С
227 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С
203 (клемма № 6)
подрулевого переключателя и разъемом
С
227 (клемма № 66) электронного блока
управления системой ETACS

•

Проверьте состояние входной линии на
наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Отремонтируйте жгут проводов.

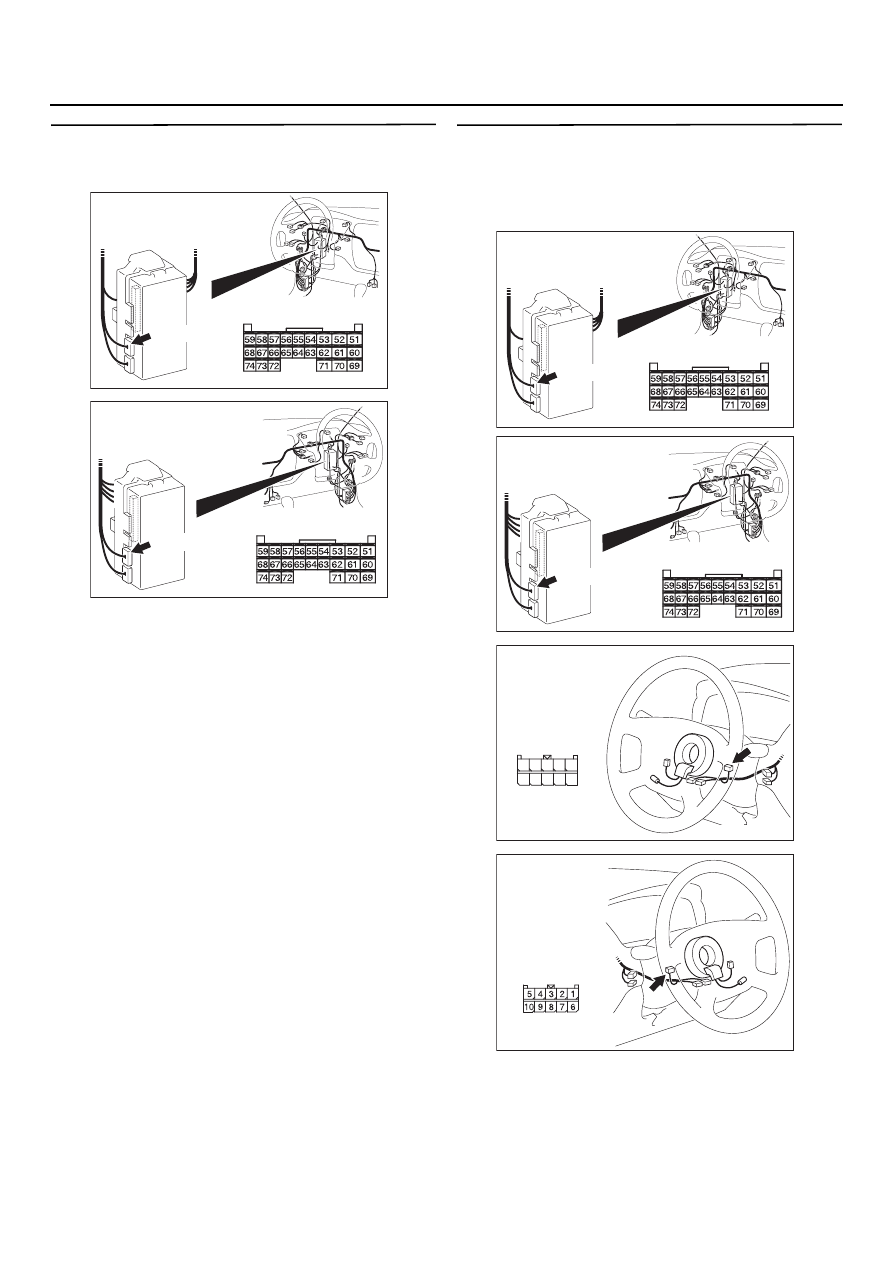

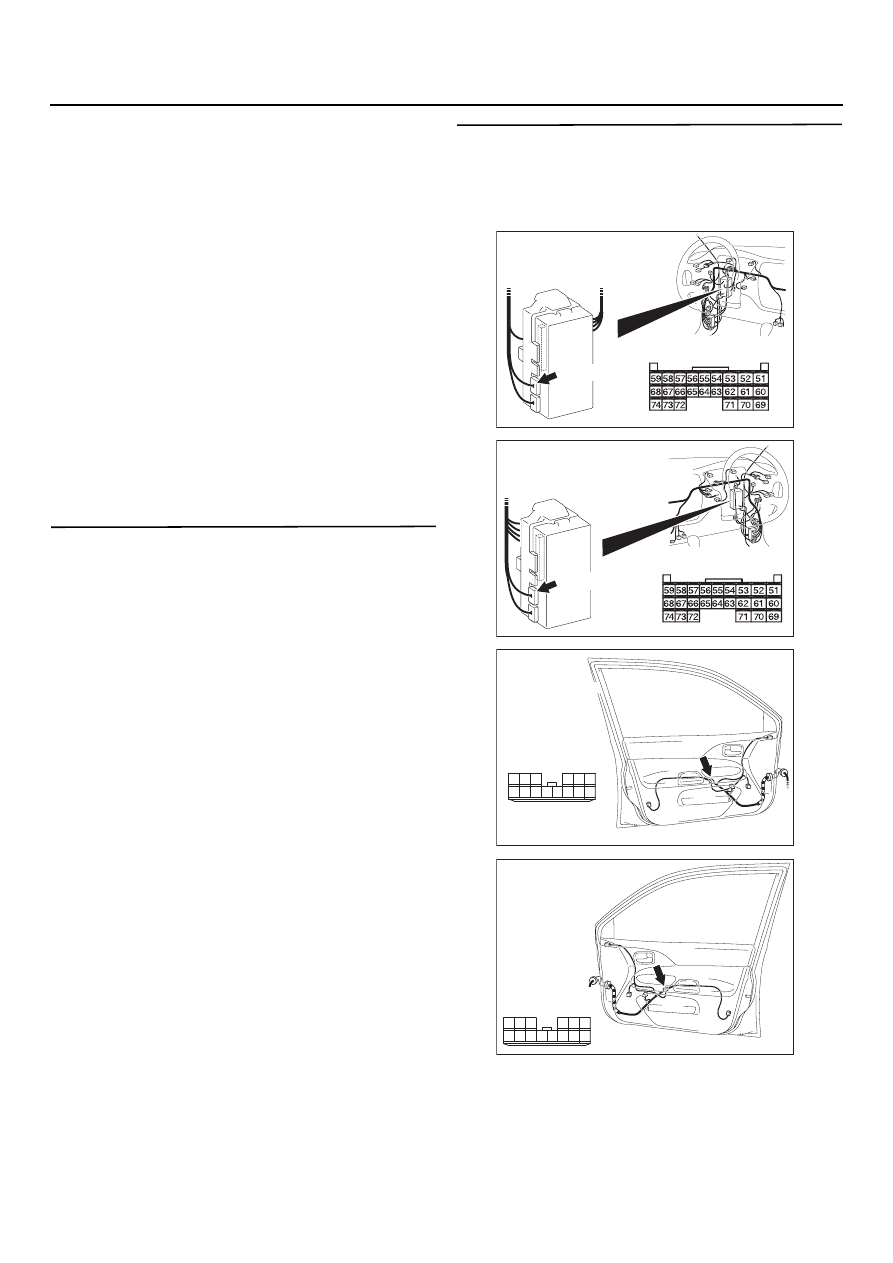

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

AC303806 AE

Разъем: C
203
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

10

5

6

7

9 8

3

4

2 1

AC303820 AC

Вид со стороны
жгута проводов

Разъем: C
203
<Автомобили
с правым рулем>

54C
447

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 5. Таблица данных контрольного
устройства системы SWS.

<Выбранная позиция> Электронный блок

управления системой ETACS

•

Положение ключа зажигания:
"ACC"(вспомогательное оборудование).

•

Переключатель стеклоочистителя: INT
(прерывистый режим).

Номинальное значение: Период
изменяется при изменении настройки
прерывистой работы стеклоочистителя.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

Показа

тель №

Наименование
позиции

Номинальное
состояние

Позиция
37

INT WIPE TIME
период прерывистой
работы стеклоочис
тителя

2,4 до 18,0
секунд

54C
448

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

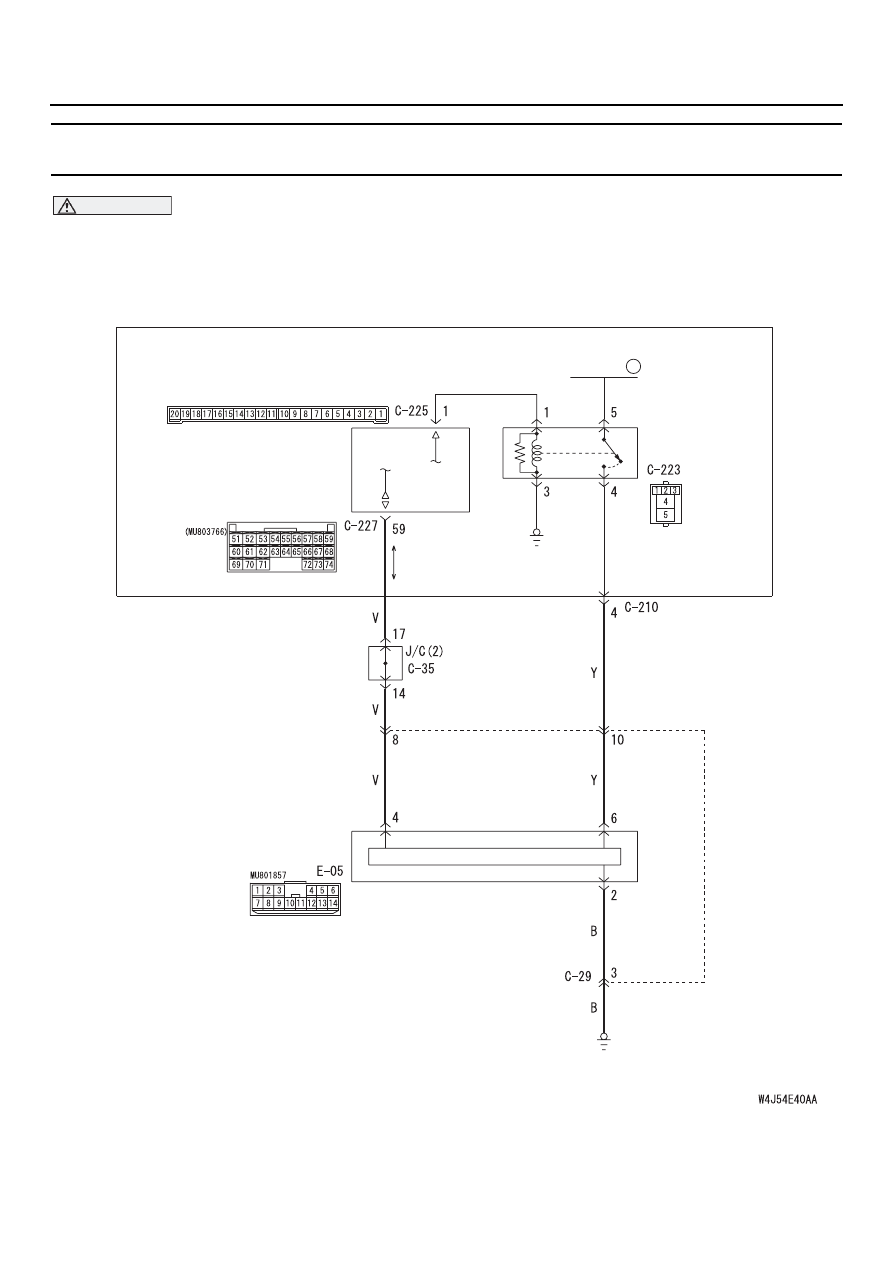

МЕТОДИКА ПРОВЕРКИ М
8: При включении главного переключателя
электростеклоподъемников, сигналы с переключателя не получены

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

Вид со стороны монтажного блока

Реле электростекло
подъемников

Электронный блок
управления ETACS

Главный переключатель
электростеклоподъемников

Электронный блок управления

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ПЛАВКАЯ
ВСТАВКА 5

Цепь главного переключателя электростеклоподъемников

ВЫКЛ.

ВКЛ.

МОНТАЖНЫЙ БЛОК

54C
449

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Входные сигналы главного переключателя
стеклоподъемников используются для того,
чтобы проверить состояние главного
переключателя и подтвердить наличие связи
системы стеклоподъемников с электронным
блоком управления системой ETACS. Если
линия связи неисправна, электростекло
подъемники не будут нормально работать.

Возможные причины

•

Неисправность главного переключателя
электростеклоподъемников.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка главного переключателя
электростеклоподъемников
Проверьте, может ли каждое стекло двери
перемещаться от главного переключателя.

B: Может ли каждое стекло двери перемещаться

от главного переключателя?
ДА :

Переходите к этапу 2.

НЕТ :

Переходите к этапу 5.

ЭТАП 2. Проверка разъема выключателей:
Разъем C
227 электронного блока управ

ления системой ETACS и разъем E
05
главного переключателя электростекло

подъемников

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

AC303810

Разъем: C
227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C
227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

AC303935

Вид со строны
жгута проводов

AC

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем: E
05
<Автомобили
с левым рулем>

AC303927AC

Разъем: E
05
<Автомобили
с правым рулем>

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Вид со стороны
жгута проводов
