54C
466

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 7. Проверка сигналов.
Проверьте входной сигнал от переключателя
задних противотуманных фонарей.

Номинальное значение: Приборы
MUT
II/III подают звуковой сигнал
или происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок

управления системой ETACS.

Переключатель
системы

Проверяемое состояние

Переключатель
задних противо
туманных фонарей

При переключении
из положения "OFF"
(выключено) в положение
"ON" (включено)

54C
467

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ПРОВЕРКИ М
11: Не получен сигнал замка зажигания напоминания
об оставленных ключах

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используется входной сигнал замка зажигания
об оставленном ключе при работе, с пере
численными ниже, функциями. Если сигнал
аномален, эти функции нормально работать
не будут.

•

Функция напоминания об оставленном
ключе в замке зажигания.

•

Система дистанционного открывания замков
дверей.

•

Плафоны освещения салона.

Возможные причины

•

Неисправность переключателя системы
напоминания об оставленных ключах.

•

Неисправность электронного блока
управления системой ETACS.

•

Повреждение жгута проводов или разъемов.

ЭБУ системы
ETACS

Выключатель напоминания
об оставленном ключе в замке
зажигания (при отсутствии
ключа в замке зажигания
выключатель включен)

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



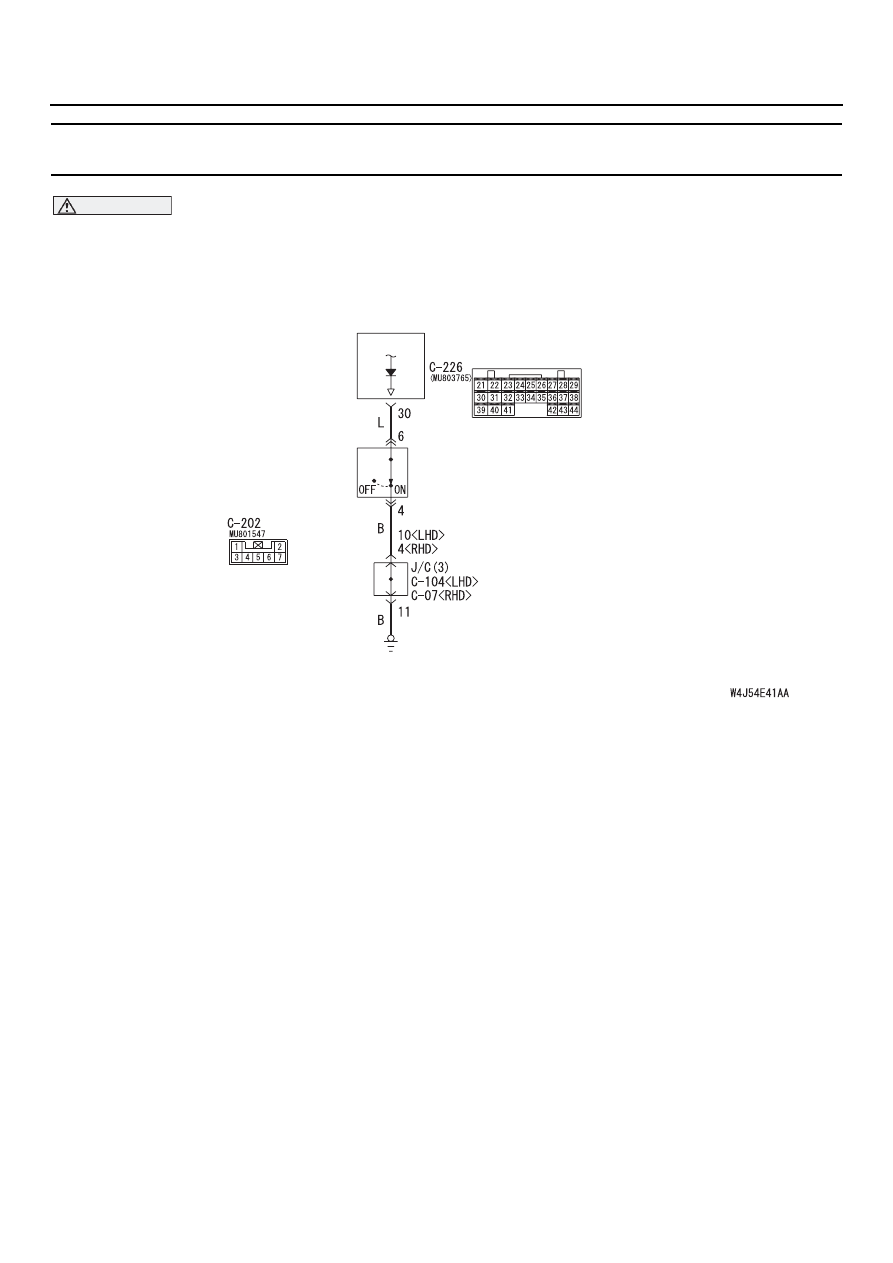

Входная цепь напоминания об оставленном в замке зажигания ключе

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*1

*2

*2

54C

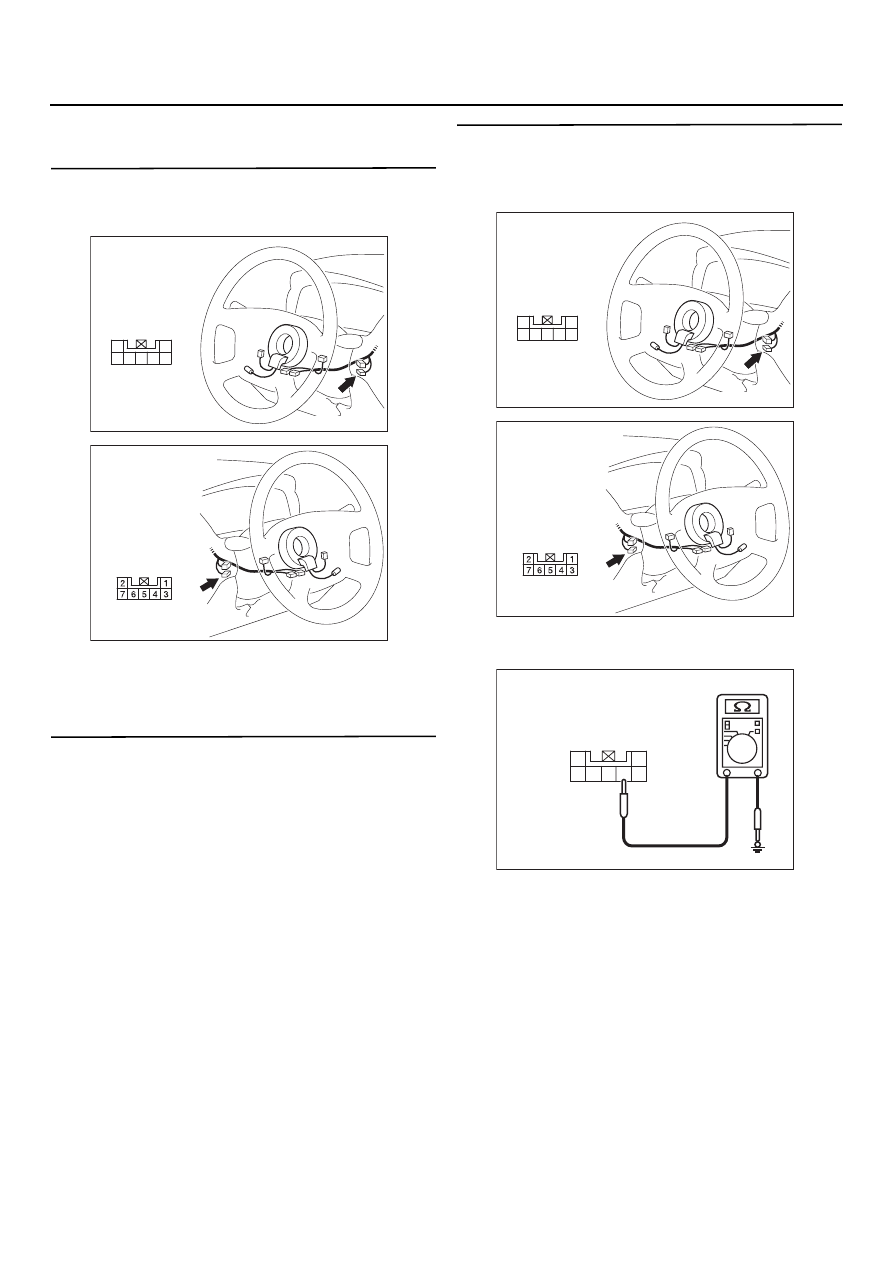

468

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка разъема выключателей:
Разъем С
202 замка зажигания системы
напоминания об оставленном ключе

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 2.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 2. Проверка выключателя системы
предупреждения о вставленном ключе
зажигания
См. главу 54A, "Замок зажигания",

CTP. 54A-36

.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Замените выключатель системы
предупреждения о вставленном ключе
зажигания

ЭТАП 3. Измерение сопротивления
на разъеме С
202 выключателя системы
предупреждения о вставленном ключе
зажигания

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой

№4 разъема С202 выключателя системы
предупреждения о вставленном ключе
зажигания и "массой".

Номинальное значение:
2 Ом не более

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 5.

НЕТ :

Переходите к этапу 4.

AC303806 AD

Разъем: C
202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C
202
<Автомобиль
с правым рулем>

AC303806 AD

Разъем: C
202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C
202
<Автомобиль
с правым рулем>

AC301541

2
7 6

1
3

5 4

DZ

Разъем С202
(Вид со стороны
жгута проводов)

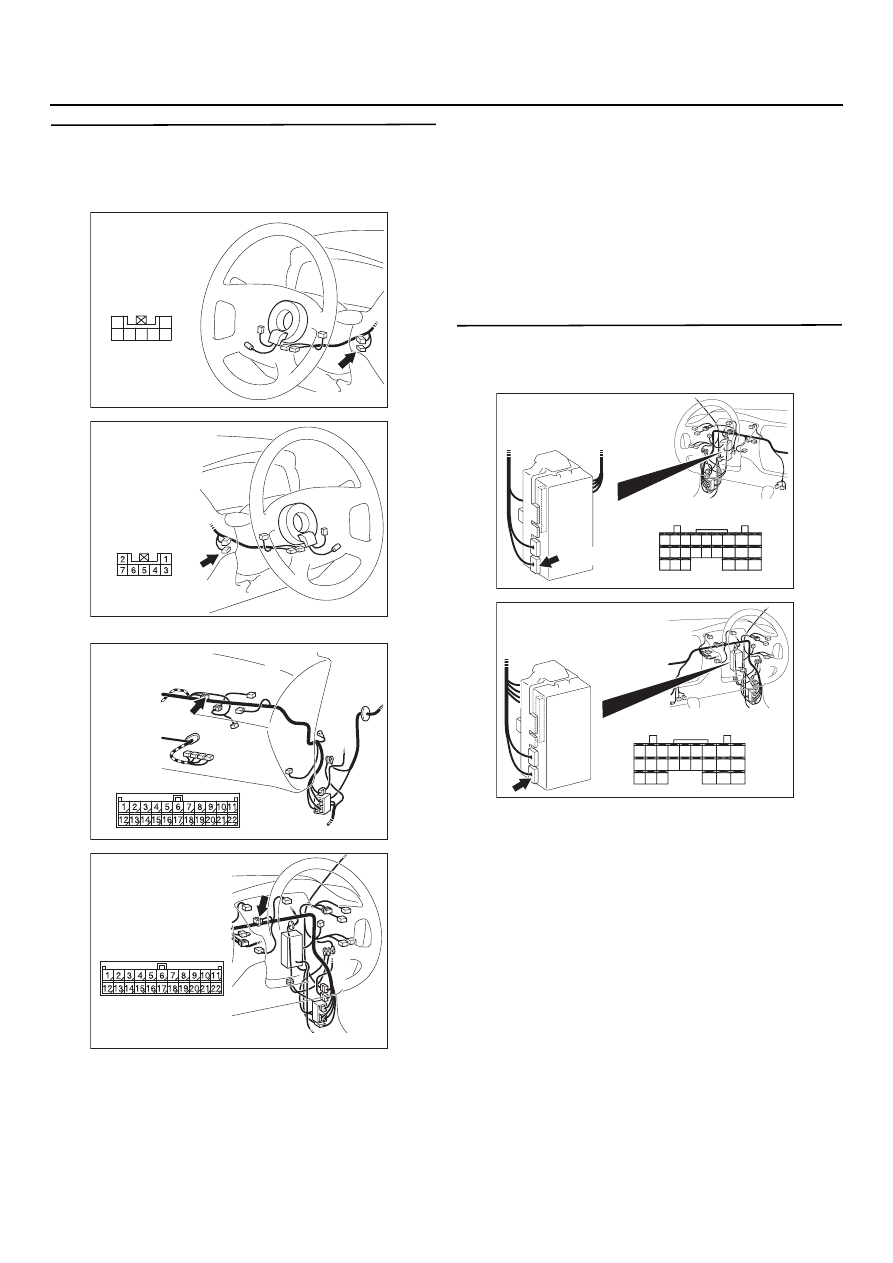

54C
469

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 4. Проверка состояния жгута проводов
между разъемом С
202 (клемма 4)
выключателя системы предупреждения о
вставленном ключе зажигания и "массой"

NOTE:

Перед проверкой жгута проводов, проверьте
состояние соединительного разъема C104
<Автомобили с левым расположением органов
управления>, или разъема C07 <Автомобили
с правым расположением органов
управления>, отремонтируйте разъем(ы)
в случае необходимости.

•

Проверьте состояние линии "массы"
на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 5. Проверка разъема выключателей:
Разъем С
226 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 6.

НЕТ :

Отремонтируйте неисправный разъем.

AC303806 AD

Разъем: C
202
<Автомобиль
с левым рулем>

Вид со стороны
жгута проводов

2
7 6

1
3

5 4

AC303820 AB

Вид со стороны
жгута проводов

Разъем: C
202
<Автомобиль
с правым рулем>

AC303804 AB

C104 (GR)

Разъем: C
104
<Автомобили с левым рулем>

AC303814

Разъем: C
07
<Автомобили
с правым рулем>

AE

AC303810

Разъем: C
226

AD

Монтажный блок (вид сзади)

Вид со стороны жгута
проводов

C226

<Автомобили с левым рулем>

28

37

43

29

44

38

23

32

41

24

25

26

27

34

42

36 35

33

21

22

30

39

40

31

AC303867

Вид со стороны жгута
проводов

Монтажный блок (вид сзади)

Разъем: C
226

AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

<Автомобили с правым рулем>
