Mitsubishi Lancer / Lancer Wagon. Руководство - часть 437





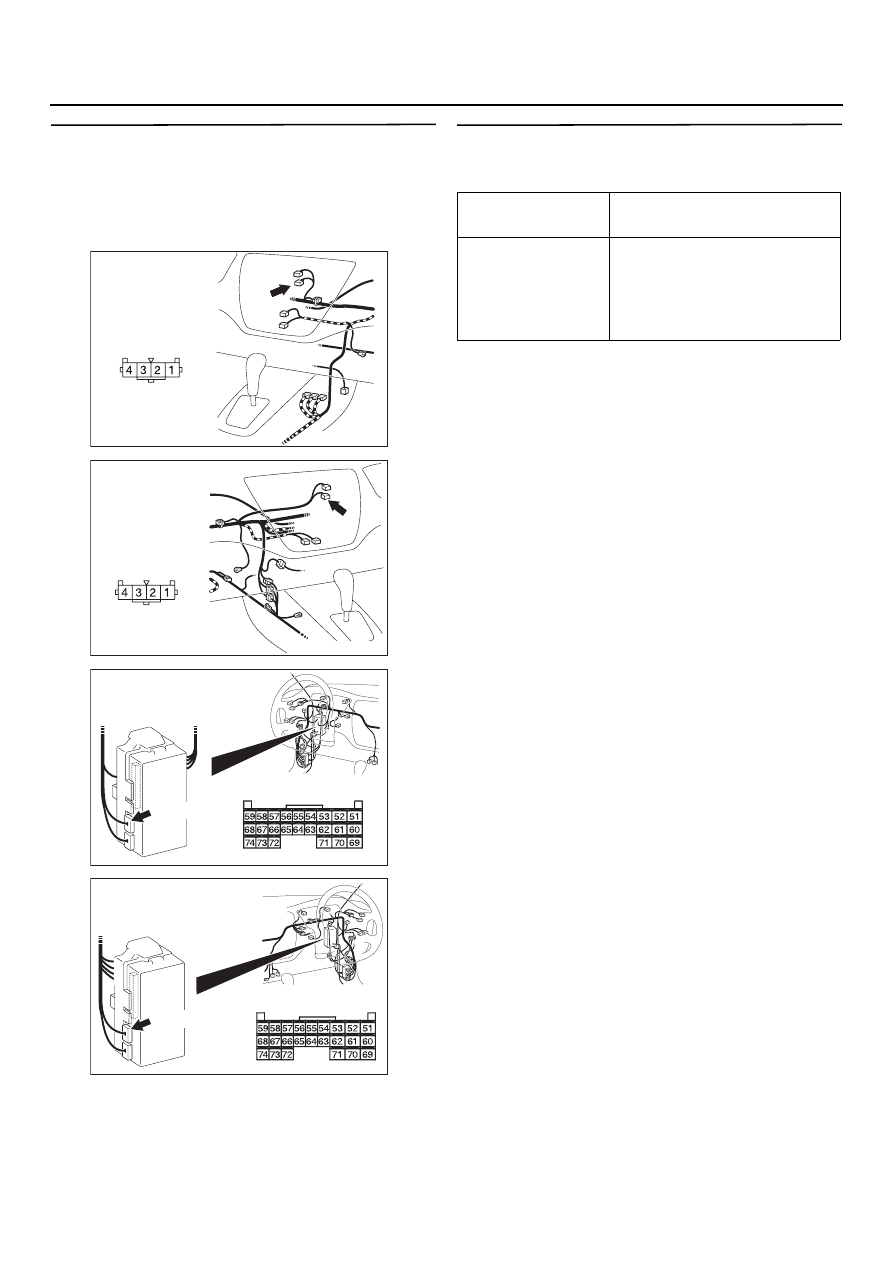

54C474

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 6. Проверка состояния жгута проводов
между разъемом С227 (клемма № 55)
электронного блока управления системой
ETACS и разъемом С101 (клемма № 1)
выключателя системы аварийной
сигнализации

Проверьте состояние входной линии
на наличие обрыва цепи.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 7.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 7. Проверка сигналов
Проверьте входной сигнал от переключателя
аварийной сигнализации.

Номинальное значение: Приборы
MUTII/III подают звуковой сигнал или
происходит колебание стрелки
вольтметра.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP. 00-6

).

НЕТ :

Замените электронный блок
управления системой ETACS.

AC303802

Разъем: C101
<Автомобиль
с левым рулем>

AB

Вид со стороны
жгута проводов

AC303818

Разъем: C101
<Автомобиль
с правым рулем>

AC

Вид со стороны
жгута проводов

AC303810

Разъем: C227

AC

Монтажный блок (вид сзади)

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с левым рулем>

AC303867

Монтажный блок (вид сзади)

Разъем: C227

AD

Вид со стороны
жгута проводов

C227(GR)

<Автомобили с правым рулем>

Переключатель
системы

Проверяемое состояние

Переключатель
лампы аварийной
сигнализации

При переключении
аварийной сигнализации
из положения "OFF"
(выключено) в положение
"ON" (включено)

54C475

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

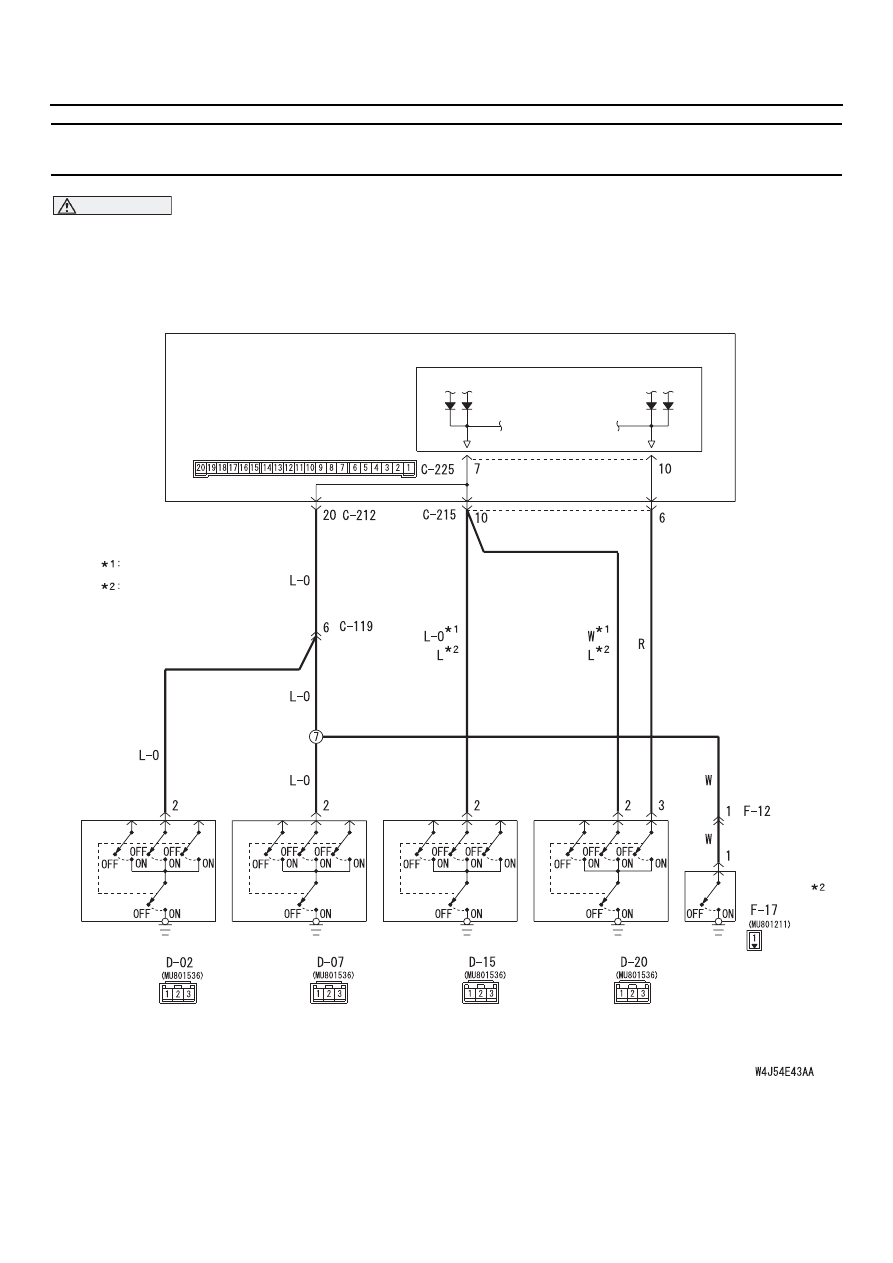

МЕТОДИКА ПРОВЕРКИ М13: Не получены сигналы выключателей всех дверей.
<Автомобили с левым расположением органов управления>

ВНИМАНИЕ

При замене электронного блока
управления, убедитесь в исправности
цепи входного сигнала.

ЭБУ системы ETACS

Выключатель
передней
правой двери

Выключатель
задней правой
двери

Выключатель
задней левой
двери

Выключатель
передней
левой двери

Выключатель
задней двери

Вид со стороны монтажного блока

ПРИМЕЧАНИЕ:

Автомобиль

с кузовом "Седан"
Автомобиль

с кузовом "Универсал"

Цветовая кодировка проводов
B : Черный     LG : Бледнозеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Входная цепь выключателей всех дверей (автомобиль с левым расположением органов управления)

МОНТАЖНЫЙ БЛОК

54C476

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Используются входные сигналы выключателей
всех дверей при работе, с перечисленными
ниже, функциями. Если сигнал(ы) аномальны,
эти функции нормально работать не будут.

Система дистанционного открывания замков
дверей

Плафоны освещения салона

Возможные причины

Неисправность выключателей всех дверей.

Неисправность электронного блока
управления системой ETACS.

Повреждение жгута проводов или разъемов.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Таблица данных контрольного
устройства системы SWS

<Выбранная позиция> Электронный блок

управления системой ETACS

Дверь водителя открыта

Номинальное значение: Регистрируется
исправное состояние.

B: В норме ли результаты проверки?

ДА

 : Переходите к этапу 2.

НЕТ

 : Обратитесь к методике проверки М4

"Не получен сигнал переключателя
передней левой двери <Автомобили
с левым расположением органов
управления>",

CTP. 54C-434

.

Показа
тель №

Наименование
позиции

Номинальное
состояние

Позиция
32

DR DOOR SW
выключатель двери
водителя

ON (включено)

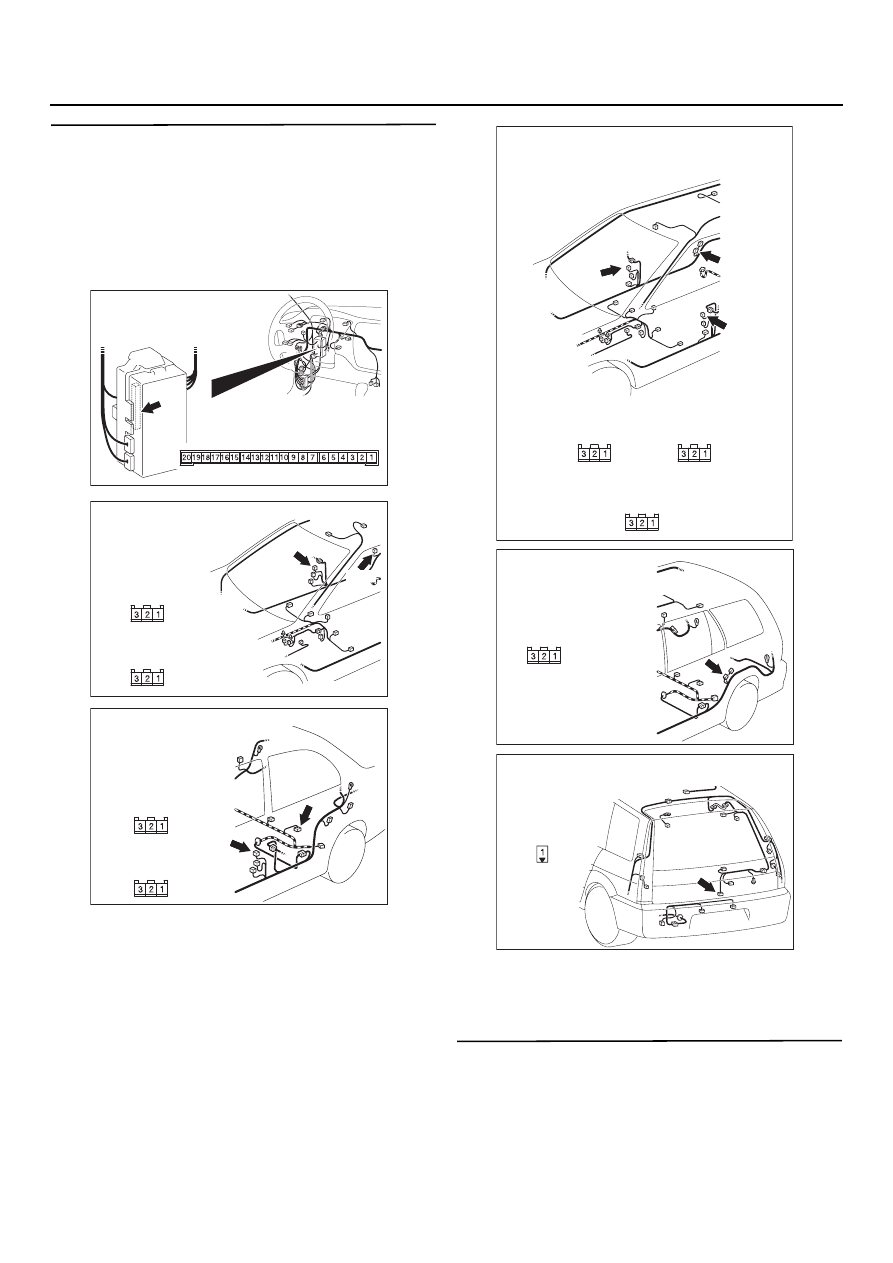

54C477

МЕТОДИКИ ПРОВЕРКИ ВХОДНОГО СИГНАЛА

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ SWS С МОНИТОРИНГОМ

ЭТАП 2. Проверка разъема выключателей:
D20 <передней левой двери>, D02
<передней правой двери>, разъема D07
<задней правой двери>, или разъема D15
<задней левой двери> или разъем F17
<задней двери (кузова Универсал)>,
и разъем C225 электронного блока
управления системой ETACS

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 3.

НЕТ :

Отремонтируйте неисправный разъем.

ЭТАП 3. Проверка правильности установки
выключателя двери
Проверьте, правильно ли установлен
выключатель двери на кузове автомобиля.

B: В норме ли результаты проверки?

ДА :

Переходите к этапу 4.

НЕТ :

Установите выключатель двери
правильно.

AC303810

Разъем: C225

AB

Вид со стороны монтажного блока

Монтажный блок (вид сзади)

<Автомобили с левым рулем>

AC303869

Вид со стороны
жгута проводов

AG

Разъемы: D02, D07 <Автомобиль
с кузовом "Седан"
и с левым расположением
органов управления>

Вид со стороны
жгута проводов

D02

D02

D07

D07

AC303871AG

Вид со стороны
жгута проводов

Вид со стороны
жгута проводов

D15

D15

D20

D20

Разъемы: D15, D20 <Автомобиль
с кузовом "Седан" и с левым
расположением
органов управления>

AC303916

Вид со стороны
жгута проводов

D07

D20

D02

AD

Разъемы: D02, D07, D20
<Автомобиль с кузовом "Универсал" и с левым
расположением органов управления>

D07

Вид со стороны
жгута проводов

D02

Вид со стороны
жгута проводов

D20

AC303917 AD

Вид со стороны
жгута проводов

Разъем: D15 <Автомобиль
с кузовом "Универсал"
и с левым расположением
органов управления>

AC303954

Вид со стороны
жгута проводов

AD

Разъем: F17 <Автомобили с кузовом
"Универсал", с левым расположением
органов управления>
